Артикул:
DK500S
1 ¥ = 11.4 ₽
Выбор валюты
Заказать
Заказать
≥ 220 мм²/мин
Скорость обработки
840 x 540
Размеры рабочего стола, мм
300
Макс.высота детали, мм
500
Макс.вес детали, кг
≤ 0.005
Точность резки, мм
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||
| № п/п | Наименование | Примечание | Производитель |
| 1 | Станина | Изготовлена из высококачественного литья из смоляного песка (SGI-250) | Китай |
| 2 | ШВП по осям X, Y | Прецизионный шариковый винт | Тайвань |
| 3 | Направляющие по осям X и Y | Прецизионные линейные направляющие | TBI (Тайвань) |
| 4 | Насос подачи масла | Система компьютерного автоматического управления | Китай |
| 5 | Направляющий шкив |
Утолщенный направляющий ролик из драгоценного камня |
Китай |
| 6 | Направляющее сопло | - | Китай |
| 7 | Реверсивный переключатель | OMRON | Япония |
| 8 | Система фильтрации | Режим фильтрации при медленной подаче проволоки | Китай |
| 9 | Шкаф управления питанием | Высокопроизводительный источник питания | AutoCutSystem |
| 10 | Промышленный компьютер | Двухъядерный процессор с пассивным охлаждением (4 потока) | Китай |
| 11 | Промышленный дисплей | AU Optronics | Тайвань |
| 12 | Серводвигатель переменного тока | Panasonic | Япония |
| 13 | Сервопривод | Panasonic | Япония |
| 14 | Реле | OMRON | Япония |
| 15 | Контактор | Schneider | Япония |
Общие параметры
Диаметр проволоки, мм
0.15 - 0.3
Бренд
MetalCraft
Температура, град.
15–30
Влажность, %
40–80
Диаметр электрода, мм
0.12 - 0.2
Потребляемая мощность, кВт
≤ 2.3
Рабочее напряжение, В
380В / 50Гц
Параметры обработки
Угол наклона проволоки
6° - 30°
Конусность / толщина обработки
±6° - ±30° / 80 мм
Макс. ток обработки, A
8
Скорость обработки
≥ 220 мм²/мин
Точность резки, мм
≤ 0.005
Макс. чистота обработки Ra, мкм
≤ 1,0
Перемещение
Перемещение по оси X, мм
400
Перемещение по оси Y, мм
500
Перемещение по оси Z, мм
300
Разрешение по осям X, Y, U, V, мм
0.005
Рабочий стол
Размеры рабочего стола, мм
840 x 540
Макс. высота детали, мм
300
Макс. вес детали, кг
500
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
1960 x 1620 x 2160
Масса станка, кг
2300

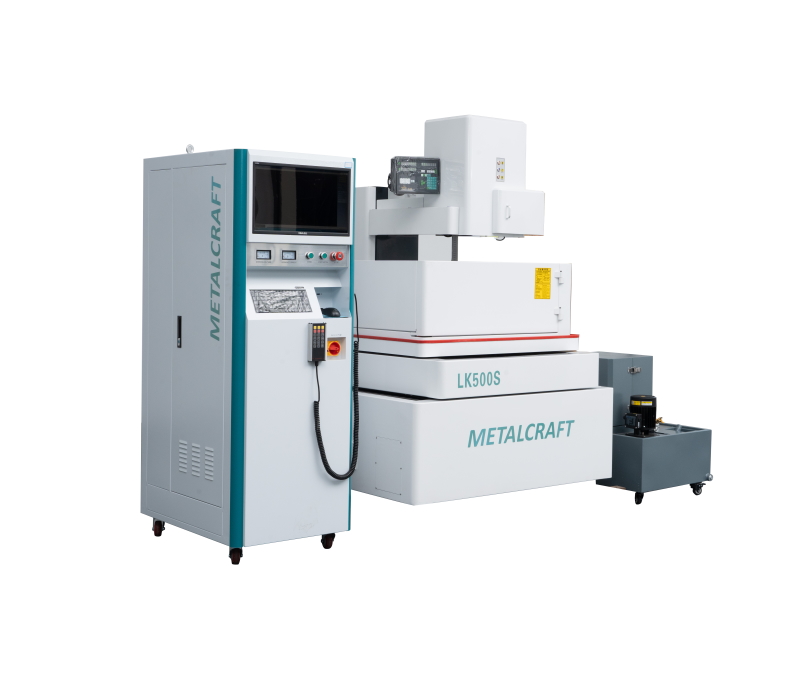

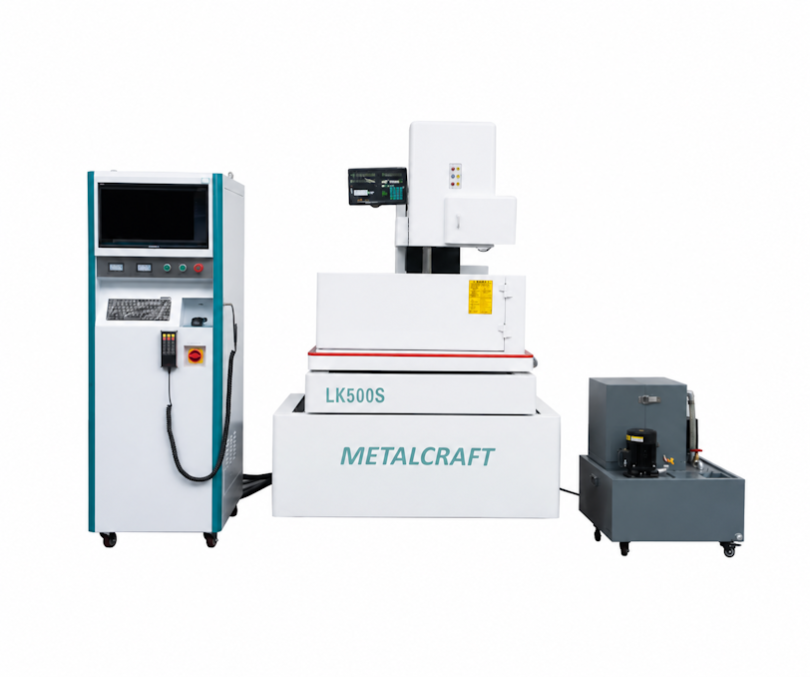

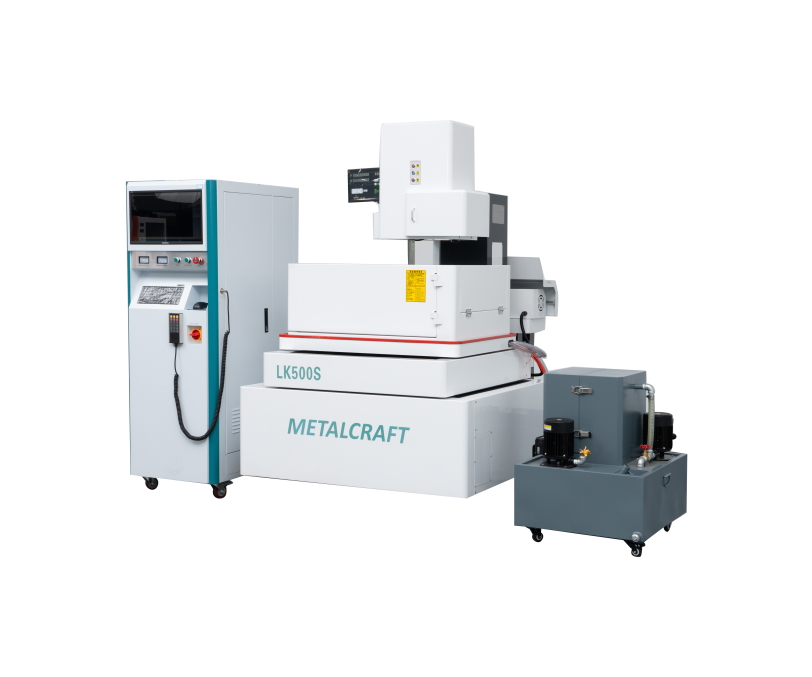

Сервоуправляемый среднескоростной электроэрозионный станок DK500S применяется для высокоточной обработки токопроводящих материалов любой твердости и вязкости. Данная модель является эффективным решением для изготовления пресс-форм, штампов, зубчатых колес, шлицевых отверстий, шпоночных пазов, различных деталей сложной формы. В качестве электрода-инструмента используется многоразовая латунная проволока Ø0.15 - 0.3 мм. Благодаря своим антикоррозийным свойствам и хорошей электропроводности латунная проволока идеально подходит для точной и эффективной обработки металлов. Компьютер управления оснащен программой с интуитивно понятным интерфейсом для создания траектории обработки любой сложности. Система позволяет импортировать данные из других программ САПР (NanoCAD, Компас, SolidWorks, и др). Также возможен импорт файлов формата DXF для создания траекторий обработки.
Особенности электроэрозионного станка DK500S:
• Неприхотливая в эксплуатации и обслуживании конструкция
• Высокая производительность: макс.скорость резания 220 мм²/мин
• Многопроходный тип станка: высокие показатели точности (≤ 0.005 мм) и шероховатости (Ra ≤ 1.0 мкм) получаемой поверхности
• Размер рабочего стола позволяет обрабатывать заготовки толщиной до 300 мм и весом до 500 кг
• Надежный промышленный компьютер на базе Windows XP в стоечном исполнении
• Станция очистки СОЖ расширенной комплектации (с фильтром)
Особенности электроэрозионного станка DK500S:
• Неприхотливая в эксплуатации и обслуживании конструкция
• Высокая производительность: макс.скорость резания 220 мм²/мин
• Многопроходный тип станка: высокие показатели точности (≤ 0.005 мм) и шероховатости (Ra ≤ 1.0 мкм) получаемой поверхности
• Размер рабочего стола позволяет обрабатывать заготовки толщиной до 300 мм и весом до 500 кг
• Надежный промышленный компьютер на базе Windows XP в стоечном исполнении
• Станция очистки СОЖ расширенной комплектации (с фильтром)
