Артикул:
LK800S
1 ¥ = 10.78 ₽
Выбор валюты
Заказать
Заказать
≥ 220 мм²/мин
Скорость обработки
1180 x 750
Размеры рабочего стола, мм
300
Макс.высота детали, мм
1200
Макс.вес детали, кг
≤ 0.005
Точность резки, мм
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||
| № п/п | Наименование | Примечание | Производитель |
| 1 | Станина | Изготовлена из высококачественного литья из смоляного песка (SGI-250) | Китай |
| 2 | ШВП по осям X, Y | Прецизионный шариковый винт | Тайвань |
| 3 | Направляющие по осям X и Y | Прецизионные линейные направляющие | TBI (Тайвань) |
| 4 | Насос подачи масла | Система компьютерного автоматического управления | Китай |
| 5 | Направляющий шкив |
Утолщенный направляющий ролик из драгоценного камня |
Китай |
| 6 | Направляющее сопло | - | Китай |
| 7 | Реверсивный переключатель | OMRON | Япония |
| 8 | Система фильтрации | Режим фильтрации при медленной подаче проволоки | Китай |
| 9 | Шкаф управления питанием | Высокопроизводительный источник питания | AutoCutSystem |
| 10 | Промышленный компьютер | Двухъядерный процессор с пассивным охлаждением (4 потока) | Китай |
| 11 | Промышленный дисплей | AU Optronics | Тайвань |
| 12 | Серводвигатель переменного тока | Panasonic | Япония |
| 13 | Сервопривод | Panasonic | Япония |
| 14 | Реле | OMRON | Япония |
| 15 | Контактор | Schneider | Япония |
Общие параметры
Бренд
MetalCraft
Диаметр проволоки, мм
0.12 - 0.2
Температура, град.
15–30
Влажность, %
40–80
Рабочее напряжение, В
380В / 50Гц
Потребляемая мощность, кВт
≤ 2.3
Параметры обработки
Угол наклона проволоки
6° - 30°
Конусность / толщина обработки
15° / 150 мм
Макс. ток обработки, A
8
Точность резки, мм
≤ 0.005
Макс. чистота обработки Ra, мкм
≤ 1,0
Скорость обработки
≥ 220 мм²/мин
Перемещение
Перемещение по оси X, мм
630
Перемещение по оси Y, мм
800
Перемещение по оси Z, мм
300
Разрешение по осям X, Y, U, V, мм
0.005
Рабочий стол
Размеры рабочего стола, мм
1180 x 750
Макс. высота детали, мм
300
Макс. вес детали, кг
1200
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
2410 x 2060 x 2250
Масса станка, кг
3800

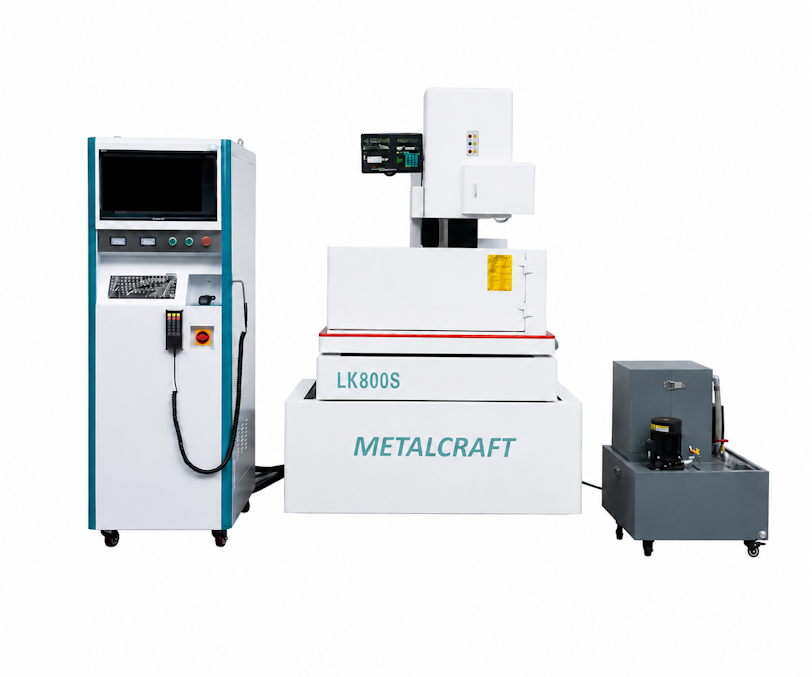

Высокоточный электроэрозионный станок на многоразовой проволоке LK800S применяется для высокоточной обработки токопроводящих материалов любой твердости и вязкости. Данная модель является эффективным решением для изготовления пресс-форм, штампов, зубчатых колес, шлицевых отверстий, шпоночных пазов, различных деталей сложной формы. В качестве электрода-инструмента используется многоразовая молибденовая проволока Ø0.12 - 0.2 мм. В отличии от латунной молибденовая проволока является многоразовой и отличается медленным износом, что позволяет значительно сократить расходы, связанные с ее заменой. Компьютер управления оснащен программой с интуитивно понятным интерфейсом для создания траектории обработки любой сложности. Система позволяет импортировать данные из других программ САПР (NanoCAD, Компас, SolidWorks, и др). Также возможен импорт файлов формата DXF для создания траекторий обработки.
Особенности электроэрозионного станка LK800S:
- Высокая производительность: макс. скорость резания 220 мм²/мин
- Многопроходный тип станка: высокие показатели точности (≤ 0.005 мм) и шероховатости (Ra ≤ 1.0 мкм) получаемой поверхности
- Размер рабочего стола позволяет обрабатывать заготовки толщиной до 300 мм и весом до 1200 кг
- Надежный промышленный компьютер на базе Windows XP в стоечном исполнении
- Станция очистки СОЖ расширенной комплектации (с фильтром)
- Система перемещения (оси X, Y) - высокоточные импортные линейные направляющие и ШВП с прямым приводом от серводвигателей Panasonic.
- Неподвижные оси UV, автоматический подъем/опускание головки для минимизации расстояния до детали.
- Двунаправленное автоматическое устройство поддержания постоянного натяжения молибденовой проволоки.
- Направляющий ролик для точного позиционирования. Импортные линейные направляющие и концевые выключатели каретки.
- Многоступенчатая система фильтрации с самовсасывающим насосом.
- Станина из высококачественного чугуна. Все опоры вращающихся частей — на импортных прецизионных подшипниках.
- Автоматическая централизованная подача смазки на направляющие и винты (X, Y, каретка).
- Верификация параметров позиционирования лазерным интерферометром Renishaw (Великобритания).
- Система ЧПУ AutoCut
