Обращаем ваше внимание на богатую комплектацию предлагаемого станка. Зеленым шрифтом
выделены опции, которые, как правило, участники рынка в стандартную комплектацию не
включают. По нашему производственному опыту (эксплуатируем более 50 станков с ЧПУ) данные
опции необходимы для высокоэффективной работы станка. Красным шрифтом хотим
подчеркнуть, что главные элементы нашего станка изготовлены фирмами, которые признаны
мировыми лидерами в своей области.
Артикул:
VMC1890.F.15/18.5.8.20.P
1 ¥ = 11.15 ₽
Выбор валюты
Заказать
Заказать
2000 x 900
Размеры рабочего стола, мм
115 - 715
Расстояние от шпинделя до поверхности стола, мм
15 / 18.5
Мощность двигателя шпинделя, кВт
8000
Макс. скорость вращения шпинделя, об/мин
Fanuc
Система управления
| № п/п | Наименование | Примечание |
| БОГАТАЯ КОМПЛЕКТАЦИЯ | ||
| 1 | Рабочий стол | 2000 x 900 мм |
| 2 | Система ЧПУ |
Fanuc 0i-Mf (5) Plus (Япония) |
| 3 |
Сервомоторы по осям X / Y / Z |
3 / 3 / 3 кВт Fanuc (Япония) |
| 4 |
Двигатель шпинделя |
15 / 18.5 кВт Fanuc (Япония) |
| 5 | Шпиндель ВТ50 Kenturn (Тайвань) | Включено в стоимость станка |
| 6 | Система автоматической смены инструмента 24 позиции ОKADA (Тайвань) | Включено в стоимость станка |
| 7 | Пистолет для подачи СОЖ | 1 шт. |
| 8 | Пневматический пистолет | 1 шт. |

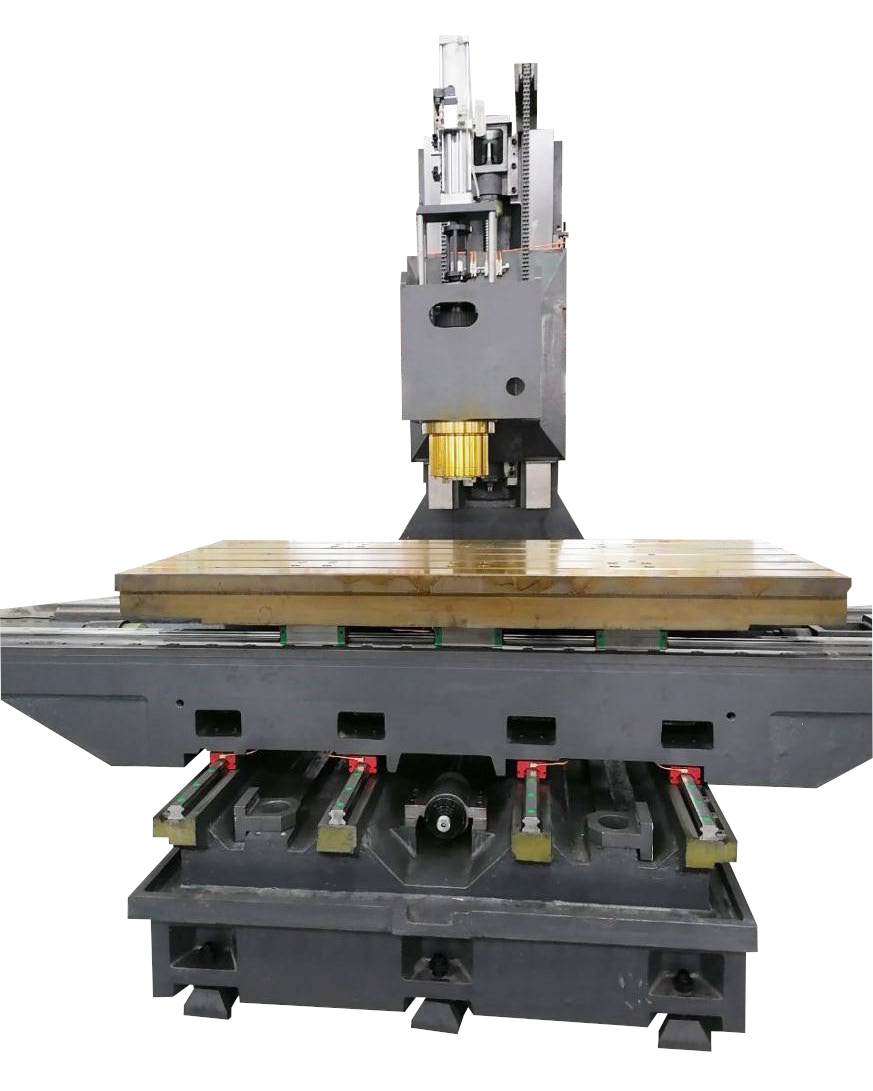

| 9 | Роликовые линейные направляющие по осям - X / Y / Z HIWIN / PMI (Тайвань) | Включено в стоимость станка |
| 10 | Шарико-винтовая передача по осям - X / Y / Z | Ø 55х12, HIWIN / PMI (Тайвань) |
| 11 | Пневматическая система SMC (Япония) | Включено в стоимость станка |
| 12 |
Электрические компоненты Schneider (Франция) |
Включено в стоимость станка |
| 13 | Система подачи СОЖ через шпиндель - 20 бар | Включено в стоимость станка |
| 14 | Светодиодное рабочее освещение |
1 шт. |
| 15 | Трехцветный индикатор состояния | Включено в стоимость станка |
| 16 | Система удаления стружки конвейерного типа | 1 шт. |
| 17 | Система удаления стружки конвейерного типа |
1 комп. |
| 18 | Ящик с установочным инструментом |
1 комп. |
| 19 |
Скиммер (маслоотделитель) |
1 шт. |
| 20 | Масляное охлаждение шпинделя | 1 шт. |
| 21 |
Кондиционер электрошкафа |
1 шт. |
| 22 |
Стружкоуборочный конвейер с баком |
1 шт. |
| 23 | Обдув сжатым воздухом через сопла вокруг шпинделя | 1 шт. |
| 24 | Датчик измерения инструмента TS27R Renishaw (Великобритания) | 1 шт. |
|
25 |
Инструментальный ящик |
1 шт. |
| 26 | Подготовка под 4-ю ось | Включено в стоимость станка |
| ОПЦИИ, КОТОРЫЕ МОГУТ БЫТЬ УСТАНОВЛЕНЫ ПРИ НЕОБХОДИМОСТИ (ЗА ДОПОЛНИТЕЛЬНУЮ ПЛАТУ) | ||
| 27 | Редуктор передач СЕ13, BF | (Италия) |
| 28 | Датчик измерения детали Renishaw OMP40 | (Великобритания) |
| 29 | 4-я ось TJR250 / Поворотный стол с приводом в комплекте с ручной задней бабкой | (Тайвань) |
Общие параметры
Бренд
MetalCraft
Модель станка
VMC1890
Система ЧПУ
Fanuc
Количество осей
3
Перемещение
Ход по оси X / Y / Z, мм
1800 / 900 / 600
Ширина линейных направляющих X / Y / Z, мм
(4 * 55) / (4 * 45) / 2
Мощность привода оси X / Y / Z, кВт
3 / 3 / 3
Ускоренная подача по оси X / Y / Z, м/мин
20 / 20 / 15
Расстояние от центра шпинделя до колонны, мм
722
Расстояние от шпинделя до поверхности стола, мм
115 - 715
Точность
Точность позиционирования по осям X / Y / Z, мм
±0.005
Повторяемость по осям X / Y / Z, мм
±0.003 / ±0.003 / ±0.003 (JIS)
Рабочий стол
Размеры рабочего стола, мм
2000 x 900
Т-образный паз (ширина / № / расстояние), мм
22 / 5 / 165
Макс. вес заготовки, кг
1600
Шпиндель
Мощность двигателя шпинделя, кВт
15 / 18.5
Конус шпинделя
BT50
Макс. скорость вращения шпинделя, об/мин
8000
Револьверная головка
Количество инструментов
24
Макс. вес инструмента, кг
18
Время смены инструмента, сек
4
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
5300 х 3600 х 3300
Масса станка, кг
14000

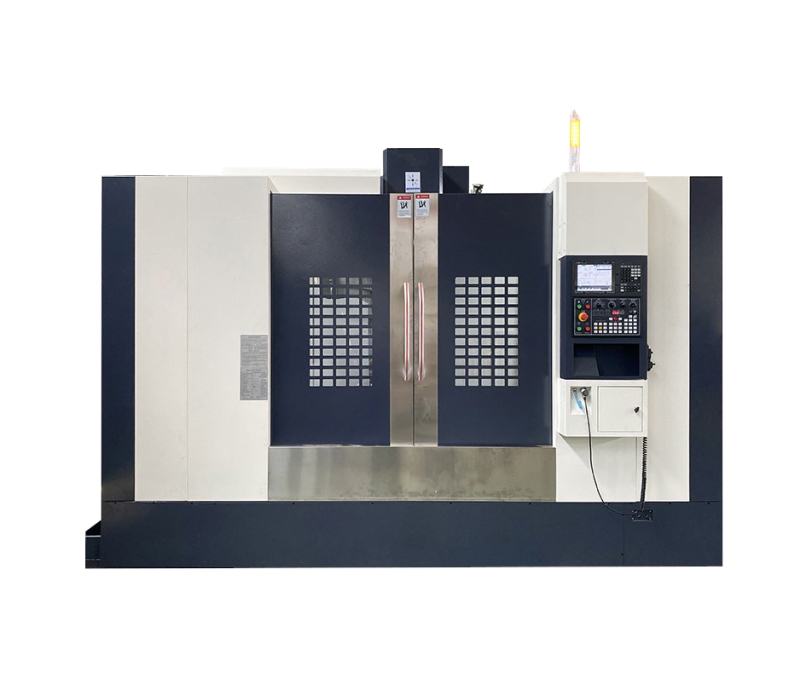

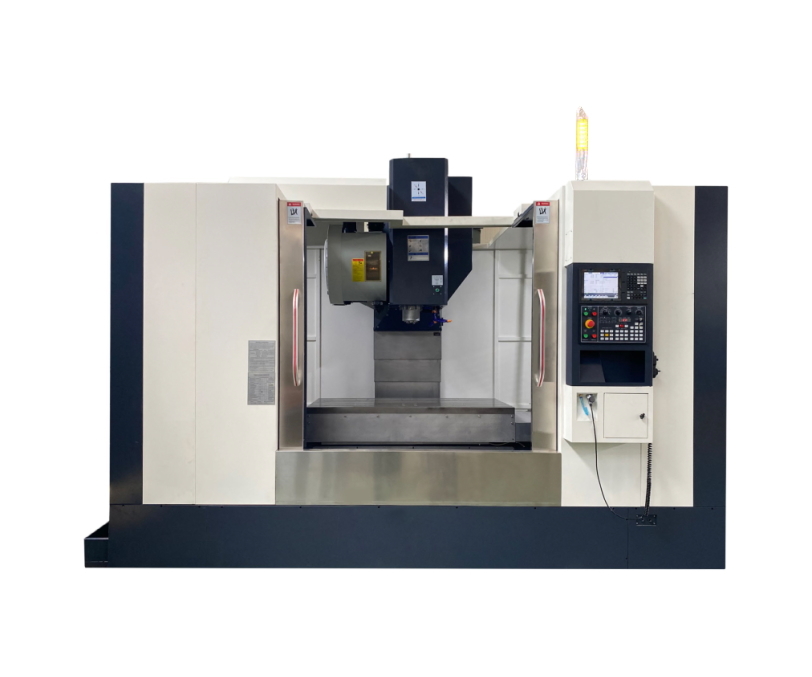

Фрезерный станок с MetalCraft VMC1890.F.15/18.5.8.20.P с ЧПУ применяется для комплексной обработки детали и позволяет эффективно решить широкий спектр задач (фрезерование, сверление, нарезание резьбы, развертывание отверстий, зенкерование, растачивание). Станки данной серии широко используются для изготовления пресс-форм, в инструментальном производстве, автомобильной промышленности, машиностроении и других отраслях.
Особенности фрезерного станка VMC1890.F.15/18.5.8.20.P:
• Современная система управления Fanuc 0i Mf(5) Plus (Япония) с широкими функциональными возможностями
• Высокпроизводительные привода Fanuc (Япония)
• Вертикальный шпиндель с ременным приводом и максимальной скоростью вращения до 8000 об/мин
• Система автоматической смены инструмента на 24 позиции
• Рабочий стол размером 2000 x 900 мм с максимальной грузоподъемностью 1600 кг
• Система подачи СОЖ высокого давления (20 бар) через шпиндель
Особенности фрезерного станка VMC1890.F.15/18.5.8.20.P:
• Современная система управления Fanuc 0i Mf(5) Plus (Япония) с широкими функциональными возможностями
• Высокпроизводительные привода Fanuc (Япония)
• Вертикальный шпиндель с ременным приводом и максимальной скоростью вращения до 8000 об/мин
• Система автоматической смены инструмента на 24 позиции
• Рабочий стол размером 2000 x 900 мм с максимальной грузоподъемностью 1600 кг
• Система подачи СОЖ высокого давления (20 бар) через шпиндель
