Обращаем ваше внимание на богатую комплектацию предлагаемого станка. Зеленым шрифтом
выделены опции, которые, как правило, участники рынка в стандартную комплектацию не
включают. По нашему производственному опыту (эксплуатируем более 50 станков с ЧПУ) данные
опции необходимы для высокоэффективной работы станка. Красным шрифтом хотим
подчеркнуть, что главные элементы нашего станка изготовлены фирмами, которые признаны
мировыми лидерами в своей области.
Артикул:
U40.S.20/25.20.30
1 ¥ = 11.4 ₽
Выбор валюты
Заказать
Заказать
Ø400
Размеры рабочего стола, мм
128 - 478
Расстояние от шпинделя до поверхности стола, мм
20 / 25
Мощность двигателя шпинделя, кВт
20000
Макс. скорость вращения шпинделя, об/мин
SINUMERIK ONE
Система управления
| № п/п | Наименование | Примечание | Количество |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||
| 1 | Система ЧПУ | SINUMERIK ONE (Германия) |
1 комп. |
| 2 | Сервомоторы X / Y / Z | Siemens (Германия) |
1 комп. |
| 3 | Двигатель шпинделя | 20 / 25 кВт |
1 шт. |
| 4 | Электрошпиндель | 20000 об/мин |
1 шт. |
| 5 | Водяное охлаждение шпинделя |
Включено в стоимость |
1 шт. |
| 6 | Рабочий стол | Ø 400 мм |
1 шт. |
| 7 | Система автоматической смены инструмента |
30 позиции (Тайвань) |
1 комп. |
| 8 | Подшипники ШВП и шпинделя | NSK (Япония) |
1 комп. |
| 9 |
Основные компоненты пневматической системы |
SMC (Япония) | 1 комп. |
| 10 | Система измерения инструмента |
MARPOSS |
1 комп. |
| 11 | Линейки по осям X / Y / Z |
HEIDENHAIN |
1 шт. |
| 12 | Градуированные линейки по осям – A / C |
HEIDENHAIN |
1 шт. |
| 13 | Электрические компоненты |
Schneider Electric (Франция) или другие сопоставимые |
1 шт. |
| 14 | Стружечный конвейер | Включено в стоимость |
1 комп |
| 15 |
Кондиционер электрошкафа |
Включено в стоимость |
1 шт. |
| 16 | Система балансировки по оси Z |
Система балансировки давления воздуха, пр-ва SMC (Япония) |
1 комп. |
| 17 | Светодиодное рабочее освещение |
Включено в стоимость |
1 комп. |
| 18 |
Гидравлическая станция |
7OCEAN (Тайвань) |
1 комп. |
| 19 | Система автоматической смазки | Включено в стоимость |
1 шт. |
| 20 | 3-хцветный индикатор | Включено в стоимость |
1 шт. |
| 21 |
Инструментальный ящик и анкерные болты |
Включено в стоимость |
1 шт. |
| 22 |
Датчик измерения детали Renishaw OMP40 |
включено в стоимость |
1 шт. |
| 23 |
Пакет коррекции центра по пяти осям |
Renishaw (включая 3D-датчики) |
1 шт. |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |||
| 24 |
Система предотвращения столкновений по пяти осям |
- |
- |
| 25 |
Лазерный датчик привязки инструмента |
Hexagon или Blum |
- |
| 26 |
Система удаления масляного тумана (коллектор) |
YODN-7R（Adson） |
- |
| 27 |
СОЖ высокого давления через электро-шпиндель на 30\50\70 бар |
- |
- |
| 28 |
Защитная блокировка дверей |
- |
- |
| 29 |
Автоматическая дверь |
- |
- |
| 30 | Система очистки СОЖ с ленточным бумажным фильтром | - |
- |
Общие параметры
Бренд
MetalCraft
Модель станка
U40
Система ЧПУ
SINUMERIK ONE
Количество осей
5
Потребляемая мощность, кВт
40
Перемещение
Ход по оси X / Y / Z, мм
450 / 500 / 350
Ход по оси A / C, °
±120° / 360°
Ускоренная подача по оси X / Y / Z, м/мин
36 / 36 / 20
Крутящий момент, Нм
48/60
Расстояние от шпинделя до поверхности стола, мм
128 - 478
Точность
Точность позиционирования по осям X / Y / Z, мм
±0.008 / ±0.008 / ±0.008
Точность позиционирования по осям A / C, сек
8" / 8"
Повторяемость по осям X / Y / Z, мм
±0.005 / ±0.005 / ±0.005
Повторяемость по осям A / C, сек
5" / 5"
Рабочий стол
Размеры рабочего стола, мм
Ø400
Макс. вес заготовки, кг
120
Шпиндель
Мощность двигателя шпинделя, кВт
20 / 25
Конус шпинделя
HSK-A63
Макс. скорость вращения шпинделя, об/мин
20000
Револьверная головка
Количество инструментов
30
Макс. диаметр инструмента, мм
Ø80 / Ø120
Макс. вес инструмента, кг
8
Время смены инструмента, сек
2.5
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
3650 x 2460 x 3250
Масса станка, кг
8000

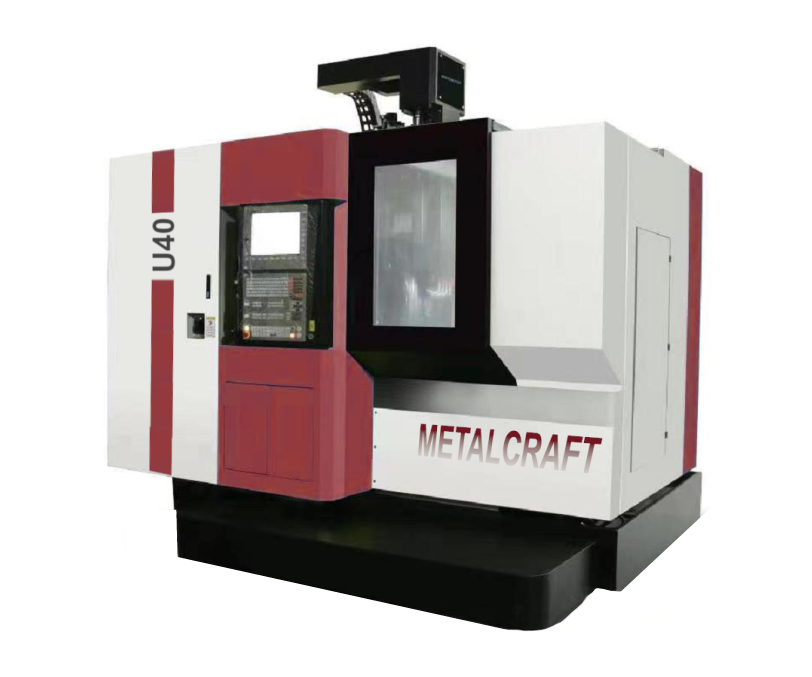

Пяти-координатный фрезерный обрабатывающий центр с ЧПУ модели U40, имеющий портальную компоновку, адаптирован к высокопроизводительным и гибким требованиям обработки и реализует точную и эффективную обработку прецизионных деталей. Станок широко используется в автомобильной и авиационной промышленности, производстве пресс-форм, производстве промышленного оборудовании и других областях обработки прецизионных деталей.
• Станок имеет конструкцию портально-кранового типа, а его станина представляет собой цельный тип, изготовленный из модифицируемого чугуна с высокими техническими характеристиками.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.
Особенности станка:
Модель U40 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
Станок оснащен немецкой передовой технологией изготовления шпинделя, высокопрочной и высокомоментной зубчатой передачей наклонно-поворотного стола по осям - A/C. Передача по оси A более жесткая, а сервосистема двигателя имеет высокую стабильность. На оси C используется прямой привод двигателя с крутящим моментом, обеспечивающий лучший динамический отклик и точность вращения.
Кроме того, он сочетает в себе точный анализ и оптимизацию конструкции станины, что позволяет легко справляться с требованиями высокоскоростной, эффективной и высокоточной обработки различных материалов.
• Станок имеет конструкцию портально-кранового типа, а его станина представляет собой цельный тип, изготовленный из модифицируемого чугуна с высокими техническими характеристиками.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.
Особенности станка:
Модель U40 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
Станок оснащен немецкой передовой технологией изготовления шпинделя, высокопрочной и высокомоментной зубчатой передачей наклонно-поворотного стола по осям - A/C. Передача по оси A более жесткая, а сервосистема двигателя имеет высокую стабильность. На оси C используется прямой привод двигателя с крутящим моментом, обеспечивающий лучший динамический отклик и точность вращения.
Кроме того, он сочетает в себе точный анализ и оптимизацию конструкции станины, что позволяет легко справляться с требованиями высокоскоростной, эффективной и высокоточной обработки различных материалов.
