Обращаем ваше внимание на богатую комплектацию предлагаемого станка. Зеленым шрифтом
выделены опции, которые, как правило, участники рынка в стандартную комплектацию не
включают. По нашему производственному опыту (эксплуатируем более 50 станков с ЧПУ) данные
опции необходимы для высокоэффективной работы станка. Красным шрифтом хотим
подчеркнуть, что главные элементы нашего станка изготовлены фирмами, которые признаны
мировыми лидерами в своей области.
Артикул:
HMC500.2.F.11/15.12
1 ¥ = 10.73 ₽
Выбор валюты
Заказать
Заказать
500 x 500
Размеры рабочего стола, мм
100 - 750
Расстояние от шпинделя до поверхности стола, мм
11 / 15
Мощность двигателя шпинделя, кВт
12000
Макс. скорость вращения шпинделя, об/мин
Fanuc
Система управления
| № п/п | Наименование | Примечание |
| БОГАТАЯ КОМПЛЕКТАЦИЯ | ||
| 1 | Система ЧПУ с USB-интерфейсом | Fanuc 0i-MF(5) Plus (Япония) |
| 2 | Сервомоторы по осям - X / Y / Z |
Fanuc (Япония) |
| 3 |
Двигатель шпинделя |
11/15 кВт (βiI12/12000-B) Fanuc (Япония) |
| 4 |
Шпиндель |
BT40 (Тайвань) |
| 5 | Прямой привод шпинделя | 12000 об/мин |
| 6 | Масляное охлаждение шпинделя | - |
| 7 |
Обдув шпинделя сжатым воздухом |
- |

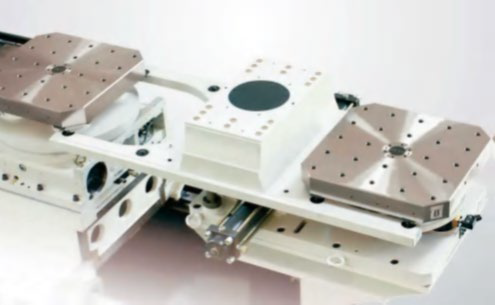

| 8 | Двух-паллетный вращающийся рабочий стол | 2* (500 x 500) мм |
| 9 | Минимальный поворот рабочего стола (ось - В) | 1° |
| 10 | Инструментальный магазин с системой автоматической смены инструмента (АТС) | 40 позиций, Okada / AIMACH (Тайвань) |
| 11 |
Подшипники шпинделя / ШВП |
NSK (Япония)/ HIWIN /PMI (Тайвань) |
| 12 | Роликовые линейные направляющие по осям - X / Y / Z | HIWIN /PMI (Тайвань) |
| 13 | Централизованная автоматическая система смазки |
- |
| 14 |
Система подачи СОЖ, включая: - cопла на торце шпинделя; - пистолет СОЖ; - смыв стружки из сопел в рабочей зоне. |
- |
| 15 | Пистолет для обдува деталей сжатым воздухом | - |
| 16 | 2-а шнековых и 1 цепной транспортер стружки с баком |
- |
| 17 | Полностью закрытая рабочая зона, кабинетная защита станка |
- |
| 18 |
Кондиционер электрошкафа |
- |
| 19 | Трансформатор |
380 В / 50 Гц / 3 фазы |
| 20 |
Светодиодное рабочее освещение |
- |
| 21 |
Ручной переносной пульт управления перемещениями станка (MPG) |
- |
| 22 | Скиммер (маслоотделитель) |
- |
| 23 | Установочные опоры+ комплект монтажного инструмента |
- |
| 24 | Функция жесткого нарезания резьбы метчиком |
- |
| ОПЦИИ, КОТОРЫЕ МОГУТ БЫТЬ УСТАНОВЛЕНЫ ПРИ НЕОБХОДИМОСТИ (ЗА ДОПОЛНИТЕЛЬНУЮ ПЛАТУ) | ||
| 25 | Датчик измерения детали Renishaw TS27R (Великобритания) | По согласованию |
| 26 | Датчик измерения детали RMP60 Renishaw (Великобритания) | По согласованию |
| 27 | СОЖ высокого давления через шпиндель на 20 или 30 бар | По согласованию |
| 28 | Система удаления масляного тумана | По согласованию |
Общие параметры
Бренд
MetalCraft
Модель станка
HMC500
Система ЧПУ
Fanuc
Количество осей
4
Диапазон подач
Скорость подачи, м/мин
1 - 10000
Перемещение
Ход по оси X / Y / Z, мм
800 / 600 / 650
Ускоренная подача по оси X / Y / Z, м/мин
32 / 32 / 24
Расстояние от шпинделя до центра стола, мм
150 - 950
Расстояние от шпинделя до поверхности стола, мм
100 - 750
Точность
Точность позиционирования по осям X / Y / Z, мм
0.01 / 0.01 / 0.01
Повторяемость по осям X / Y / Z, мм
±0.005 / ±0.005 / ±0.005
Рабочий стол
Размеры рабочего стола, мм
500 x 500
Т-образный паз (ширина / № / расстояние), мм
18 / 5 / 100
Макс. вес заготовки, кг
800
Количество паллет (столов)
2
Скорость вращения стола, об/мин
10
Угол индексации стола, град.
1°(*360)
Точность позиционирования стола по оси B, угл.сек
±3 / 12
Шпиндель
Мощность двигателя шпинделя, кВт
11 / 15
Конус шпинделя
BT40
Макс. скорость вращения шпинделя, об/мин
12000
Револьверная головка
Количество инструментов
40
Макс. диаметр инструмента, мм
Ø78 / Ø150
Макс. вес инструмента, кг
8
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
5000 х 3120 х 2800
Масса станка, кг
12000

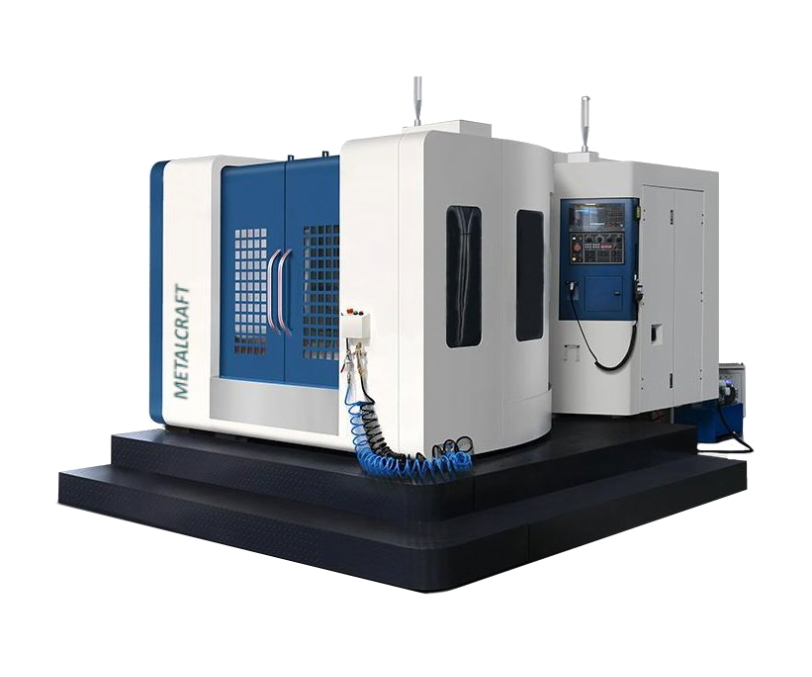

Горизонтально-фрезерный станок MetalСraft модели HMC500 с ЧПУ применяется для комплексной обработки детали и позволяет эффективно решить широкий спектр задач: фрезерование, сверление, нарезание резьбы, растачивание отверстий, зенкерование. Станки данной серии широко используется для изготовления пресс-форм, в инструментальном производстве, автомобильной промышленности, машиностроении и других отраслях.
Особенности фрезерного станка HMC500.2.F.11/15.12:
• Современная система управления Fanuc 0i-MF(5) Plus с широкими функциональными возможностями
• Высокпроизводительные привода Fanuc
• Горизонтальный шпиндель с прямым приводом и максимальной скоростью вращения до 12000 об/мин
• Система автоматической смены инструмента на 40 позиций

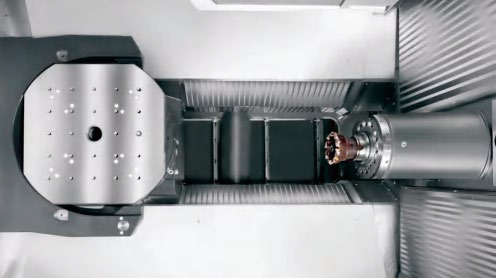

• Вращающийся рабочий стол со сменщиком паллетов размером 500 x 500 мм с максимальной грузоподъемностью 800 кг
• Доп.опция: система подачи СОЖ высокого давления (20 или 30 бар) через шпиндель.
Особенности фрезерного станка HMC500.2.F.11/15.12:
• Современная система управления Fanuc 0i-MF(5) Plus с широкими функциональными возможностями
• Высокпроизводительные привода Fanuc
• Горизонтальный шпиндель с прямым приводом и максимальной скоростью вращения до 12000 об/мин
• Система автоматической смены инструмента на 40 позиций
• Вращающийся рабочий стол со сменщиком паллетов размером 500 x 500 мм с максимальной грузоподъемностью 800 кг
• Доп.опция: система подачи СОЖ высокого давления (20 или 30 бар) через шпиндель.
