Обращаем ваше внимание на богатую комплектацию предлагаемого станка. Зеленым шрифтом
выделены опции, которые, как правило, участники рынка в стандартную комплектацию не
включают. По нашему производственному опыту (эксплуатируем более 50 станков с ЧПУ) данные
опции необходимы для высокоэффективной работы станка. Красным шрифтом хотим
подчеркнуть, что главные элементы нашего станка изготовлены фирмами, которые признаны
мировыми лидерами в своей области.
Артикул:
GMF4023R.22/26.5
1 ¥ = 11.36 ₽
Выбор валюты
Заказать
Заказать
4000 x 2000
Размеры рабочего стола, мм
160 - 1160
Расстояние от шпинделя до поверхности стола, мм
22 / 26
Мощность двигателя шпинделя, кВт
5000
Макс. скорость вращения шпинделя, об/мин
Fanuc
Система управления
| № п/п | Наименование | Примечание | Количество |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||
| 1 | Система управления | FANUC 0I MF PACKAGE 1 |
1 комп. |
|
2 |
Система диалогового программирования |
"Manual Guide" Fanuc (Япония) |
1 шт. |
|
3 |
Сервомоторы X / Y / |
6 / 7 / 6 кВт Fanuc (Япония) |
1 комп. |
| 4 |
Двигатель шпинделя |
22/26 кВт |
1 шт. |
| 5 | Шпиндель | BT50 (Taiwan) |
1 шт. |
| 6 | Ременной шпиндель | 5000 об/мин |
1 шт. |
| 7 | Масляное охлаждение шпинделя | Включено в стоимость |
1 шт. |
| 8 |
Рабочий стол |
4000 x 2000 мм |
1 шт. |
| 9 | Система автоматической смены инструмента | 24 позиций |
1 комп. |
| 10 |
Подшипники ШВП и шпинделя |
NSK (Япония) |
1 комп. |
| 11 |
Линейные направляющие по осям X / Y / Z роликового типа |
Hiwin / PMI |
1 комп. |
| 12 | Компоненты пневматической системы | Taiwan |
1 комп. |
| 13 | Пистолет для подачи СОЖ | - |
1 шт. |
| 14 | Пневматический пистолет |
- |
1 шт. |
| 15 |
Электрические компоненты |
Schneider Electric (Франция) или другие сопоставимые | 1 шт. |
| 16 | Стружечный конвейер |
- |
1 комп. |
| 17 | Кондиционер электрошкафа | - |
1 шт. |
| 18 |
Трансформатор |
380В / 50 Гц / 3 фазы |
1 шт. |
| 19 |
Светодиодное рабочее освещение |
- |
1 шт. |
| 20 | Система автоматической смазки |
- |
1 комп. |
| 21 | СЕ стандарт, блокировка двери, индикатор состояния станка, 3-х цветный |
- |
1 комп. |
| 22 | Скиммер (маслоотделитель) | - |
1 шт. |
| 23 | Инструментальный ящик | - |
1 комп. |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |||
| 24 | Датчик измерения инструмента Renishaw TS27R | Renishaw (Великобритания) |
- |
| 25 | Датчик измерения заготовки Renishaw OMP40 | Renishaw (Великобритания) |
- |
| 26 |
Подача СОЖ через шпиндель |
30 бар | 1 шт. |
Общие параметры
Бренд
MetalCraft
Модель станка
GMF4023R
Система ЧПУ
Fanuc
Количество осей
3
Потребляемая мощность, кВт
35
Перемещение
Ход по оси X / Y / Z, мм
4200 / 2800 / 1000
Ход по оси A / C, °
±120° / 360°
Ускоренная подача по оси X / Y / Z, м/мин
12 / 12 / 10
Расстояние от шпинделя до поверхности стола, мм
160 - 1160
Точность
Точность позиционирования по осям X / Y / Z, мм
0.025 / 0.02 / 0.016
Повторяемость по осям X / Y / Z, мм
0.016 / 0.012 / 0.01
Рабочий стол
Размеры рабочего стола, мм
4000 x 2000
Шпиндель
Мощность двигателя шпинделя, кВт
22 / 26
Конус шпинделя
BT50
Макс. скорость вращения шпинделя, об/мин
5000
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
10300 x 5950 x 5650

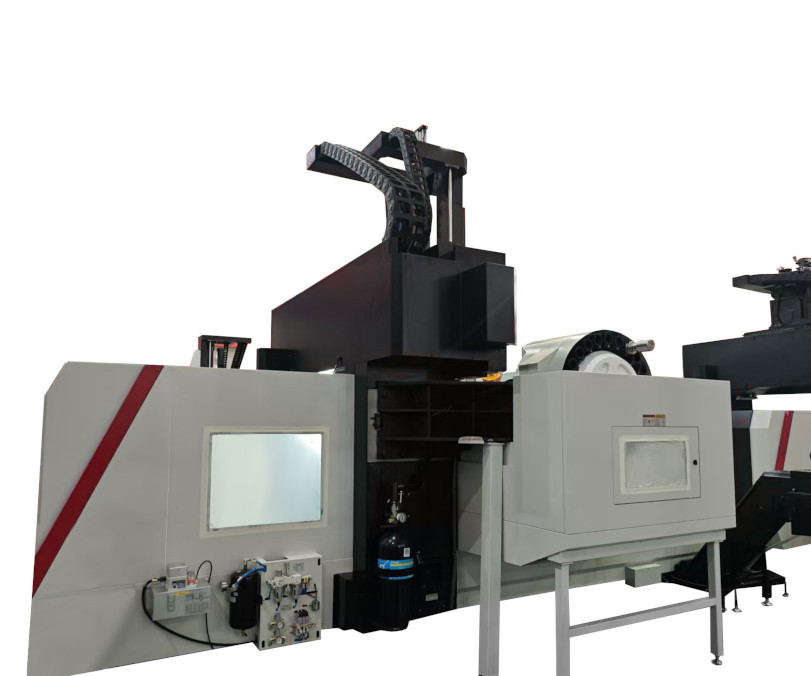

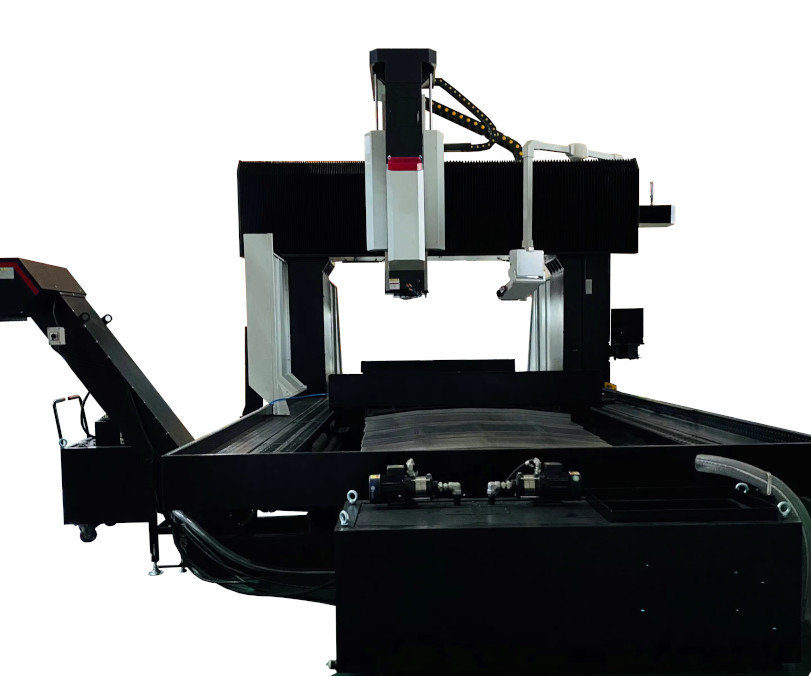

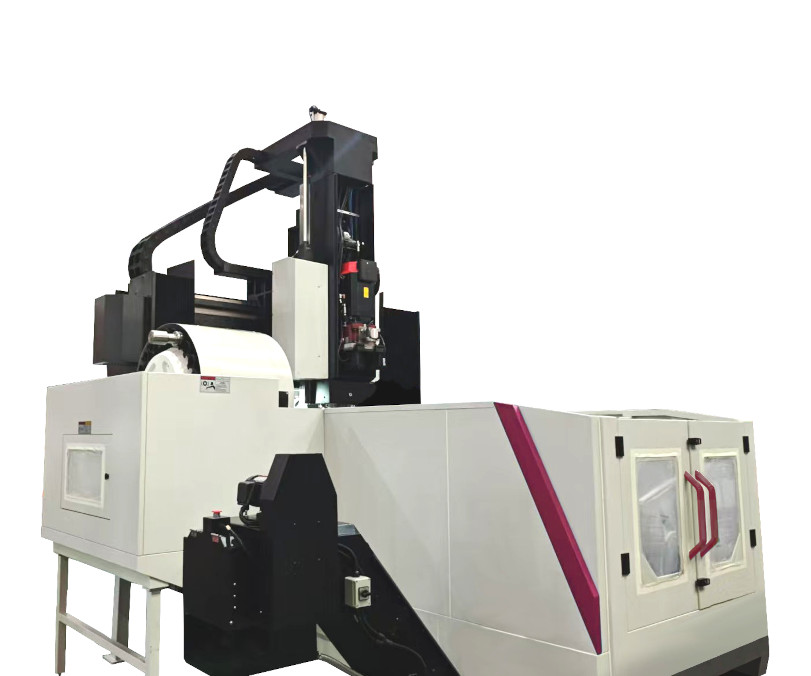

Портальные станки MetalCraft GMF4023R предназначены для высокоточной обработки деталей различных форм и размеров с помощью фрезерования, сверления, растачивания и других видов механообработки. Эти станки обеспечивают высокую производительность, надежность и точность благодаря современным технологиям и прочной портальной конструкции.
• Станок имеет конструкцию портально-кранового типа, а его станина представляет собой цельный тип, изготовленный из модифицируемого чугуна с высокими техническими характеристиками.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.
Особенности фрезерного портального обрабатывающего центра GMF4023R:
• Модель GMF4023R — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
• Станок оснащен немецкой передовой технологией изготовления шпинделя, высокопрочной и высокомоментной зубчатой передачей наклонно-поворотного стола по осям - A/C. Передача по оси A более жесткая, а сервосистема двигателя имеет высокую стабильность. На оси C используется прямой привод двигателя с крутящим моментом, обеспечивающий лучший динамический отклик и точность вращения.
• Кроме того, он сочетает в себе точный анализ и оптимизацию конструкции станины, что позволяет легко справляться с требованиями высокоскоростной, эффективной и высокоточной обработки различных материалов.
• Станок имеет конструкцию портально-кранового типа, а его станина представляет собой цельный тип, изготовленный из модифицируемого чугуна с высокими техническими характеристиками.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.
Особенности фрезерного портального обрабатывающего центра GMF4023R:
• Модель GMF4023R — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
• Станок оснащен немецкой передовой технологией изготовления шпинделя, высокопрочной и высокомоментной зубчатой передачей наклонно-поворотного стола по осям - A/C. Передача по оси A более жесткая, а сервосистема двигателя имеет высокую стабильность. На оси C используется прямой привод двигателя с крутящим моментом, обеспечивающий лучший динамический отклик и точность вращения.
• Кроме того, он сочетает в себе точный анализ и оптимизацию конструкции станины, что позволяет легко справляться с требованиями высокоскоростной, эффективной и высокоточной обработки различных материалов.
