Обращаем ваше внимание на богатую комплектацию предлагаемого станка. Зеленым шрифтом
выделены опции, которые, как правило, участники рынка в стандартную комплектацию не
включают. По нашему производственному опыту (эксплуатируем более 50 станков с ЧПУ) данные
опции необходимы для высокоэффективной работы станка. Красным шрифтом хотим
подчеркнуть, что главные элементы нашего станка изготовлены фирмами, которые признаны
мировыми лидерами в своей области.
Артикул:
XKW2316A *3000
1 ¥ = 10.87 ₽
Выбор валюты
Заказать
Заказать
1400 x 3000
Размеры рабочего стола, мм
250 - 1050
Расстояние от шпинделя до поверхности стола, мм
15 / 18.5
Мощность двигателя шпинделя, кВт
6000
Макс. скорость вращения шпинделя, об/мин
Fanuc
Система управления
| № п/п | Наименование | Примечание | Количество |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||

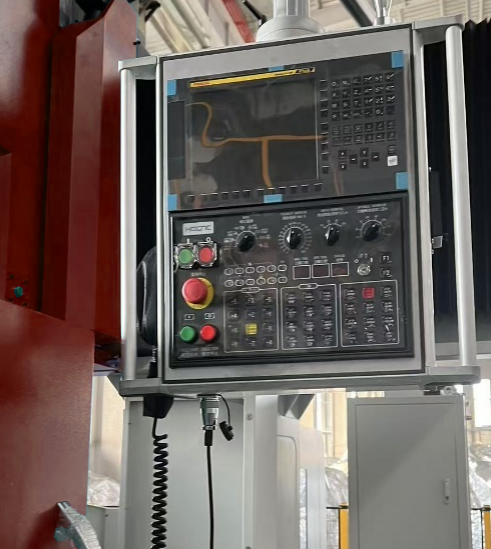

| 1 | Система управления | FANUC 0I MF PACKAGE 1 |
1 комп. |
|
2 |
Система диалогового программирования |
"Manual Guide" Fanuc (Япония) |
1 шт. |
|
3 |
Сервомоторы X / Y / |
6 / 7 / 6 кВт Fanuc (Япония) |
1 комп. |
| 4 |
Двигатель шпинделя |
15 / 18.5 кВт |
1 шт. |
| 5 | Шпиндель | BT50 (Taiwan) |
1 шт. |
| 6 | Ременной шпиндель | 6000 об/мин |
1 шт. |
| 7 | Система СОЖ с баком | Включено в стоимость |
1 шт. |
| 8 |
Рабочий стол |
1400 x 3000 мм |
1 шт. |
| 9 | Система автоматической смены инструмента | 24 позиций |
1 комп. |
| 10 |
Подшипники ШВП и шпинделя |
NSK (Япония) |
1 комп. |
| 11 |
Линейные направляющие по осям X / Y / Z роликового типа |
Hiwin / PMI |
1 комп. |
| 12 | Компоненты пневматической системы | Taiwan |
1 комп. |
| 13 | Пистолет для подачи СОЖ | Включено в стоимость |
1 шт. |
| 14 | Пневматический пистолет | Включено в стоимость |
1 шт. |
| 15 |
Электрические компоненты |
Schneider Electric (Франция) или другие сопоставимые | 1 шт. |
| 16 | Скребковый конвейер для стружки в передней части станка | Включено в стоимость |
1 шт. |
| 17 | Шнековый конвейер, интегрированный в станину | Включено в стоимость |
2 шт. |
| 18 | Ручной маховик перемещений узлов станка | MPG |
1 шт. |
| 19 | Шпиндельный узел с ZF-редуктором и параметрами сечения корпуса ползуна 400х400 мм | Включено в стоимость |
1 шт. |
| 20 | Функция фрезерования резьбы | Включено в стоимость |
1 шт. |
| 21 | Функция жесткой нарезки резьбы | Включено в стоимость |
1 шт. |
| 22 | Теплообменник электрошкафа | Включено в стоимость |
1 шт. |
| 23 |
Трансформатор |
380В / 50 Гц / 3 фазы |
1 шт. |
| 24 |
Светодиодное рабочее освещение |
Включено в стоимость |
1 шт. |
| 25 | Система автоматической смазки | Включено в стоимость |
1 комп. |
| 26 | СЕ стандарт, блокировка двери, индикатор состояния станка, 3-х цветный | Включено в стоимость |
1 комп. |
| 27 | Полная кабинетная защита станка (без верхней крыши) | Включено в стоимость |
1 шт. |
| 28 | Набор выравнивающих опор | Включено в стоимость |
1 комп. |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |||
| 29 | Датчик измерения инструмента Renishaw TS27R | Renishaw (Великобритания) |
- |
| 30 | Датчик измерения заготовки Renishaw OMP40 | Renishaw (Великобритания) |
- |
| 31 | Фрезерная редукторная головка с посадочным конусом BT50 | - |
- |
| 32 | Оптические линейки по 3-м осям - X, Y и Z | - |
- |
| 33 |
Подача СОЖ через шпиндель |
30 бар | 1 шт. |
Общие параметры
Бренд
MetalCraft
Модель станка
XKW2316A
Система ЧПУ
Fanuc
Количество осей
3
Потребляемая мощность, кВт
50
Перемещение
Ход по оси X / Y / Z, мм
3000 / 1900 / 800
Ускоренная подача по оси X / Y / Z, м/мин
10 / 10 / 10
Расстояние от шпинделя до поверхности стола, мм
250 - 1050
Точность
Точность позиционирования по осям X / Y / Z, мм
0.025 / 0.02 / 0.015
Повторяемость по осям X / Y / Z, мм
0.02 /0.018 / 0.012

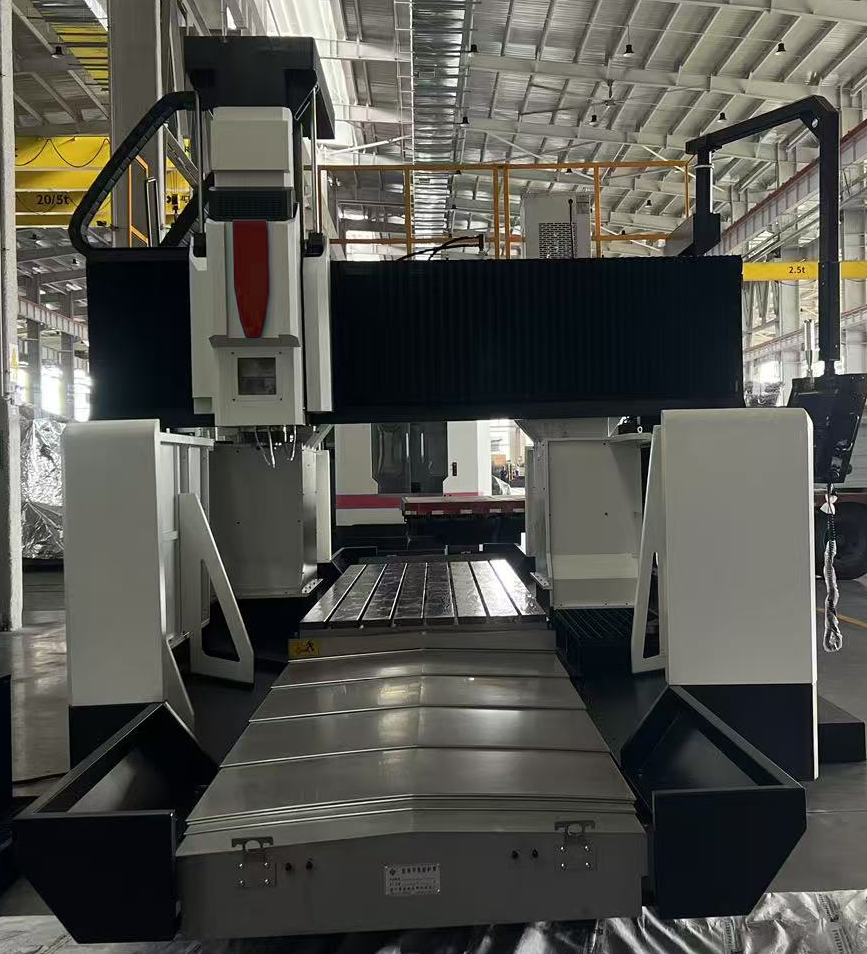

Рабочий стол
Размеры рабочего стола, мм
1400 x 3000
Шпиндель
Мощность двигателя шпинделя, кВт
15 / 18.5
Конус шпинделя
BT50
Макс. скорость вращения шпинделя, об/мин
6000
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
8500 x 5500 x 4500
Масса станка, кг
19000

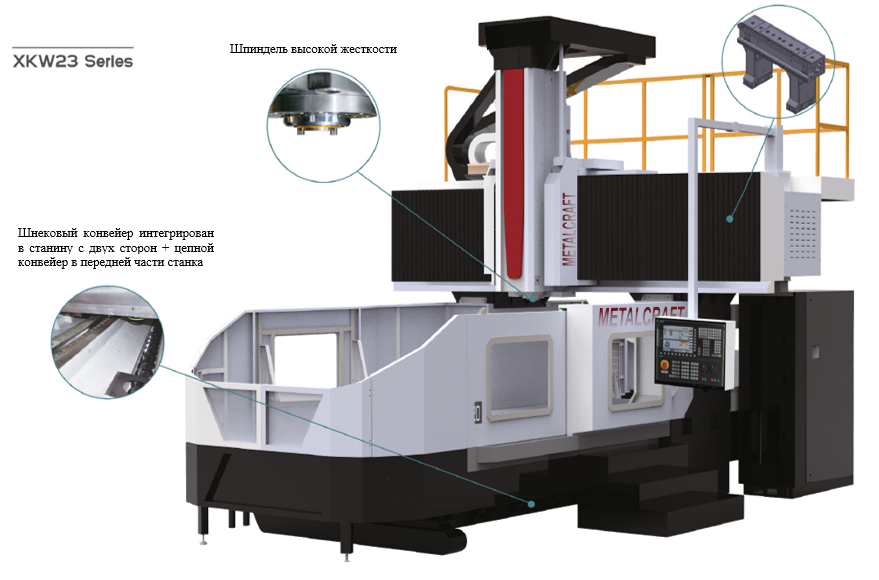

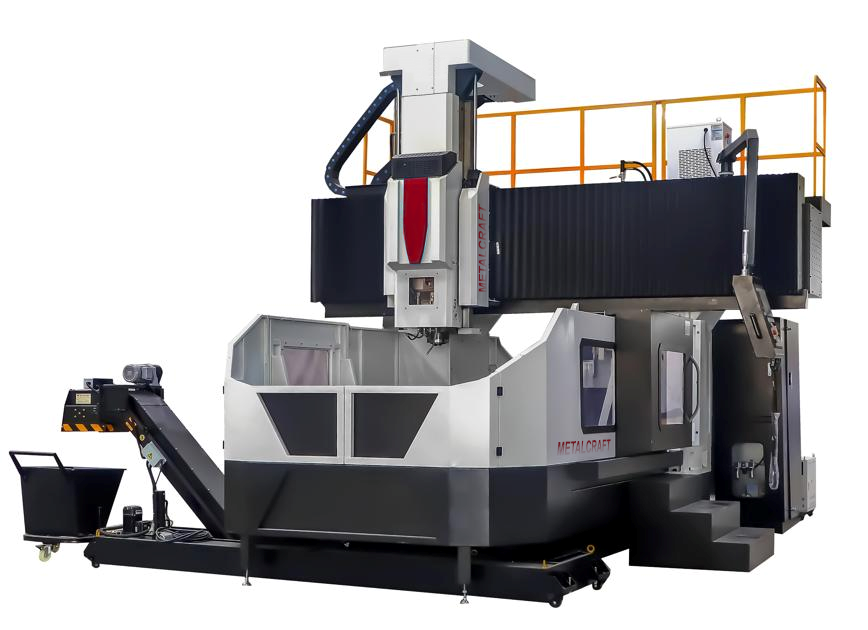

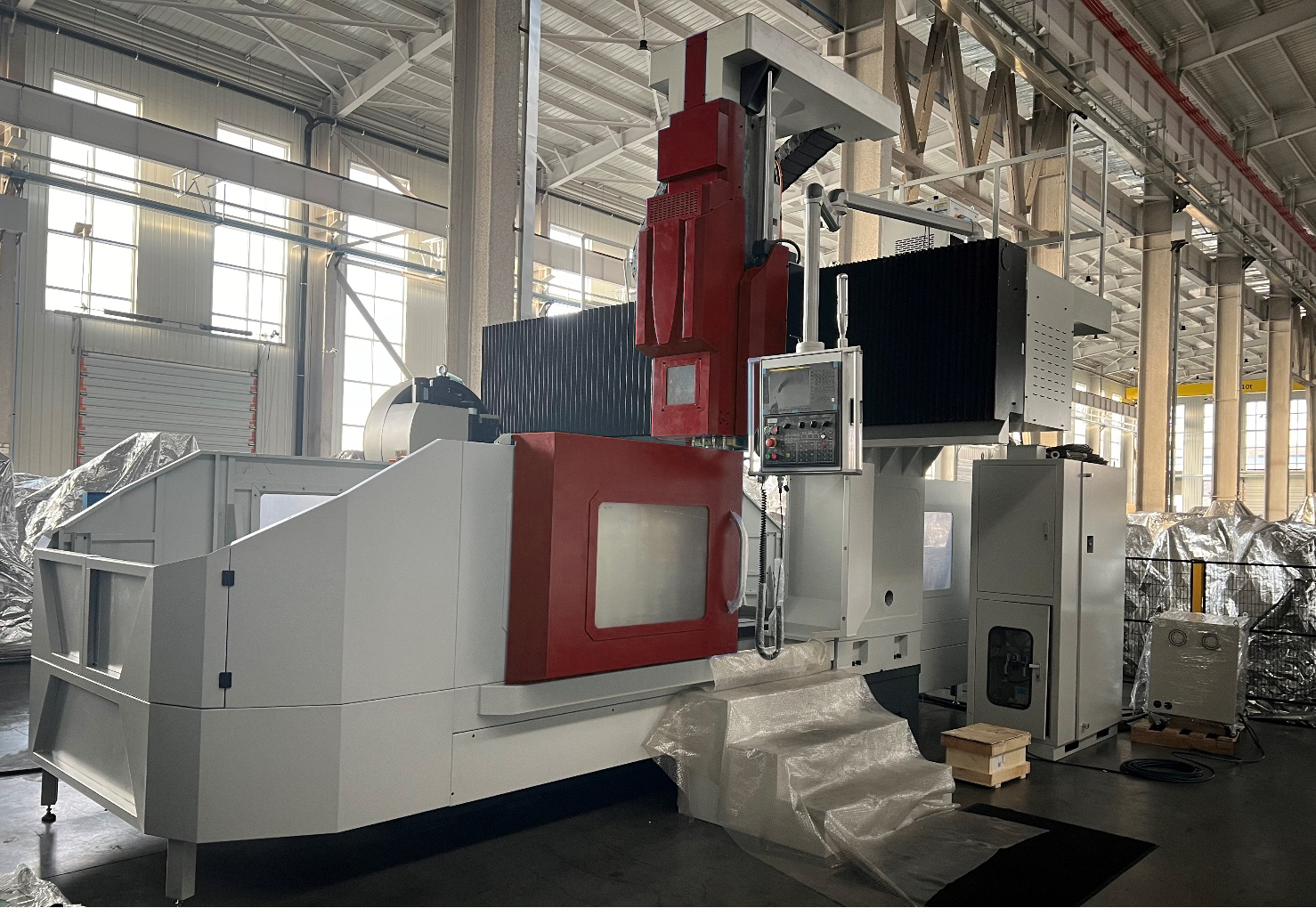

Портальный станок XKW2316A х3000 предназначен для высокоточной обработки деталей различных форм и размеров с помощью фрезерования, сверления, растачивания и других видов механообработки. Эта серия фиксированных балочных портальных расточно-фрезерных станков с ЧПУ оснащена высоко жестким шпинделем с большим крутящим моментом и высокодинамичной системой приводов, которые просты в эксплуатации, безопасны и надежны.
• Основные базовые части станка изготовлены из высокопрочного литого чугуна HT300 (аналог СЧ30), которое обладает высокой жесткостью, термостойкостью и конструкционной прочностью всего станка. Благодаря процессу двойного старения, конструкция станка обладает достаточной статической и динамической жесткостью с долголетним сохранением точности.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.
Особенности фрезерного портального обрабатывающего центра XKW2316A х3000:
• Модель XKW2316A х3000 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
• Все три оси станка оснащены прецизионными шариковыми винтами с двойными гайками и предварительным натяжением. Это обеспечивает высокую жесткость приводов и стабильную точность обработки.

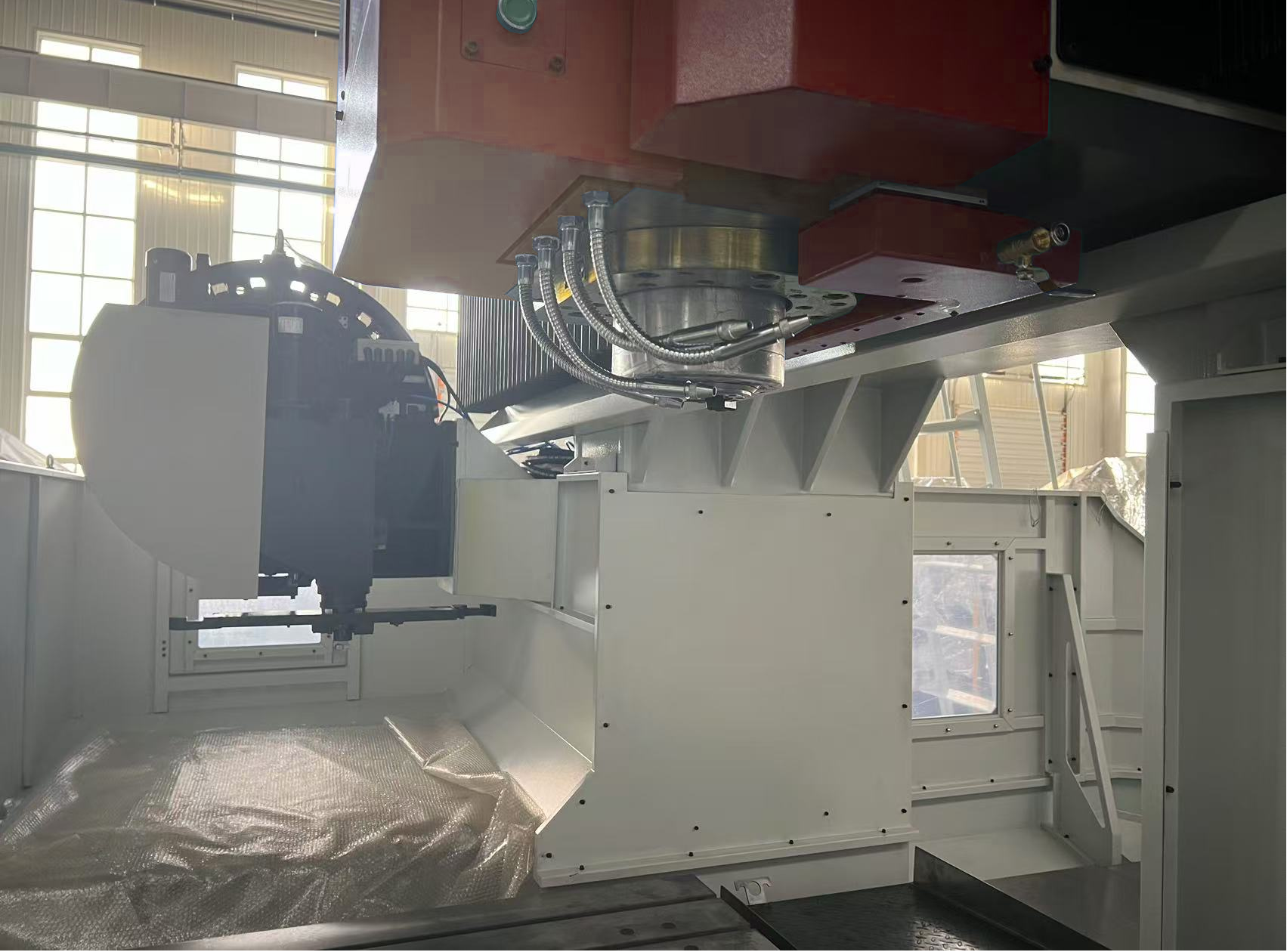

• Станок оснащен шпиндельным узлом (шпиндельной бабкой), обладающим высокой жесткостью, высокой надежностью и длительным сроком службы. Станок может комплектоваться шпиндельными узлами различных типов: с ZF-редуктором либо с прямым приводом.
• Основные базовые части станка изготовлены из высокопрочного литого чугуна HT300 (аналог СЧ30), которое обладает высокой жесткостью, термостойкостью и конструкционной прочностью всего станка. Благодаря процессу двойного старения, конструкция станка обладает достаточной статической и динамической жесткостью с долголетним сохранением точности.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.
Особенности фрезерного портального обрабатывающего центра XKW2316A х3000:
• Модель XKW2316A х3000 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
• Все три оси станка оснащены прецизионными шариковыми винтами с двойными гайками и предварительным натяжением. Это обеспечивает высокую жесткость приводов и стабильную точность обработки.
• Станок оснащен шпиндельным узлом (шпиндельной бабкой), обладающим высокой жесткостью, высокой надежностью и длительным сроком службы. Станок может комплектоваться шпиндельными узлами различных типов: с ZF-редуктором либо с прямым приводом.
