Артикул:
FX-12CNC-3
Цена по запросу
В пути
1 ¥ = 11.65 ₽
Выбор валюты
Заказать
Заказать
Шеф-монтаж - от 45 000 ₽
Гарантия - 12 месяцев
Заявка на лизинг
Ø305 x 150 x Ø120
Размеры шлифовального круга, мм
Siemens
Система ЧПУ
Ø0.5 ... Ø40
Диаметр наружного шлифования, мм
MetalCraft
Бренд
35
Линейная скорость шлиф.круга, м/с
Стандартная комплектация
| № п/п | Наименование | Марка / модель | Страна бренда | Количество |
| 1 | Система ЧПУ |
Siemens |
Германия / Тайвань |
1 комп. |
| 2 | Шлифовальный круг / шпиндель подающего круга | - | Китай | 2 шт. |
| 3 | Электродвигатель шлифовального круга | - | Тайвань / Китай | 1 комп. |
| 4 | Сервомотор |
Siemens |
Германия / Тайвань / Китай | 3 комп. |
| 5 | Шариковинтовая передача |
PMI |
Тайвань / Китай | 3 шт. |
| 6 | Шлифовальный круг |
Norton |
Китай | 1 шт. |
| 7 | Подающий круг | - | Китай | 1 шт. |
| 8 | Масляная станция (бак, насос, двигатель) | - | Китай | 1 комп. |
| 9 | Инструмент для правки кругов | - | Китай | 2 шт. |
| 10 | Бак для воды + насос | BAOYUAN | Тайвань / Китай | 1 комп. |
| 11 | Электрошкаф | Schneider | Франция | 1 комп. |
| 12 | Рабочее освещение | ONN | Китай | 1 комп. |
| 13 | Опора для ножа, панель для ножа | - | Китай | 1 комп. |
| 14 | Опора для ножа, сквозная панель для ножа | - | Китай | 1 комп. |
| 15 | Набор для снятия фланцев | - | Китай | 1 комп. |
| 16 | Ящик с монтажными инструментами | - | Китай | 1 комп. |
| 17 | Горизонтальные фундаметные винты и опоры для станка | - | Китай | 1 комп. |
Дополнительные опции
| № п/п | Наименование | Марка / модель | Страна бренда | Количество |
| 1 | Магнитный фильтр | - | Китай | 1 комп. |
| 2 | Зажимное устройство портального типа | - | Китай | 1 комп. |
| 3 | Устройство автоматической подачи | - | Китай | 1 комп. |
| 4 | Позиционирующее устройство | - | Китай | 1 комп. |
Общие параметры
Бренд
MetalCraft
Модель станка
FX-12CNC-3
Система ЧПУ
Siemens
Диаметр наружного шлифования, мм
Ø0.5 ... Ø40
Мощность двигателя насоса охлаждения, кВт
0.125
Мощность гидравлической помпы, кВт
0.75
Шлифовальный узел
Размеры шлифовального круга, мм
Ø305 x 150 x Ø120
Макс. скорость шлифовального круга, об/мин
1950
Линейная скорость шлиф.круга, м/с
35
Мощность двигателя шлифовального круга, кВт
5.5
Подающий узел
Размеры подающего круга, мм
Ø205 x 150 x Ø90
Макс. скорость подающего круга, об/мин
350
Угол наклона подающего круга
-5°... +6°
Диапазон поворота подающего круга
±5°
Скорость подачи стола, мм/мин
8000
Мощность двигателя подающего круга, кВт
2
Точность
Точность / шероховатость (сквозное шлифование)
≤0.001 мм / ≤ Ra0.1
Точность / шероховатость (с торцевой подачей)
≤0.002 мм / ≤ Ra0.2
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
1800 x 1400 x 1450
Масса станка, кг
2200
Бесцентрошлифовальный станок MetalCraft FX-12CNC (c ЧПУ) используются в крупносерийном производстве для высокопроизводительного наружного шлифования поверхностей типа тел вращения малого диаметра и большой длины, а также заготовок, не имеющих центровых отверстий. Данное оборудование обеспечивает высокую точность и качество обрабатываемой поверхности благодаря повышенным режимам резания и сокращения времени на установку, выверку и снятие заготовки. Технология бесцентровой обработки позволяет уменьшить припуск на шлифование — заготовка в данном случае центрируется по обрабатываемой поверхности.
Особенности MetalCraft FX-12CNC-3:

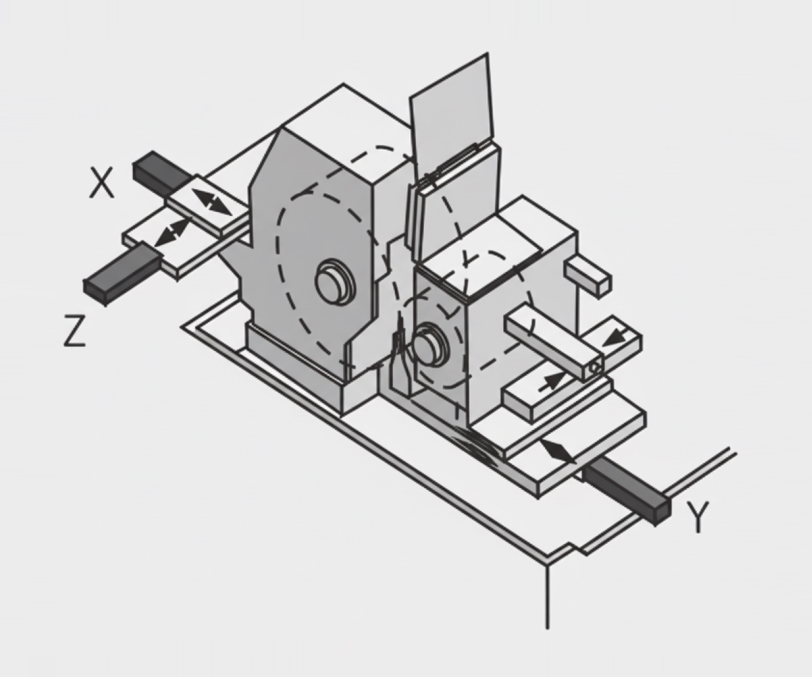

• Трехосевой станок с системой ЧПУ Siemens (Германия)
• Наружное шлифование в диапазоне Ø0,5 ... Ø40 мм
• Мощный двигатель шлифовального круга 5.5 кВт
• Сервопривод подающего круга (2 кВт)
• Макс. скорость вращения шлифовального круга: 1950 об/мин
Области применения:
• Аэрокосмическая промышленность. Производство сложных деталей, таких как компоненты топливных систем, валы турбин и штифты шасси.
• Автомобильная промышленность. Изготовление деталей, включая распределительные валы, коленчатые валы и компоненты систем трансмиссии.
• Медицинская промышленность. Создание хирургических инструментов, игл и имплантатов для ортопедической хирургии.
• Производство подшипников. Шлифование дорожек качения, роликов, колец и шарикоподшипников.
• Производство инструментов и штампов. Заточка режущего инструмента и шлифовка пуансонов, матриц.
Особенности MetalCraft FX-12CNC-3:
• Трехосевой станок с системой ЧПУ Siemens (Германия)
• Наружное шлифование в диапазоне Ø0,5 ... Ø40 мм
• Мощный двигатель шлифовального круга 5.5 кВт
• Сервопривод подающего круга (2 кВт)
• Макс. скорость вращения шлифовального круга: 1950 об/мин
Области применения:
• Аэрокосмическая промышленность. Производство сложных деталей, таких как компоненты топливных систем, валы турбин и штифты шасси.
• Автомобильная промышленность. Изготовление деталей, включая распределительные валы, коленчатые валы и компоненты систем трансмиссии.
• Медицинская промышленность. Создание хирургических инструментов, игл и имплантатов для ортопедической хирургии.
• Производство подшипников. Шлифование дорожек качения, роликов, колец и шарикоподшипников.
• Производство инструментов и штампов. Заточка режущего инструмента и шлифовка пуансонов, матриц.
