Артикул:
MК1620Hx500
1 ¥ = 11.65 ₽
Выбор валюты
Заказать
Заказать
Ø500 x 50 x Ø203
Размеры шлифовального круга, мм
Siemens
Система ЧПУ
Ø8 ... Ø200
Диаметр наружного шлифования, мм
500
Расстояние между центрами, мм
800
Макс. скорость вращения шпинделя, об/мин
| № п/п | Наименование | Примечание |
| 1 | Жесткая литая станина | Включено в стоимость станка |
| 2 | Система ЧПУ |
Siemens 828D (Германия) |
| 3 |
Сервомоторы по осям X / Y / Z |
3 / 3 / 3 кВт Fanuc (Япония) |
| 4 | Измерительный прибор с инструментом для радиального и торцевого измерения |
ACCRETECH (Япония) |
| 5 | ШВП по осям X/Z | класс С3 (Тайвань) |
| 6 | Подшипники | NSK (Япония) |
| 7 | Линейные направляющие по оси X | Включено в стоимость станка |
| 8 | Шпиндель с динамическим и статическим давлением в подшипниках, и масляным радиатором | Включено в стоимость станка |
| 9 |
Магнитный бумажный ленточный фильтр (магнитный сепаратор) |
Включено в стоимость станка |
| 10 | Устройство для правки периферии шлифовального круга | Включено в стоимость станка |
| 11 | Оправка для балансировки шлифовального круга |
Включено в стоимость станка |
| 12 | Упорная (поводковая) пластина |
Включено в стоимость станка |
| 13 |
Задняя бабка |
Включено в стоимость станка |
| 14 | Упорный центр с твердосплавным наконечником 2 шт. | Включено в стоимость станка |
| 15 | Фланец шлифовального круга |
Включено в стоимость станка |
| 16 | Электрические компоненты Schneider Electric (Франция) |
Включено в стоимость станка |
| 17 | Стенд для балансировки шлифовального круга | Включено в стоимость станка |
| 18 | Гидравлическая система смазки |
Включено в стоимость станка |
| 19 | Система охлаждения СОЖ с баком для охлаждающей жидкости | Включено в стоимость станка |
| 20 | Полная кабинетная защита станка |
Включено в стоимость станка |
| 21 | Рабочее освещение |
Включено в стоимость станка |
| 22 | Выравнивающие клинья для установки станка |
Включено в стоимость станка |
|
23 |
Техническая документация на станок |
Включено в стоимость станка |
| ОПЦИИ, КОТОРЫЕ МОГУТ БЫТЬ УСТАНОВЛЕНЫ ПРИ НЕОБХОДИМОСТИ (ЗА ДОПОЛНИТЕЛЬНУЮ ПЛАТУ) | ||
| 24 | Упорный неподвижный люнет открытого типа | - |
Общие параметры
Бренд
MetalCraft
Модель станка
MК1620Hx500
Система ЧПУ
Siemens
Диаметр наружного шлифования, мм
Ø8 ... Ø200
Расстояние между центрами, мм
500
Высота центров, мм
135
Общая мощность станка, кВт
12
Шлифовальный узел
Размеры шлифовального круга, мм
Ø500 x 50 x Ø203
Макс. скорость шлифовального круга, об/мин
1670
Линейная скорость шлиф.круга, м/с
45
Рабочий стол
Макс. нагрузка на стол, кг
50
Шпиндель
Макс. скорость вращения шпинделя, об/мин
800
Передняя и задняя бабки
Хвостовик передней бабки
MT4
Хвостовик задней бабки
MT4
Точность
Точность позиционирования, мм
±0.004 / ±0.006
Точность повторного позиционирования, мм
≤0.003
Точность линейного перемещения по осям X, Z, мм
0,001
Шероховатость, мкм
Ra ≤0,25
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
2700×1600×11500
Масса станка, кг
2800

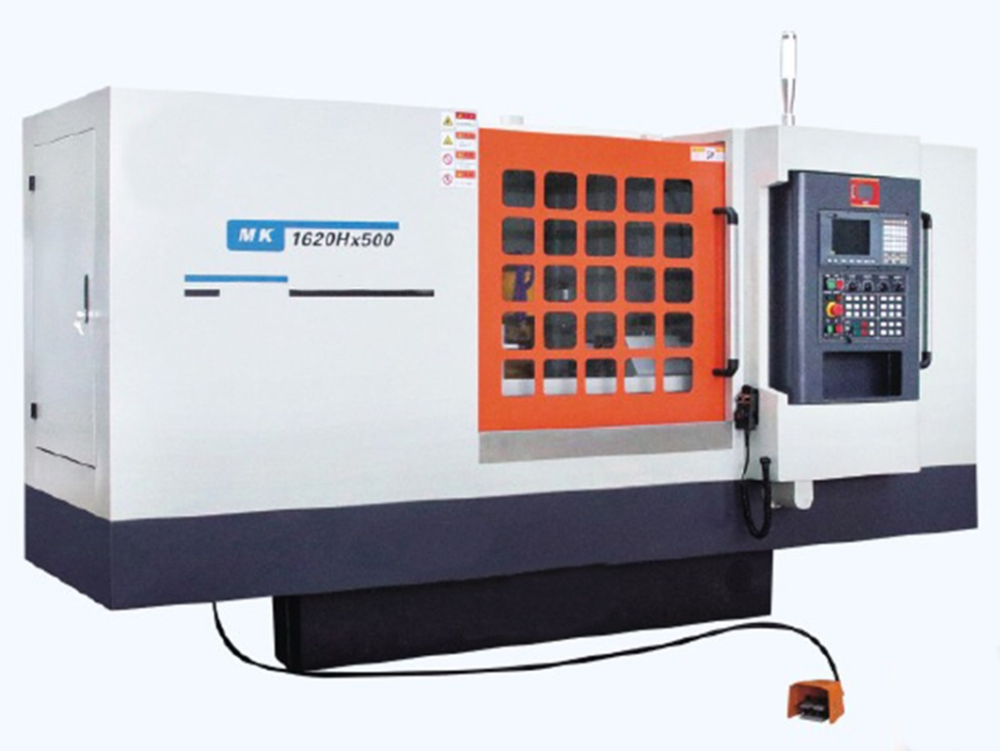

Круглошлифовальный станок MК1620Hx500 с ЧПУ предназначен для правки шлифовальных кругов, производства цилиндрических деталей и заточки фрезерных или сверлильных инструментов. Обрабатывает внешние круглые, конические, линейчатые и радиусные поверхности и пазы. Данный станок обладает высокоточными характеристиками наружного шлифования круглых цилиндрических и торцевых поверхностей, прост в эксплуатации и имеет высокую экономичность и эффективную производительность.
Обрабатываемая деталь, цилиндрический шлифовальный круг, масляный насос и насос системы охлаждения приводятся в действие независимыми приводами от электродвигателей. Движущиеся части станка с электрическим и гидравлическим приводом безопасны и надежны в эксплуатации.
Особенности станка:
• Система автоматизации манипулятора позволяет одному оператору управлять несколькими станками. Станок прост в эксплуатации и требует минимального обучения.
• Автоматическое центрирование, которое препятствует отклонению главного вала шлифовального круга под воздействием нажатия ленты.
• Шпиндель, который имеет центрированное и синхронное движение, позволяет быстро переключаться между обработкой поверхности и зажатием заготовки патроном.
• Долговечные шпиндель шлифовального круга с высокой точностью и жесткостью обладает низкими показателями трения и вибрации.
• Программируемая система смазки обеспечивает своевременную подачу смазки ко всем подвижным частям. Задняя бабка доступна в гидравлическом или ручном исполнении.
• Шпиндель шлифовальной головки поддерживается тремя гидродинамическими подшипниками скольжения.
Обрабатываемая деталь, цилиндрический шлифовальный круг, масляный насос и насос системы охлаждения приводятся в действие независимыми приводами от электродвигателей. Движущиеся части станка с электрическим и гидравлическим приводом безопасны и надежны в эксплуатации.
Особенности станка:
• Система автоматизации манипулятора позволяет одному оператору управлять несколькими станками. Станок прост в эксплуатации и требует минимального обучения.
• Автоматическое центрирование, которое препятствует отклонению главного вала шлифовального круга под воздействием нажатия ленты.
• Шпиндель, который имеет центрированное и синхронное движение, позволяет быстро переключаться между обработкой поверхности и зажатием заготовки патроном.
• Долговечные шпиндель шлифовального круга с высокой точностью и жесткостью обладает низкими показателями трения и вибрации.
• Программируемая система смазки обеспечивает своевременную подачу смазки ко всем подвижным частям. Задняя бабка доступна в гидравлическом или ручном исполнении.
• Шпиндель шлифовальной головки поддерживается тремя гидродинамическими подшипниками скольжения.
