Артикул:
TCK56DY-400.K30.A2-6.12K.203T
1 ¥ = 11.28 ₽
Выбор валюты
Заказать
Заказать
4470х2280х2440
Габаритные размеры (Д x Ш x В, с конвейером), мм
KND
Система ЧПУ
400
Макс. длина точения, мм
Ø560
Макс. диаметр над станиной, мм
Ø300
Макс. диаметр точения, мм
| БОГАТАЯ КОМПЛЕКТАЦИЯ | |||
| № п/п | Наименование | Примечание | Количествo |

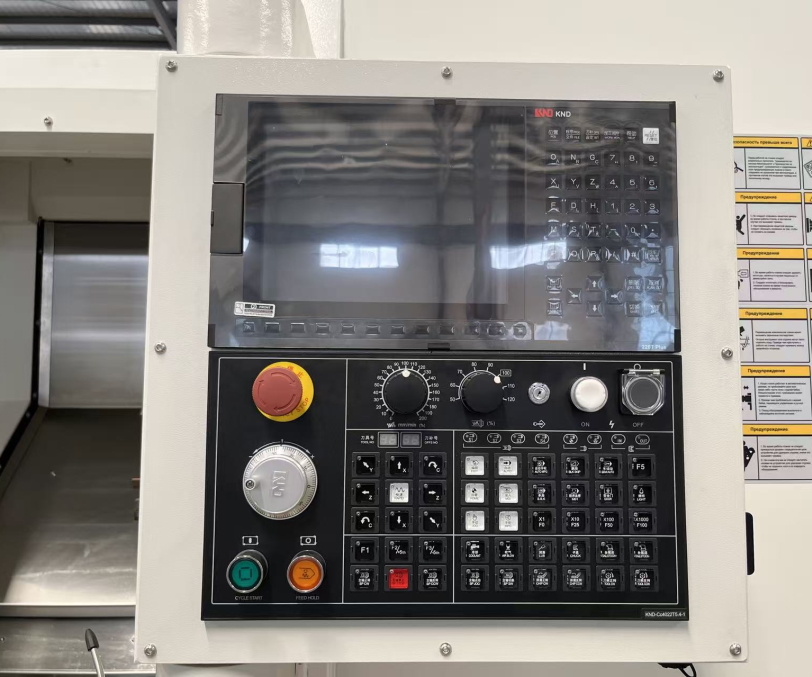

| 1 | Система ЧПУ | KND |
1 шт. |
| 2 |

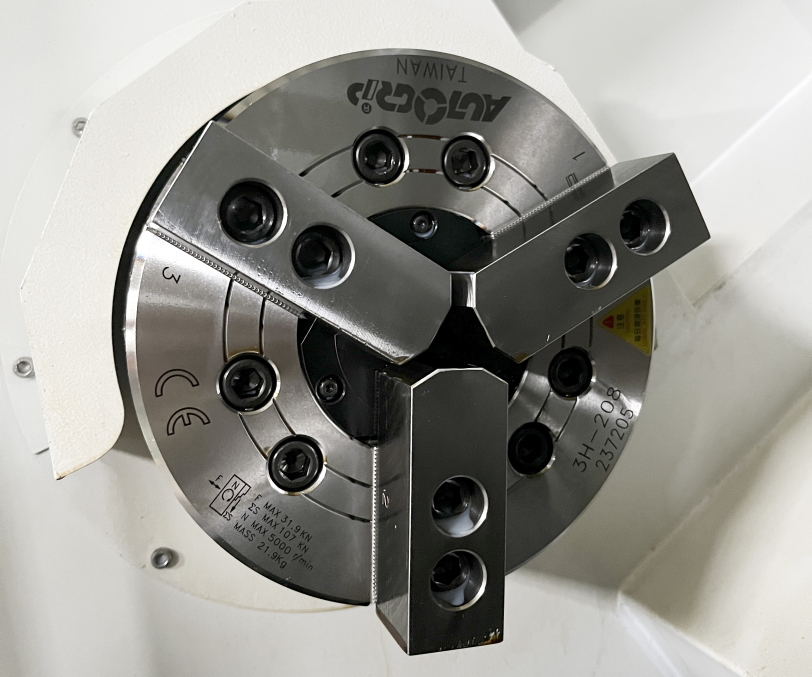

Гидравлический патрон 3-х кулачковый 8" (203 мм) |
Autogrip / SEOAM (Тайвань) |
1 шт. |
| 3 | Мотор-шпиндель | 30 кВт |
1 шт. |
| 4 | Шпиндель А2-6 | Включено в стоимость станка | 1 шт. |
| 5 |
Сервоприводы по осям X / Y / Z |
KND 3,1 / 2,4 / 3.1 кВт |
1 шт. |
| 6 |
ШВП по осям X / Z |
THK / NSK ( Тайвань) |
1 шт. |
| 7 |
Линейные направляющие качения |
HIWIN / PMI (Тайвань) |
1 шт. |

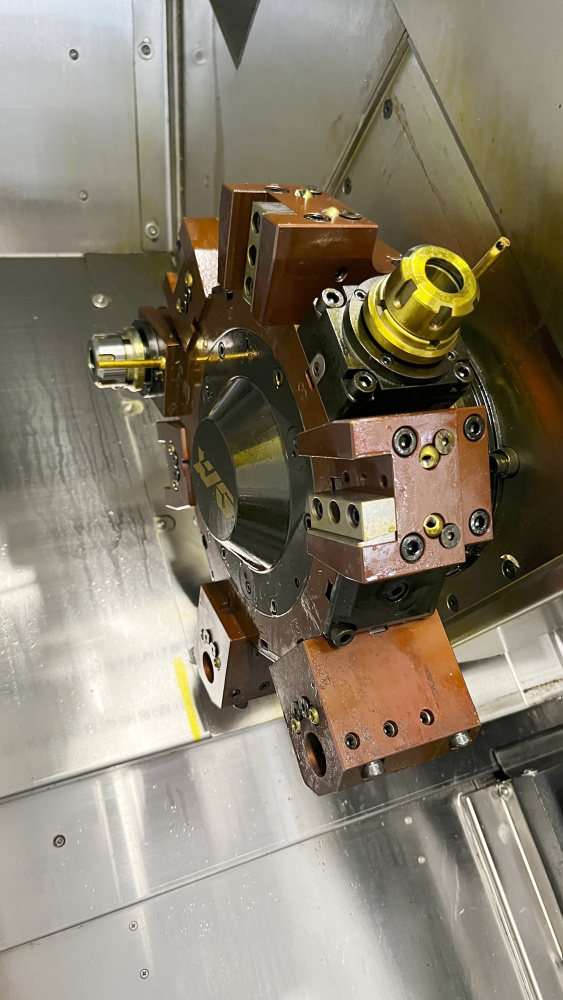

| 8 | Револьверная голова BMT40 на 12 позиций Sanhe | Включено в стоимость станка | 1 шт. |
| 9 |
Приводной радиальный инструментальный блок (0) BMT40 |
Включено в стоимость станка | 1 шт. |
| 10 | Радиальный держатель инструмента для наружного точения | Включено в стоимость станка | 2 шт. |
| 11 |
Держатель торцевого инструмента |
Включено в стоимость станка |
2 шт. |
| 12 | Осевой держатель расточного инструмента |
Включено в стоимость станка |
2 шт. |
| 13 | Приводной осевой инструментальный блок (90) BMT40 | Включено в стоимость станка |
1 шт.. |
| 14 | Переносной пульт управления | Включено в стоимость станка |
1 шт. |
| 15 | Пистолет для подачи СОЖ | Включено в стоимость станка |
1 шт. |
| 16 | Пневматический пистолет | Включено в стоимость станка |
1 шт. |
| 17 |

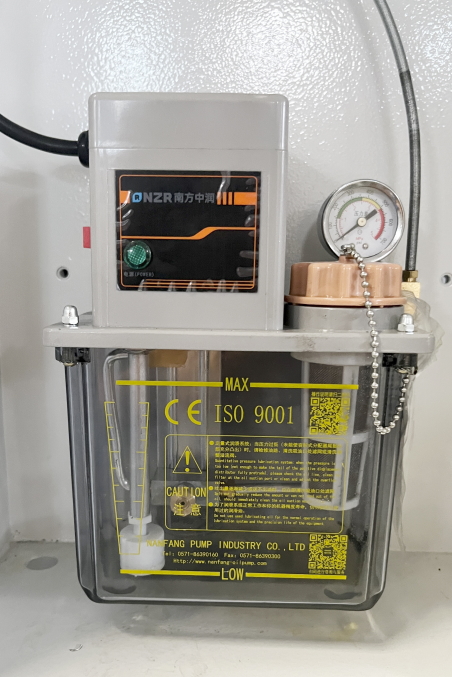

Централизованная система смазки |
Включено в стоимость станка |
1 комп. |
| 18 | Трансформатор | Включено в стоимость станка |
1 комп. |
| 19 | Автоматический конвейер для стружек | Включено в стоимость станка |
1 комп. |
| 20 | Нормы безопасности СЕ | Включено в стоимость станка | 1 шт. |
| 21 | Трехцветный индикатор состояния | Включено в стоимость станка |
1 шт. |
| 22 | Светодиодное освещение | Включено в стоимость станка |
1 шт. |
| 23 | Ящик с установочным приходом | Включено в стоимость станка |
1 комп. |

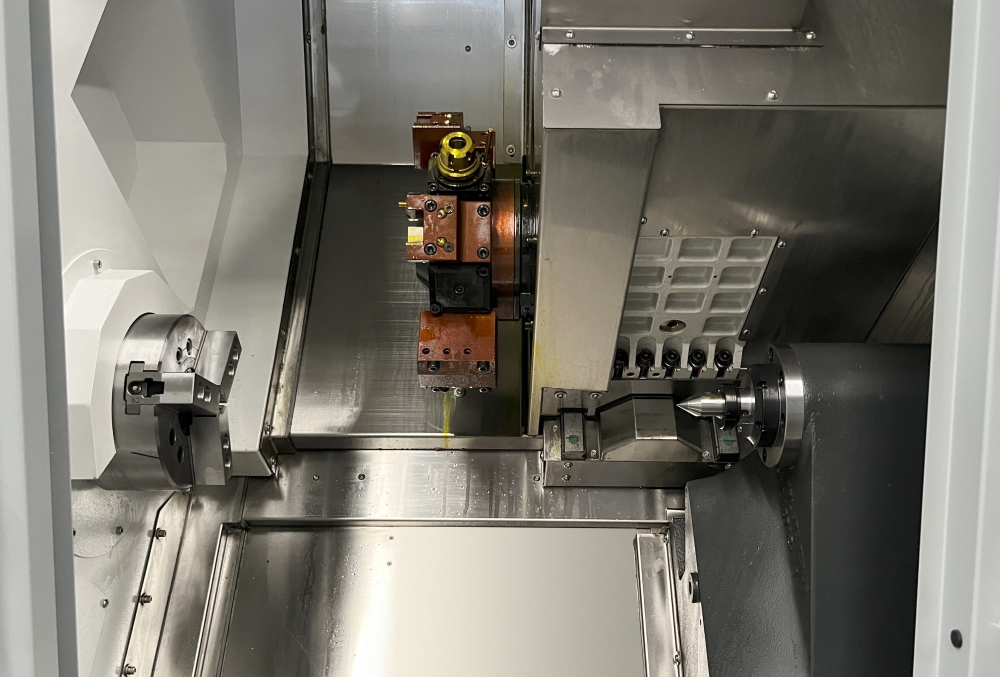

| 24 | Программируемая задняя бабка с гидравлическим приводом с невыдвижной пинолью | Включено в стоимость станка | 1 шт. |

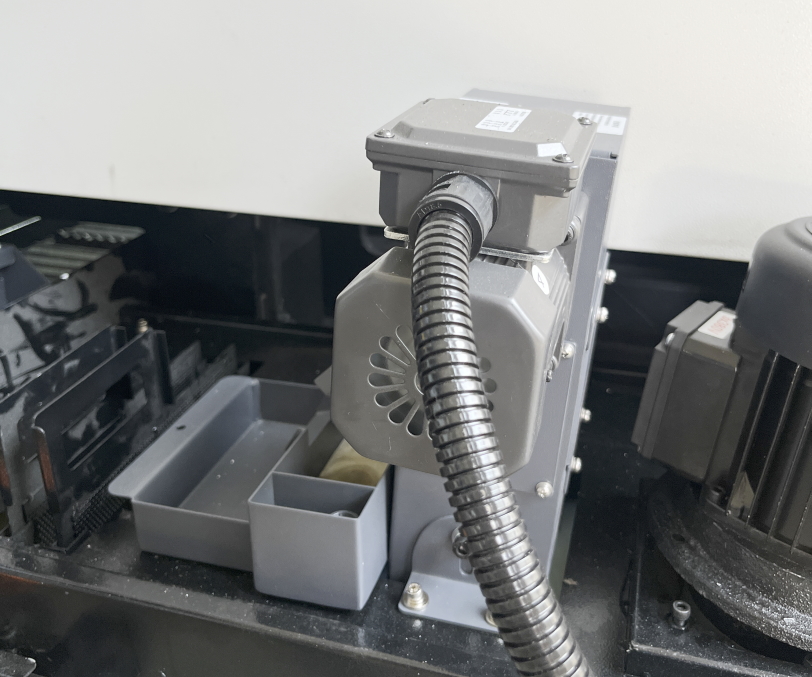

| 25 | Скиммер (маслоотделитель от СОЖ) | Включено в стоимость станка | 1 шт. |

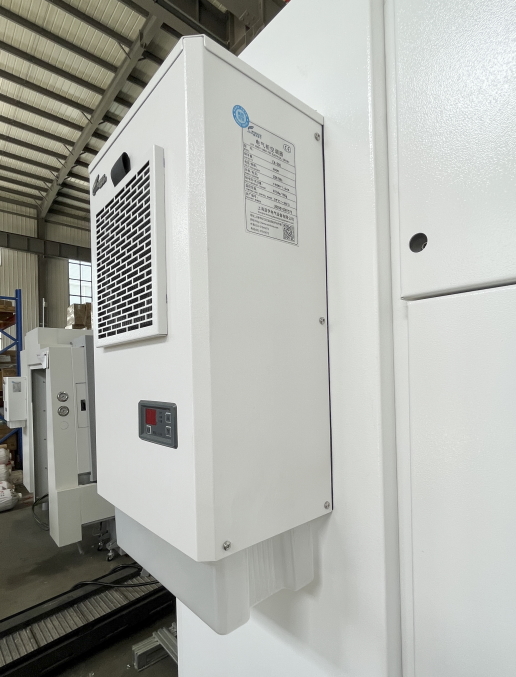

| 26 | Кондиционер электрошкафа | Включено в стоимость станка |
1 шт. |
Общие параметры
Бренд
MetalCraft
Модель станка
ТСК56DY-400
Система ЧПУ
KND
Угол наклона станины
45°
Ось Y
Есть
Люнет
Нет
Параметры обработки
Макс. диаметр над станиной, мм
Ø560
Макс. диаметр точения, мм
Ø300
Макс. диаметр над суппортом, мм
Ø300
Макс. длина точения, мм
400
Перемещение
Ход по оси X / Z / Y, мм
200 / ±30 / 420 / 360°
Ускоренная подача по оси X / Z / Y, м/мин
20 / 20 / -
Мощность привода оси X / Z / Y, кВт
3,1 / 2,4 / 3,1
Точность
Точность позиционирования, мм
0.008 / 0.008 / 0.008
Точность повторного позиционирования, мм
0.004 / 0.004 / 0.004
Шпиндель
Мощность двигателя шпинделя, кВт
18.5
Торец шпинделя
A2-6
Размер токарного патрона
8 " / 203 мм
Диаметр отверстия шпинделя, мм
Ø65
Макс. диаметр прутка, мм
Ø50
Макс. крутящий момент, Нм
106
Макс. скорость вращения шпинделя, об/мин
4000
Револьверная головка
Тип револьверной головки
С приводом (BMT40)
Количество инструментов
12 / Китай
Сечение наружной державки, мм
20 x 20
Диаметр расточной державки, мм
Ø25
Подача СОЖ через револьверную головку
Включено

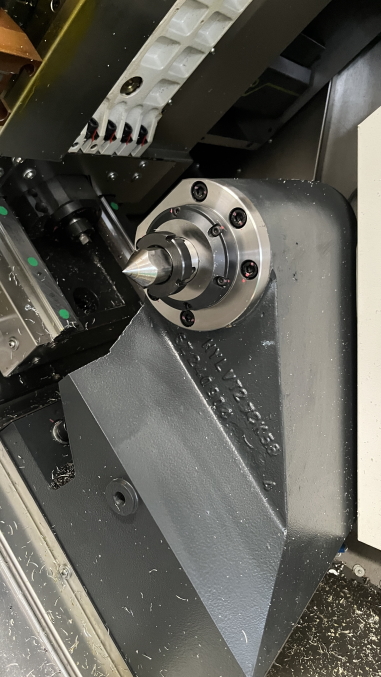

Задняя бабка
Перемещение задней бабки, мм
400
Конус пиноли задней бабки
MT4
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
3900 x 2200 x 2400
Габаритные размеры (Д x Ш x В, с конвейером), мм
4470х2280х2440
Масса станка, кг
3700
Токарный станок MetalCraft ТСК56DY-400.K30.A2-6.12K.203T с ЧПУ используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Револьверная головка с приводом расширяет функиональные возможности обработки и позволяет дополнительно выполнять фрезерование, а также вне осевое сверление и нарезание резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения HIWIN (Тайвань) / PMI (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам TNK / NSK (Япония) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления KND 220T plus позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
Особенности станка ТСК56DY-400.K30.A2-6.12K.203T:
• Широкие возможности обработки благодаря дополнительной оси Y
• Револьверная головка на 12 позиций (BMT40, с приводным иструментом)
• Надежные и высокопроизводительные привода KND
• Станина с наклоном 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEM) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
Особенности станка ТСК56DY-400.K30.A2-6.12K.203T:
• Широкие возможности обработки благодаря дополнительной оси Y
• Револьверная головка на 12 позиций (BMT40, с приводным иструментом)
• Надежные и высокопроизводительные привода KND
• Станина с наклоном 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEM) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
