Артикул:
TCK60DY-1000.F30.A2-6.12K.203T
1 ¥ = 11.28 ₽
Выбор валюты
Заказать
Заказать
5100х2300х2600
Габаритные размеры (Д x Ш x В, с конвейером), мм
Fanuc
Система ЧПУ
1000
Макс. длина точения, мм
Ø600
Макс. диаметр над станиной, мм
Ø430
Макс. диаметр точения, мм
| БОГАТАЯ КОМПЛЕКТАЦИЯ | |||
| № п/п | Наименование | Примечание | Количествo |
| 1 | Система ЧПУ |
FANUC 0i -Tf(5) Plus (Япония) |
1 шт. |
| 2 |
Гидравлический патрон 3-х кулачковый 8" (203 мм) |
Autogrip / SEOAM (Тайвань) |
1 шт. |
| 3 | Мотор-шпиндель | 30 кВт |
1 шт. |
| 4 | Шпиндель А2-6 | Включено в стоимость станка | 1 шт. |
| 5 |
Сервоприводы по осям X / Y / Z |
FANUC βisc12 1,8кВт (Япония) |
1 шт. |
| 6 |
ШВП по осям X / Z |
THK / NSK ( Тайвань) |
1 шт. |
| 7 |
Линейные направляющие качения 45мм |
HIWIN / PMI (Тайвань) |
1 шт. |
| 8 | Револьверная голова BMT55 на 12 позиций Sanhe | Включено в стоимость станка | 1 шт. |
| 9 |
Приводной радиальный инструментальный блок (0) BMT55 |
Включено в стоимость станка | 1 шт. |
| 10 | Радиальный держатель инструмента для наружного точения | Включено в стоимость станка | 2 шт. |
| 11 |
Держатель торцевого инструмента |
Включено в стоимость станка |
2 шт. |
| 12 | Осевой держатель расточного инструмента |
Включено в стоимость станка |
2 шт. |
| 13 | Приводной осевой инструментальный блок (90) BMT55 | Включено в стоимость станка |
1 шт.. |
| 14 | Переносной пульт управления | Включено в стоимость станка |
1 шт. |
| 15 | Пистолет для подачи СОЖ | Включено в стоимость станка |
1 шт. |
| 16 | Пневматический пистолет | Включено в стоимость станка |
1 шт. |
| 17 |
Централизованная система смазки |
Включено в стоимость станка |
1 комп. |
| 18 | Трансформатор | Включено в стоимость станка |
1 комп. |
| 19 | Автоматический конвейер для стружек | Включено в стоимость станка |
1 комп. |
| 20 | Нормы безопасности СЕ | Включено в стоимость станка | 1 шт. |
| 21 | Трехцветный индикатор состояния | Включено в стоимость станка |
1 шт. |
| 22 | Светодиодное освещение | Включено в стоимость станка |
1 шт. |
| 23 | Ящик с установочным приходом | Включено в стоимость станка |
1 комп. |
| 24 | Программируемая задняя бабка с гидравлическим приводом с невыдвижной пинолью | Включено в стоимость станка | 1 шт. |
| 25 | Скиммер (маслоотделитель от СОЖ) | Включено в стоимость станка | 1 шт. |
| 26 | Кондиционер электрошкафа | Включено в стоимость станка |
1 шт. |
Общие параметры
Бренд
MetalCraft
Модель станка
ТСК60DY-1000
Система ЧПУ
Fanuc
Угол наклона станины
45°
Ось Y
Есть
Люнет
Нет
Параметры обработки
Макс. диаметр над станиной, мм
Ø600
Макс. диаметр точения, мм
Ø430
Макс. диаметр над суппортом, мм
Ø400
Макс. длина точения, мм
1000
Перемещение
Ход по оси X / Z / Y, мм
280/±50/1050/360º
Ускоренная подача по оси X / Z / Y, м/мин
15 / 15 / -
Мощность привода оси X / Z / Y, кВт
1.8 / 1.8 / 1,8
Точность
Точность позиционирования, мм
0.011 / 0.016
Точность повторного позиционирования, мм
0.006 / 0.009 / 0.006
Шпиндель
Мощность двигателя шпинделя, кВт
18.5
Торец шпинделя
A2-6
Размер токарного патрона
8 " / 203 мм
Диаметр отверстия шпинделя, мм
Ø65
Макс. диаметр прутка, мм
Ø50
Макс. крутящий момент, Нм
106
Макс. скорость вращения шпинделя, об/мин
4000
Револьверная головка
Тип револьверной головки
С приводом (BMT55)
Количество инструментов
12 / Китай
Сечение наружной державки, мм
25 x 25
Диаметр расточной державки, мм
Ø32
Подача СОЖ через револьверную головку
Включено
Задняя бабка
Тип задней бабки
С гидравлическим приводом (пиноль невыдвижная)
Перемещение задней бабки, мм
950
Конус пиноли задней бабки
MT5
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
5100 x 2290 x 2550
Габаритные размеры (Д x Ш x В, с конвейером), мм
5100х2300х2600
Масса станка, кг
5000

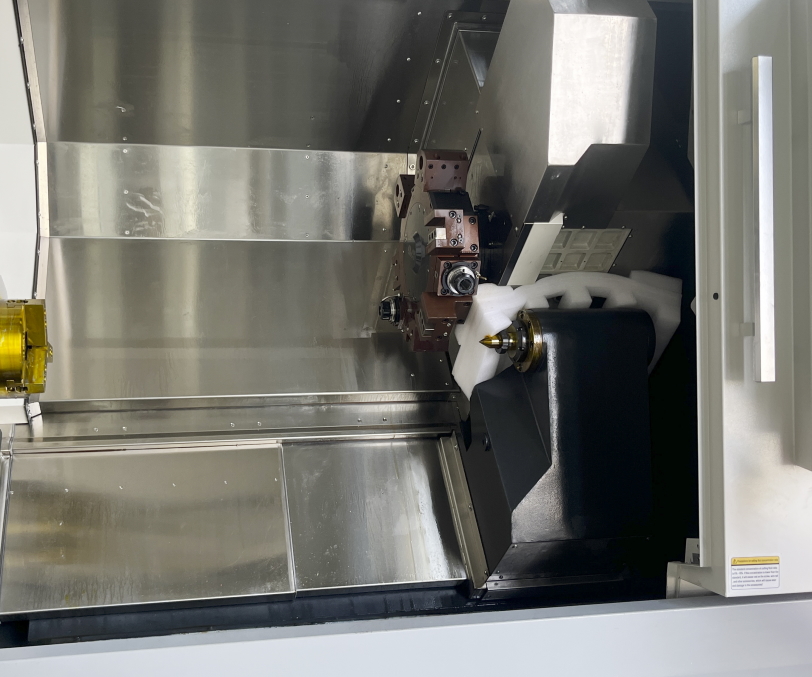

Токарный станок MetalCraft ТСК60DY-1000.F30.A2-6.12K.203T с ЧПУ используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Tf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
Особенности станка ТСК60DY-1000.F30.A2-6.12K.203T:
• Максимальная длина обработки 1000 мм
• Широкие возможности обработки благодаря дополнительной оси Y
• Мотор-шпиндель мощностью - 30 кВт

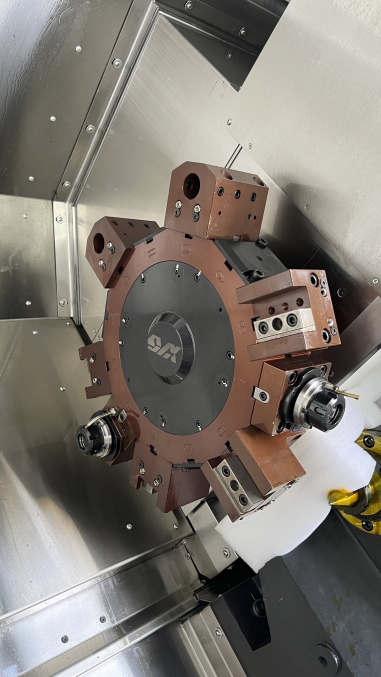

• Револьверная головка на 12 позиций (BMT55, с приводным иструментом)
• Надежные и высокопроизводительные привода FANUC (Япония)
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEM) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
Особенности станка ТСК60DY-1000.F30.A2-6.12K.203T:
• Максимальная длина обработки 1000 мм
• Широкие возможности обработки благодаря дополнительной оси Y
• Мотор-шпиндель мощностью - 30 кВт
• Револьверная головка на 12 позиций (BMT55, с приводным иструментом)
• Надежные и высокопроизводительные привода FANUC (Япония)
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEM) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
