Артикул:
TCK60D-1000.F15/18,5.A2-8.12G.254T.R
1 ¥ = 10.87 ₽
Выбор валюты
Заказать
Заказать
Fanuc
Система ЧПУ
1000
Макс. длина точения, мм
Ø600
Макс. диаметр над станиной, мм
Ø430
Макс. диаметр точения, мм
15 / 18.5
Мощность двигателя шпинделя, кВт
| БОГАТАЯ КОМПЛЕКТАЦИЯ | |||
| № п/п | Наименование | Примечание | Количество |

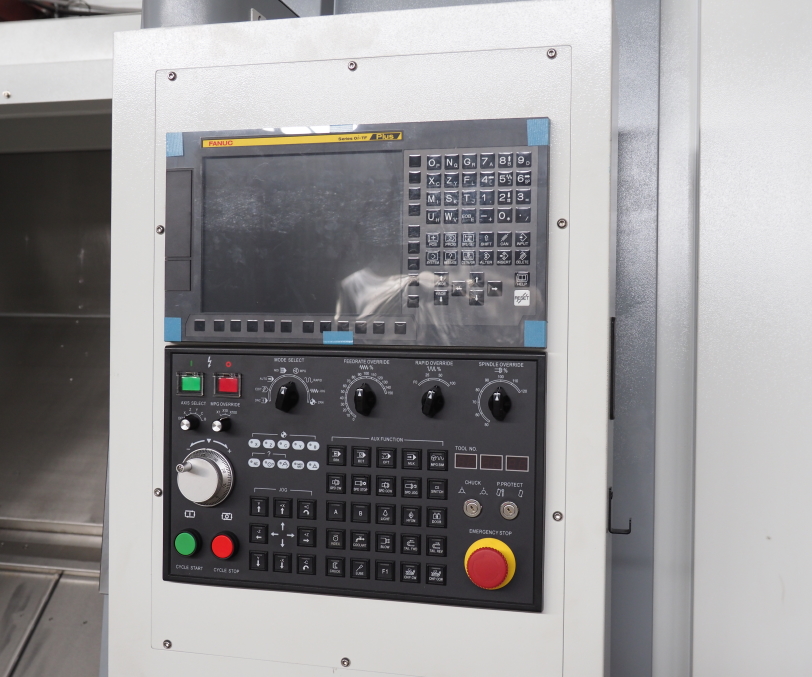

| 1 | Система ЧПУ |
FANUC 0i Tf(5) Plus (Япония) |
1 шт. |
| 2 | Шпиндель А2-8 | Sprintec (Тайвань) |
1 шт. |
| 3 | Двигатель шпинделя (увеличенный крутящий момент 143 / 236 Н*м) |
FANUC BilP30-8000 (Япония) 15 / 18,5 кВт |
1 шт. |
| 4 |
Подшипники шпинделя |
NSK (Япония) |
1 шт. |
| 5 |
Сервоприводы по осям X / Z |
FANUC (Япония) |
1 шт. |
| 6 |
ШВП по осям X / Z |
NSK (Япония) |
1 шт. |
| 7 |
Линейные направляющие роликового типа по осям X / Z |
Hiwin / PMI (Тайвань) |
1 шт. |
| 8 | Гидравлический 3-х кулачковый патрон 10" (254 мм) |
Autogrip (Тайвань) |
1 шт. |
| 9 |

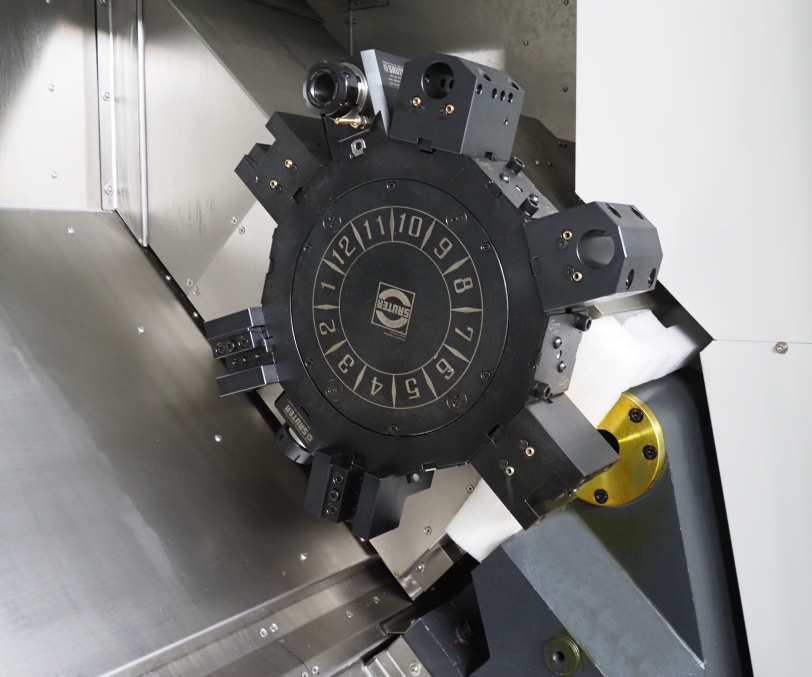

Револьверная головка BMT65 на 12 позиций |
Sauter (Германия) |
1 шт. |

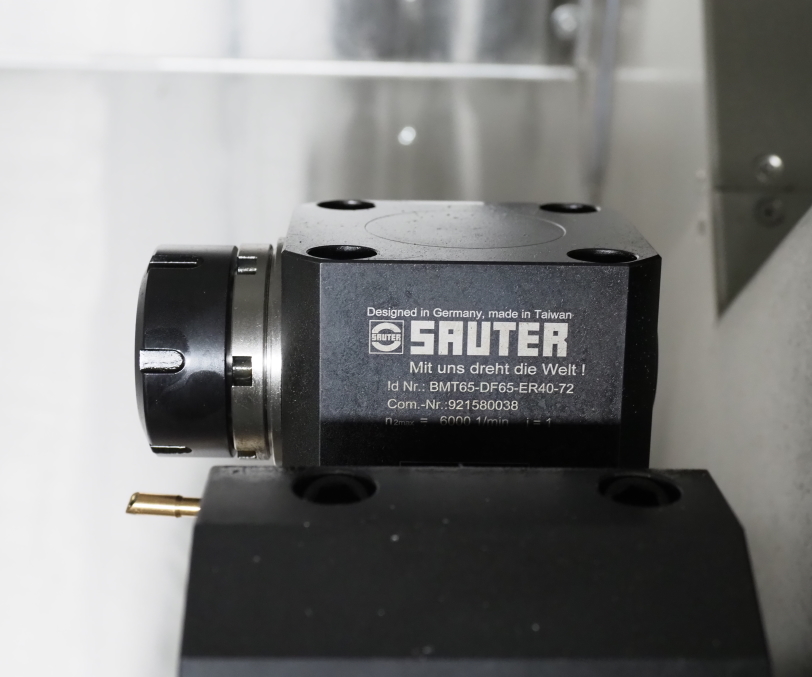

| 10 | Приводной осевой инструментальный блок BMT65 (90°) Sauter (Германия) |
Включено в стоимость станка |
1 шт. |
|
11 |
Приводной радиальный инструментальный блок BMT65 (0°) Sauter (Германия) |
Включено в стоимость станка |
1 шт. |
| 12 |
Радиальный держатель инструмента для наружного точения |
Включено в стоимость станка |
3 шт. |
| 13 | Держатель торцевого инструмента |
Включено в стоимость станка |
2 шт. |
| 14 | Держатель расточного инструмента |
Включено в стоимость станка |
3 шт. |
| 15 | Переходные втулки |
Включено в стоимость станка |
1 комп. |
| 16 | Переносной пульт управления |
Включено в стоимость станка |
1 шт. |
| 17 | Пистолет для подачи СОЖ |
Включено в стоимость станка |
1 шт. |
| 18 | Пневматический пистолет |
Включено в стоимость станка |
1 шт. |
| 19 |
Гидравлическая программируемая задняя бабка (пиноль невыдвижная) с вращающимся центром МТ5 |
Включено в стоимость станка |
1 шт. |
| 20 |

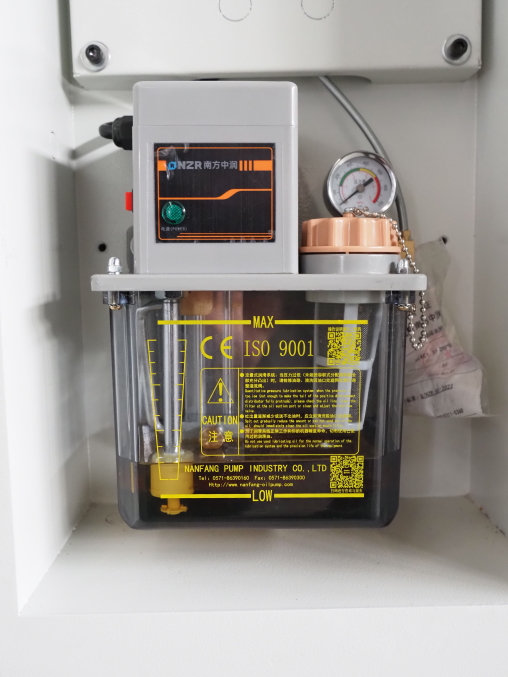

Система автоматической смазки |
Включено в стоимость станка |
1 комп. |
| 21 | Трансформатор 380 В / 50 Гц / 3 фазы |
Включено в стоимость станка |
1 комп. |
| 22 | Автоматический конвейер для стружки |
Включено в стоимость станка |
1 комп. |
| 23 |
Стандарт СЕ, блокировка двери, трехцветный индикатор состояния |
Включено в стоимость станка |
1 шт. |
| 24 | Светодиодное рабочее освещение |
Включено в стоимость станка |
1 шт. |
| 25 | Установочные опоры и ящик с монтажным инструментом |
Включено в стоимость станка |
1 комп. |

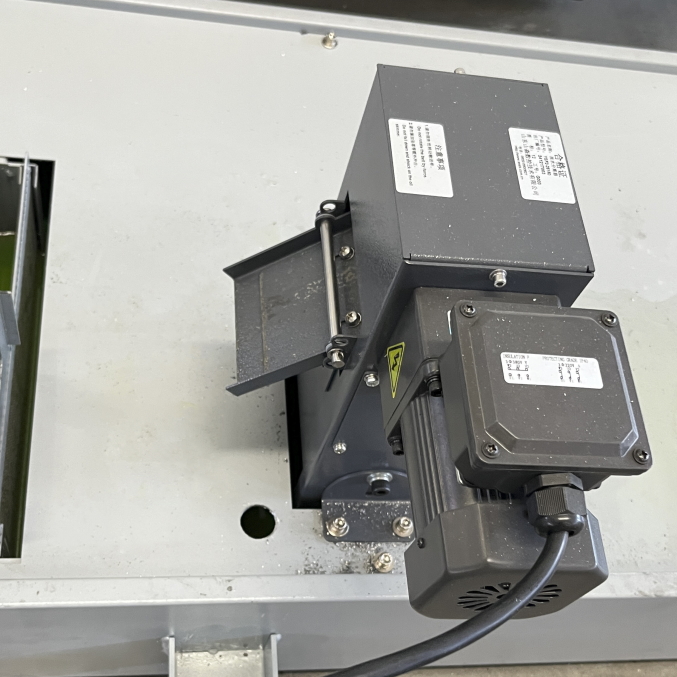

| 26 | Скиммер (маслоотделитель) | Включено в стоимость станка | 1 шт. |

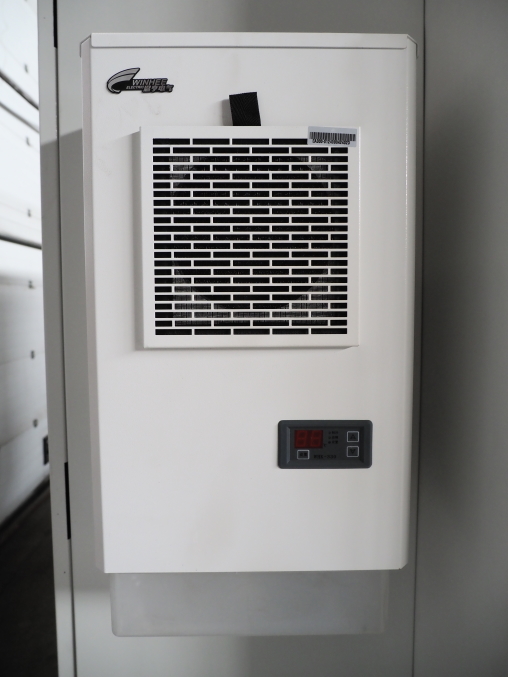

| 27 | Кондиционер электрошкафа | Включено в стоимость станка | 1 шт. |
| 28 | Система диалогового программирования Manual Guide Oi | Включено в стоимость станка | 1 шт. |
| 29 | Датчик привязки инструмента HPMA Renishaw (Великобритания) | Включено в стоимость станка | 1 шт. |
Общие параметры
Наличие
В пути
Бренд
MetalCraft
Модель станка
TCK60D-1000
Система ЧПУ
Fanuc
Угол наклона станины
45°
Ось Y
Нет
Датчик измерения инструмента
Renishaw HPMA
Люнет
Нет
Параметры обработки
Макс. диаметр над станиной, мм
Ø600
Макс. диаметр точения, мм
Ø430
Макс. диаметр над суппортом, мм
Ø370
Макс. длина точения, мм
1000
Перемещение
Ход по оси X / Z / Y, мм
280 / 1050
Ускоренная подача по оси X / Z / Y, м/мин
20 / 20 / -
Модель двигателя оси X / Z
Fanuc βisc22/3000B βisc22/3000
Мощность привода оси X / Z / Y, кВт
2.5 / 2.5 / -
Точность
Точность позиционирования, мм
0.011 / 0.016
Точность повторного позиционирования, мм
0.006 / 0.009
Шпиндель
Мощность двигателя шпинделя, кВт
15 / 18.5
Торец шпинделя
A2-8
Размер токарного патрона
10 " / 254 мм
Диаметр отверстия шпинделя, мм
Ø80
Макс. диаметр прутка, мм
Ø70
Макс. крутящий момент, Нм
143 / 236
Макс. скорость вращения шпинделя, об/мин
3000
Револьверная головка
Тип револьверной головки
С приводом (BMT65)
Количество инструментов
12 / Германия
Макс. скорость инструмента, об/мин
4000
Мощность привода инструмента, кВт
3.7 / 5.5
Сечение наружной державки, мм
25 x 25
Диаметр расточной державки, мм
Ø40
Подача СОЖ через револьверную головку
Включено
Задняя бабка
Тип задней бабки
С гидравлическим приводом (пиноль невыдвижная)
Перемещение задней бабки, мм
950
Конус пиноли задней бабки
MT5
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
4800 x 2270 x 2480
Масса станка, кг
4800

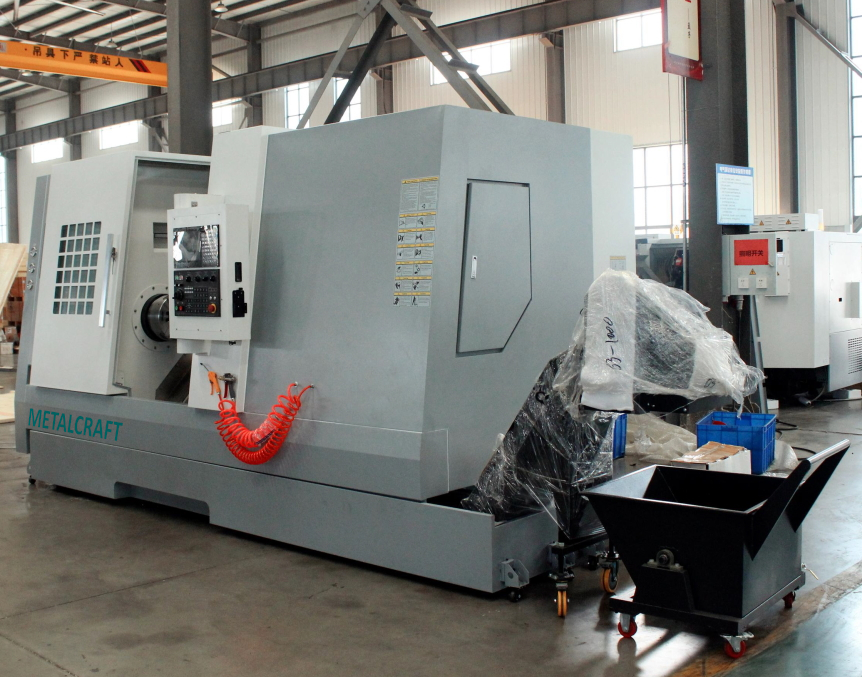

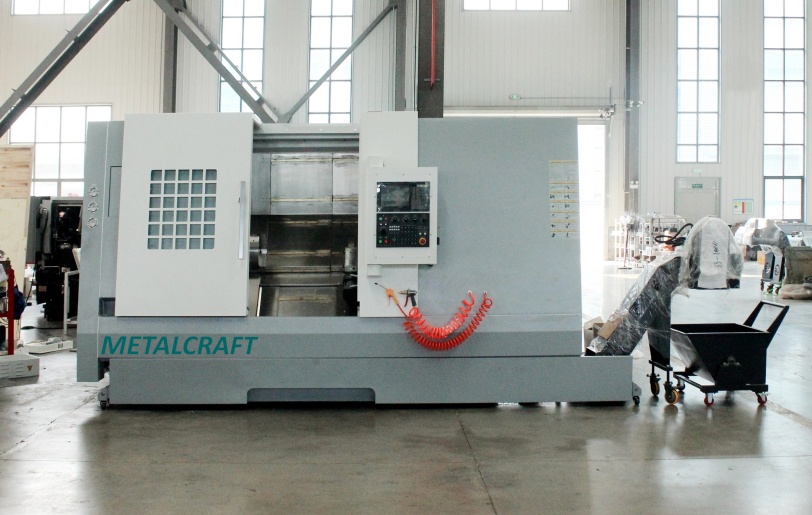

Токарный станок MetalCraft ТСК60D-1000.F.15/18,5.A2-8.12G.254T.R с ЧПУ используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Tf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
Особенности станка ТСК60D-1000.F.15/18,5.A2-8.12G.254T.R:
• Максимальная длина обработки 1000 мм
• Револьверная головка Sauter (Германия) на 12 позиций (BMT65, с приводным иструментом)
• Надежные и высокопроизводительные привода FANUC (Япония)
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система привязки инструмента HPMA Renishaw (Великобритания)
Особенности станка ТСК60D-1000.F.15/18,5.A2-8.12G.254T.R:
• Максимальная длина обработки 1000 мм
• Револьверная головка Sauter (Германия) на 12 позиций (BMT65, с приводным иструментом)
• Надежные и высокопроизводительные привода FANUC (Япония)
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система привязки инструмента HPMA Renishaw (Великобритания)
