С осью Y
Артикул:
TCK60DY-500.K30.A2-6.12.203T
1 ¥ = 10.58 ₽
Выбор валюты
Заказать
Заказать
KND
Система ЧПУ
500
Макс. длина точения, мм
Ø600
Макс. диаметр над станиной, мм
Ø430
Макс. диаметр точения, мм
18.5
Мощность двигателя шпинделя, кВт
| БОГАТАЯ КОМПЛЕКТАЦИЯ | |||
| № п/п | Наименование | Примечание | Количествo |
| 1 | Система ЧПУ | KND |
1 шт. |
| 2 |
Гидравлический патрон 3-х кулачковый 8" (203 мм) |
Autogrip / SEOAM (Тайвань) |
1 шт. |
| 3 | Мотор-шпиндель | 30 кВт ( Увелич кроутящий момент - 144 Н*м) |
1 шт. |
| 4 | Шпиндель А2-6 | Включено в стоимость станка | 1 шт. |
| 5 |
Сервоприводы по осям X / Y / Z |
KND 4,8 / 2,4 / 3,1 кВт |
1 шт. |
| 6 |
ШВП по осям X / Z |
THK / NSK ( Тайвань) |
1 шт. |
| 7 |
Линейные направляющие качения 45мм |
HIWIN / PMI (Тайвань) |
1 шт. |
| 8 | Револьверная голова BMT55 на 12 позиций Sanhe | Включено в стоимость станка | 1 шт. |
| 9 |
Приводной радиальный инструментальный блок (0) BMT55 |
Включено в стоимость станка | 1 шт. |
| 10 | Радиальный держатель инструмента для наружного точения | Включено в стоимость станка | 2 шт. |
| 11 |
Держатель торцевого инструмента |
Включено в стоимость станка |
2 шт. |
| 12 | Осевой держатель расточного инструмента |
Включено в стоимость станка |
2 шт. |
| 13 | Приводной осевой инструментальный блок (90) BMT55 | Включено в стоимость станка |
1 шт.. |
| 14 | Переносной пульт управления | Включено в стоимость станка |
1 шт. |
| 15 | Пистолет для подачи СОЖ | Включено в стоимость станка |
1 шт. |
| 16 | Пневматический пистолет | Включено в стоимость станка |
1 шт. |
| 17 |
Централизованная система смазки |
Включено в стоимость станка |
1 комп. |
| 18 | Трансформатор | Включено в стоимость станка |
1 комп. |
| 19 | Автоматический конвейер для стружек | Включено в стоимость станка |
1 комп. |
| 20 | Нормы безопасности СЕ | Включено в стоимость станка | 1 шт. |
| 21 | Трехцветный индикатор состояния | Включено в стоимость станка |
1 шт. |
| 22 | Светодиодное освещение | Включено в стоимость станка |
1 шт. |
| 23 | Ящик с установочным приходом | Включено в стоимость станка |
1 комп. |
| 24 | Программируемая задняя бабка с гидравлическим приводом с невыдвижной пинолью | Включено в стоимость станка | 1 шт. |
| 25 | Скиммер (маслоотделитель от СОЖ) | Включено в стоимость станка | 1 шт. |
| 26 | Кондиционер электрошкафа | Включено в стоимость станка |
1 шт. |
Общие параметры
Бренд
MetalCraft
Модель
ТСК60DY-500
Система ЧПУ
KND
Угол наклона станины
45°
Ось Y
Есть
Параметры обработки
Макс. диаметр точения, мм
Ø430
Макс. диаметр над суппортом, мм
Ø400
Макс. длина точения, мм
500
Макс. диаметр над станиной, мм
Ø600
Перемещение
Ход по оси X / Z / Y, мм
280/±50/550/360º
Ускоренная подача по оси X / Z / Y, м/мин
20 / 20 / -
Мощность привода оси X / Z / Y, кВт
4,8 / 3,1 / 2,4
Шпиндель
Торец шпинделя
A2-6
Размер токарного патрона
8 " / 203 мм (Тайвань)
Диаметр отверстия шпинделя, мм
Ø65
Макс. диаметр прутка, мм
Ø50
Макс. крутящий момент, Нм
106
Мощность двигателя шпинделя, кВт
18.5
Макс. скорость вращения шпинделя, об/мин
4000
Револьверная голова
Тип револьверной головы
С приводом инструмента (BMT55)
Количество инструментов
12
Сечение наружной державки, мм
25 x 25
Диаметр расточной державки, мм
Ø32
Подача СОЖ через револьверную головку
Включено
Задняя бабка
Тип задней бабки
С гидравлическим приводом (пиноль невыдвижная)
Перемещение задней бабки, мм
550
Конус пиноли задней бабки
MT5
Точность
Точность позиционирования, мм
0.008 / 0.008
Точность повторного позиционирования, мм
0.004 / 0.004 / 0.004
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
4500 x 2290 x 2550
Масса станка, кг
4500

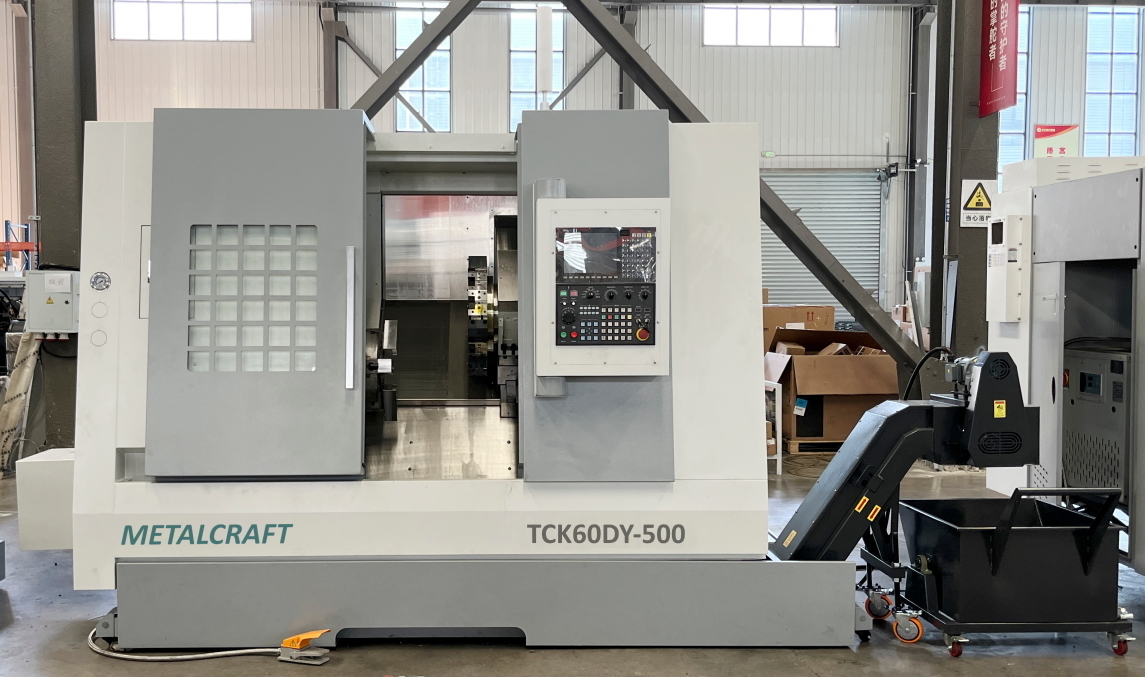

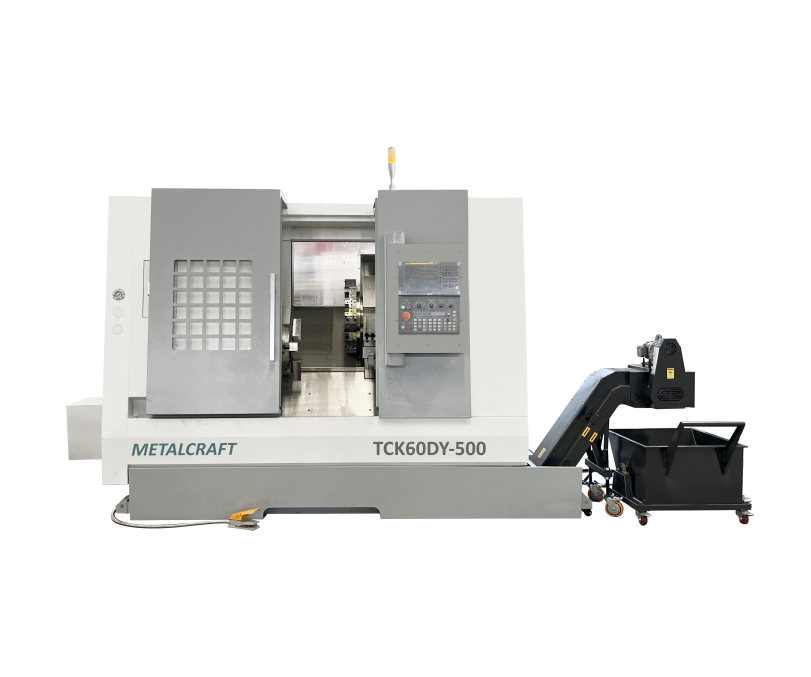

Токарный станок MetalCraft ТСК60DY-500.K30.A2-6.12.203T с ЧПУ используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Револьверная голова с приводом расширяет функиональные возможности обработки и позволяет дополнительно выполнять фрезерование, а также внеосевое сверление и нарезание резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления KND 220T plus позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
Особенности станка ТСК60D-500.F30.A2-6.12.203T:
• Широкие возможности обработки благодаря дополнительной оси Y
• Максимальная длина обработки 500 мм
• Револьверная голова на 12 позиций (BMT55, с приводным иструментом)
• Мотор-шпиндель мощностью - 30 кВт
• Надежные и высокопроизводительные привода KND
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEM) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
Особенности станка ТСК60D-500.F30.A2-6.12.203T:
• Широкие возможности обработки благодаря дополнительной оси Y
• Максимальная длина обработки 500 мм
• Револьверная голова на 12 позиций (BMT55, с приводным иструментом)
• Мотор-шпиндель мощностью - 30 кВт
• Надежные и высокопроизводительные привода KND
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEM) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
