Артикул:
H36
1 ¥ = 11.28 ₽
Выбор валюты
Заказать
Заказать
SYNTEC 22TA
Система ЧПУ
350
Макс. длина точения, мм
Ø400
Макс. диаметр над станиной, мм
Ø380
Макс. диаметр точения, мм
3.7
Мощность двигателя шпинделя, кВт
| № п/п | Наименование | Примечание | Количество |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||
| 1 | Система управления | SYNTEC 22TA (Тайвань) |
1 шт. |
|
2 |

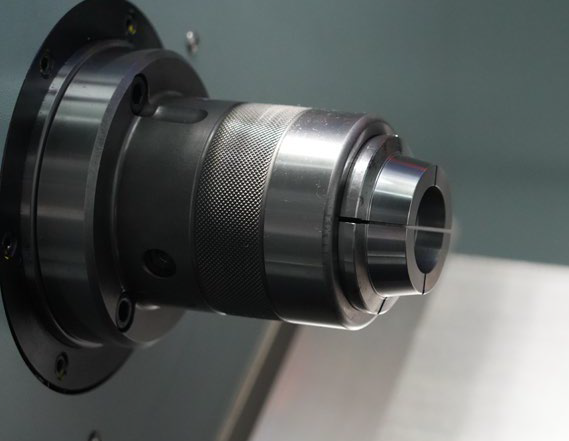

Гидравлическая система с цанговым токарным патроном 5" (127 мм) |
Тайвань |
1 шт. |
| 3 |
Двигатель шпинделя |
SYNTEC |
1 шт. |
| 4 | Подшипники шпинделя | SKF (Швеция) |
1 шт. |
| 5 | Сервоприводы по осям - X / Z | YASKAWA / YASKAWA |
1 шт. |
| 6 | Винтовая пара по осям - X / Z | THK (Япония) |
1 шт. |
| 7 |
Линейные направляющие качения шариковые по осям - X / Z |
THK (Япония) |
1 шт. |
| 8 | Инструментальная панель (стол) с Т-пазами | - |
1 шт. |
| 9 |

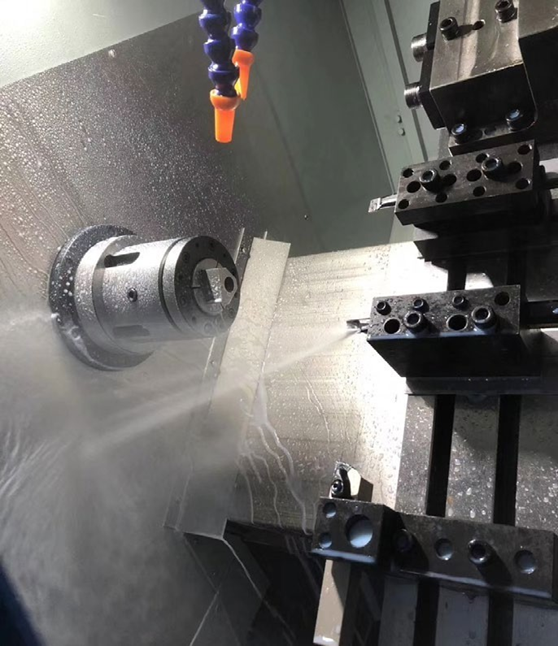

Радиальный держатель статического инструмента |
- |
5 шт. |
| 10 |
Осевой держатель статического инструмента |
- |
3 шт. |
| 11 | Станция СОЖ, включая насос и бак | - |
1 шт. |
| 12 | Централизованная система смазки | - |
1 комп. |
| 13 | Бак для стружки | - |
1 комп. |
| 14 |
Трехцветный индикатор состояния |
- | 1 шт. |
| 15 | Светодиодное рабочее освещение | - |
1 шт. |
| 16 | Полная кабинетная защита станка и установочные опоры | - | 1 комп. |
| 17 | Ящик с монтажным инструментом | - |
1 комп. |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |||
| 18 | Стружечный конвейер с баком для стружки |
По согласованию |
|
| 19 | Скиммер (маслоотделитель СОЖ) |
По согласованию |
|
| 20 | Кондиционер электрошкафа |
По согласованию |
|

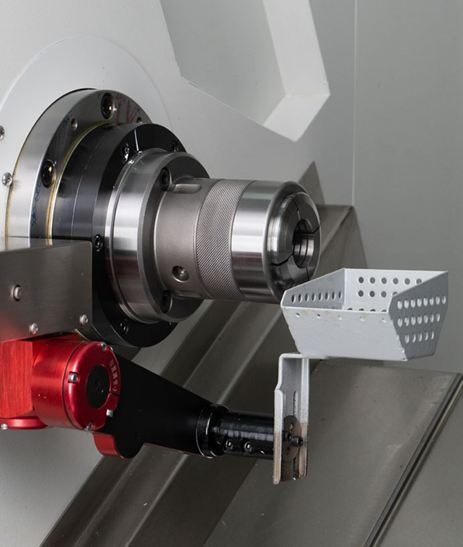

| 21 | Улавливатель деталей с ленточным транспортером и накопителем |
По согласованию |
|
Общие параметры
Биение, мм
≤0.003
Бренд
MetalCraft
Модель станка
H36
Система ЧПУ
SYNTEC 22TA
Угол наклона станины
30°
Параметры обработки
Макс. диаметр над станиной, мм
Ø400
Макс. диаметр точения, мм
Ø380
Макс. длина точения, мм
350
Диаметр обрабатываемого прутка, мм
Ø35
Перемещение
Ход по оси X / Z / Y, мм
800 / 250
Ускоренная подача по оси X / Z / Y, м/мин
25 / 25 / -
Модель двигателя оси X / Z
YASKAWA / YASKAWA
Мощность привода оси X / Z / Y, кВт
1.3 / 1.3
Точность
Точность позиционирования, мм
≤0.010
Точность повторного позиционирования, мм
±0.003
Шпиндель
Мощность двигателя шпинделя, кВт
3.7
Размер токарного патрона
5 " / 127 мм
Диаметр отверстия шпинделя, мм
Ø43
Макс. скорость вращения шпинделя, об/мин
4000
Револьверная головка
Количество инструментов
8
Размер инструмента, мм
□25 х 25
Инструментальные блоки
Кол-во инструментов для наружной обработки, шт.
5
Допустимый крутящий момент
Номинальная мощность, кВт
9
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
2230 × 1560 × 1770
Масса станка, кг
2400

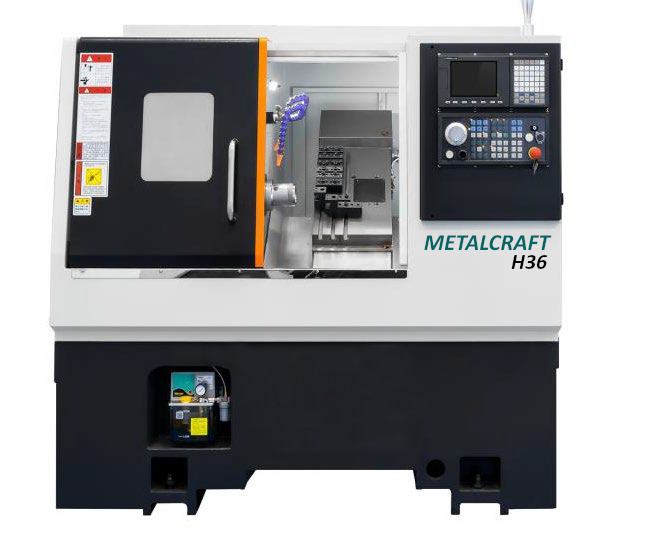

Токарный станок с ЧПУ MetalCraft модели H36 используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение.
Особенности:
• В станках серии H36 используется цельнолитая интегрированная чугунная станина с большим коэффициентом демпфирования вибраций и малым коэффициентом деформаций.
Конструкция с углом наклона станины в 30° позволяет оператору удобно устанавливать и снимать заготовку, инструмент, а также легко удалять стружку.
• В данной линейке оборудования используются передовые разработки современного станкостроение. Линейные направляющие качения шариковые, производства ТНК (Япония), выполняют перемещение по осям - X/Z c высокой точностью и скоростью.

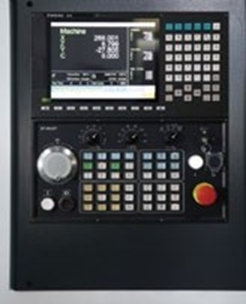

•Токарные станки H36 оснащаются системой ЧПУ - SYNTEC, которая является наиболее оптимальной по такого типа.
• Эффективная токарная обработка. Максимальная скорость вращения шпинделя 4000 об/мин, скорость подачи по осям X и Z может достигать 25 м/мин.
• Применяются высокоточные шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.
• Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.
• Подходит для сложной, малогабаритной, точной обработки.
Особенности:
• В станках серии H36 используется цельнолитая интегрированная чугунная станина с большим коэффициентом демпфирования вибраций и малым коэффициентом деформаций.
Конструкция с углом наклона станины в 30° позволяет оператору удобно устанавливать и снимать заготовку, инструмент, а также легко удалять стружку.
• В данной линейке оборудования используются передовые разработки современного станкостроение. Линейные направляющие качения шариковые, производства ТНК (Япония), выполняют перемещение по осям - X/Z c высокой точностью и скоростью.
•Токарные станки H36 оснащаются системой ЧПУ - SYNTEC, которая является наиболее оптимальной по такого типа.
• Эффективная токарная обработка. Максимальная скорость вращения шпинделя 4000 об/мин, скорость подачи по осям X и Z может достигать 25 м/мин.
• Применяются высокоточные шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.
• Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.
• Подходит для сложной, малогабаритной, точной обработки.
