Артикул:
HXY-52.F
1 ¥ = 11.09 ₽
Выбор валюты
Заказать
Заказать
Fanuc
Система ЧПУ
220
Макс. длина точения, мм
Ø160
Макс. диаметр над станиной, мм
Ø150
Макс. диаметр точения, мм
11 / 15
Мощность двигателя шпинделя, кВт
| № п/п | Наименование | Примечание | Количество |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||
| 1 | Система ЧПУ | FANUC 0i-TF(5) Plus (Япония) |
1 шт. |
|
2 |
Гидравлический патрон трехкулачковый |
Тайвань |
1 шт. |
| 3 |
Мотор-шпиндель (электрический) |
FANUC (Япония) |
1 шт. |
| 4 | Подшипники шпинделя | SKF (Швеция) |
1 шт. |
| 5 | Сервоприводы по осям - X / Z / Y | FANUC (Япония) |
1 шт. |
| 6 | Шарико-винтовая пара по осям X / Y / Z | THK / NSK (Япония) |
1 шт. |
| 7 |
Линейные направляющие качения по осям X / Y / Z |
THK / PMI (Япония/Тайвань) |
1 шт. |

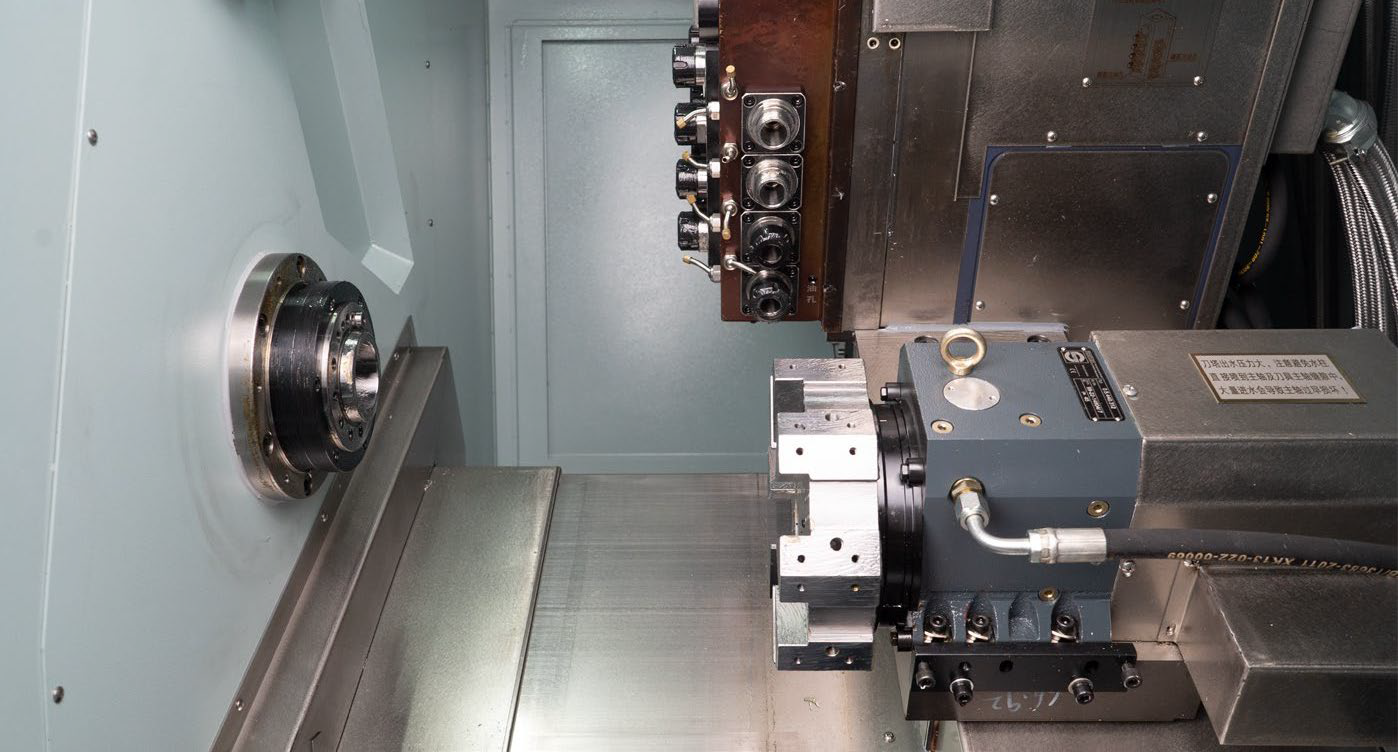

| 8 | Револьверная головка на 8 позиций статического инструмента | SAUTER (Германия/Тайвань |
1 шт. |
| 9 | Держатель резца для торцовки, размер (мм) |
25х25 |
1 шт. |
| 10 | Осевой держатель инструмента, размер (мм) | Ø 25 |
4 шт. |
| 11 | Клиновой блок для резцов | 25х25 |
7 шт. |
| 12 |

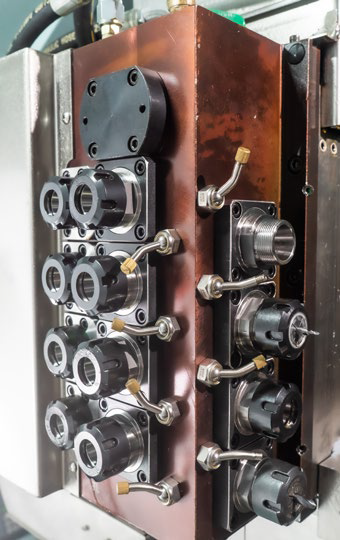

Блок приводных инструментов |
- |
1 шт. |
| 13 |
Позиции радиального приводного инструмента, размер (мм) |
ER25 |
4 шт. |
| 14 | Позиции осевого приводного инструмента, размер (мм) | ER25 |
4 шт. |
| 15 | Позиции осевого статического инструмента, размер (мм) | ER25 |
4 шт. |
| 16 | Централизованная система смазки | - |
1 комп. |
| 17 |
Нормы безопасности СЕ |
- | 1 шт. |
| 18 | Трехцветный индикатор состояния | - |
1 шт. |
| 19 | Светодиодное рабочее освещение | - | 1 шт. |
| 20 | Установочные опоры и комплект монтажного инструмента | - |
1 комп. |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |||
| 21 | Датчик привязки инструмента Renishaw HPMA (Великобритания) |
По согласованию |
|
| 22 | Маслоотделитель (сепаратор СОЖ) |
По согласованию |
|
| 23 | Кондиционер электрошкафа |
По согласованию |
|

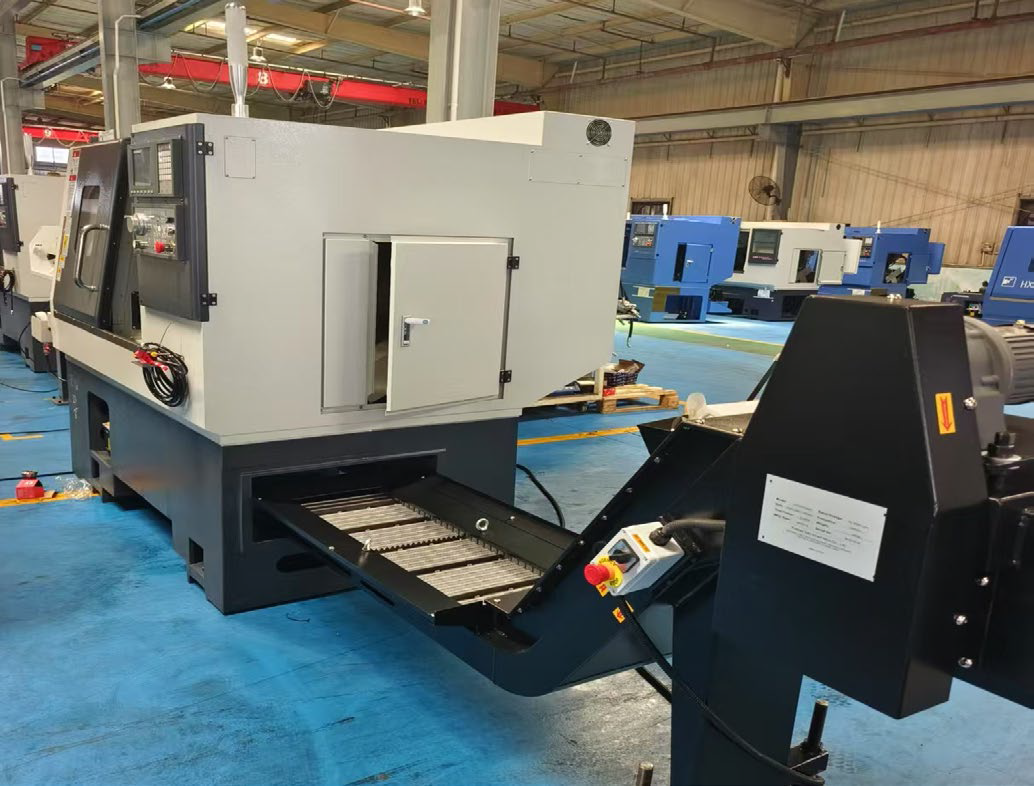

| 24 | Автоматический конвейер для стружки |
По согласованию |
|
Общие параметры
Бренд
MetalCraft
Модель станка
HXY-52.F
Система ЧПУ
Fanuc
Угол наклона станины
30°
Рабочее напряжение, В
380
Номинальная мощность, кВт
18.5
Параметры обработки
Диаметр обрабатываемого прутка, мм
Ø51
Макс. диаметр точения, мм
Ø150
Макс. длина точения, мм
220
Макс. диаметр над станиной, мм
Ø160
Перемещение
Ход по оси X / Z / Y, мм
800 / 200 / 250
Ускоренная подача по оси X / Z / Y, м/мин
20 / 10 / 20
Модель двигателя оси X / Z
Fanuc / Fanuc
Мощность привода оси X / Z / Y, кВт
1.3 / 1.3 / 1.3
Шпиндель
Тип привода шпинделя
Ременной
Размер токарного патрона
8 " / 200 мм
Диаметр отверстия шпинделя, мм
Ø62
Макс. крутящий момент, Нм
105
Мощность двигателя шпинделя, кВт
11 / 15
Макс. скорость вращения шпинделя, об/мин
3500
Револьверная голова
Количество инструментов
8
Сечение наружной державки, мм
25 x 25
Макс. диаметр приводного инструмента, мм
Ø12
Держатель статического инст. для осевого сверления
Ø 25 (4 шт.)
Макс.частота вращения рад. и ос.инструмента,об/мин
3000
Мощность привода инструмента, кВт
1.3
Точность
Точность позиционирования, мм
≤0.010
Точность повторного позиционирования, мм
±0.0025
Биение, мм
≤0.003
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
2567 × 1691 × 1936
Масса станка, кг
2700

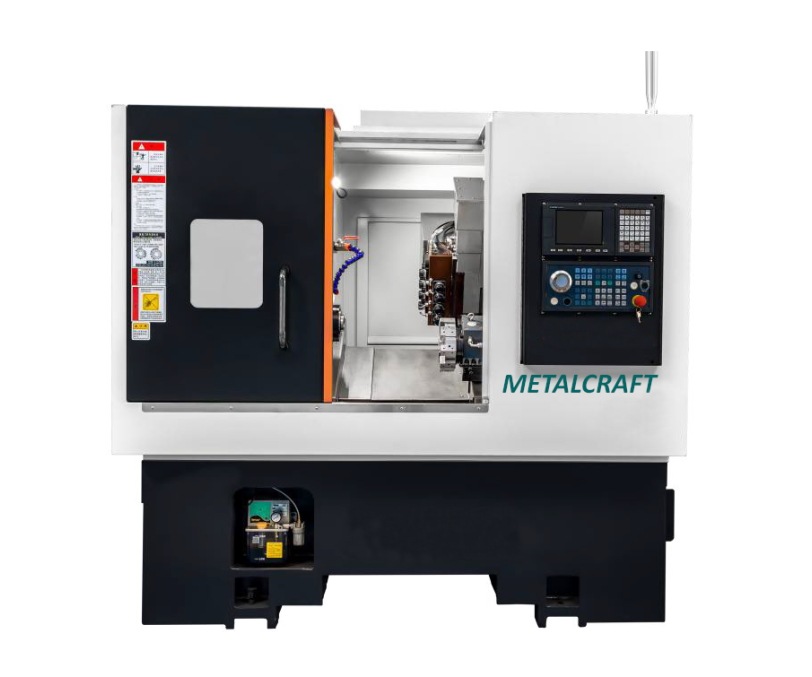

Токарный станок с ЧПУ MetalCraft модели HXY-46.F используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение.
Особенности:

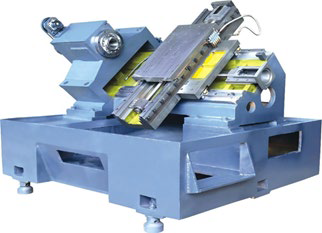

• В станках серии HXY-46.F используется цельнолитая интегрированная чугунная станина с большим коэффициентом демпфирования вибраций и малым коэффициентом деформаций.
• Конструкция с углом наклона станины в 30° позволяет оператору удобно устанавливать и снимать заготовку, инструмент, а также легко удалять стружку.
• В данной линейке оборудования используются передовые разработки современного станкостроение. Линейные направляющие качения, производства THK / PMI (Япония / Тайвань), выполняют перемещение по осям - X/Z c высокой точностью и скоростью.
• Конструкция инструментальной панели с Т-образными пазами, экономит время смены инструмента (инструментальных блоков).
•Токарные станки HXY-46.F оснащаются системой ЧПУ - FANUC 0i-TF(5) Plus, которая является наиболее оптимальной по такого типа.
• Эффективная токарная обработка. Максимальная скорость вращения шпинделя 3500 об/мин
• Применяются высокоточные шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 1 мкм.
• Подходит для сложной, малогабаритной, точной обработки.
Особенности:
• В станках серии HXY-46.F используется цельнолитая интегрированная чугунная станина с большим коэффициентом демпфирования вибраций и малым коэффициентом деформаций.
• Конструкция с углом наклона станины в 30° позволяет оператору удобно устанавливать и снимать заготовку, инструмент, а также легко удалять стружку.
• В данной линейке оборудования используются передовые разработки современного станкостроение. Линейные направляющие качения, производства THK / PMI (Япония / Тайвань), выполняют перемещение по осям - X/Z c высокой точностью и скоростью.
• Конструкция инструментальной панели с Т-образными пазами, экономит время смены инструмента (инструментальных блоков).
•Токарные станки HXY-46.F оснащаются системой ЧПУ - FANUC 0i-TF(5) Plus, которая является наиболее оптимальной по такого типа.
• Эффективная токарная обработка. Максимальная скорость вращения шпинделя 3500 об/мин
• Применяются высокоточные шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 1 мкм.
• Подходит для сложной, малогабаритной, точной обработки.
