Артикул:
1M63-1500
1 ¥ = 10.42 ₽
Выбор валюты
Заказать
Заказать
Ø630
Макс. диаметр над станиной, мм
Ø370
Макс. диаметр над суппортом, мм
1500
Макс. длина заготовки, мм
1400
Макс. длина точения, мм
D11
Торец шпинделя
| БОГАТАЯ КОМПЛЕКТАЦИЯ | |||
| № п/п | Наименование | Примечание | Количество |
| 1 | 3-х кулачковый патрон Ø325 мм | Включено в стоимость станка | 1 шт. |
| 2 |
4-х кулачковый патрон Ø500 мм |
Включено в стоимость станка |
1 шт. |
| 3 | Планшайба Ø650 мм | Включено в стоимость станка |
1 шт. |
| 4 | 4-х позиционный резцедержатель | Включено в стоимость станка |
1 шт. |
| 5 | Ручная задняя бабка | Включено в стоимость станка | 1 шт. |
| 6 |
Рабочая лампа |
Включено в стоимость станка |
1 шт. |
| 7 |
Системы СОЖ и автоматизированной смазки |
Включено в стоимость станка |
1 шт. |
| 8 | Упорный центр МТ6 | Включено в стоимость станка | 1 шт. |
| 9 | Вращающийся центр с хвостовиком MT6 | Включено в стоимость станка |
1 шт. |
| 10 | Подвижный защитный кожух | Включено в стоимость станка |
1 шт. |
| 11 |
Ящик с монтажными инструментами |
Включено в стоимость станка |
1 комп. |
| 12 | Неподвижный люнет Ø30-240 мм | Включено в стоимость станка |
1 комп. |
| 13 | Следящий (подвижный) люнет Ø25-130 мм | Включено в стоимость станка |
1 комп. |
| 14 |
Переходная втулка шпинделя с метрического 120 на MT6 |
Включено в стоимость станка |
1 шт. |
| 15 |
Шприц для смазки |
Включено в стоимость станка |
1 шт. |
| 16 |
Комплект фундаментных регулировочных опор |
Включено в стоимость станка | 1 комп. |
| 17 | Защитный кожух токарного патрона | Включено в стоимость станка | 1 шт. |
| 18 | Защита ходового винта и вала | Включено в стоимость станка | 1 шт. |
| 19 | Передняя защита зоны резания | Включено в стоимость станка | 1 шт. |
| 20 | Конусная линейка (опционально) | Не включено в стоимость станка | 1 шт. |
| 21 | УЦИ по двум осям | Включено в стоимость станка | 1 комп. |
| 22 | Стандарт CE, с блокировкой боковой двери | Включено в стоимость станка | 1 шт. |
| 23 | Главные электрические компоненты Siemens или Schneider | Включено в стоимость станка | 1 шт. |
| 24 | Документация на станок | Включено в стоимость станка | 1 шт. |
Общие параметры
Наличие
В пути
Бренд
MetalCraft
Модель станка
1M63-1500
Параметры обработки
Макс. диаметр над суппортом, мм
Ø370
Ширина станины, мм
560
Макс. длина заготовки, мм
1500
Макс. длина точения, мм
1400
Макс. диаметр над станиной, мм
Ø630
Диапазон подач
Количество продольных / поперечных подач
64 / 64
Диапазон продольных подач (1:1 / 16:1), мм/об
0.1 - 1.52 / 1.6 - 24.3
Диапазон поперечных подач
Половина продольных подач
Нарезание резьбы
Нарезание метрической резьбы
1 - 240 мм / 50
Нарезание дюймовой резьбы
14 - 1 tpi / 26
Нарезание питчевой резьбы
28 - 1 DP / 24
Нарезание модульной резьбы
0.5~120M.P/ 53
Перемещение
Макс. поперечное перемещение суппорта, мм
480
Ускоренное продольное перемещение каретки, мм/мин
4000
Ускоренное поперечное перемещение суппорта, мм/мин
2000
Рабочий стол
Макс. вес заготовки, кг
2000
Шпиндель
Торец шпинделя
D11
Диаметр отверстия шпинделя, мм
Ø105
Конус отверстия в шпинделе
Метрический Ø120 1:20
Мощность двигателя шпинделя, кВт
11
Макс. скорость вращения шпинделя, об/мин
1000
Резцедержатель
Размер резца, мм
32 x 32
Макс. ход резцовой салазки, мм
200
Задняя бабка
Конус пиноли задней бабки
MT6
Ход пиноли задней бабки, мм
230
Диаметр пиноли задней бабки, мм
Ø100
Поперечное смещение корпуса задней бабки, мм
±10
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
3725 x 1393 x 1537
Масса станка, кг
3700

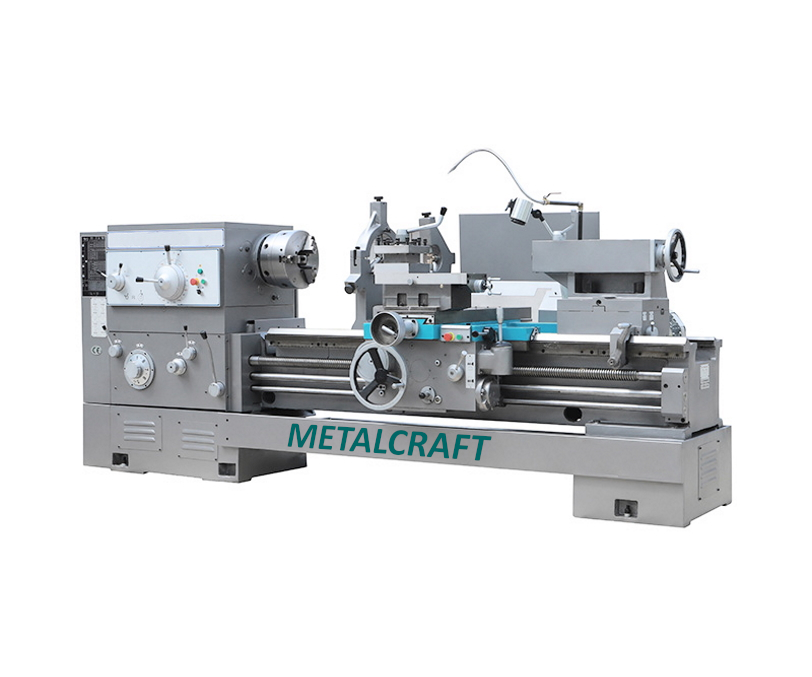

Станок MetalCraft 1M63-1500 - универсальное оборудование для выполнения широкого спектра токарно-винторезных операций: наружное и внутренее точение, подрезание торцов, нарезание резьбы (метрической, дюймовой, модульной, питчевой), сверление, зенкование отверстий. Область применения: производства с мелкосерийным / штучным выпуском продукции, мастерские, ремонтные цеха, учебные заведения. В данной модели используется высокоскоростной шпиндель, который отличается повышенной жесткостью и точностью. При изготовлении направляющие и шестерни проходят закалку поверхности с последующей шлифовкой, что позволяет увеличить срок службы узлов станка и значительно снизить уровень шума в процессе резания.
Особенности токарно-винторезного станка 1M63-1500:
• Максимальный диаметр обработки над суппортом / станиной: Ø370 / Ø630 мм
• Максимальная длина заготовки / обработки: 1500 / 1400 мм
• Простая и неприхотливая в обслуживании конструкция
• Безопасность по стандарту ЕС: защита токарного патрона, резцедержателя и ходового винта
• Подвижный и неподвижный люнет в комплекте
• ЗАКАЛЕННЫЕ НАПРАВЛЯЮЩИЕ
• РУЧНОЕ ШАБРЕНИЕ
Особенности токарно-винторезного станка 1M63-1500:
• Максимальный диаметр обработки над суппортом / станиной: Ø370 / Ø630 мм
• Максимальная длина заготовки / обработки: 1500 / 1400 мм
• Простая и неприхотливая в обслуживании конструкция
• Безопасность по стандарту ЕС: защита токарного патрона, резцедержателя и ходового винта
• Подвижный и неподвижный люнет в комплекте
• ЗАКАЛЕННЫЕ НАПРАВЛЯЮЩИЕ
• РУЧНОЕ ШАБРЕНИЕ
