Артикул:
U63.S.18/22.15.30
Цена по запросу
Под заказ
1 ¥ = 10.93 ₽
Заказать
Заказать
5
Количество осей
SINUMERIK ONE
Система ЧПУ
18 / 22
Мощность двигателя шпинделя, кВт
15000
Макс. скорость вращения шпинделя, об/мин
MetalCraft
Бренд
| № п/п | Наименование | Примечание | Количество |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||
| 1 | Система ЧПУ | SINUMERIK ONE |
1 комп. |
| 2 |
Сервомоторы по осям X / Y / Z |
Siemens |
1 комп. |
| 3 |
Сервомоторы по осям A / C |
Siemens |
1 комп. |
| 4 |
Двигатель шпинделя |
18 / 22 кВт |
1 шт. |
| 5 | Шпиндель | HSK-A63 |
1 шт. |
| 6 |
Шпиндель с прямым приводом |
15000 об/мин |
1 шт. |
| 7 | Масляное охлаждение шпинделя |
Включено в стоимость |
1 шт. |
| 8 |
Рабочий стол |
Ø630 мм |
1 шт. |
| 9 | Система автоматической смены инструмента | 30 позиций |
1 комп. |
| 10 | Подшипники ШВП | NSK | 1 шт. |
| 11 | Подшипники шпинделя | NSK | 1 шт. |
| 12 |
Линейные направляющие по осям X / Y / Z роликового типа |
HEIDENHAIN | 1 комп. |
| 13 | Компоненты пневматической системы |
SMC (Япония) |
1 комп. |
| 14 | Пистолет для подачи СОЖ |
Включено в стоимость |
1 шт. |
| 15 | Пневматический пистолет |
Включено в стоимость |
1 шт. |
| 16 | Стружечный конвейер |
Включено в стоимость |
1 комп. |
| 17 | Кондиционер электрошкафа | Tongfei |
1 шт. |
| 18 |
Трансформатор |
380В / 50 Гц / 3 фазы |
1 шт. |
| 19 |
Светодиодное рабочее освещение |
Включено в стоимость |
1 шт. |
| 20 | Система автоматической смазки |
Liubian |
1 комп. |
| 21 | Индикатор состояния станка, 3-хцветный |
Включено в стоимость |
1 комп. |
|
22 |
Монтажный комплект |
Включено в стоимость |
1 комп. |
| 23 | Датчик измерения инструмента Renishaw TS27R | MARPOSS |
1 шт. |
| 24 | Датчик измерения заготовки Renishaw OMP40 | Renishaw (Великобритания) |
1 шт. |
| 25 |
Пакет коррекции центра по пяти осям |
Renishaw (включая 3D-датчики) |
1 шт. |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |||
| 26 |
Система предотвращения столкновений по пяти осям |
- |
1 шт |
| 27 |
СОЖ высокого давления через шпиндель 30 бар |
- |
1 шт |
| 28 |
Лазерный датчик привязки инструмента |
Renishaw |
1 шт |
| 29 |
Защитная блокировка дверей |
- |
1 шт |
| 30 |
Автоматическая дверь |
- |
1 шт |
Общие параметры
Модель станка
U63
Бренд
MetalCraft
Система ЧПУ
SINUMERIK ONE
Количество осей
5
Потребляемая мощность, кВт
35
Перемещение
Ход по оси X / Y / Z, мм
750 / 1150 / 550
Ход по оси A / C, °
±120° / 360°
Ускоренная подача по оси X / Y / Z, м/мин
36 / 36 / 30
Крутящий момент, Нм
57.3
Расстояние от шпинделя до поверхности стола, мм
150 - 570
Точность
Точность позиционирования по осям X / Y / Z, мм
0.008 / 0.008 / 0.007
Точность позиционирования по осям A / C, сек
8" / 8"
Повторяемость по осям X / Y / Z, мм
0.005 / 0.005 / 0.004
Рабочий стол
Размеры рабочего стола, мм
Ø630
Шпиндель
Конус шпинделя
HSK-A63
Мощность двигателя шпинделя, кВт
18 / 22
Макс. скорость вращения шпинделя, об/мин
15000
Револьверная головка
Макс. диаметр инструмента, мм
Ø80 / Ø120
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
4750 x 3320 x 3860 (с конвейром)

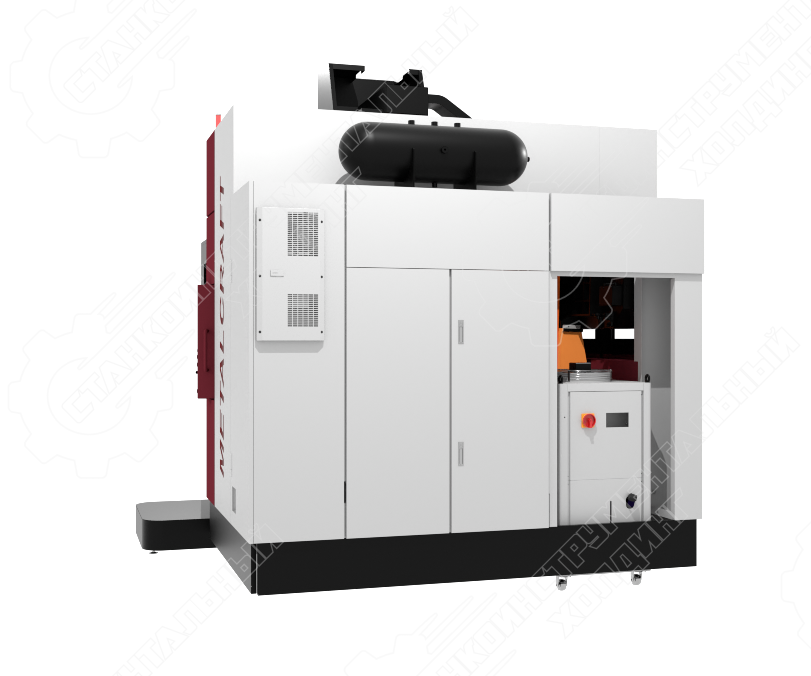

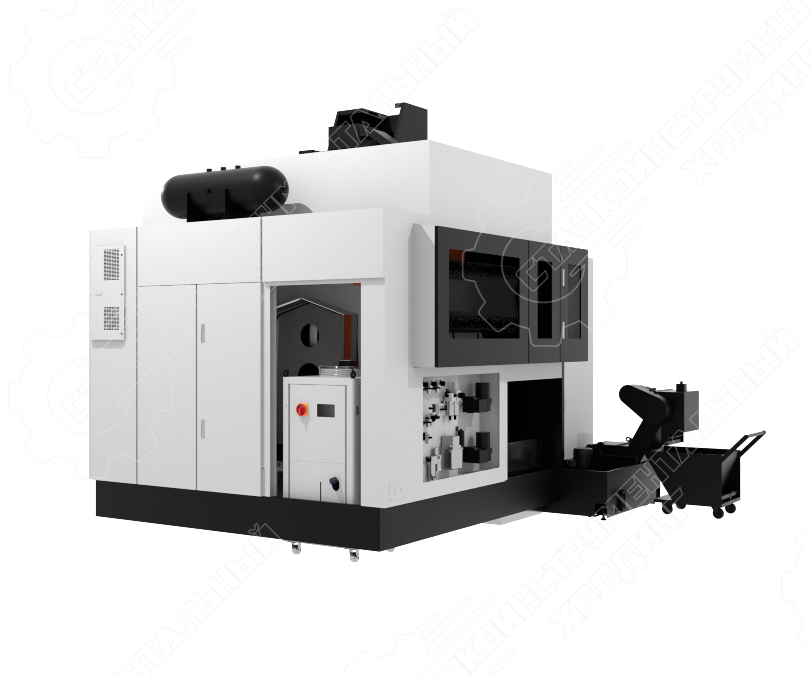

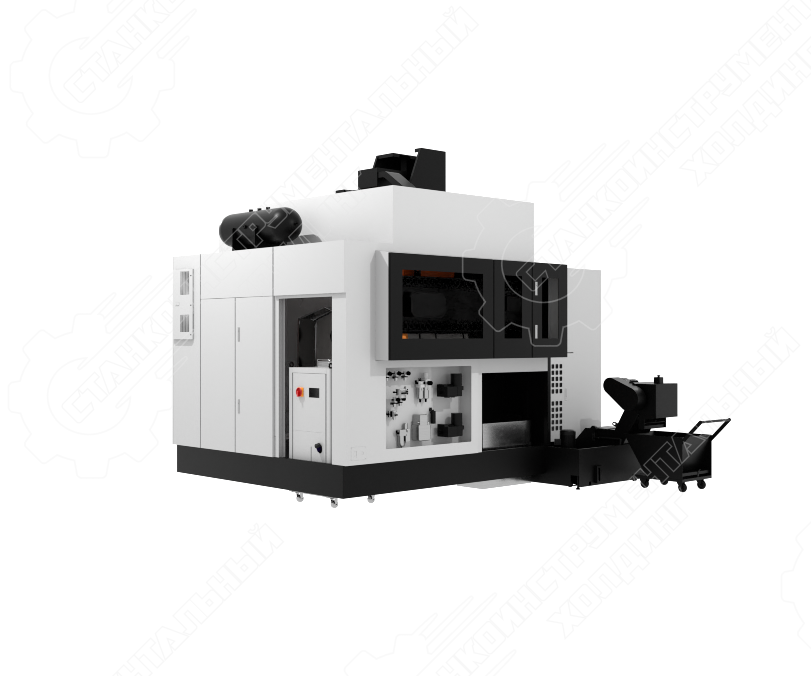

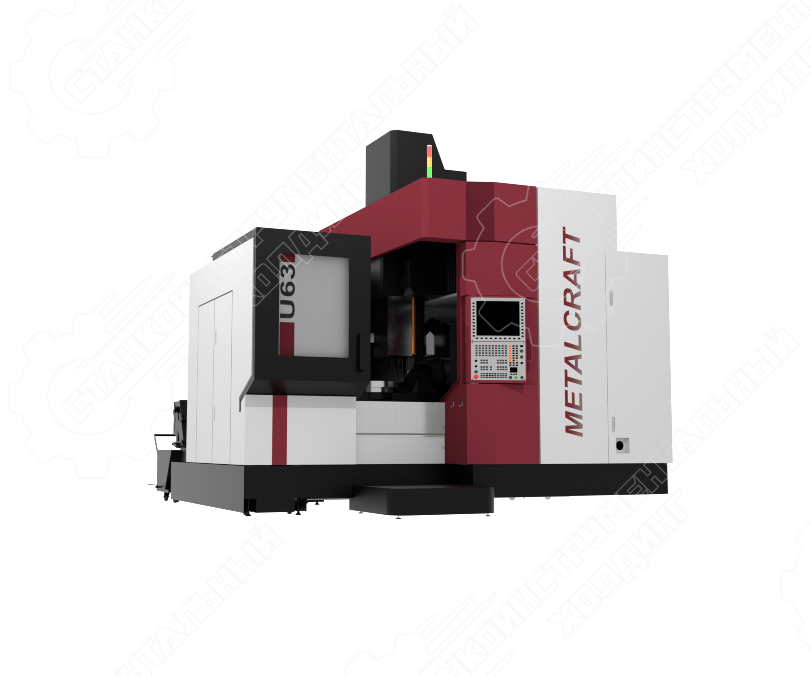

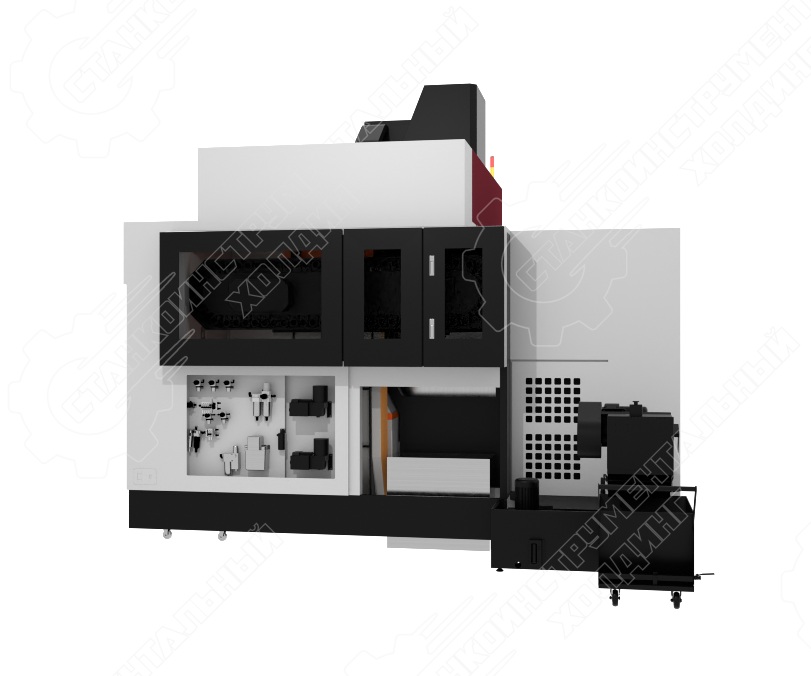

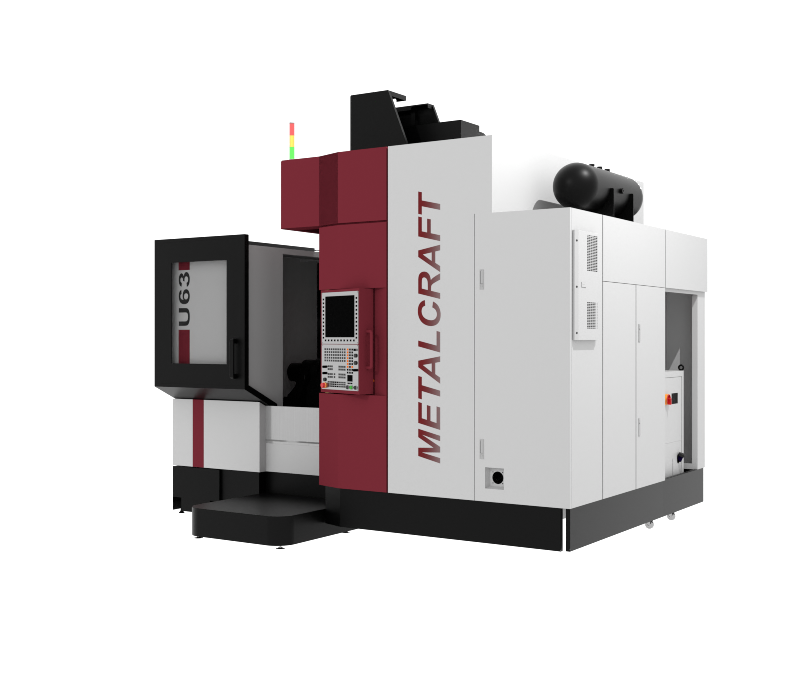

Пяти-координатный фрезерный обрабатывающий центр с ЧПУ модели U63, имеющий портальную компоновку, адаптирован к высокопроизводительным и гибким требованиям обработки и реализует точную и эффективную обработку прецизионных деталей. Станок широко используется в автомобильной и авиационной промышленности, производстве пресс-форм, производстве промышленного оборудовании и других областях обработки прецизионных деталей.
• Станок имеет конструкцию портально-кранового типа, а его станина представляет собой цельный тип, изготовленный из модифицируемого чугуна с высокими техническими характеристиками.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.
Особенности станка:
Модель U63 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
Станок оснащен немецкой передовой технологией изготовления шпинделя, высокопрочной и высокомоментной зубчатой передачей наклонно-поворотного стола по осям - A/C. Передача по оси A более жесткая, а сервосистема двигателя имеет высокую стабильность. На оси C используется прямой привод двигателя с крутящим моментом, обеспечивающий лучший динамический отклик и точность вращения.
Кроме того, он сочетает в себе точный анализ и оптимизацию конструкции станины, что позволяет легко справляться с требованиями высокоскоростной, эффективной и высокоточной обработки различных материалов.
• Станок имеет конструкцию портально-кранового типа, а его станина представляет собой цельный тип, изготовленный из модифицируемого чугуна с высокими техническими характеристиками.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.
Особенности станка:
Модель U63 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
Станок оснащен немецкой передовой технологией изготовления шпинделя, высокопрочной и высокомоментной зубчатой передачей наклонно-поворотного стола по осям - A/C. Передача по оси A более жесткая, а сервосистема двигателя имеет высокую стабильность. На оси C используется прямой привод двигателя с крутящим моментом, обеспечивающий лучший динамический отклик и точность вращения.
Кроме того, он сочетает в себе точный анализ и оптимизацию конструкции станины, что позволяет легко справляться с требованиями высокоскоростной, эффективной и высокоточной обработки различных материалов.
