Как выбрать электроэрозионный станок под деталь
Электроэрозионные станки по металлу подбирают прежде всего по операции: вырезать сквозной контур, сформировать полость, получить отверстие или удалить сломанный инструмент. Электроэрозионная обработка (EDM) применяется к токопроводящим материалам, в том числе закаленным сталям и твердым сплавам. При изготовлении штампов, пресс-форм и инструментальной оснастки выбор технологии зависит от геометрии детали, допусков и требований к поверхности.
В каталоге «Станкоинструментального холдинга» представлены несколько групп оборудования. Сравнивайте их по производственной задаче: одинаковое название «эрозионный станок» не означает одинаковые возможности обработки.
Какой тип оборудования нужен
Проволочная вырезка DK77

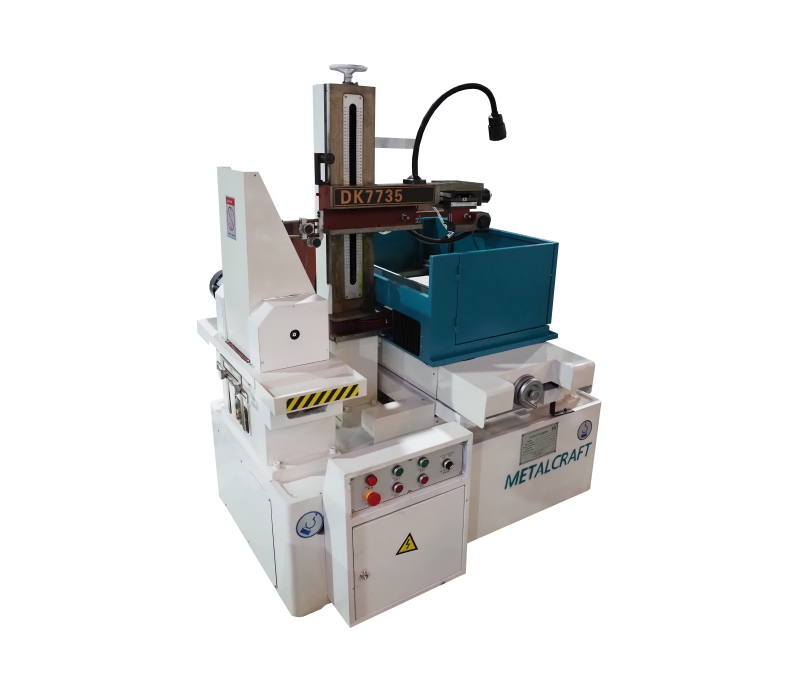

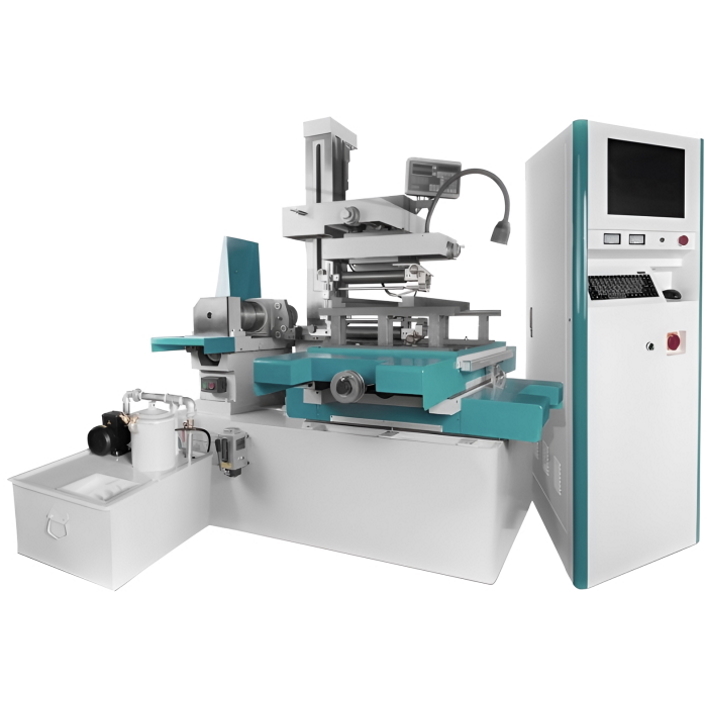

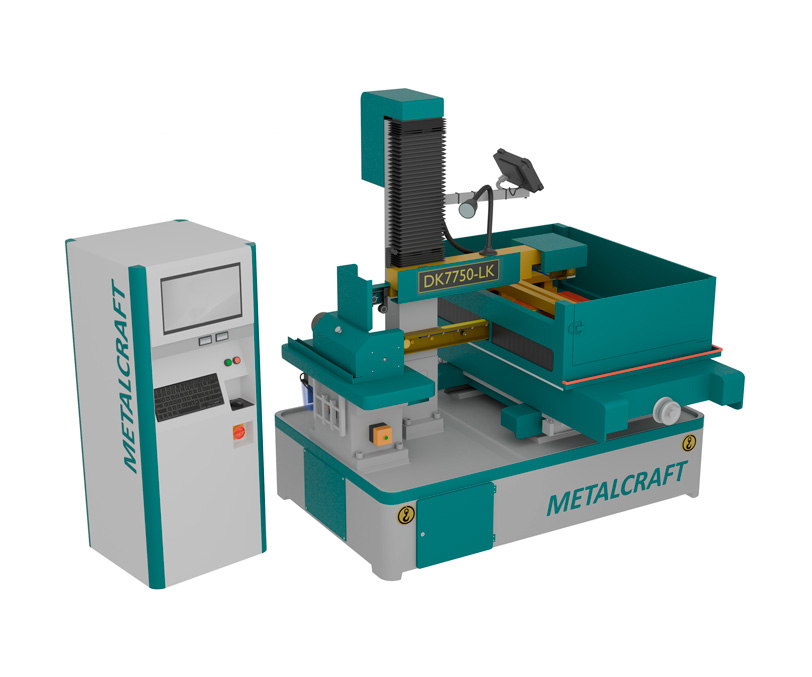

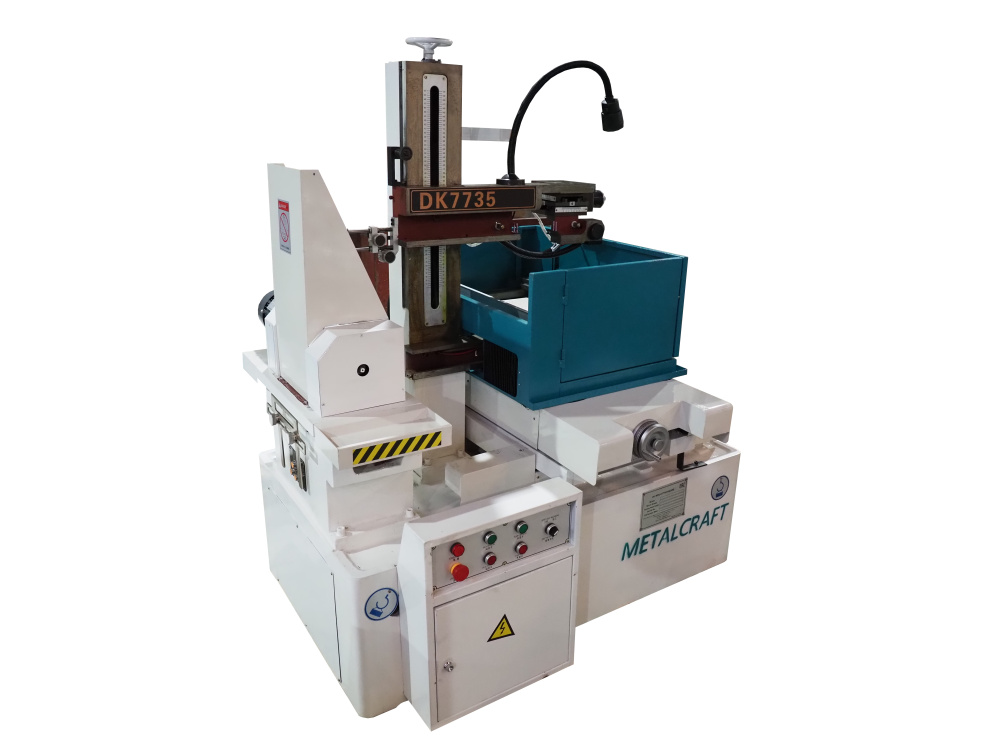

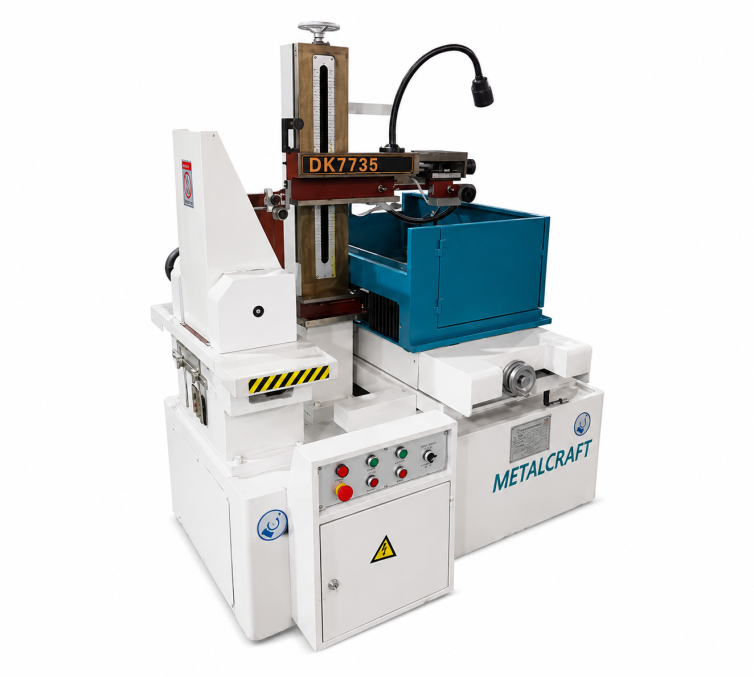

Проволочно-вырезные станки DK77 применяют для наружных и внутренних сквозных контуров. Для замкнутого внутреннего контура обычно требуется стартовое отверстие под заправку проволоки. В серии сравнивайте исполнения LK и PLUS по рабочей зоне, оснащению и требованиям к результату после одного или нескольких проходов.
Струйная проволочная обработка
В группе высокоскоростных станков струйного типа представлены LK400S, LK500S, LK630S и LK800S. При выборе сопоставляйте режим обработки, подачу рабочей жидкости, допустимую высоту и массу детали. Производительность оценивайте вместе с нужными допуском и шероховатостью.
Проволочная резка погружного типа
Прецизионные проволочно-вырезные станки рассматривают для задач с повышенными требованиями к геометрии и поверхности. Проверяйте характеристики конкретной модели, условия обработки и систему подготовки жидкости. Для ответственных деталей согласуйте проверку результата на образце.
Прошивка полостей

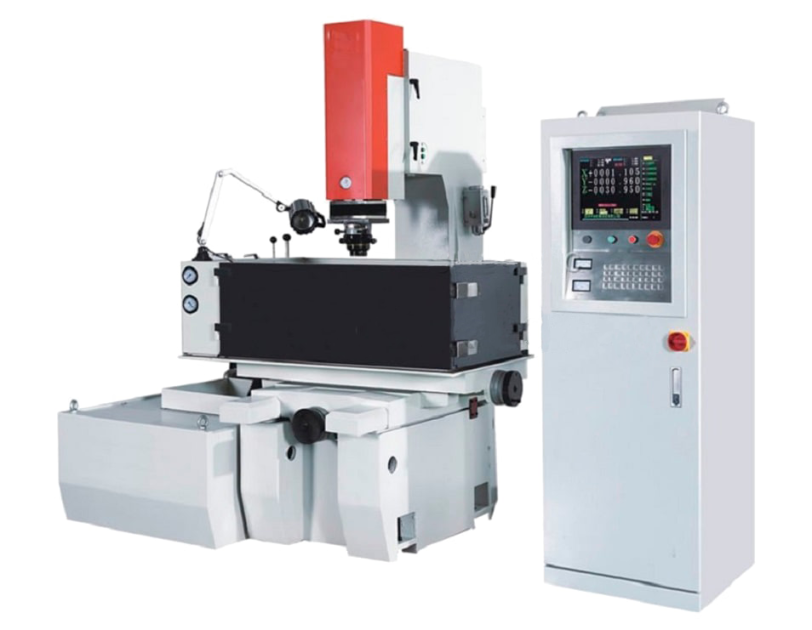

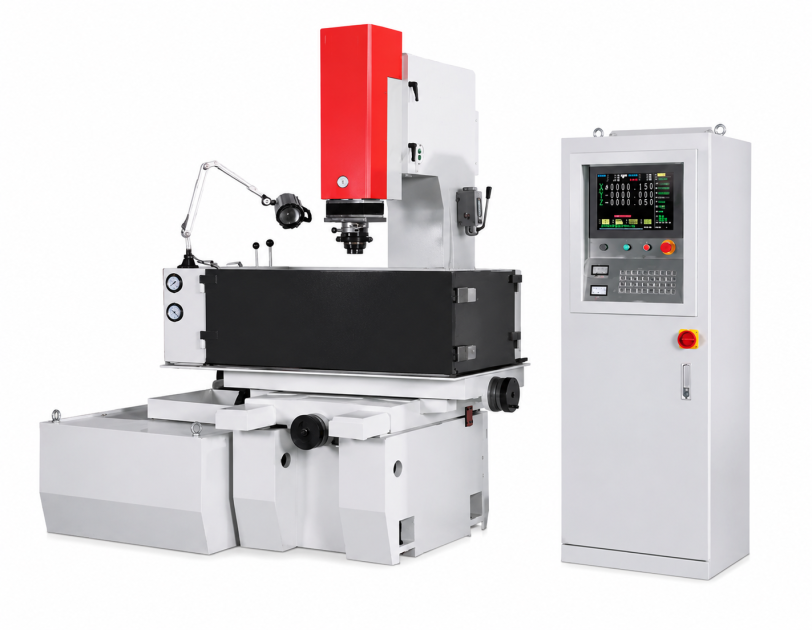

Копировально-прошивные станки, включая ZNC450-LK, используют профилированный электрод для формирования полости. Выбирайте их с учетом формы и глубины обработки, размеров заготовки и электрода. В подготовку производства включайте изготовление электродов и организацию промывки рабочей зоны.
Малые и глубокие отверстия
Электроэрозионные супердрели формируют отверстия трубчатым электродом с подачей жидкости через его полость. Их применяют в том числе для подготовки стартовых отверстий перед проволочной вырезкой. Диапазон диаметров, достижимую глубину и оснащение проверяйте по модели и материалу детали.
Удаление сломанного инструмента
Электроэрозионные экстракторы предназначены для удаления обломков метчиков, сверл и других металлических элементов из отверстий. Для подбора укажите материал детали, размеры обломка и условия доступа. Возможность сохранить резьбу и базовые поверхности оценивают для конкретного случая.
Что проверить по чертежу и комплектации
- Рабочая зона. Размер стола не равен ходам осей. Сверьте перемещения, высоту обработки, допустимую массу заготовки с креплением и место для загрузки детали.
- Геометрия и поверхность. Разделяйте точность позиционирования, допуск готовой детали и шероховатость Ra. Уточняйте, для какого материала, высоты и числа проходов указаны показатели.
- Наклонные поверхности. Для проволочной резки проверяйте допустимый угол вместе с высотой обработки и возможностями управления осями. Одного максимального угла в характеристиках недостаточно.
- Электроды и рабочая жидкость. Тип проволоки или электрода, направляющие, фильтрация и диэлектрик должны соответствовать технологии и паспорту станка. Расходные материалы разных групп не следует считать взаимозаменяемыми.
- Подготовка производства. Согласуйте формат программ, оснащение рабочего места, подключение оборудования и обучение операторов. При серийной работе оцените полный цикл, включая установку, смену электрода и обслуживание жидкости.

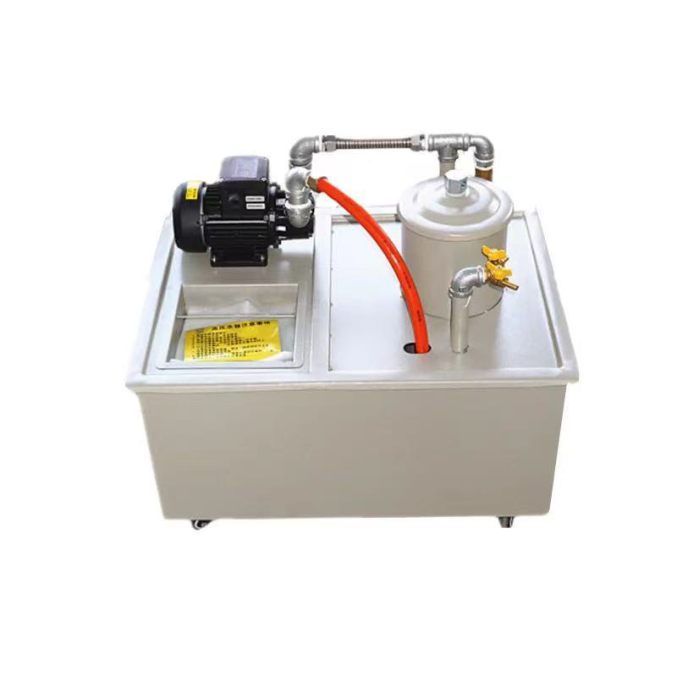

Станции очистки СОЖ относятся к вспомогательному оборудованию. Их подбирают по совместимости с рабочей жидкостью и системой станка; они не заменяют выбор самой технологии обработки.
Подбор и поставка электроэрозионного оборудования
Чтобы купить электроэрозионный станок, направьте чертеж или модель детали, укажите материал, размеры и массу заготовки, допуски, шероховатость и объем партии. Для проволочной резки отметьте высоту и необходимость конусного реза, для прошивки – геометрию полости, для супердрели – диаметры и глубину отверстий.
«Станкоинструментальный холдинг» поможет выбрать оборудование и согласовать состав поставки по России. В технико-коммерческом предложении уточняются цена, наличие, срок, предпродажная подготовка, пусконаладка, обучение и сервисные условия. Отправьте задачу на info@stinhol.ru или позвоните 8 800 101-14-36.
