Обращаем ваше внимание на богатую комплектацию предлагаемого станка. Зеленым шрифтом
выделены опции, которые, как правило, участники рынка в стандартную комплектацию не
включают. По нашему производственному опыту (эксплуатируем более 50 станков с ЧПУ) данные
опции необходимы для высокоэффективной работы станка. Красным шрифтом хотим
подчеркнуть, что главные элементы нашего станка изготовлены фирмами, которые признаны
мировыми лидерами в своей области.
Артикул:
VMC1160.F.11/15.10.20.P
Характеристики
Размеры рабочего стола, мм
—
1200 x 600
Расстояние от шпинделя до поверхности стола, мм
—
120 - 720
Мощность двигателя шпинделя, кВт
—
11 / 15
Макс. скорость вращения шпинделя, об/мин
—
10000
Система управления
—
Fanuc 0i Mf(5) Plus
Ход по оси X / Z / Y, мм
—
1100 / 600 / 600
Мощность привода оси X / Z / Y, кВт
—
3 / 3 / 3
Все характеристики
6 131 445 ₽ /шт
7 213 465 ₽
Скидка
-15%
В наличии
Заказать
Заказать
Шеф-монтаж - от 45 000 ₽
Гарантия - 12 месяцев
Доставка - выбрать город
Заявка на лизинг
| № п/п | Наименование | Примечание |
| БОГАТАЯ КОМПЛЕКТАЦИЯ | ||
| 1 | Рабочий стол | 1200 x 600 мм |
| 2 | Система ЧПУ |
Fanuc 0i-Mf(5) Plus (Япония) |
| 3 |
Сервомоторы по осям X / Y / Z |
3 / 3 / 3 кВт Fanuc (Япония) |
| 4 |
Двигатель шпинделя |
11 / 15 кВт Fanuc (Япония) |
| 5 | Шпиндель ВТ40 Kenturn (Тайвань) | Включено в стоимость станка |
| 6 | Система автоматической смены инструмента 24 позиции ОKADA (Тайвань) | Включено в стоимость станка |
| 7 |
Подшипники ШВП и шпинделя NSK (Япония) |
Включено в стоимость станка |
| 8 | Линейные направляющие по осям X / Y / Z роликового типа Hiwin / PMI (Тайвань) | Включено в стоимость станка |
| 9 | Компоненты пневматической системы SMC (Япония) | Включено в стоимость станка |
| 10 | Система диалогового программирования Manual Guide 0i | Включено в стоимость станка |
| 11 | Ременной привод шпинделя 10000 об/мин | Включено в стоимость станка |
| 12 |
Масляное охлаждение шпинделя |
Включено в стоимость станка |
| 13 | Система подачи СОЖ через шпиндель - 20 бар | Включено в стоимость станка |
| 14 | Система обдува детали (при обработке без СОЖ) |
Включено в стоимость станка |
| 15 | Скиммер (маслоотделитель) | Включено в стоимость станка |

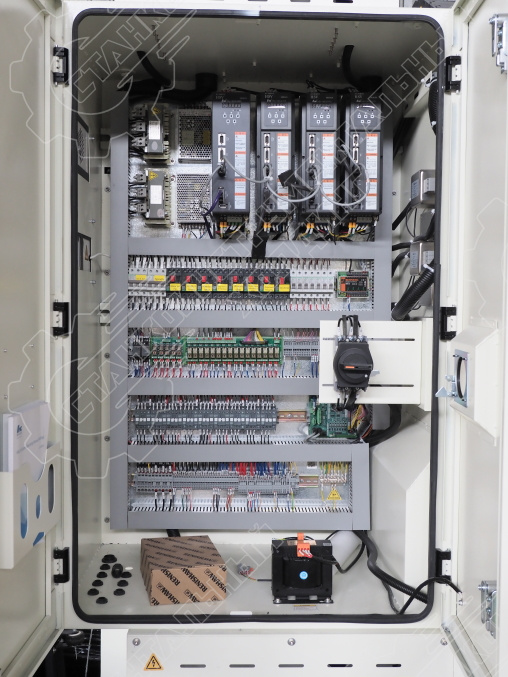

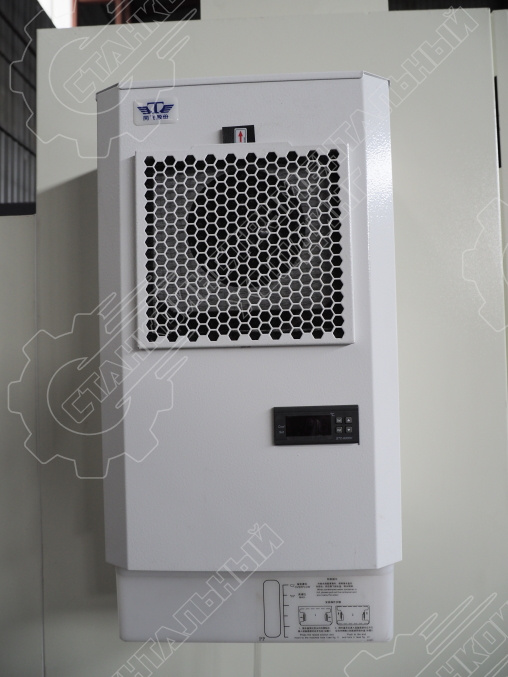

| 16 | Кондиционер электрошкафа | Включено в стоимость станка |
| 17 | Пистолет для подачи СОЖ |
Включено в стоимость станка |
| 18 | Пневматический пистолет |
Включено в стоимость станка |
| 19 |
Электрические компоненты Schneider Electric (Франция) или другие сопоставимые |
Включено в стоимость станка |
| 20 | Стружечный конвейер |
Включено в стоимость станка |
| 21 |
Трансформатор 380В / 50 Гц / 3 фазы |
Включено в стоимость станка |
| 22 |
Светодиодное рабочее освещение |
Включено в стоимость станка |
| 23 | Система автоматической смазки |
Включено в стоимость станка |
| 24 | СЕ стандарт, блокировка двери, 3-х цветный индикатор состояния |
Включено в стоимость станка |
|
25 |
Инструментальный ящик |
Включено в стоимость станка |
| 26 | Подготовка под 4-ю ось | Включено в стоимость станка |
| ОПЦИИ, КОТОРЫЕ МОГУТ БЫТЬ УСТАНОВЛЕНЫ ПРИ НЕОБХОДИМОСТИ (ЗА ДОПОЛНИТЕЛЬНУЮ ПЛАТУ) | ||
| 27 | Датчик измерения инструмента Renishaw TS27R | (Великобритания) |
| 28 | Датчик измерения детали Renishaw OMP40 | (Великобритания) |
| 29 | 4-я ось TJR250 / Поворотный стол с приводом в комплекте с ручной задней бабкой | (Тайвань) |
Общие параметры
Модель станка
VMC1160
Бренд
MetalCraft
Система ЧПУ
Fanuc 0i Mf(5) Plus
Количество осей
3
Перемещение
Ход по оси X / Y / Z, мм
1100 / 600 / 600
Мощность привода оси X / Y / Z, кВт
3 / 3 / 3
Ускоренная подача по оси X / Y / Z, м/мин
36 / 36 / 36
Расстояние от центра шпинделя до колонны, мм
650
Расстояние от шпинделя до поверхности стола, мм
120 - 720
Точность
Точность позиционирования по осям X / Y / Z, мм
±0.004 / 300
Повторяемость по осям X / Y / Z, мм
±0.003 / ±0.003 / ±0.003 (JIS)

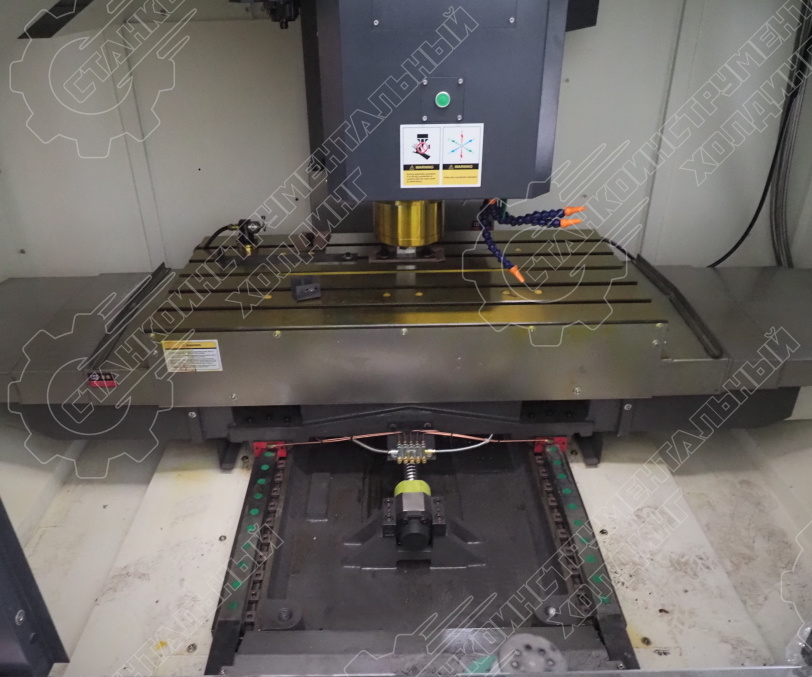

Рабочий стол
Размеры рабочего стола, мм
1200 x 600
Т-образный паз (ширина / № / расстояние), мм
18 / 5 / 100
Макс. вес заготовки, кг
900
Шпиндель
Конус шпинделя
BT40
Мощность двигателя шпинделя, кВт
11 / 15
Макс. скорость вращения шпинделя, об/мин
10000
Револьверная головка
Количество инструментов
24
Макс. вес инструмента, кг
8
Время смены инструмента, сек
2
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
4100 x 2250 x 2650 (c конвейером)
Масса станка, кг
6500

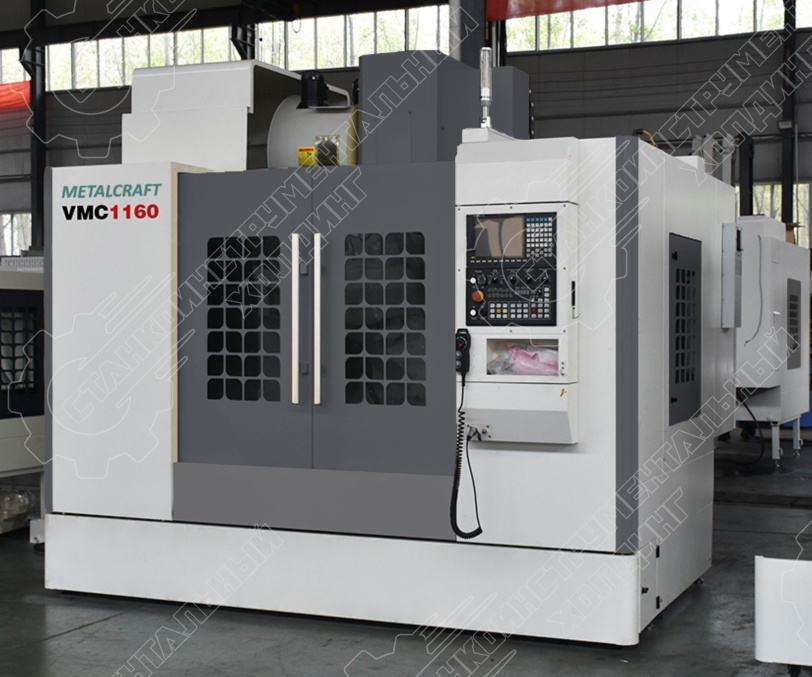

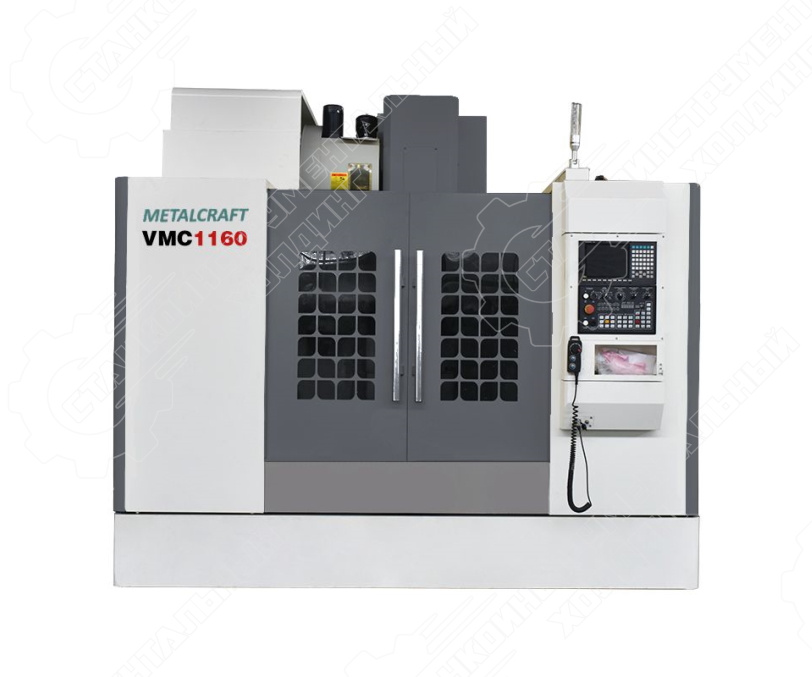

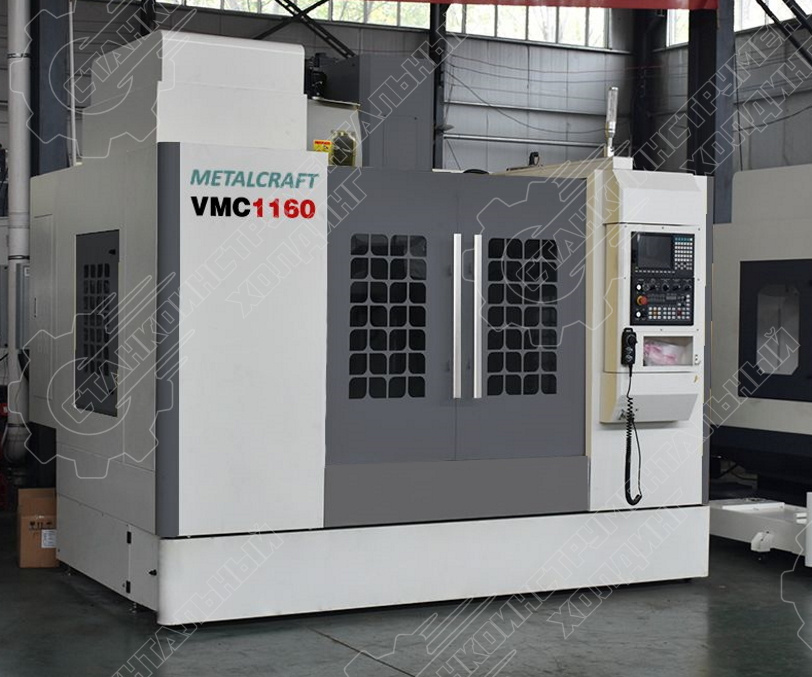

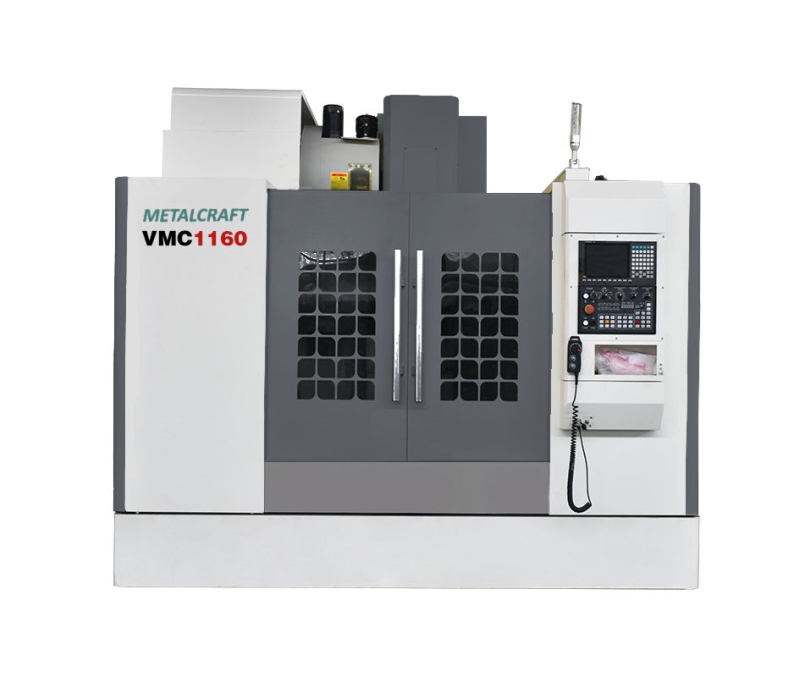

Фрезерный станок с MetalCraft VMC1160.F.11/15.10.20.P с ЧПУ применяется для комплексной обработки детали и позволяет эффективно решить широкий спектр задач (фрезерование, сверление, нарезание резьбы, развертывание отверстий, зенкерование, растачивание). Станки данной серии широко используются для изготовления пресс-форм, в инструментальном производстве, автомобильной промышленности, машиностроении и других отраслях.
Особенности фрезерного станка VMC1160.F.11/15.10.20.P:
• Современная система управления Fanuc 0i Mf(5) Plus (Япония) с широкими функциональными возможностями
• Высокпроизводительные привода Fanuc (Япония)

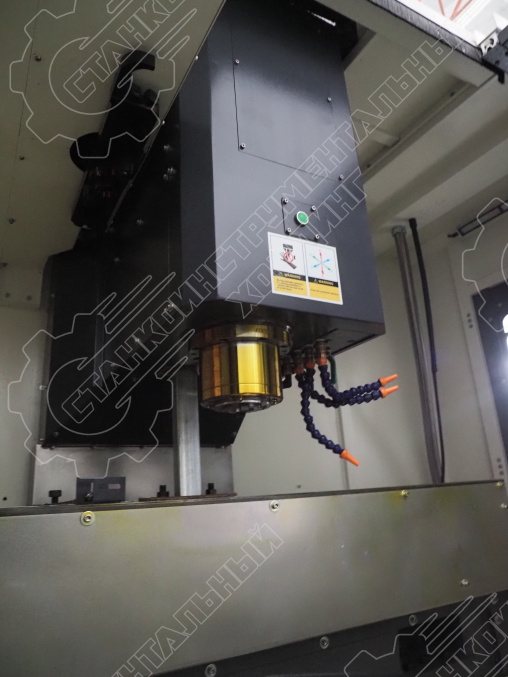

• Вертикальный шпиндель с ременным приводом и максимальной скоростью вращения до 10000 об/мин
• Система автоматической смены инструмента на 24 позиции
• Рабочий стол размером 1200 x 600 мм с максимальной грузоподъемностью 900 кг
• Система подачи СОЖ высокого давления (20 бар) через шпиндель
Особенности фрезерного станка VMC1160.F.11/15.10.20.P:
• Современная система управления Fanuc 0i Mf(5) Plus (Япония) с широкими функциональными возможностями
• Высокпроизводительные привода Fanuc (Япония)
• Вертикальный шпиндель с ременным приводом и максимальной скоростью вращения до 10000 об/мин
• Система автоматической смены инструмента на 24 позиции
• Рабочий стол размером 1200 x 600 мм с максимальной грузоподъемностью 900 кг
• Система подачи СОЖ высокого давления (20 бар) через шпиндель
Оплата заказа осуществляется безналичным способом по выставленному счету. При отгрузке заказа вам будут предоставлены все необходимые документы: счет на оплату, счет-фактура, товарная накладная.
Самовывоз товара осуществляется с нашего склада по адресу г. Екатеринбург, ул. Благодатская, 76 (территория завода ООО "Уралшина"). Режим работы склада: понедельник - пятница, с 9:00 до 18:00.
Для проезда на территорию потребуется пропуск, который вы можете заказать у наших менеджеров по телефону 8-800-101-14-36 или электронной почте stinhol@yandex.ru. Для оформления пропуска потребуется следующая информация:
- Ф.И.О. водителя
- Марка автомобиля
- Номер автомобиля
Для проезда на территорию по пропуску дополнительно необходимо при себе иметь паспорт, водительское удостоверение. Заказ отгружается получателю при наличии доверенности на получение товара и номера счета.
Схема проезда
Въезд на территорию через КПП с улицы Южный проезд
При доставке указанными ТК наши менеджеры полностью берут на себя организацию доставки (вызов транспортной, контроль отгрузки и отправка товара). Также возможна доставка любыми другими ТК и курьерскими службами, в этом случае клиент самостоятельно оставляет заявку в необходимой ему компании. Все необходимые для этого логистические данные (вес, объем) вам предоставят наши менеджеры.
| Регион |
Срок |
| Урал | 2-3 дня |
| Москва и Московская область | 3-4 дня |
| Краснодар, Ростов, Южный федеральный округ | 5-7 дней |
| Сибирь и Дальний восток | 8-10 дней |
Сроки доставки по регионам, непредставленным в таблице, а также странам СНГ вы можете уточнить у наших менеджеров по телефону 8-800-101-14-36 или электронной почте stinhol@yandex.ru.
Другие комплектации
| Модель | Датчик измерения инструмента | Датчик измерения детали | 4-я ось TJR250 | Цена с НДС | Заказать |
|---|---|---|---|---|---|
VMC1160.F.11/15.10.20.T.D.P
| Renishaw TS27R | Renishaw OMP40 | Включено | 8 834 592 ₽ | Заказать |
|
VMC1160.F.11/15.10.20.T.P
| Renishaw TS27R | - | Включено | 7 626 805 ₽ | Заказать |
Под брендом MetalCraft выпускается высокопроизводительное промышленное оборудование для металлообработки: станки токарной, фрезерной и ленточнопильной группы (включая модели с ЧПУ).
