Обращаем ваше внимание на богатую комплектацию предлагаемого станка. Зеленым шрифтом
выделены опции, которые, как правило, участники рынка в стандартную комплектацию не
включают. По нашему производственному опыту (эксплуатируем более 50 станков с ЧПУ) данные
опции необходимы для высокоэффективной работы станка. Красным шрифтом хотим
подчеркнуть, что главные элементы нашего станка изготовлены фирмами, которые признаны
мировыми лидерами в своей области.
Артикул:
VMC855.F.11/15.12.20.T.D.P
6 674 029 ₽ /шт
7 851 799 ₽
Скидка
-15%
В пути
1 ¥ = 10.93 ₽
Заказать
Заказать
1000 x 550
Размеры рабочего стола, мм
120 - 670
Расстояние от шпинделя до поверхности стола, мм
11 / 15
Мощность двигателя шпинделя, кВт
12000
Макс. скорость вращения шпинделя, об/мин
Fanuc 0i Mf(5) Plus
Система управления
| № п/п | Наименование | Примечание |
| БОГАТАЯ КОМПЛЕКТАЦИЯ | ||
| 1 | Рабочий стол | 1000 x 550 мм |
| 2 | Система ЧПУ |
Fanuc 0i-Mf(5) Plus (Япония) |
| 3 |
Сервомоторы по осям X / Y / Z |
3 / 3 / 3 кВт Fanuc (Япония) |
| 4 |
Двигатель шпинделя |
11 / 15 кВт Fanuc (Япония) |
| 5 | Шпиндель ВТ40 Kenturn (Тайвань) | Включено в стоимость станка |
| 6 | Система автоматической смены инструмента 24 позиции ОKADA (Тайвань) | Включено в стоимость станка |
| 7 |
Подшипники ШВП и шпинделя NSK (Япония) |
Включено в стоимость станка |
| 8 | Линейные направляющие по осям X / Y / Z роликового типа Hiwin / PMI (Тайвань) | Включено в стоимость станка |
| 9 | Компоненты пневматической системы SMC (Япония) | Включено в стоимость станка |
| 10 | Система диалогового программирования Manual Guide 0i | Включено в стоимость станка |
| 11 | Прямой привод шпинделя 12000 об/мин | Включено в стоимость станка |
| 12 |
Масляное охлаждение шпинделя |
Включено в стоимость станка |
| 13 | Система подачи СОЖ через шпиндель - 20 бар | Включено в стоимость станка |
| 14 | Система обдува детали (при обработке без СОЖ) |
Включено в стоимость станка |
| 15 | Скиммер (маслоотделитель) | Включено в стоимость станка |
| 16 | Кондиционер электрошкафа | Включено в стоимость станка |
| 17 | Пистолет для подачи СОЖ |
Включено в стоимость станка |
| 18 | Пневматический пистолет |
Включено в стоимость станка |
| 19 |
Электрические компоненты Schneider Electric (Франция) или другие сопоставимые |
Включено в стоимость станка |
| 20 | Стружечный конвейер |
Включено в стоимость станка |
| 21 |
Трансформатор 380В / 50 Гц / 3 фазы |
Включено в стоимость станка |
| 22 |
Светодиодное рабочее освещение |
Включено в стоимость станка |
| 23 | Система автоматической смазки |
Включено в стоимость станка |
| 24 | СЕ стандарт, блокировка двери, 3-х цветный индикатор состояния |
Включено в стоимость станка |
|
25 |
Инструментальный ящик |
Включено в стоимость станка |
| 26 |

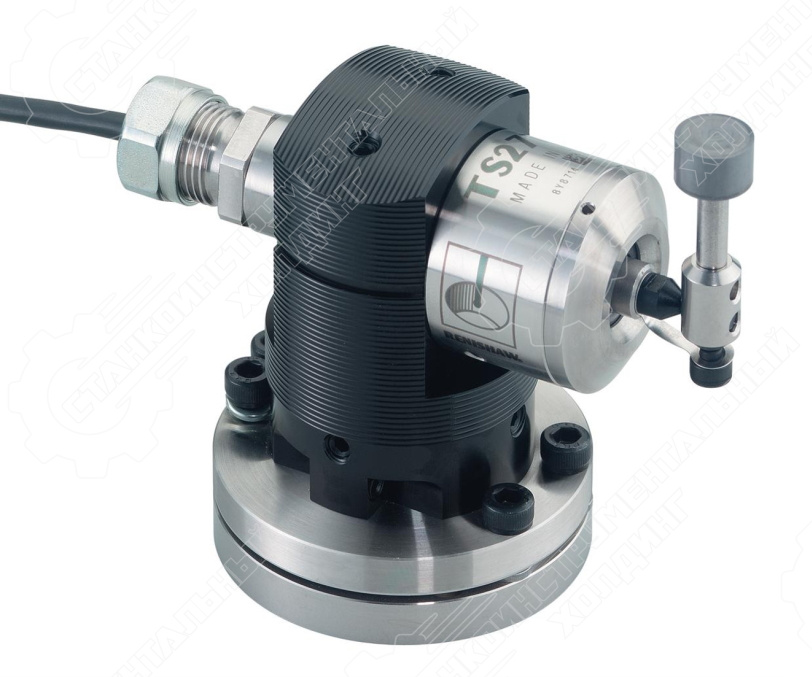

Датчик измерения инструмента Renishaw TS27R (Великобритания) |
Включено в стоимость станка |
| 27 |

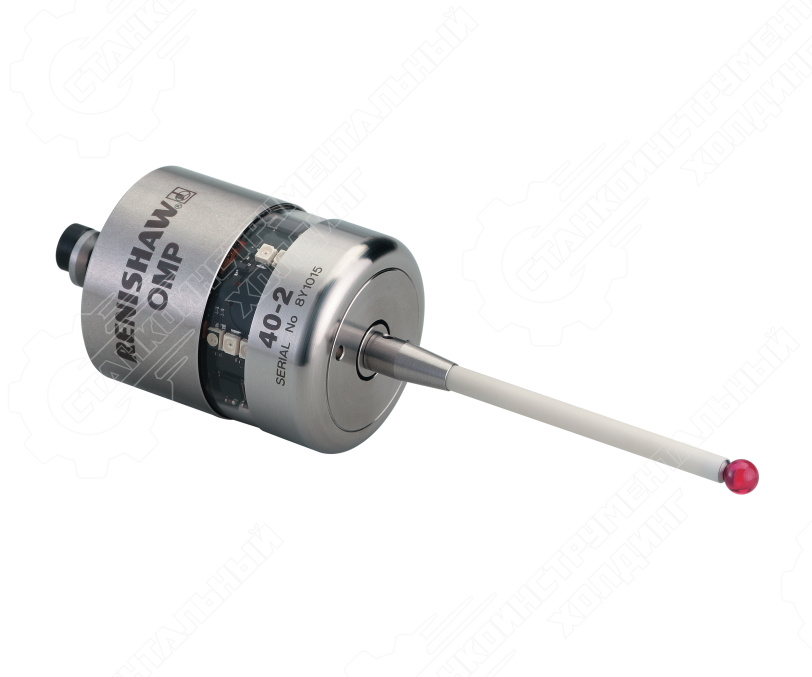

Датчик измерения детали Renishaw OMP40 (Великобритания) |
Включено в стоимость станка |
| 28 | Подготовка под 4-ю ось | Включено в стоимость станка |
| ОПЦИИ, КОТОРЫЕ МОГУТ БЫТЬ УСТАНОВЛЕНЫ ПРИ НЕОБХОДИМОСТИ (ЗА ДОПОЛНИТЕЛЬНУЮ ПЛАТУ) | ||
| 29 | 4-я ось TJR250 / Поворотный стол с приводом в комплекте с ручной задней бабкой | (Тайвань) |
Общие параметры
Модель станка
VMC855
Бренд
MetalCraft
Система ЧПУ
Fanuc 0i Mf(5) Plus
Количество осей
3
Перемещение
Ход по оси X / Y / Z, мм
800 / 550 / 550
Ширина линейных направляющих X / Y / Z, мм
35 / 45 / 45
Мощность привода оси X / Y / Z, кВт
3 / 3 / 3
Ускоренная подача по оси X / Y / Z, м/мин
48 / 48 / 48
Расстояние от центра шпинделя до колонны, мм
590
Расстояние от шпинделя до поверхности стола, мм
120 - 670
Точность
Точность позиционирования по осям X / Y / Z, мм
±0.004 / 300
Повторяемость по осям X / Y / Z, мм
±0.003 / ±0.003 / ±0.003 (JIS)
Рабочий стол
Размеры рабочего стола, мм
1000 x 550
Т-образный паз (ширина / № / расстояние), мм
18 / 5 / 90
Макс. вес заготовки, кг
800
Шпиндель
Конус шпинделя
BT40
Мощность двигателя шпинделя, кВт
11 / 15
Макс. скорость вращения шпинделя, об/мин
12000
Револьверная головка
Количество инструментов
24
Макс. вес инструмента, кг
8
Время смены инструмента, сек
2
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
2850 x 2250 x 2550
Габаритные размеры (Д x Ш x В, с конвейером), мм
4100 x 2250 x 2550
Масса станка, кг
5500
Фрезерный станок с MetalCraft VMC855.F.11/15.12.20.T.D.P с ЧПУ применяется для комплексной обработки детали и позволяет эффективно решить широкий спектр задач (фрезерование, сверление, нарезание резьбы, развертывание отверстий, зенкерование, растачивание). Станки данной серии широко используются для изготовления пресс-форм, в инструментальном производстве, автомобильной промышленности, машиностроении и других отраслях.
Особенности фрезерного станка VMC855.F.11/15.12.20.T.D.P:
• Современная система управления Fanuc 0i Mf(5) Plus (Япония) с широкими функциональными возможностями
• Высокпроизводительные привода Fanuc (Япония)
• Вертикальный шпиндель с прямым приводом и максимальной скоростью вращения до 12000 об/мин
• Система автоматической смены инструмента на 24 позиции
• Рабочий стол размером 1000 x 550 мм с максимальной грузоподъемностью 800 кг
• Система подачи СОЖ высокого давления (20 бар) через шпиндель
• Доп. опции в комплекте: датчики Renishaw для измерения инструмента (TS27R) и детали (OMP40)
Особенности фрезерного станка VMC855.F.11/15.12.20.T.D.P:
• Современная система управления Fanuc 0i Mf(5) Plus (Япония) с широкими функциональными возможностями
• Высокпроизводительные привода Fanuc (Япония)
• Вертикальный шпиндель с прямым приводом и максимальной скоростью вращения до 12000 об/мин
• Система автоматической смены инструмента на 24 позиции
• Рабочий стол размером 1000 x 550 мм с максимальной грузоподъемностью 800 кг
• Система подачи СОЖ высокого давления (20 бар) через шпиндель
• Доп. опции в комплекте: датчики Renishaw для измерения инструмента (TS27R) и детали (OMP40)
