Обращаем ваше внимание на богатую комплектацию предлагаемого станка. Зеленым шрифтом
выделены опции, которые, как правило, участники рынка в стандартную комплектацию не
включают. По нашему производственному опыту (эксплуатируем более 50 станков с ЧПУ) данные
опции необходимы для высокоэффективной работы станка. Красным шрифтом хотим
подчеркнуть, что главные элементы нашего станка изготовлены фирмами, которые признаны
мировыми лидерами в своей области.
Артикул:
VMC855.S.11/15.10.20.4
Характеристики
Размеры рабочего стола, мм
—
1000 x 550
Расстояние от шпинделя до поверхности стола, мм
—
120 - 670
Мощность двигателя шпинделя, кВт
—
11 / 15
Макс. скорость вращения шпинделя, об/мин
—
10000
Система управления
—
Siemens 828D
Ход по оси X / Z / Y, мм
—
800 / 550 / 550
Мощность привода оси X / Z / Y, кВт
—
2.9 / 2.9 / 3.6
Все характеристики
6 669 975 ₽ /шт
7 847 029 ₽
Скидка
-15%
В наличии
Заказать
Заказать
Шеф-монтаж - от 45 000 ₽
Гарантия - 12 месяцев
Доставка - выбрать город
Заявка на лизинг
| № п/п | Наименование | Примечание |
| БОГАТАЯ КОМПЛЕКТАЦИЯ | ||
| 1 | Рабочий стол | 1000 x 550 мм |
| 2 | Система ЧПУ |
Siemens 828D (Германия) |
| 3 |
Сервомоторы по осям X / Y / Z |
2.9 / 2.9 / 3.6 кВт Siemens (Германия) |
| 4 |
Двигатель шпинделя |
11 / 15 кВт Siemens (Германия) |
| 5 | Шпиндель ВТ40 Kenturn (Тайвань) | Включено в стоимость станка |
| 6 | Система автоматической смены инструмента 24 позиции (Тайвань) | Включено в стоимость станка |
| 7 | Подшипники ШВП и шпинделя NSK (Япония) | Включено в стоимость станка |
| 8 |
Линейные направляющие по осям X / Y / Z роликового типа Hiwin / PMI (Тайвань) |
Включено в стоимость станка |
| 9 | Компоненты пневматической системы SMC (Япония) | Включено в стоимость станка |
| 10 | Ременной привод шпинделя 10000 об/мин | Включено в стоимость станка |
| 11 | Система диалогового программирования "Shopmill" Siemens (Германия) | Включено в стоимость станка |
| 12 | Масляное охлаждение шпинделя | Включено в стоимость станка |
| 13 | Система подачи СОЖ через шпиндель 20 бар | Включено в стоимость станка |
| 14 | Система обдува детали (при обработке без СОЖ) | Включено в стоимость станка |
| 15 | Кондиционер электрошкафа | Включено в стоимость станка |
| 16 | Скиммер (маслоотделитель) | Включено в стоимость станка |
| 17 | Пистолет для подачи СОЖ | Включено в стоимость станка |
| 18 | Пневматический пистолет | Включено в стоимость станка |
| 19 |
Электрические компоненты Schneider Electric (Франция) или другие сопоставимые |
Включено в стоимость станка |
| 20 | Стружечный конвейер | Включено в стоимость станка |
| 21 |
Трансформатор 380В / 50 Гц / 3 фазы |
Включено в стоимость станка |
| 22 |
Светодиодное рабочее освещение |
Включено в стоимость станка |
| 23 | Система автоматической смазки | Включено в стоимость станка |
| 24 | СЕ стандарт, блокировка двери, 3-х цветный индикатор состояния | Включено в стоимость станка |
|
25 |
Инструментальный ящик |
Включено в стоимость станка |

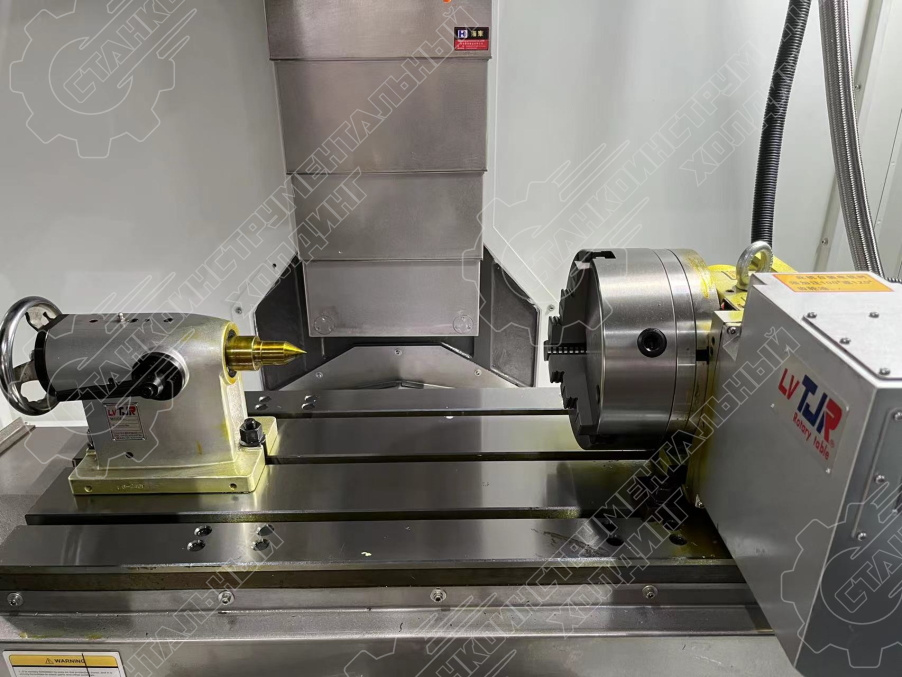

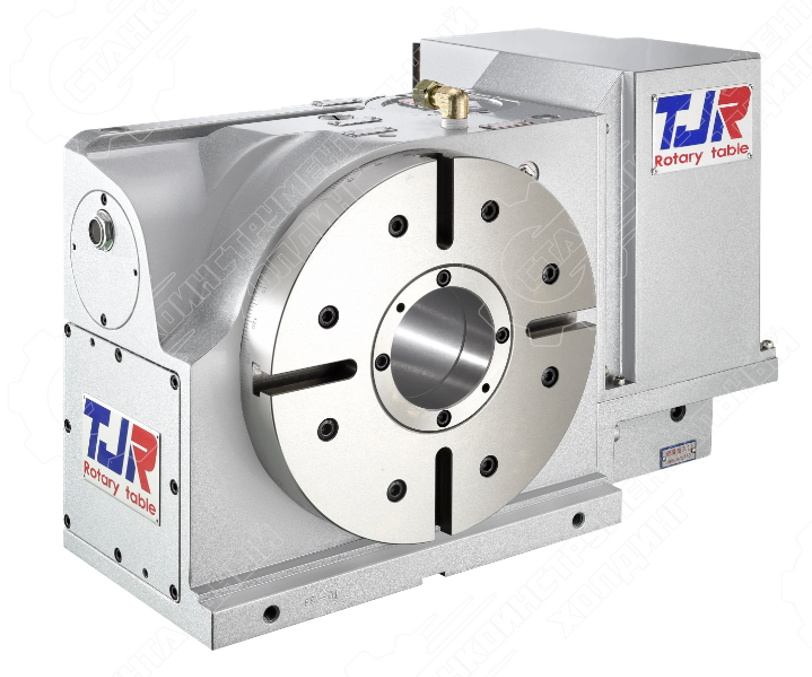

| 26 | 4-я ось TJR250 / Поворотный стол с приводом в комплекте с ручной задней бабкой (Тайвань) |
Включено в стоимость станка |
| ОПЦИИ, КОТОРЫЕ МОГУТ БЫТЬ УСТАНОВЛЕНЫ ПРИ НЕОБХОДИМОСТИ (ЗА ДОПОЛНИТЕЛЬНУЮ ПЛАТУ) | ||
| 27 | Датчик измерения инструмента TS27R | Renishaw (Великобритания) |
| 28 |
Датчик измерения детали OMP40 |
Renishaw (Великобритания) |
Общие параметры
Модель станка
VMC855
Бренд
MetalCraft
Система ЧПУ
Siemens 828D
Количество осей
4
Перемещение
Ход по оси X / Y / Z, мм
800 / 550 / 550
Ширина линейных направляющих X / Y / Z, мм
35 / 45 / 45
Мощность привода оси X / Y / Z, кВт
2.9 / 2.9 / 3.6
Ускоренная подача по оси X / Y / Z, м/мин
48 / 48 / 48
Расстояние от центра шпинделя до колонны, мм
590
Расстояние от шпинделя до поверхности стола, мм
120 - 670
Точность
Точность позиционирования по осям X / Y / Z, мм
±0.004 / 300
Повторяемость по осям X / Y / Z, мм
±0.003 / ±0.003 / ±0.003 (JIS)
Рабочий стол
Размеры рабочего стола, мм
1000 x 550
Т-образный паз (ширина / № / расстояние), мм
18 / 5 / 90
Макс. вес заготовки, кг
800
Шпиндель
Конус шпинделя
BT40
Мощность двигателя шпинделя, кВт
11 / 15
Макс. скорость вращения шпинделя, об/мин
10000
Револьверная головка
Количество инструментов
24
Макс. вес инструмента, кг
8
Время смены инструмента, сек
2
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
2850 x 2250 x 2550
Габаритные размеры (Д x Ш x В, с конвейером), мм
4100 x 2250 x 2550
Масса станка, кг
5500

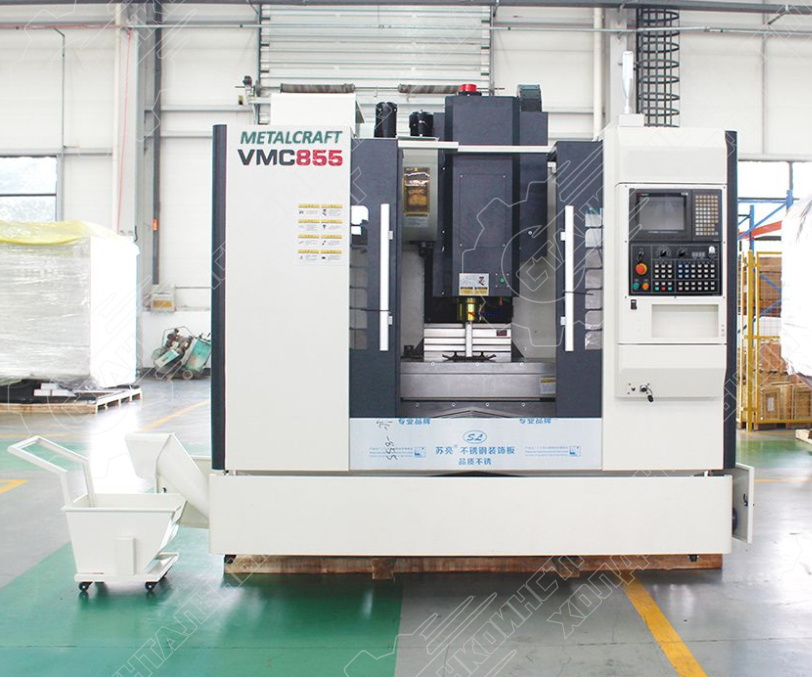

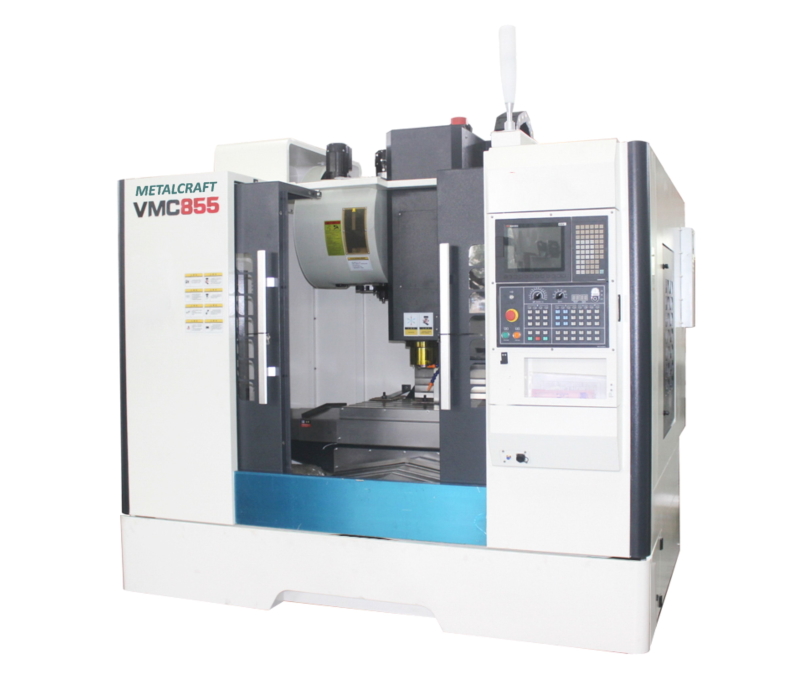

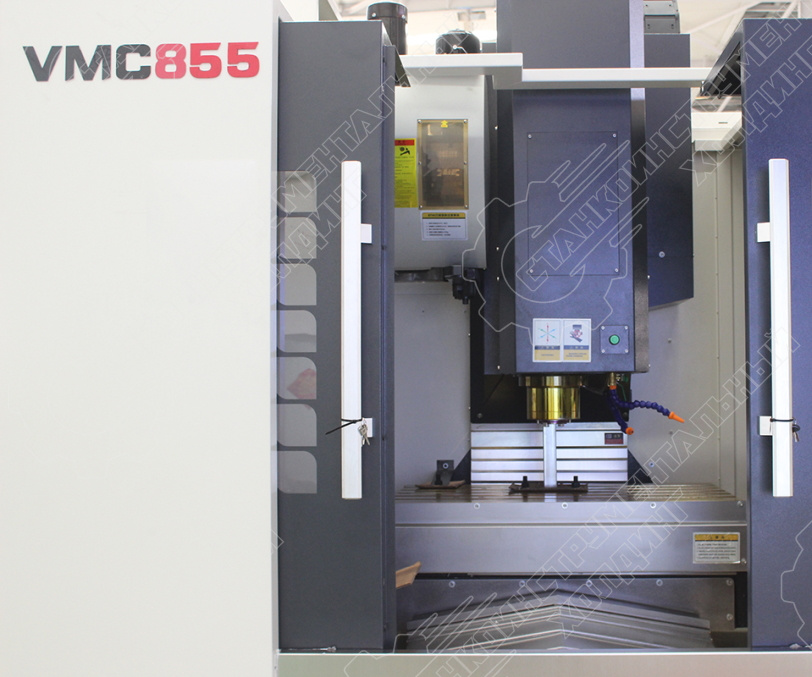

Фрезерный станок с MetalCraft VMC855.S.11/15.10.20.4 с ЧПУ применяется для комплексной обработки детали и позволяет эффективно решить широкий спектр задач (фрезерование, сверление, нарезание резьбы, развертывание отверстий, зенкерование, растачивание). Станки данной серии широко используются для изготовления пресс-форм, в инструментальном производстве, автомобильной промышленности, машиностроении и других отраслях.
Особенности фрезерного станка VMC855.S.11/15.10.20.4:
• Современная система управления Siemens 828D (Германия) с широкими функциональными возможностями
• Высокпроизводительные привода Siemens (Германия)

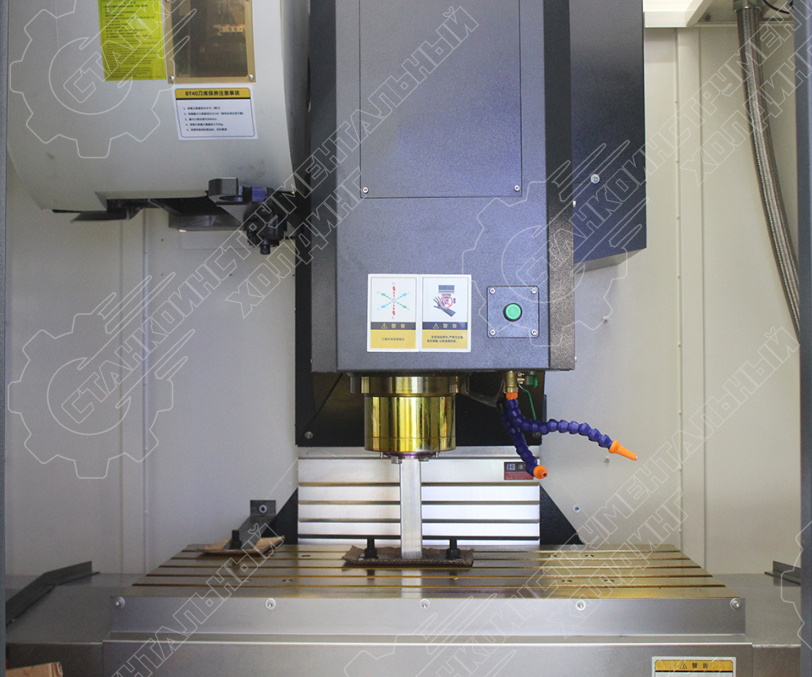

• Вертикальный шпиндель с ременным приводом и максимальной скоростью вращения до 10000 об/мин
• Система автоматической смены инструмента на 24 позиции
• Рабочий стол размером 1000 x 550 мм с максимальной грузоподъемностью 800 кг
• Система подачи СОЖ высокого давления (20 бар) через шпиндель
• Доп. опции в комплекте: 4 ось (TJR250)
Особенности фрезерного станка VMC855.S.11/15.10.20.4:
• Современная система управления Siemens 828D (Германия) с широкими функциональными возможностями
• Высокпроизводительные привода Siemens (Германия)
• Вертикальный шпиндель с ременным приводом и максимальной скоростью вращения до 10000 об/мин
• Система автоматической смены инструмента на 24 позиции
• Рабочий стол размером 1000 x 550 мм с максимальной грузоподъемностью 800 кг
• Система подачи СОЖ высокого давления (20 бар) через шпиндель
• Доп. опции в комплекте: 4 ось (TJR250)
Оплата заказа осуществляется безналичным способом по выставленному счету. При отгрузке заказа вам будут предоставлены все необходимые документы: счет на оплату, счет-фактура, товарная накладная.
Самовывоз товара осуществляется с нашего склада по адресу г. Екатеринбург, ул. Благодатская, 76 (территория завода ООО "Уралшина"). Режим работы склада: понедельник - пятница, с 9:00 до 18:00.
Для проезда на территорию потребуется пропуск, который вы можете заказать у наших менеджеров по телефону 8-800-101-14-36 или электронной почте stinhol@yandex.ru. Для оформления пропуска потребуется следующая информация:
- Ф.И.О. водителя
- Марка автомобиля
- Номер автомобиля
Для проезда на территорию по пропуску дополнительно необходимо при себе иметь паспорт, водительское удостоверение. Заказ отгружается получателю при наличии доверенности на получение товара и номера счета.
Схема проезда
Въезд на территорию через КПП с улицы Южный проезд
При доставке указанными ТК наши менеджеры полностью берут на себя организацию доставки (вызов транспортной, контроль отгрузки и отправка товара). Также возможна доставка любыми другими ТК и курьерскими службами, в этом случае клиент самостоятельно оставляет заявку в необходимой ему компании. Все необходимые для этого логистические данные (вес, объем) вам предоставят наши менеджеры.
| Регион |
Срок |
| Урал | 2-3 дня |
| Москва и Московская область | 3-4 дня |
| Краснодар, Ростов, Южный федеральный округ | 5-7 дней |
| Сибирь и Дальний восток | 8-10 дней |
Сроки доставки по регионам, непредставленным в таблице, а также странам СНГ вы можете уточнить у наших менеджеров по телефону 8-800-101-14-36 или электронной почте stinhol@yandex.ru.
Другие комплектации
| Модель | Датчик измерения инструмента | Датчик измерения детали | 4-я ось TJR250 | Цена с НДС | Заказать |
|---|---|---|---|---|---|
VMC855.S.11/15.10.20.T.4
| Renishaw TS27R | - | Включено | 8 260 276 ₽ | Заказать |
|
VMC855.S.11/15.10.20.T.D.4
| Renishaw TS27R | Renishaw OMP40 | Включено | 9 404 529 ₽ | Заказать |
Под брендом MetalCraft выпускается высокопроизводительное промышленное оборудование для металлообработки: станки токарной, фрезерной и ленточнопильной группы (включая модели с ЧПУ).
