Артикул:
Schwarzmaier Easycheck Model 1
2 915 555 ₽ /шт
3 430 064 ₽
Скидка
-15%
В пути
1 ¥ = 10.88 ₽
Заказать
Заказать
MetalCraft
Бренд
Ø30
Макс. диаметр инструмента, мм
≤0.002
Биение, мм
150
Перемещение по оси X, мм
80
Перемещение по оси Y, мм
| № п/п | Наименование | Примечание | Количество |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||
| 1 | Датчик инструмента | Schwarzmaier Easycheck Model 1 |
1 комп. |
| 2 | Дисплей | LCD, 27 дюймов |
1 шт. |
| 3 | Функция построения чертежей | - |
1 шт. |
| 4 | Микроскоп | - |
1 шт. |
| 5 | Камера | 5 мегапикселей, USB 2.0, разрешение SXGV 1280 * 1204 |
1 шт. |
| 6 | Функция сравнения контуров инструмента | - |
1 шт. |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |||
| 7 | Микроскоп | 13X |
- |
| 8 | Оптическое увеличение | 400X |
- |
Общие параметры
Бренд
MetalCraft
Дисплей
LСD, 27 дюймов
Микроскоп
6X
Оптическое увеличение
20X - 240X
Биение, мм
≤0.002
Диапазон зажима, мм
0 - 50
Точность, мм
0.004
Параметры обработки
Макс.длина обработки по оси Z, мм
60
Перемещение
Перемещение по оси X, мм
150
Перемещение по оси Y, мм
80
Револьверная головка
Макс. диаметр инструмента, мм
Ø30
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
770 x 670 x 620
Масса станка, кг
137

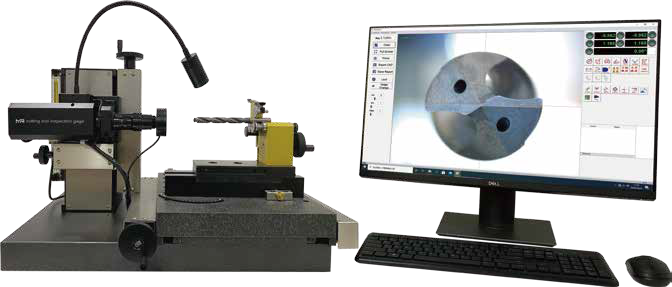

Schwarzmaier Easycheck Model 1 – многофункциональный прецизионный микроскоп, позволяющий измерять различные параметры инструмента.
Особенности:
• Приближение с четким разрешением позволяет обнаружить микросколы режущих кромок, а также эффект после полировки инструмента, выходы от шлифовального круга.
• Высокоточные направляющие обеспечивают точность измерения в пределах 4 мкм, биение в пределах 2 мкм.
• Эргономический дизайн делает микроскоп удобных для размещения как в цехе у станка, так и в отделе контроля.
• ПО разработано специально для измерения геометрии режущего инструмента и автоматическое распознание пересечения линий на режущей части, автоматический захват дуг гарантирует удобное и правильное процесса измерения.
Возможности измерений:
• Сверло: диаметр, угол при вершине, угол подъема спирали, ширина пера, ширина канавки, задний угол, глубина канавки, угол подточки, ширина перемычки, угол перемычки, отклонение от центра перемычки, передний угол торца, угол и ширина фаски, обратный конус и др.;
• Концевая фреза: диаметр, угловой радиус/фаска, полный радиус, угол подъема спирали, угол поднутрения, диаметр сердцевины, радиус канавки, передний угол радиальный и торцевой, задний угол радиальный и торцевой, ширина радиальной поверхности, угол радиального зазора, параметры торца, и др.;
• Резьба: ширина вершины профиля/радиуса впадины профиля, шаг резьбы, средний и наружный диаметр, угол профиля, угол наклона зуба.
• Форма кромки: V-образные крепления используются для поперечного зажима или установки на цилиндрические держатели инструмента для измерения фаски, заднего угла, скругленных углов;
• Развертка: измеряются такие параметры, как главный передний угол, угол спирали, толщина сердцевины, глубина канавки, ширина пера/ленточки, фаска и др.;
• Ружейное сверло;
• Обнаружение степени износа режущих кромок;
• Ступени комбинированных инструментов;
• Функция сравнения контуров инструмента
• Встроенная функция построения чертежей, хранения данных, анализирования, фотографирования, наличие галереи и др.
Особенности:
• Приближение с четким разрешением позволяет обнаружить микросколы режущих кромок, а также эффект после полировки инструмента, выходы от шлифовального круга.
• Высокоточные направляющие обеспечивают точность измерения в пределах 4 мкм, биение в пределах 2 мкм.
• Эргономический дизайн делает микроскоп удобных для размещения как в цехе у станка, так и в отделе контроля.
• ПО разработано специально для измерения геометрии режущего инструмента и автоматическое распознание пересечения линий на режущей части, автоматический захват дуг гарантирует удобное и правильное процесса измерения.
Возможности измерений:
• Сверло: диаметр, угол при вершине, угол подъема спирали, ширина пера, ширина канавки, задний угол, глубина канавки, угол подточки, ширина перемычки, угол перемычки, отклонение от центра перемычки, передний угол торца, угол и ширина фаски, обратный конус и др.;
• Концевая фреза: диаметр, угловой радиус/фаска, полный радиус, угол подъема спирали, угол поднутрения, диаметр сердцевины, радиус канавки, передний угол радиальный и торцевой, задний угол радиальный и торцевой, ширина радиальной поверхности, угол радиального зазора, параметры торца, и др.;
• Резьба: ширина вершины профиля/радиуса впадины профиля, шаг резьбы, средний и наружный диаметр, угол профиля, угол наклона зуба.
• Форма кромки: V-образные крепления используются для поперечного зажима или установки на цилиндрические держатели инструмента для измерения фаски, заднего угла, скругленных углов;
• Развертка: измеряются такие параметры, как главный передний угол, угол спирали, толщина сердцевины, глубина канавки, ширина пера/ленточки, фаска и др.;
• Ружейное сверло;
• Обнаружение степени износа режущих кромок;
• Ступени комбинированных инструментов;
• Функция сравнения контуров инструмента
• Встроенная функция построения чертежей, хранения данных, анализирования, фотографирования, наличие галереи и др.
