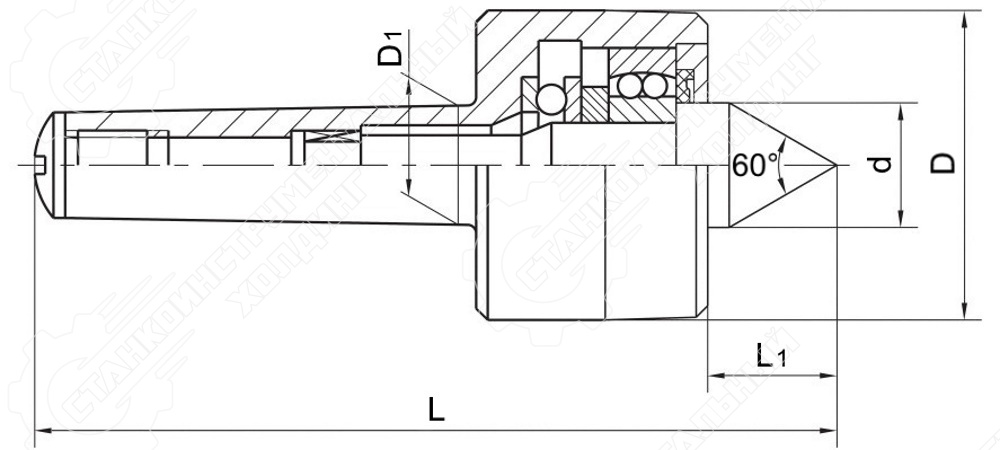

Центры вращающиеся
Вращающиеся центры серии MD используются для фиксации и точного базирования заготовки при токарной на высокоскоростных режимах резания. Конструкция центра состоит из хвостовика в виде конуса Морзе и вращающегося конусовидного упора с углом при вершине 60°. Вращение упора осуществляется при помощи шариковых подшипников, встроенных в корпус оснастки. Токарные центры D41 изготовлены из закаленной легированной стали.
| Модель | Наименование | Конус Морзе | D, мм | D1, мм | d, мм | L, мм | L1, мм | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| Центр вращающийся, конус Морзе №3 | MT3 | 52 | 23.825 | 28 | 170 | 30 |
2 238 ₽/шт
|
||
| Центр вращающийся, конус Морзе №4 | MT4 | 60 | 31.267 | 32 | 205.7 | 34.7 |
2 645 ₽/шт
|
||
| Центр вращающийся, конус Морзе №5 | MT5 | 77 | 44.399 | 45 | 254 | 45 |
3 865 ₽/шт
|

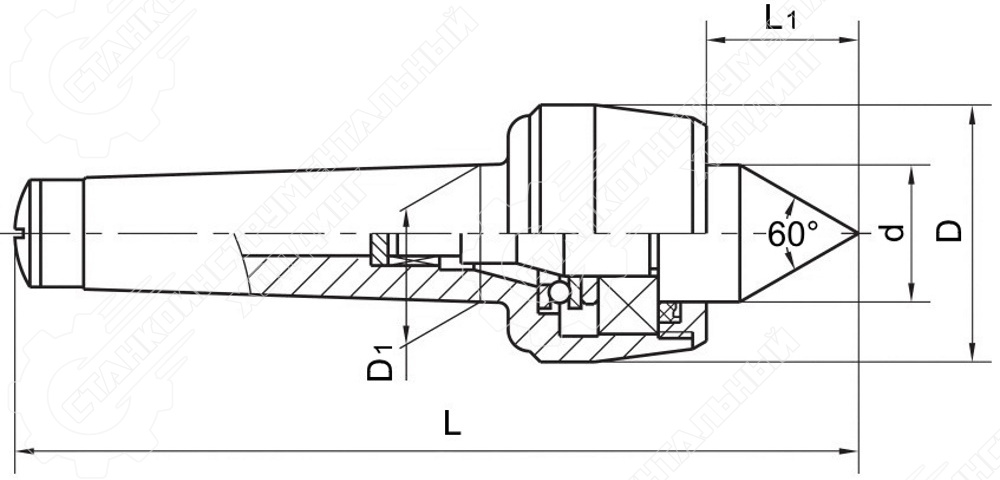

Центры вращающиеся облегченные
Облегченные вращающиеся центры DM31 (бренд Zegyo) и LC-CNC, LC-HSB, LC-PLD (бренд OLICNC) используются для фиксации и точного базирования заготовки при токарной прецизионной обработке на высокоскоростных режимах резания. Конструкция центра состоит из хвостовика в виде конуса Морзе и вращающегося конусовидного упора с углом при вершине 60°. Вращение упора осуществляется при помощи шарикового подшипника, встроенного в корпус оснастки. Токарные центры изготовлены из закаленной легированной стали.
| Модель | Наименование | Конус Морзе | D, мм | D1, мм | d, мм | L, мм | L1, мм | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| Центр вращающийся, облегченный, высокоточный, конус Морзе №1 | MT1 | 34 | 12.065 | 18 | 115 | 20.3 |
2 713 ₽/шт
|
||
| Центр вращающийся, конус Морзе №2 | MT2 | 46 | 17.78 | 24 | 140 | 28 |
1 831 ₽/шт
|
||
| Центр вращающийся, конус Морзе №3 | MT3 | 59 | 23.825 | 28 | 170 | 38 |
2 238 ₽/шт
|
||
| Центр вращающийся, конус Морзе №4 | MT4 | 64 | 31.267 | 31 | 198 | 45 |
2 685 ₽/шт
|
||
| Центр вращающийся, конус Морзе №5 | MT5 | 78 | 44.399 | 44 | 245 | 52 |
3 865 ₽/шт
|
||
| Центр вращающийся высокоскоростной, конус Морзе №2 | MT2 | 46 | 17.78 | 24 | 140 | 28 |
3 319 ₽/шт
|
||
| Центр вращающийся высокоскоростной, конус Морзе №3 | MT3 | 59 | 23.825 | 28 | 170 | 38 |
4 087 ₽/шт
|
||
| Центр вращающийся высокоскоростной, конус Морзе №4 | MT4 | 64 | 31.267 | 31 | 198 | 45 |
6 638 ₽/шт
|
||
| Центр вращающийся высокоскоростной, конус Морзе №5 | MT5 | 78 | 44.399 | 44 | 245 | 52 |
11 617 ₽/шт
|
||
| Центр вращающийся облегченный, высокоточный, конус Морзе №2 | MT2 | 45 | 17.78 | 25 | 129.6 | 28.6 |
1 751 ₽/шт
|
||
| Центр вращающийся облегченный, высокоточный, конус Морзе №3 | MT3 | 52 | 23.825 | 28 | 160.2 | 32 |
2 230 ₽/шт
|
||
| Центр вращающийся облегченный, высокоточный, конус Морзе №4 | MT4 | 60 | 31.267 | 32 | 191.7 | 36.5 |
2 530 ₽/шт
|
||
| Центр вращающийся облегченный, высокоточный, конус Морзе №5 | MT5 | 80 | 44.399 | 45 | 244.5 | 50.8 |
4 087 ₽/шт
|

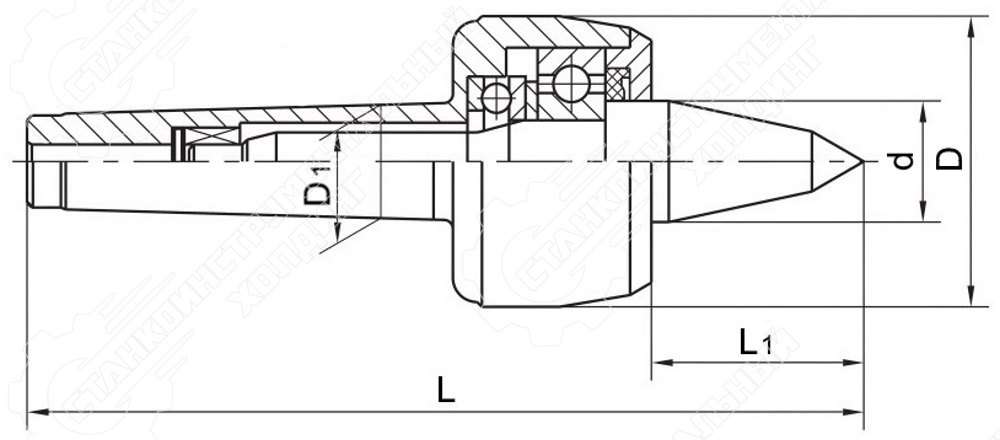

Центры вращающиеся высокоточные
Вращающиеся центры серии LC-NT (New Type) используются для фиксации и точного базирования заготовки при токарной на высокоскоростных режимах резания. Данная серия ориентирована прежде всего на высокоточную обработку легких заготовок. Конструкция центра состоит из хвостовика в виде конуса Морзе и вращающегося конусовидного упора. Вращение упора осуществляется при помощи шариковых подшипников, встроенных в корпус оснастки. Токарные центры LC-NT изготовлены из легированной стали.
| Модель | Наименование | Конус Морзе | D, мм | D1, мм | d, мм | L, мм | L1, мм | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| - | MT3 | 41 | 23.825 | 35 | 166 | 44 |
2 282 ₽/шт
|
||
| Центр вращающийся, конус Морзе №2 | MT2 | 32 | 17.78 | 26 | 132 | 35 |
1 659 ₽/шт
|
||
| Центр вращающийся, конус Морзе №3 | MT3 | 41 | 23.825 | 35 | 166 | 44 |
2 043 ₽/шт
|
||
| Центр вращающийся, конус Морзе №4 | MT4 | 47 | 31.267 | 40 | 200 | 51 |
2 452 ₽/шт
|
||
| Центр вращающийся, конус Морзе №5 | MT5 | 65 | 44.399 | 52 | 262 | 72 |
3 882 ₽/шт
|

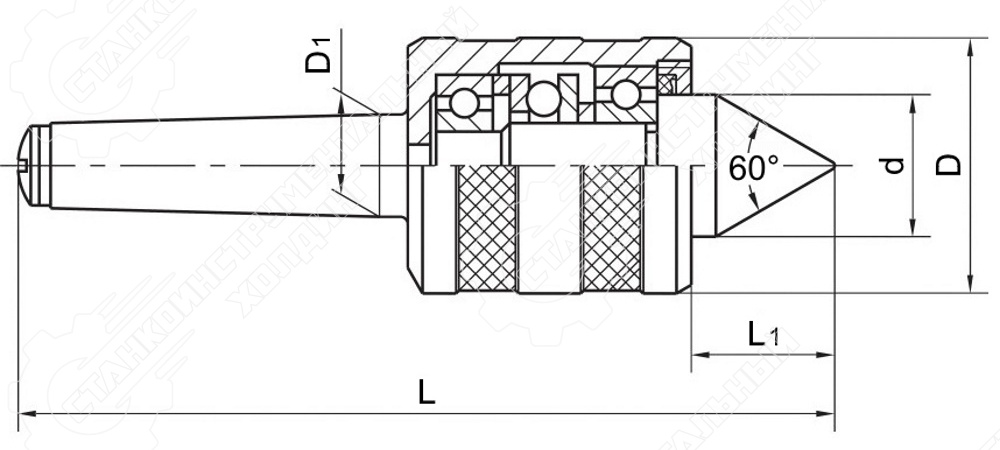

Центры вращающиеся усиленные
Усиленные вращающиеся центры серии DM51 (бренд Zegyo) и LC-HD (бренд OLICNC) используются для фиксации и точного базирования заготовки при токарной прецизионной обработке на высокоскоростных режимах резания. Конструкция центра состоит из хвостовика в виде конуса Морзе и вращающегося конусовидного упора с углом при вершине 60°. Вращение упора осуществляется при помощи шариковых подшипников, встроенных в корпус оснастки. Токарные центры изготовлены из закаленной легированной стали.
| Модель | Наименование | Конус Морзе | D, мм | D1, мм | d, мм | L, мм | L1, мм | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| Центр вращающийся, усиленный, высокоточный, конус Морзе №1 | MT1 | 38 | 12.065 | 16 | 109.6 | 18.5 |
3 198 ₽/шт
|
||
| Центр вращающийся усиленный, конус Морзе №3 | MT3 | 53 | 23.825 | 27 | 170 | 36 |
2 489 ₽/шт
|
||
| Центр вращающийся усиленный, конус Морзе №4 | MT4 | 55 | 31.267 | 35 | 194 | 37.5 |
3 269 ₽/шт
|
||
| Центр вращающийся усиленный, конус Морзе №5 | MT5 | 70 | 44.399 | 45 | 240 | 47 |
6 221 ₽/шт
|

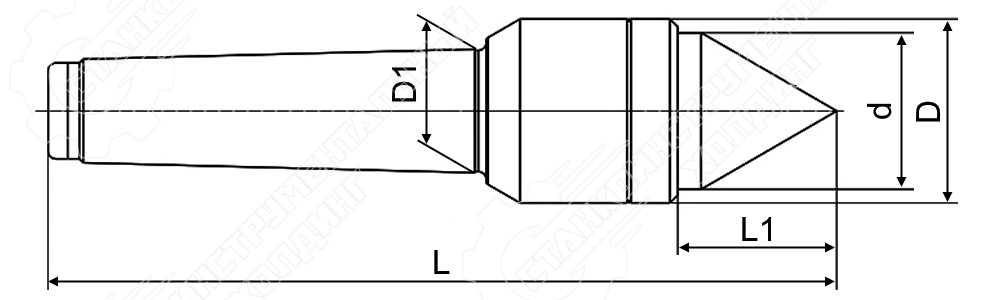

Центры вращающиеся усиленные M11
Усиленные вращающиеся центры серии M11 используются для фиксации и точного базирования заготовки при токарной прецизионной обработке на высокоскоростных режимах резания. Конструкция центра состоит из хвостовика в виде конуса Морзе и вращающегося конусовидного упора с углом при вершине 60°. Вращение упора осуществляется при помощи шариковых подшипников, встроенных в корпус оснастки. Токарные центры M11 изготовлены из закаленной легированной стали.
| Модель | Наименование | Конус Морзе | D, мм | D1, мм | d, мм | L, мм | L1, мм | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| Центр вращающийся, высокоточный, тип M11, конус Морзе №1 | MT1 | 36 | 12.065 | 15 | 124 | 27 |
9 032 ₽/шт
|
||
| Центр вращающийся, высокоточный, тип M11, конус Морзе №3 | MT3 | 60 | 23.825 | 25 | 176.5 | 47 |
6 870 ₽/шт
|
||
| Центр вращающийся высокоточный типа M11, конус Морзе 5 | MT5 | 90 | 44.399 | 40 | 273 | 65 |
11 719 ₽/шт
|

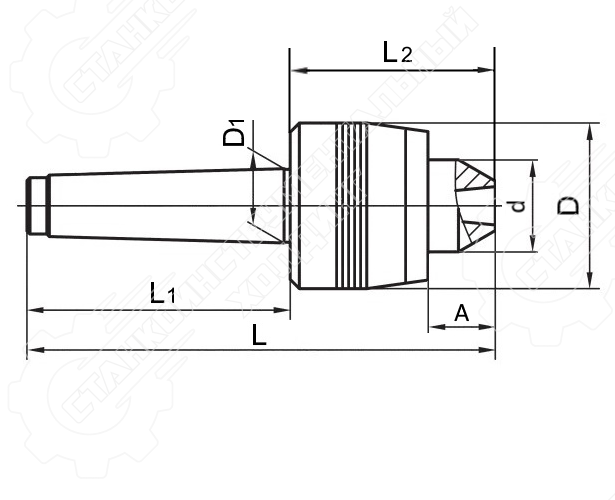

Центры вращающиеся со сменными вставками
Вращающиеся центры серии HD43 и LC-ICP изготовлены из закаленной легированной стали, используются для фиксации и точного базирования заготовки при токарной на высокоскоростных режимах резания. Конструкция центра состоит из хвостовика в виде конуса Морзе и вращающегося сменного конусовидного упора. Вращение упора осуществляется при помощи шариковых подшипников, встроенных в корпус оснастки. Сменные вставки позволяют оперативно изменить конфигурацию токарного центра в соответствии с выполняемой операцией. В комплект поставки входят шесть вставок различного форм-фактора.
| Модель | Наименование | Конус Морзе | D, мм | D1, мм | d, мм | L, мм | L1, мм | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| Центр вращающийся высокоскоростной универсальный, конус Морзе №2 | MT2 | 46 | 17.78 | 24 | 140 | 65 |
7 430 ₽/шт
|
||
| Центр вращающийся высокоскоростной универсальный, конус Морзе №3 | MT3 | 59 | 23.825 | 28 | 170 | 81 |
7 430 ₽/шт
|
||
| Центр вращающийся высокоскоростной универсальный, конус Морзе №4 | MT4 | 64 | 31.267 | 31 | 198 | 102 |
9 907 ₽/шт
|
||
| Центр вращающийся высокоскоростной универсальный, конус Морзе №5 | MT5 | 78 | 44.399 | 44 | 245 | 130 |
14 035 ₽/шт
|

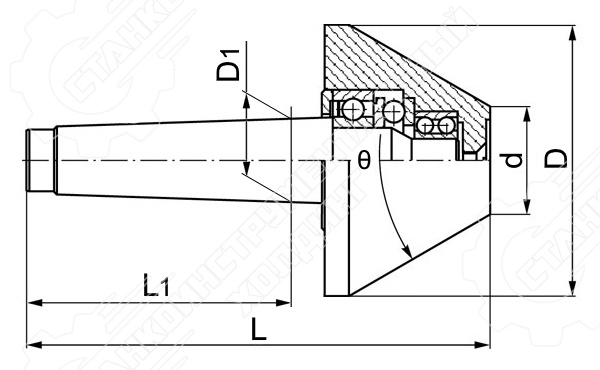

Центры вращающиеся грибковые
Грибковые вращающиеся центры серии LC-BN используются для токарной обработки заготовок с полыми торцевыми отверстиями (пустотелые валы, трубы). Упор выполнен в форме усеченного конуса, что позволяет надежно фиксировать и базировать заготовку даже в условиях высокоскоростного резания. Вращение упора осуществляется при помощи шариковых подшипников, встроенных в герметичный корпус. Герметичное исполнение защищает подшипники от попадания СОЖ и пыли, тем самым увеличивая срок службы оснастки. Токарные центры DS изготовлены из закаленной легированной стали.
| Модель | Наименование | Конус Морзе | D, мм | D1, мм | d, мм | L, мм | L1, мм | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| Центр вращающийся грибковый, конус Морзе №2 | MT2 | 80 | 17.78 | 24 | 126 | 68 |
3 143 ₽/шт
|
||
| Центр вращающийся грибковый, конус Морзе №3 | MT3 | 100 | 23.825 | 32 | 152 | 85 |
4 953 ₽/шт
|
||
| Центр вращающийся грибковый, конус Морзе №3 | MT3 | 100 | 23.85 | 32 | 152 | 85 |
4 953 ₽/шт
|
||
| Центр вращающийся грибковый, конус Морзе №4 | MT4 | 120 | 31.267 | 35 | 184 | 108 |
5 779 ₽/шт
|
||
| Центр вращающийся грибковый, конус Морзе №5 | MT5 | 120 | 44.399 | 38 | 212 | 136 |
6 811 ₽/шт
|
||
| Центр вращающийся грибковый, конус Морзе №5 | MT5 | 120 | 44.399 | 38 | 212 | 136 |
6 811 ₽/шт
|
||
| Центр вращающийся грибковый, конус Морзе №5 | MT5 | 200 | 44.399 | 62 | 237 | 136 |
14 447 ₽/шт
|
||
| Центр вращающийся грибковый, конус Морзе №5 | MT5 | 250 | 44.399 | 98 | 281 | 129.5 |
29 308 ₽/шт
|
||
| Центр вращающийся грибковый, конус Морзе №6 | MT6 | 250 | 63.348 | 96.16 | 335 | 182 |
32 197 ₽/шт
|
