Лазерные станки для резки листового металла

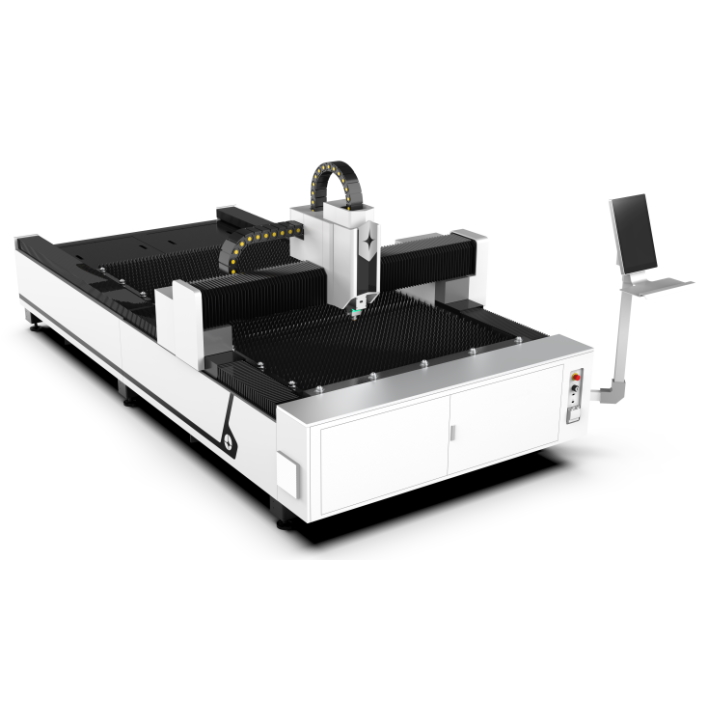

Лазерные станки Oree Laser открытого типа серии F и закрытого типа серии PG представляют собой комплексные решения для высокоточного раскроя листового металла на серийном производстве.

Открытые модели обеспечивают удобный доступ к рабочей зоне при загрузке и контроле процесса резки, закрытые станки с двухпаллетной системой и защитным кабинетом ориентированы на безостановочное производство с максимальной безопасностью оператора.

Во всех случаях используется волоконный лазерный генератор Raycus с ресурсом работы более 40000 часов, а система управления поддерживает импорт DXF и других форматов для создания траекторий реза любой сложности.

Система управления и лазер

Система ЧПУ FSCUT3000DE-M

Система управления FSCUT 3000DE-M – программно-аппаратный комплекс для лазерной резки листов и труб, построенный на базе высокоскоростной шины EtherCAT. Обеспечивает синхронизацию движения осей, управление лазером и обработку сигналов в реальном времени. Контроллер универсален: поддерживает работу с круглыми, прямоугольными и профильными трубами, а также с листовым металлом.

ПО поддерживает форматы DXF, DWG, AI, PLT, Gerber, LXD и G-код. При импорте автоматически разделяет внутренние и внешние контуры, удаляет дубликаты, сглаживает сплайны. Для каждого контура настраивается компенсация зазора, микросоединения (перемычки), заходные/выходные дуги. Возможно добавление функции автоматического размещения деталей (нестинг) для минимизации отходов.

Настраиваются мощность, частота, тип и давление газа, время задержки, высота отслеживания. Встроенная библиотека материалов хранит параметры обработки. Система позволяет создавать точку восстановления после остановки и запускать обработку с любой позиции. Доступны автоматический поиск кромки, позиционирование по меткам, программируемые входы/выходы и аварийный вход. Предусмотрено удаленное управление через Ethernet и беспроводной пульт.

Волоконный лазерный источник RAYCUS CE 3 КВТ

Raycus – ведущий производитель волоконных лазеров, занимающий значительную долю мирового рынка. Модель мощностью 3 кВт с маркировкой CE подтверждает соответствие требованиям безопасности и электромагнитной совместимости. Ресурс наработки на отказ достигает 100 000 часов, оптический КПД - более 30%. Источник позволяет уверенно резать углеродистую сталь, нержавеющую сталь, алюминий и латунь в широком диапазоне толщин, характерных для данной мощности.

Режущая головка RayTools BM110

Головка RayTools BM110 (Швейцария) предназначена для волоконных лазеров мощностью до 3,3 кВт. Оснащена механизмом автоматической фокусировки с линейным приводом, что позволяет программно регулировать фокус для быстрого прожига толстых листов и автоматической подстройки под разные материалы и толщины. Головка имеет композитные линзы, двойные контуры водяного охлаждения коллиматорной и фокусирующей линз, а также оптимизированную подачу газа для стабильной работы на высокой мощности. Состоит из коллиматорного модуля, модуля привода фокусирующей линзы, модуля защитной линзы и модуля сопла. Корпус пыленепроницаемый, оснащен функцией восстановления нулевой точки фокуса. Совместима с оптическими разъемами QBH, QD.

Приводы и механика

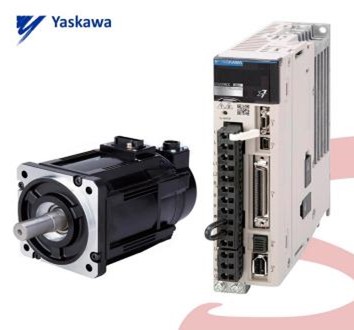

Высокоточные сервоприводы YASKAWA

Приводы YASKAWA (Япония) относятся к классу высокоточных сервосистем, широко применяемых в металлообработке, деревообработке и других отраслях промышленности. Серводвигатели YASKAWA оснащены управлением с обратной связью для обеспечения точного позиционирования и динамического отклика оптимального ускорения, благодаря чему механизм автоматического позиционирования работает плавно и надежно и не требует технического обслуживания. Высокодинамичные сервоприводы YASKAWA позволяют порталу развивать значительные ускорения без пропуска шагов и колебаний в конечной точке. Применение сервоприводов YASKAWA гарантирует стабильность и точность перемещений при высоких скоростях холостого хода и рабочих скоростях резки.

Планетарные редукторы MOTOREDUCER

Редукторы MOTOREDUCER (Франция) – это планетарные мотор-редукторы, обеспечивающие способность передавать большой вращающий момент при компактной конструкции и высокой жесткости на скручивание. Они представляют собой оптимально согласованные устройства (редуктор и двигатель) с широким выбором дополнительного оборудования благодаря модульной концепции. Конструкция без муфты и соединительного устройства обеспечивает компактность по длине. Редукторы MOTOREDUCER подобраны для работы в паре с серводвигателями YASKAWA, их передаточное отношение подобрано так, чтобы обеспечить оптимальное соотношение крутящего момента и линейной скорости портала. Редуктор характеризуется минимальным люфтом, что исключает влияние механической выборки на точность раскроя.

Станина и портал станка (цельносварная сталь + авиационный алюминий)

Станина представляет собой массивную сварную конструкцию из профильных труб с последующим старением (гашением остаточных напряжений). Такая база эффективно поглощает вибрации от перемещения портала и резки. Портал выполнен из авиационного алюминиевого сплава, что обеспечивает высокую жесткость при малой массе. Сочетание тяжелой станины и легкого портала - классическое инженерное решение для станков с ускорениями более 0,5G.

Линейные направляющие и зубчатые рейки T-WIN

Прецизионные направляющие T-WIN (Тайвань) с шариковыми каретками обеспечивают прямолинейность перемещения с отклонением не более 0,05 мм на 1 метр. Направляющие T-WIN используют в системах линейного перемещения для достижения высокоточного движения. Они отличаются низким трением, отсутствием люфта и высокой несущей способностью по всем направлениям.

Пневматика и электрика

Пневматические компоненты SMC

Все элементы пневматической обвязки – клапаны, регуляторы давления, пневмоцилиндры, быстросъемные фитинги - произведены компанией SMC (Япония). Пневматика SMC обеспечивает стабильное давление поджима заготовки, подачу вспомогательного газа (кислород, азот, воздух) в режущую головку, а также продувку защитного стекла от загрязнений. Ресурс пневмоэлементов - не менее 10 млн циклов срабатывания, что соответствует 5-7 годам интенсивной эксплуатации.

Электрокомпоненты SCHNEIDER, OMRON

Все электрические компоненты станка – автоматические выключатели, контакторы, реле, блоки питания, датчики, контроллеры логики – произведены компаниями Schneider Electric (Франция) и Omron (Япония). Schneider Electric отвечает за силовую часть и распределение питания, Omron – за цепи управления, логику и сигнализацию. Такая комплектация обеспечивает высокую надежность, помехоустойчивость и длительный срок службы электрооборудования. Применение компонентов мировых брендов исключает ложные срабатывания, снижает риск простоев по электрическим причинам и упрощает диагностику неисправностей.

Стабилизатор напряжения TNS 30 кВА

В комплект поставки входит стабилизатор напряжения TNS мощностью 30 кВА. Он обеспечивает защиту всего электрооборудования станка от импульсных перенапряжений, длительных понижений и повышений напряжения, а также от искажений формы синусоиды. Стабилизатор установлен на стальной раме с колесами, входной и выходной кабель с вилками типа «сила». Подключение выполняется последовательно между вводным автоматом станка и сетью 380 В. Наличие стабилизатора является обязательным условием гарантии на лазерный источник.

Охлаждение, расходные материалы и обслуживание

Система охлаждения (ЧИЛЛЕР) HANLI

Промышленный чиллер HanLi с двумя независимыми водяными контурами - для лазерного источника и для оптической головки. Точность поддержания температуры ±0,5°C в диапазоне от 15 до 35°C. Встроенный компрессор с фреоном, автоматический байпас и защита от образования конденсата. Чиллер оснащен датчиками протока воды и уровня хладагента; при отклонении параметров формируется аварийный сигнал, а лазер блокируется.

Стартовый комплект расходных материалов

В поставку включен стартовый набор: медные сопла диаметром 1,0–2,0 мм (3 шт.), кварцевые фокусирующие линзы (2 шт.), защитные стекла для нижнего и верхнего контуров (5 шт.), керамическое кольцо (2 шт.). Данного комплекта достаточно для первых 100–150 часов работы и для первоначальной отладки режимов под разные материалы.

Автоматическая централизованная система смазки

Централизованная система смазки с программируемым контроллером и дозатором подает смазочный материал на все направляющие и рейки через капиллярные трубки. Интервал подачи (например, каждые 2 часа) и объем дозы настраиваются в меню ЧПУ. Регулярная автоматическая смазка исключает преждевременный износ направляющих, снижает трение и предотвращает появление люфта даже при круглосуточной работе.

Диагностика, безопасность и удобство эксплуатации

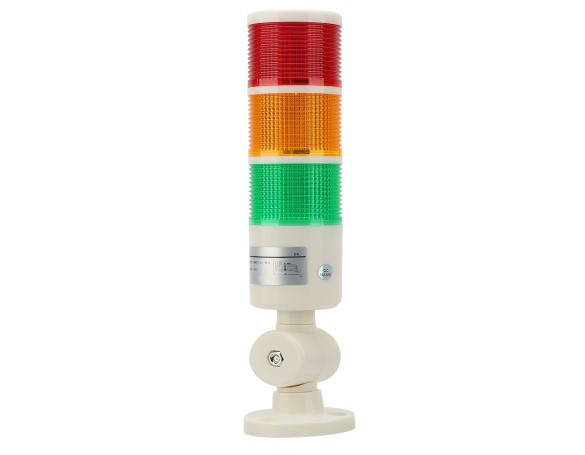

Самодиагностика и сигнализация неисправности лазера

Система самодиагностики лазерного источника постоянно мониторит параметры: температуру диодов, уровень обратной связи по мощности, целостность оптоволоконного кабеля. При возникновении ошибки на экран ЧПУ выводится код и текстовое описание неисправности. Одновременно активируется световой индикатор на панели управления. Это позволяет оператору быстро идентифицировать причину остановки и принять меры без вызова сервисного инженера.

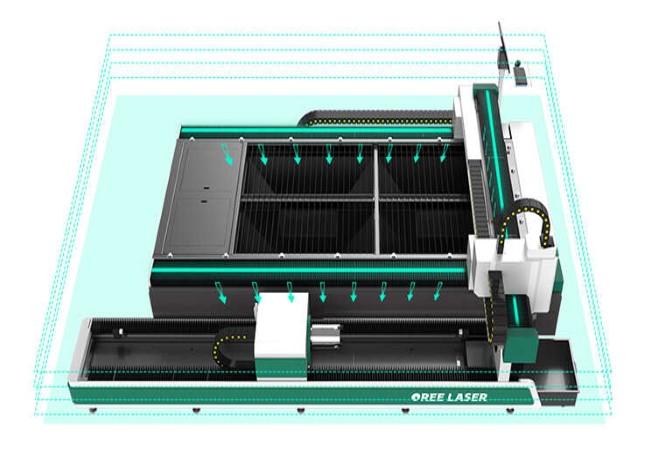

Секционная вытяжка рабочего стола

Рабочий стол разделен на независимые зоны (секции), каждая оснащена собственной заслонкой с пневмоприводом. Контроллер ЧПУ открывает заслонку только в той секции, где в данный момент происходит резка. Остальные секции закрыты. Благодаря этому скорость воздушного потока в рабочей зоне увеличивается в 2–3 раза по сравнению с общей вытяжкой, что улучшает удаление дыма и искр, снижает нагрев листа и экономит до 40% электроэнергии вытяжного вентилятора.

Беспроводное управление станком по Wi‑Fi

В контроллер FSCUT3000DE-M встроен модуль Wi-Fi. Это позволяет подключаться к станку по локальной сети без использования Ethernet-кабеля. Доступны следующие операции: передача управляющих программ (файлов .nc, .dxf), удаленный мониторинг состояния (текущая позиция, скорость, ошибки), просмотр журнала событий. Управление осуществляется через веб-интерфейс или специализированное приложение на ПК.

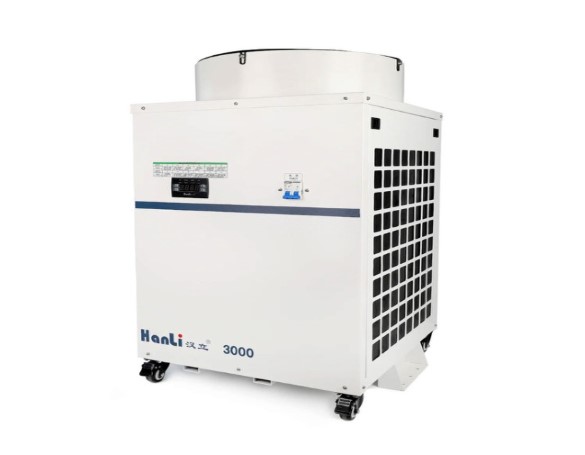

Аварийный контроль состояния чиллера

Чиллер HanLi оснащен датчиками протока воды (расходомер), температуры жидкости на входе и выходе, давления фреона в холодильном контуре, уровня воды в баке. При возникновении любой неисправности - падение протока, перегрев, утечка фреона, замерзание - контроллер чиллера отправляет сигнал на ЧПУ. Станок немедленно отключает лазерный источник, предотвращая его перегрев и выход из строя. Сигнал дублируется на дисплее чиллера и на экране ЧПУ.

Рекомендация по выбору лазерного комплекса

Выбор станка лазерной резки листового металла – это всегда компромисс между техническими возможностями оборудования, типом задач (серийный раскрой, работа с толстыми листами, безостановочное производство) и бюджетом предприятия.

Чтобы корректно оценить требуемую мощность источника, формат стола, тип конструкции (открытый или с защитным кабинетом, с одной или двумя паллетами) и подобрать станок под ваши конкретные операции, имеет смысл обратиться к специалистам.

Команда ООО «СТАНКОИНСТРУМЕНТАЛЬНЫЙ ХОЛДИНГ» помогает не просто купить станок лазерной резки, а внедрить комплексное технологическое решение под ваш цех. Сотрудничество с компанией дает ряд практических преимуществ:

• Наличие на складе: популярные модели станков лазерной резки листового металла уже доступны к отгрузке, что сокращает сроки запуска проекта.
• Комплексный подход: поставка оборудования «под ключ» – от подбора лазерного комплекса и вспомогательного оборудования (сварка, компрессоры) до запуска первой детали.
• Финансовая гибкость: доступны программы лизинга, позволяющие сохранить оборотные средства и равномерно распределить нагрузку на бюджет.
• Поддержка: сервисная служба, пусконаладочные работы и обучение операторов работе на ЧПУ обеспечивают быстрое освоение оборудования и стабильную работу линии.
• География: организована оперативная доставка станков и комплектующих по всей территории РФ и стран СНГ.
