Артикул:
ТСК50-500.F11/15.A2-6.8K.203T.R
Характеристики
Бренд
—
MetalCraft
Модель станка
—
TCK50-500
Система ЧПУ
—
Fanuc 0i Tf(5) Plus
Ход по оси X / Z / Y, мм
—
200 / 550 / -
Ускоренная подача по оси X / Z / Y, м/мин
—
30 / 30 / -
Угол наклона станины
—
30°
Все характеристики
7 586 250 ₽ /шт
8 925 000 ₽
-15%
Экономия 1 338 750 ₽
В пути
Заказать
Заказать
Шеф-монтаж - от 45 000 ₽
Гарантия - 12 месяцев
Доставка - выбрать город
Заявка на лизинг
| БОГАТАЯ КОМПЛЕКТАЦИЯ | |||
| № п/п | Наименование | Примечание | Количествo |
| 1 | Система ЧПУ |
FANUC 0i -Tf(5) Plus (Япония) |
1 шт. |
| 2 |
Гидравлический патрон 3-х кулачковый 8" (203 мм) |
Autogrip / SEOAM (Тайвань) |
1 шт. |
| 3 | Двигатель шпинделя |
FANUC βiP22/8000 (Япония) |
1 шт. |
| 4 | Шпиндель А2-6 HN | Включено в стоимость станка | 1 шт. |
| 5 |
Сервоприводы по осям X / Z |
FANUC βis12B/3000 / βis12/3000 (Япония) |
1 шт. |
| 6 |
ШВП по осям X / Z |
HIWIN / PMI ( Тайвань) |
1 шт. |
| 7 |
Линейные направляющие качения по осям X / Z |
HIWIN / PMI (Тайвань) |
1 шт. |
| 8 |
Револьверная головка на 12 позиций Sanhe |
Включено в стоимость станка |
1 шт. |
| 9 |
Клиновой блок |
Включено в стоимость станка | 1 шт. |
| 10 | Радиальный держатель инструмента для наружного точения | Включено в стоимость станка | 2 шт. |
| 11 |
Держатель торцевого инструмента |
Включено в стоимость станка |
1 шт. |
| 12 | Осевой держатель расточного инструмента |
Включено в стоимость станка |
1 комп. |
| 13 | Переходные втулки для сверл (Ø32 мм, Ø25 мм, Ø20 мм) | Включено в стоимость станка |
1 комп. |
| 14 | Переносной пульт управления | Включено в стоимость станка |
1 шт. |
| 15 | Пистолет для подачи СОЖ | Включено в стоимость станка |
1 шт. |
| 16 | Пневматический пистолет | Включено в стоимость станка |
1 шт. |
| 17 |
Централизованная система смазки |
Включено в стоимость станка |
1 комп. |
| 18 | Трансформатор | Включено в стоимость станка |
1 комп. |
| 19 | Автоматический конвейер для стружек | Включено в стоимость станка |
1 комп. |
| 20 | Нормы безопасности СЕ | Включено в стоимость станка | 1 шт. |
| 21 | Трехцветный индикатор состояния | Включено в стоимость станка |
1 шт. |
| 22 | Светодиодное освещение | Включено в стоимость станка |
1 шт. |
| 23 | Ящик с установочным приходом | Включено в стоимость станка |
1 комп. |
| 24 | Гидравлическая программируемая пиноль задней бабки в комплекте с вращающимся центом | Включено в стоимость станка | 1 шт. |
| 26 | Датчик привязки инструмента Renishaw HPMA | Включено в стоимость станка | 1 шт. |
| 27 | Скиммер (маслоотделитель от СОЖ) | Включено в стоимость станка | 1 шт. |
| 28 | Кондиционер электрошкафа | Включено в стоимость станка | 1 шт. |
Общие параметры
Модель станка
TCK50-500
Бренд
MetalCraft
Система ЧПУ
Fanuc 0i Tf(5) Plus
Угол наклона станины
30°
Параметры обработки
Макс. диаметр над станиной, мм
Ø500
Макс. диаметр точения, мм
Ø360
Макс. диаметр над суппортом, мм
Ø300
Макс. длина точения, мм
500
Перемещение
Ход по оси X / Z / Y, мм
200 / 550 / -
Ускоренная подача по оси X / Z / Y, м/мин
30 / 30 / -
Модель двигателя оси X / Z
FANUC βis12B/3000 βis12/3000
Мощность привода оси X / Z / Y, кВт
2 / 2 / -
Точность
Точность позиционирования, мм
0.01 / 0.01
Точность повторного позиционирования, мм
0.004 / 0.005
Шпиндель
Торец шпинделя
A2-6
Размер токарного патрона
8 дюймов / 203 мм
Диаметр отверстия шпинделя, мм
Ø65
Макс. диаметр прутка, мм
Ø50
Мощность двигателя шпинделя, кВт
11 / 15
Макс. скорость вращения шпинделя, об/мин
4000
Макс. крутящий момент, Нм
105 / 191
Револьверная головка
Тип револьверной головки
Без привода
Количество инструментов
8
Сечение наружной державки, мм
25 x 25
Диаметр расточной державки, мм
Ø40
Подача СОЖ через револьверную головку
Включено
Задняя бабка
Тип задней бабки
Гидравлическая с программируемой пинолью
Перемещение задней бабки, мм
450
Конус пиноли задней бабки
MT5
Ход пиноли задней бабки, мм
100
Диаметр пиноли задней бабки, мм
Ø80
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
2300 x 1700 x 1930
Масса станка, кг
3800
Токарный станок с ЧПУ MetalCraft ТСК50-500.F11/15.A2-6.12K.203T.R используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Tf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
Особенности станка ТСК50-500.F11/15.A2-6.12K.203T.R:
• Наклонная станина 30°
• Максимальная длина обработки 500 мм
• Надежные и высокопроизводительные привода FANUC (Япония)
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система привязки инструмента HPMA Renishaw (Великобритания)
Особенности станка ТСК50-500.F11/15.A2-6.12K.203T.R:
• Наклонная станина 30°
• Максимальная длина обработки 500 мм
• Надежные и высокопроизводительные привода FANUC (Япония)
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система привязки инструмента HPMA Renishaw (Великобритания)
1. ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА
В станках серии TCK50-500 используется цельнолитая наклонная станина 30° из серого чугуна марки Mehanit, которая отличается высокой прочностью. Все элементы станины рассчитаны методом конечных элементов (FEМ), для устранения их перекоса и увеличения демпфирующих свойств. Непосредственно перед обработкой станина проходит несколько этапов старения. Кроме этого все литые детали станины усилены ребрами жесткости, проходят испытания на устойчивость и термостабильность.
2. ДВИГАТЕЛЬ ШПИНДЕЛЯ FANUC (Япония)
Высокопроизводительная токарная обработка на данной модели станка обеспечивается в том числе мощным двигателем FANUC βilP22/8000 (Япония) с максимальной скоростью вращения 4000 об/мин и мощностью 11 / 15 кВт. Двигатели FANUC отличаются надежностью и высокой эффективностью, поэтому широко применяются в современном станкостроении.
3. ПРЕЦИЗИОННЫЕ НАПРАВЛЯЮЩИЕ HIWIN / PMI (Тайвань)
В данной линейке оборудования используются передовые разработки современного станкостроение. Линейные направляющие качения роликового типа HIWIN / PMI (Тайвань) выполняют перемещение по осям X/Z c высокой точностью и скоростью..
4. СИСТЕМА ЧПУ И СЕРВОПРИВОДЫ FANUC
Токарные станки TCK50-500 оснащаются системой управления FANUC 0i-Tf(5) Plus (Япония) и серводвигателями по оси Х/Z βisс12/3000 / βisс12/3000 FANUC (Япония) , которая отличается широкими возможностями программирования и имеет свои особенности. FANUC является наиболее распространенной в России системой управления. К преимуществам системы можно отнести удобный интерфейс, качество исполнения, простота и широкие возможности программирования, комплексное управление и контроль рабочих процессов.

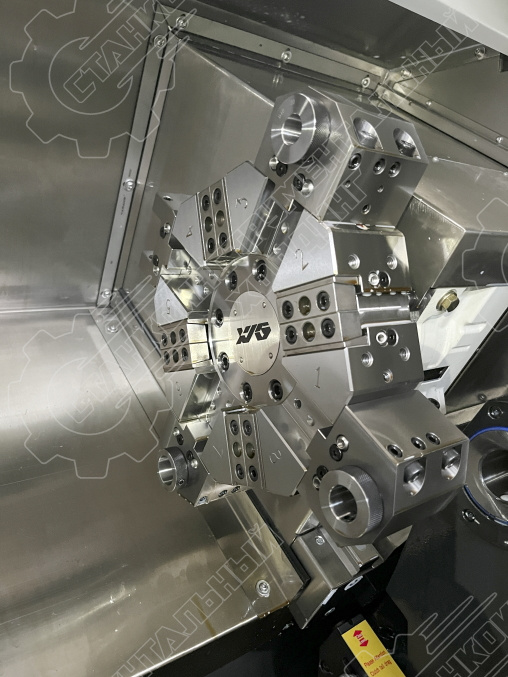

5. ГИДРАВЛИЧЕСКАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА
Станки данной серии комплектуются револьверной головкой на 8 позиций. Исполнение - без привода рабочего инструмента с подачей СОЖ непосредственно через головку. Вращение головки выполняется гидравлической системой, которая обеспечивает плавный ход, стабильность и жесткость даже в условиях повышенных нагрузок на режущий инструмент. В комплекте с револьверной головкой поставляются инструментальные блоки для фиксации инструмента различного сечения (25x25 мм / Ø32 мм).
6. ГИДРАВЛИЧЕСКАЯ ПРОГРАММИРУЕМАЯ ПИНОЛЬ ЗАДНЕЙ БАБКИ В КОМПЛЕКТЕ С ВРАЩАЮЩИМСЯ ЦЕНТРОМ
В стандартную комплектацию токарного станка TСК50-500 входит задняя бабка с гидравлической пинолью. Гидравлическая пиноль выдвигается из корпуса задней бабки с помощью гидроцилиндра, что позволяет:
- обеспечивать надежное закрепление длинных деталей;
- сокращать время переналадки детали.
Движение пиноли вперед и назад контролируется автоматически с помощью М-кода
