Обзор токарных станков MetalCraft с ЧПУ без приводного инструмента

Токарные станки MetalCraft - современное промышленное оборудование, которое позволяет эффективно решать полный спектр задач токарной обработки металла, а также увеличить производительность рабочих процессов. Оборудование MetalCraft изготавливаются на крупнейших  станкостроительных заводах и оснащены исключительно передовыми технологиями, узлами, которые обеспечивают высокую точность и качество обработки.

Станки без приводного инструмента является наиболее распространенным видом токарной группы. В нашем каталоге вы найдете большой выбор моделей и комплектаций токарных станков с ЧПУ. Чтобы вам было проще сориентироваться в нашем ассортименте оборудования, мы составили несколько сравнительных таблиц. Надеемся, что данная информация будет полезна при выборе нужной вам модели.

Система обозначения токарных станков MetalCraft

1. Серия станка:  TCK50-500;  TCK56-500;  TCK56-1000;  и др.
2. Система ЧПУ:  F - Fanuc;  S - Siemens;  K - KND.
3. Мощность шпинделя:  11/15 - 11/15 кВт;  15/18 - 15/18 кВт;  15 / 22.5 - 15 / 22.5 кВт; и д.р.
4. Тип торца шпинделя:  A2-6;  A2-8;  и др.
5. Револьверная голова:  8 / 12 - количество инструментов;  T (Тайвань) / K (Китай) / G (Германия) - производитель.
6. Токарные патрон:  203 - диаметр в мм;  T (Тайвань) / K (Китай) - производитель.

7. В комплекте с датчиком привязки инструмента (Renishaw HPMA).

8. В комплекте с гидравлическим люнетом.



Техническая спецификация

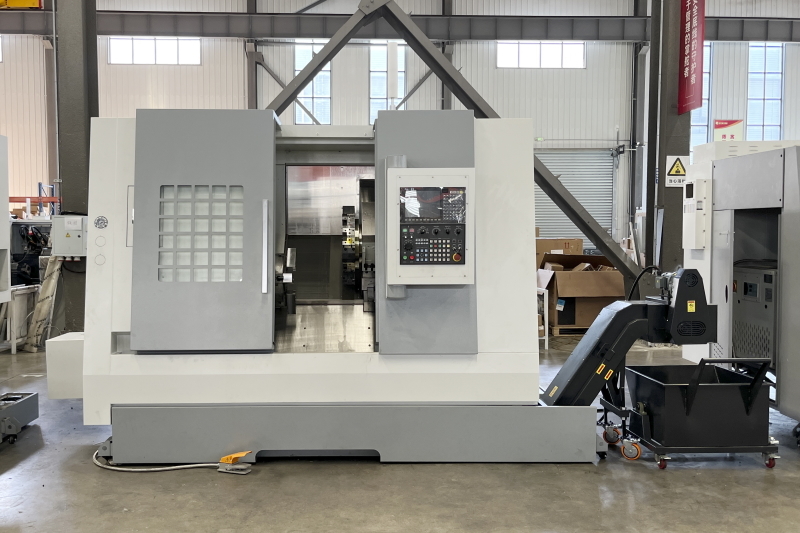

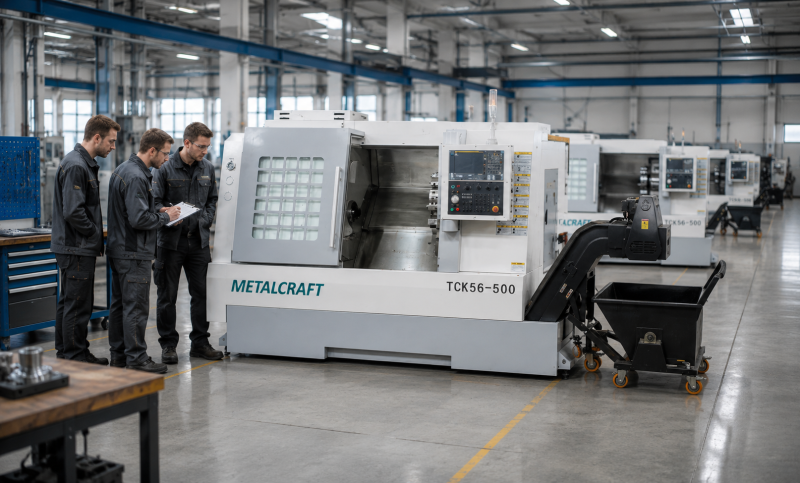

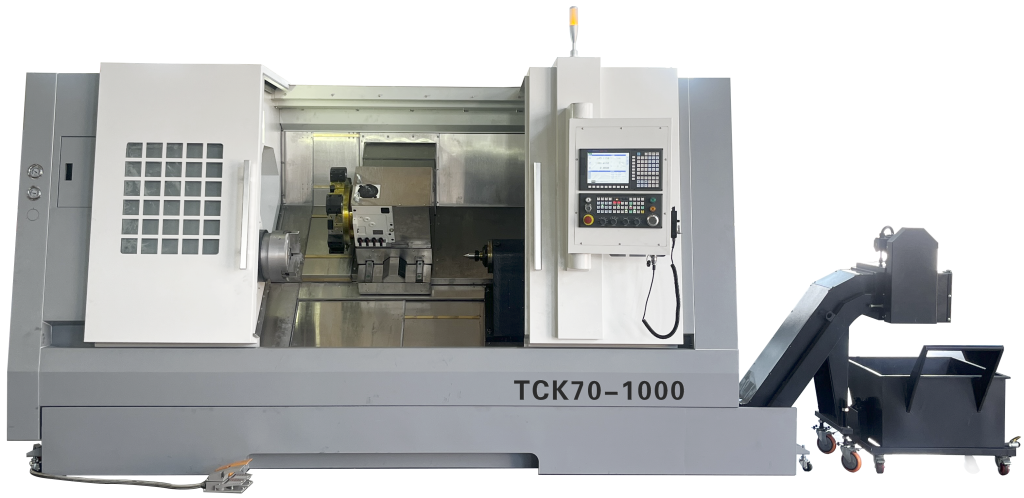

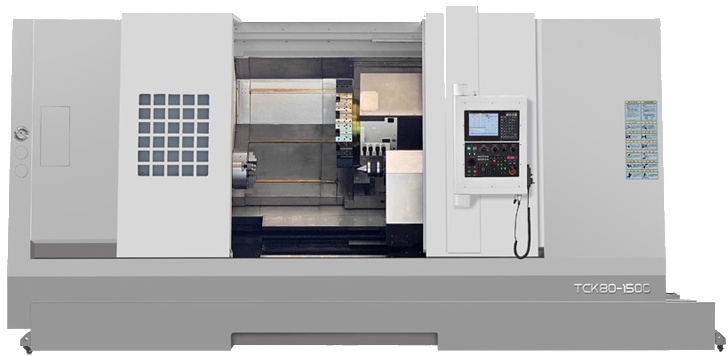

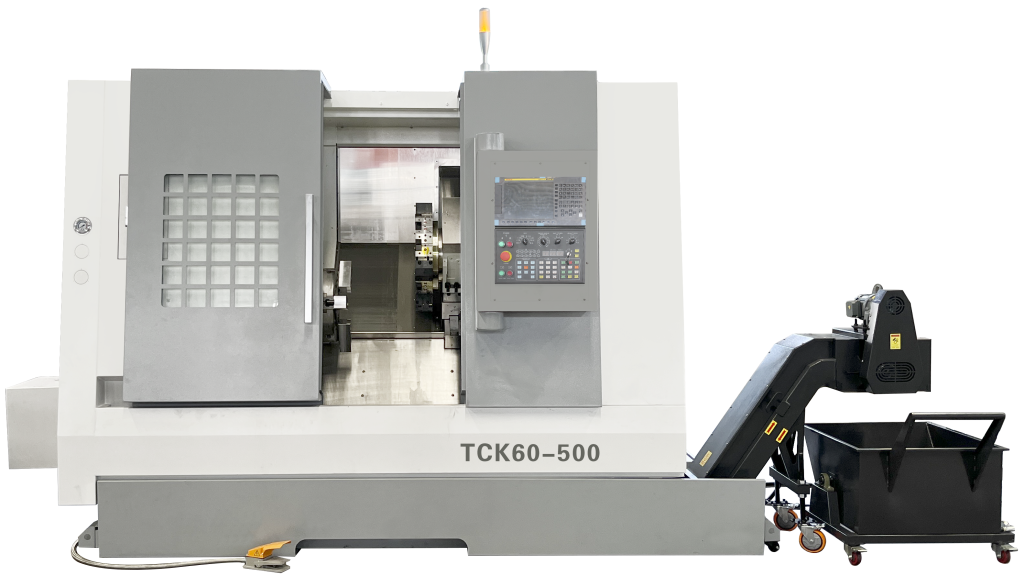

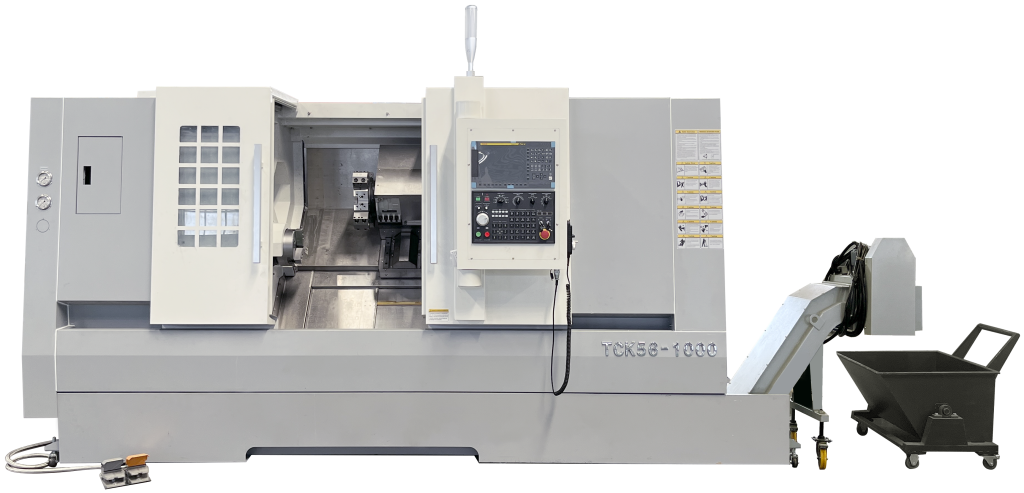

ПАРАМЕТРЫ	TL36-300	TCK50-500	TCK56-500 / 1000	TCK60-500 / 1000	TCK70-1000/1500/2000/3000	TCK80-1500
Общие параметры
Бренд	MetalCraft	MetalCraft	MetalCraft	MetalCraft	MetalCraft	MetalCraft
Угол наклона станины	45°	30°	30°	30°	30°	30°
Система ЧПУ*	Fanuc 0i Tf(5) Plus	Fanuc 0i Tf(5) Plus KND	Fanuc 0i Tf(5) Plus KND	Fanuc 0i Tf(5) Plus KND	Fanuc 0i Mf(5) Plus	Fanuc 0i Mf(5) Plus
Параметры обработки
Макс. диаметр над станиной, мм	Ø360	Ø500	Ø560	Ø600	Ø720	Ø1000
Макс. диаметр на суппортом, мм	Ø150	Ø360	Ø330	Ø380	Ø430	Ø550
Макс. диаметр точения, мм	Ø250	Ø300	Ø280	Ø550	Ø500	Ø800
Макс. длина точения, мм*	300	500	500 1000	500 1000	1000 1500 2000 3000	1500
Перемещения
Ход по оси X / Z / Y, мм*	150 / 320 / -	200 / 550 / -	200 / 560 / - 200 / 1050 / -	300 / 550 / - 260 / 1050 / -	270 / 1020 / - 250 / 1520 / - 320 / 2050 / - 320 / 3050 / -	450 / 1600 / -
Мощность привода оси X / Z / Y, кВт*	1 / 1 / -	30 / 30 / -	20 / 20 / -	18 / 15 / -	15 / 15 / - 12 / 16 / - 10 / 10 / - 10 / 10 / -	8 / 8 / -
Ускоренная подача по оси X / Z / Y, м/мин	12 / 20 / -	1.8 / 1.8 / -	1.8 / 1.8 / -	3 / 3	3 / 3 / -	3 / 3 / -
Точность
Точность позиционирования X / Z / Y, мм	±0.004 / ±0.004 / -	±0.004 / ±0.004 / -	±0.004 / ±0.004 / -	±0.004 / ±0.004 / -	±0.004 / ±0.004 / -	±0.004 / ±0.004 / -
Повторяемость по осям X / Z / Y, мм	±0.002 / ±0.003 / -	±0.002 / ±0.003 / -	±0.002 / ±0.003 / -	±0.0025 /±0.0025 / -	±0.0025 /±0.0025 / -	±0.0025 /±0.0025 / -
Шпиндель
Мощность двигателя шпинделя, кВт	7.5 / 11	11 / 15	11 / 15	15 / 18.5	15 / 18.5	15 / 18.5
Торец шпинделя*	A2-5	A2-6	A2-6 A2-8	A2-8	A2-8 A2-11	A2-11
Размер токарного патрона*	6" / 152 мм	8" / 203 мм	8" / 203 мм 10" / 254 мм	10" / 254 мм	10" / 254 мм 12" / 304 мм	12" / 304 мм
Диаметр отверстия шпинделя, мм	Ø56	Ø65	Ø65	Ø80	Ø80	Ø115
Макс. диаметр прутка, мм	Ø38	Ø50	Ø65	Ø70	Ø70	Ø105
Макс. скорость вращения шпинделя, об/мин*	6000	4000	4000	3000	1600 1800	1000
Револьверная голова
Тип револьверной головы	Без привода	Без привода	Без привода	Без привода	Без привода	Без привода
Подача СОЖ через револьверную голову	Включено	Включено	Включено	Включено	Включено	Включено
Количество инструментов	8	8	12	12	12	12
Сечение наружного резца, мм	25x25	25x25	25x25	32 x 32	32 x 32	32 x 32
Сечение расточного резца, мм	Ø32	Ø40	Ø40	Ø50	Ø50	Ø50
Задняя бабка
Тип задней бабки	С гидравлической программируемой пинолью	С гидравлической программируемой пинолью	С гидравлическим приводом (пиноль невыдвижная)	С гидравлическим приводом (пиноль невыдвижная)	С гидравлическим приводом (пиноль невыдвижная)	С гидравлическим приводом (пиноль невыдвижная)
Перемещение задней бабки, мм*	500	450	450 950	450 950	900 1400 1950 2800	1500
Конус пиноли задней бабки	MT4	MT5	MT5 MT4	MT5	MT5 MT6	MT6
Ход пиноли задней бабки, мм	90	100	100	100	100	150
Диаметр пиноли задней бабки, мм	Ø80	Ø80	Ø80	Ø80	-	Ø160
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм*	2700 x 1400 x 1680	2300 x 1700 x 1930	4820 x 1840 x 1930	4700 x 2000 x 2200	5500 x 2350 x 2600 5800 x 2350 x 2600 6700 x 2500 x 2600 8200 x 2500 x2600	6600 x 3000 x 2800
Масса станка, кг*	3000	3800	4500	6000	6500 8500 9500 11000	12000

Комплектация

НАИМЕНОВАНИЕ	TL36-300	TCK50-500	TCK56-500 / 1000	TCK60-500 / 1000	TCK70-1000/1500/2000/3000	TCK80-1500
Система управления	Fanuc (Япония)	Fanuc (Япония) KND (Китай)	Fanuc (Япония) KND (Китай)	Fanuc (Япония) KND (Китай)	Fanuc (Япония)	Fanuc (Япония)
Шпиндель	Тайвань	Тайвань	Тайвань	Тайвань	Тайвань	Тайвань
Двигатель шпинделя	Fanuc (Япония)	Fanuc (Япония) KND (Китай)	Fanuc (Япония) KND (Китай)	Fanuc (Япония) KND (Китай)	Fanuc (Япония) KND (Китай)	Fanuc (Япония) KND (Китай)
Подшипники щпинделя	NSK (Япония)	NSK (Япония)	NSK (Япония)	NSK (Япония)	NSK (Япония)	NSK (Япония)
Сервоприводы по осям X / Z	Тайвань	Тайвань	Тайвань	Тайвань	Тайвань	Тайвань
ШВП по осям X / Z	Тайвань	Тайвань	Тайвань	Тайвань	Тайвань	Тайвань
Линейные направляющие качения по осям X / Z	Тайвань	Тайвань	Тайвань	Тайвань	Тайвань	Тайвань
Гидравлический патрон 3-х кулачковый	Тайвань	Тайвань	Тайвань	Тайвань	Тайвань	Тайвань
Револьерная голова без приводного инструмента	Тайвань	Тайвань	Тайвань	Тайвань	Тайвань	Тайвань
Осевой держатель инструмента для наружного точения	✔	✔	✔	✔	✔	✔
Переходная втулка	✔	✔	✔	✔	✔	✔
Радиальный держатель инструмента для наружного точения	✔	✔	✔	✔	✔	✔
Держатель инструмента для обработки торцов	✔	✔	✔	✔	✔	✔
Переносной пульт управления	✔	✔	✔	✔	✔	✔
Пистолет для подачи СОЖ	✔	✔	✔	✔	✔	✔
Пневматический пистолет	✔	✔	✔	✔	✔	✔
Скиммер (маслоотделитель)	✔	✔	✔	✔	✔	✔
Кондиционер электрошкафа	✔	✔	✔	✔	✔	✔
Гидравлическая пиноль задней бабки в комплекте с вращающимся центром	✔	✔	✔	✔	✔	✔
Трансформатор	✔	✔	✔	✔	✔	✔
Автоматический конвейер для стружки	✔	✔	✔	✔	✔	✔
Нормы безопасности СЕ, блокировка двери	✔	✔	✔	✔	✔	✔
Централизованная система смазки	✔	✔	✔	✔	✔	✔
Трехцветный индикатор состояния	✔	✔	✔	✔	✔	✔
Светодиодное освещение	✔	✔	✔	✔	✔	✔
Ящик с установочным инструментом	✔	✔	✔	✔	✔	✔
Датчик привязки инструмента Renishaw HPMA	✔	✔	✔	✔	✔	✔
Гидравлический люнет	-	-	✔	✔	✔	✔

В таблице представлены максимальные комплектации, поставляемые по нашей складской программе. В нашем интернет-каталоге представлены различные варианты комплектаций с актуальной ценой, что позволит легко подобрать модель станка нужной конфигурации, не переплачивая при этом за невостребованные опции.

Дополнительно предлагаем ознакомиться с нашими видеообзорами на указанные модели.

В случае если вы не нашли нужной вам конфигурации оборудования, просим отправить запрос нашим специалистам. Будем рады помочь и предложить варианты в соответствии с вашим запросом.
