Обзор трех- и четырехосевых фрезерных станков MetalCraft
Выбор модели фрезерного станка - непростая задача, требующая большого опыта и глубокого понимания специфики решаемых задач. Как правило, заказчики в этом случае преследуют довольно простую цель: приобрести надежное оборудование по максимально выгодной цене. Наша компания эксплуатирует более 50 станков с ЧПУ различных групп, моделей и производителей. Исходя из собственного производственного опыта, нами тщательно были проработаны модели и комплектации для складской программы. С одной стороны, предлагаемые нами комплектации востребованы отечественным рынком металлообработки, с другой - являются высокопроизводительным и проверенным решением, которое сэкономит ваш бюджет.
Цели статьи:
- во-первых, знакомство с нашей системой обозначения станков (артикулов), ее понимание значительно упрощает выбор нужной модели;
- во-вторых, знакомство с предлагаемыми сериями трех и четырехосевых фрезерных станков MetalCraft. Для этого используются сводные таблицы, которые наглядно демонстрируют различия / сходства различных серий.
Надеемся, что данная информация будет полезна при выборе необходимого оборудования.
Система обозначения фрезерных станков MetalCraft
|
VMC855. |
F. |
11/15. |
10. |
20. |
T. |
D. |
P |
|
1 |
2 |
3 |
4 |
5 |
6 | 7 |
8 |
- Серия станка: VMC855; VMC1160; VMC1370; VMC1580
- Система ЧПУ: F - Fanuc; S - Siemens; H - HNC.
- Мощность шпинделя: 11/15 - 11/15 кВт; 15/18 - 15/18 кВт; 15 / 22.5 - 15 / 22.5 кВт; и т.д.
- Макс. скорость вращения шпинделя: 8 - 8000 об/мин; 10 - 10000 об/мин; 12 - 12000 об/мин.
- Давление подачи СОЖ через шпиндель: 20 - 20 бар; 30 - 30 бар.
- В комплекте с датчиком измерения инструмента (Renishaw TS27R)
- В комплекте с датчиком измерения детали (Renishaw OMP40)
- Четвертая ось: P - подготовка под 4-ю ось; 4 - в комплекте с поворотным столом TJR255.
Техническая спецификация
| ПАРАМЕТРЫ |

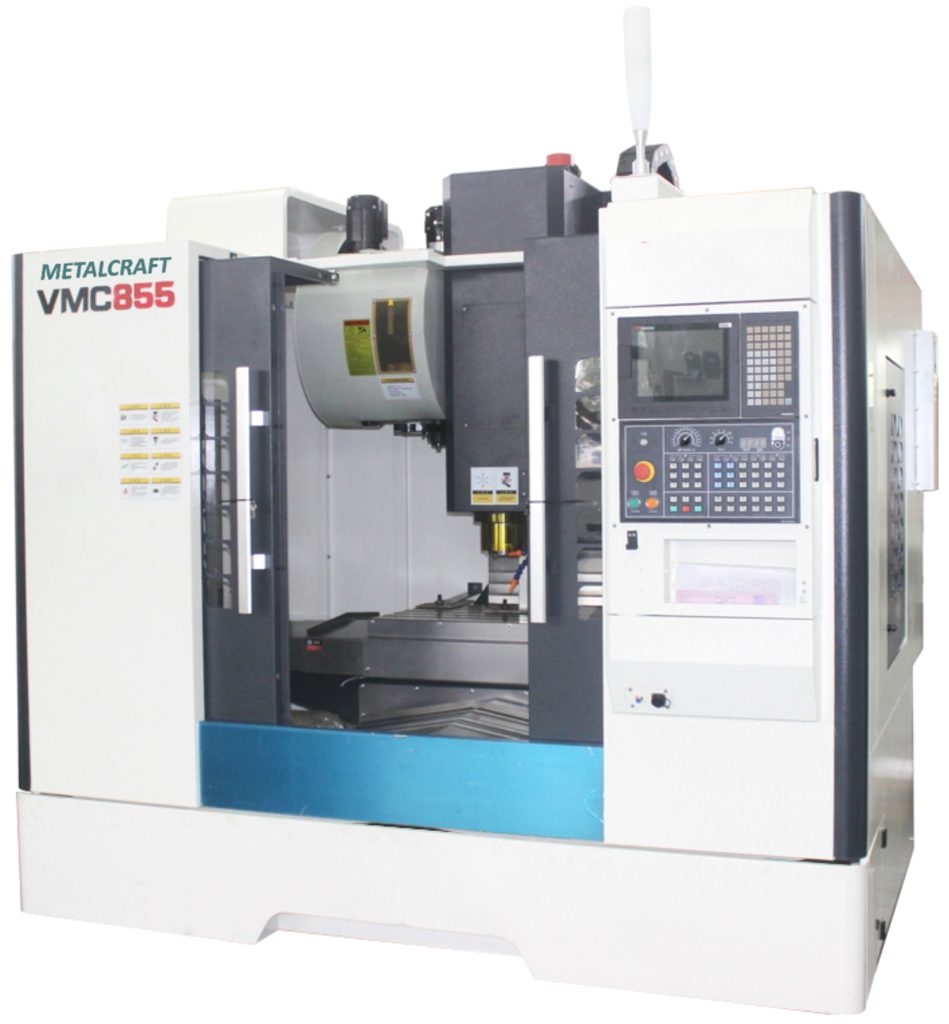

 СЕРИЯ VMC855 |

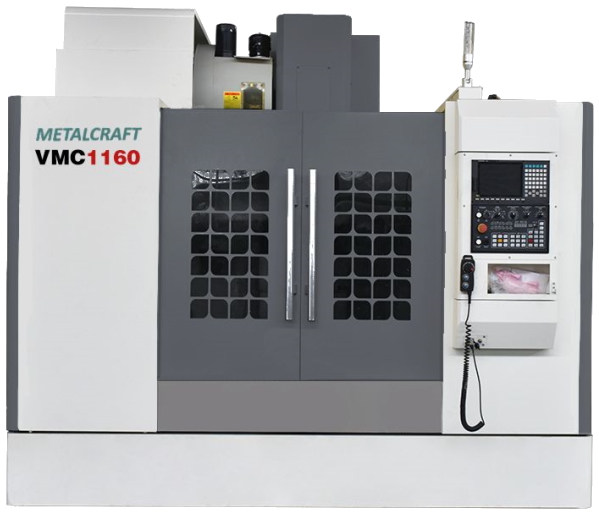

 СЕРИЯ VMC1160 |

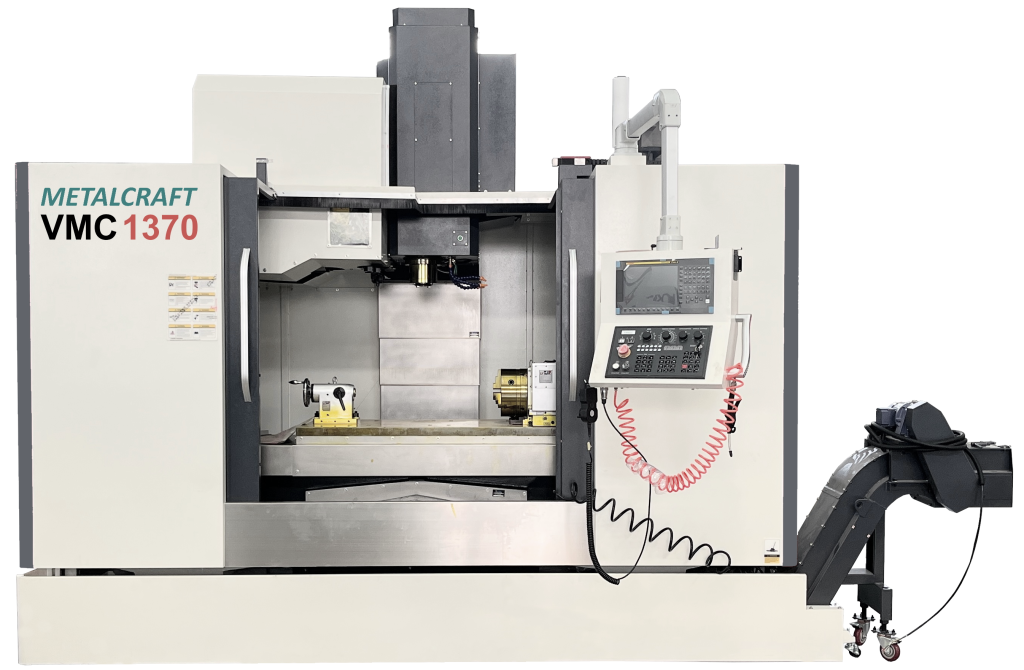

 СЕРИЯ VMC1370 |

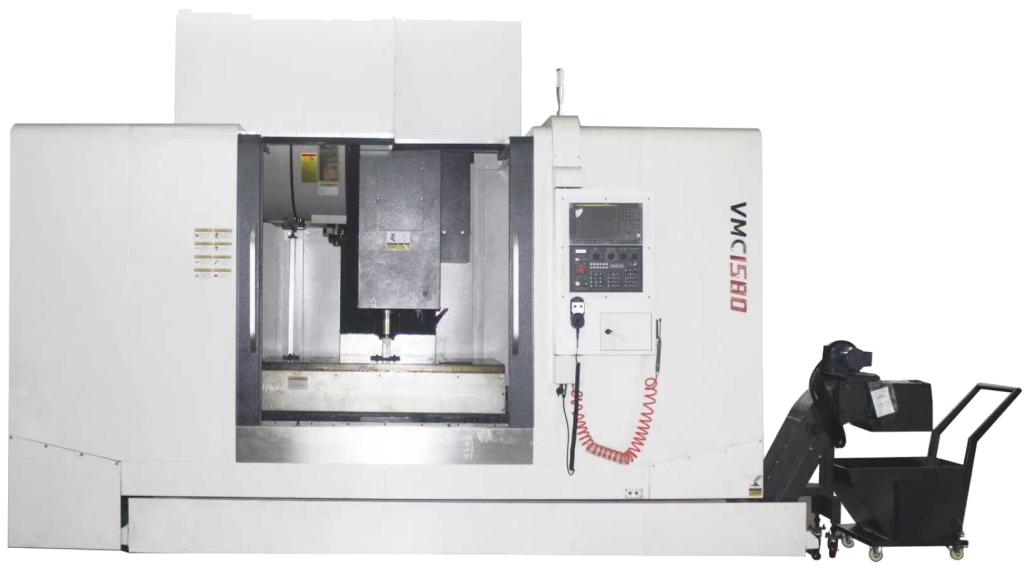

 СЕРИЯ VMC1580 |
| Общие параметры | ||||
| Бренд | MetalCraft | MetalCraft | MetalCraft |
MetalCraft |
| Количество осей* | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 |
| Система ЧПУ* |
Fanuc 0i Mf(5) Plus Siemens 828D HNC-818D |
Fanuc 0i Mf(5) Plus Siemens 828D HNC-818D |
Fanuc 0i Mf(5) Plus Siemens 828D |
Fanuc 0i Mf(5) Plus |
| Перемещения | ||||
| Ход по оси X / Y / Z, мм |
800 / 550 / 550 |
1100 / 600 / 600 |
1300 / 700 / 750 | 1500 / 800 / 700 |
|
Мощность привода оси X / Y / Z, кВт* |
3 / 3 / 3 (Fanuc) 2.9 / 2.9 / 3.6 (Siemens) |
3 / 3 / 3 (Fanuc) 2.9 / 2.9 / 4.5 (Siemens) |
3 / 3 / 3 (Fanuc) 2.9 / 2.9 / 4.5 (Siemens) |
3 / 3 / 3 |
|
Ускоренная подача по оси X / Y / Z, м/мин |
48 / 48 / 48 |
36 / 36 / 36 |
36 / 36 / 36 |
20 / 20 / 15 |
| Расстояние от центра шпинделя до колонны, мм | 590 | 650 | 722 | 855 |
|
Расстояние от торца шпинделя до поверхности стола, мм |
120 - 670 |
120 - 720 |
120 - 870 |
150 - 850 |
| Точность | ||||
|
Точность позиционирования по осям X / Y / Z , мм |
±0.004 / 300 | ±0.004 / 300 | ±0.004 / 300 |
±0.006 / ±0.008 |
|
Повторяемость по осям X / Y / Z, мм |
±0.003 (JIS) |
±0.003 (JIS) | ±0.003 (JIS) |
±0.004 |
| Рабочий стол | ||||
|
Размер стола, мм |
1000 x 550 |
1200 x 600 |
1400 x 700 |
1600 x 800 |
|
Т-образный паз (ширина / № / расстояние), мм |
18 / 5 / 90 |
18 / 5 / 100 |
18 / 5 / 130 |
22 / 7 / 110 |
|
Максимальный вес заготовки, кг |
800 | 900 | 1000 | 1500 |
| Шпиндель | ||||
| Скорость вращения шпинделя, об/мин / тип привода* |
10000 / Ременной 12000 / Прямой |
10000 / Ременной 12000 / Прямой |
10000 / Ременной 12000 / Прямой |
8000 / Ременной |
| Давление СОЖ (подача через шпиндель), бар* | 20 | 20 / 30 | 20 | 20 |
|
Конус шпинделя |
BT40 |
BT40 | BT40 | BT50 |
|
Мощность двигателя шпинделя, кВт* |
11 / 15 |
11 / 15 15 / 18 15 / 22.5 |
11 / 15 | 15 / 18.5 |
| Револьверная голова | ||||
|
Количество инструментов |
24 |
24 |
24 |
24 |
|
Время смены инструмента, сек |
2 |
2 |
2 |
2 |
|
Максимальный вес инструмента, кг |
8 |
8 |
8 |
8 |
| Габаритные размеры и вес | ||||
|
Габаритные размеры станка (Д x Ш x В), мм |
4100 x 2250 x 2550 (с конвейером) |
4100 x 2250 x 2650 (с конвейером) |
4800 x 2970 x 3250 (с конвейером) |
5400 х 3500 х 3400 (с конвейером) |
|
Масса станка, кг |
5500 |
6500 |
9000 |
12000 |
Комплектация
| НАИМЕНОВАНИЕ |
СЕРИЯ VMC855 |
СЕРИЯ VMC1160 |
СЕРИЯ VMC1370 |
СЕРИЯ VMC1580 |
|
Система управления |
Fanuc (Япония) Siemens (Германия) HNC (Китай) |
Fanuc (Япония) Siemens (Германия) HNC (Китай) |
Fanuc (Япония) Siemens (Германия) |
Fanuc (Япония) |
|
Сервопривод X / Y / Z |
Fanuc (Япония) Siemens (Германия) HNC (Китай) |
Fanuc (Япония) Siemens (Германия) HNC (Китай) |
Fanuc (Япония) Siemens (Германия) |
Fanuc (Япония) |
|
Двигатель шпинделя |
Fanuc (Япония) Siemens (Германия) HNC (Китай) |
Fanuc (Япония) Siemens (Германия) HNC (Китай) |
Fanuc (Япония) Siemens (Германия) |
Fanuc (Япония) |
|
Подшипники винтовой пары по осям X / Y / Z |
NSK (Япония) |
NSK (Япония) |
NSK (Япония) |
NSK (Япония) |
| Роликовые линейные направляющие по осям X / Y / Z |
HIWIN / PMI (Тайвань) |
HIWIN / PMI (Тайвань) |
HIWIN / PMI (Тайвань) |
HIWIN / PMI (Тайвань) |
|
ШВП по осям X / Y / Z |
HIWIN / PMI (Тайвань) |
HIWIN / PMI (Тайвань) |
HIWIN / PMI (Тайвань) |
HIWIN / PMI (Тайвань) |
|
Система автоматической смены инструмента |
Тайвань |
Тайвань |
Тайвань |
Тайвань |
| Компоненты пневматической системы | SMC (Япония) | SMC (Япония) | SMC (Япония) | SMC (Япония) |
| Компоненты электрической системы |
Schneider (Франция) Siemens (Германия) |
Schneider (Франция) Siemens (Германия) |
Schneider (Франция) Siemens (Германия) |
Schneider (Франция) Siemens (Германия) |
|
Масляное охлаждение шпинделя |
✔ |
✔ |
✔ |
✔ |
|
Система подачи СОЖ через шпиндель (20 или 30 бар) |
✔ |
✔ |
✔ |
✔ |
|
Кондиционер электрошкафа |
✔ | ✔ | ✔ | ✔ |
|
Светодиодное рабочее освещение |
✔ |
✔ | ✔ |
✔ |
|
Трехцветный индикатор состояния |
✔ | ✔ | ✔ | ✔ |
|
Пистолет для подачи СОЖ |
✔ | ✔ | ✔ | ✔ |
|
Пневматический пистолет |
✔ | ✔ | ✔ | ✔ |
|
Автоматический конвейер для стружки |
✔ | ✔ | ✔ | ✔ |
|
Ящик с установочным инструментом |
✔ | ✔ | ✔ | ✔ |
|
Маслоотделитель (сепаратор СОЖ) |
✔ | ✔ | ✔ | ✔ |
|
Датчик измерения инструмента Renishaw TS27R |
✔ |
✔ | ✔ | ✔ |
|
Система измерения детали Renishaw OMP |
✔ | ✔ | ✔ | ✔ |
|
Гидравлический поворотный стол TJR255 (4 ось) |
✔ | ✔ | ✔ | ✔ |
В таблице представлены максимальные комплектации, поставляемые по нашей складской программе. В нашем интернет-каталоге представлены различные варианты комплектаций с актуальной ценой, что позволит легко подобрать модель станка нужной конфигурации, не переплачивая при этом за невостребованные опции.
