Однопроходный или многопроходный электроэрозионный станок DK77: когда переплата за качество оправдана

Этот материал – короткий и понятный гид, который объясняет разницу между однопроходными и многопроходными станками серии DK77, поможет привязать выбор к вашим задачам и решить, когда доплата за более «тонкую» эрозию действительно оправдана.

Виды проволочно‑вырезных станков серии DK77

Серия станков DK77 условно делится на два класса:

• Однопроходные проволочно‑эрозионные станки DK77
  Это классические модели (например, DK7732, DK7735, DK7740, DK7750), рассчитанные на один технологический проход по контуру. Они дают точность порядка ±0.01 мм и шероховатость Ra около 2,5, чего достаточно для большинства деталей общего машиностроения.

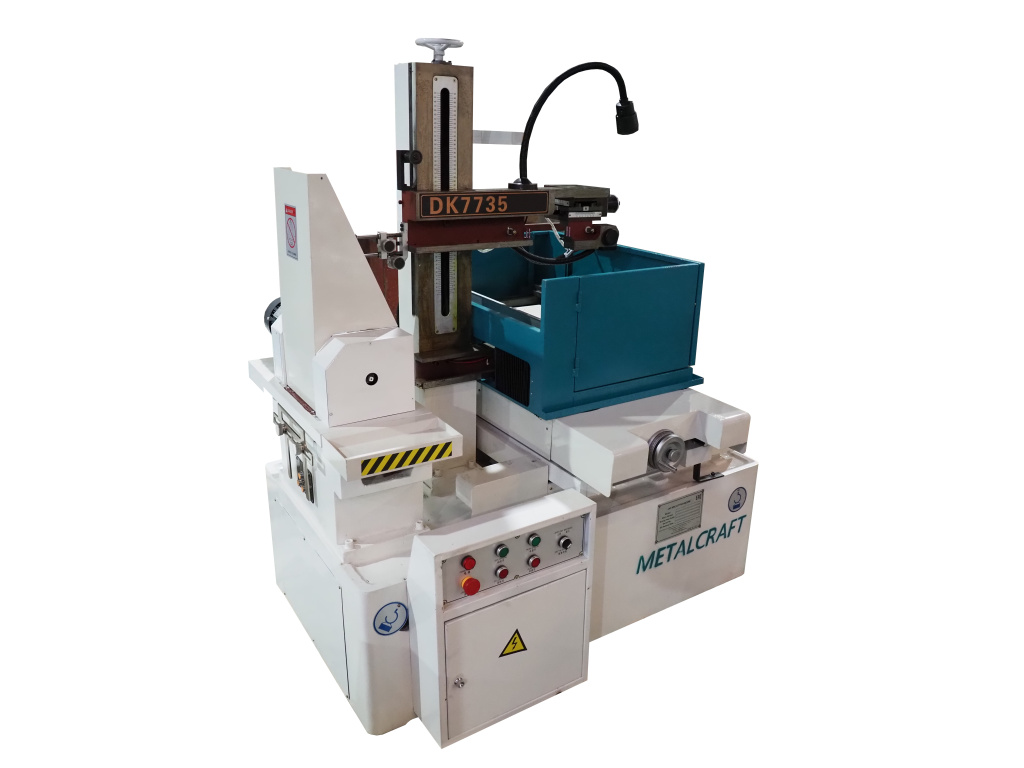

Однопроходный электроэрозионный станок DK7735

• Многопроходные станки DK77 (серия с индексом LK)
  Модели типа DK7720-LK, DK7735-LK, DK7745-LK, DK7750-LK, DK7763-LK и тд, выполняют несколько проходов: черновой + один или несколько чистовых. Это позволяет получить лучшую лучшую точность ≤0.015 мм, геометрию, меньший конус и повышенное качество поверхности (Ra до 2).

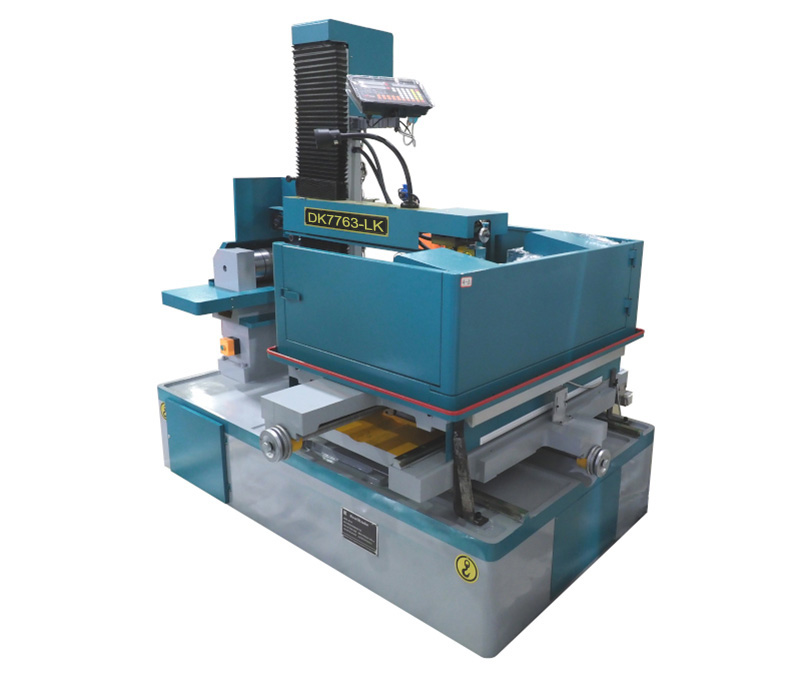

Многопроходный электроэрозионный станок DK7763-LK

Проще говоря: однопроходный DK77 – про скорость и доступную цену, многопроходный DK77 – про максимальное качество и стабильность размеров.

Ключевые критерии выбора станка DK77

Точность и качество поверхности

Если ваши детали допускают последующую шлифовку или небольшие подналадки, а требования по шероховатости умеренные, однопроходный проволочно‑вырезной станок DK77 обычно полностью закрывает задачу.

Электроэрозионный многопроходный станок имеет смысл, если:

• вы делаете штампы, пресс‑формы, прецизионные детали, где важен минимальный припуск на доводку;
• клиент требует стабильного удержания допуска 0,010 мм и ниже по всей высоте детали;
• важно сразу получать чистовую поверхность без дополнительной обработки.

Толщина и тип заготовки

Чем толще и тверже заготовка, тем больше чувствуется преимущество многопроходной схемы:

• для плит 200–300 мм из инструментальных сталей однопроходный режим дает более грубый след и больший конус;
• многопроходный DK77 с ЧПУ «дотягивает» геометрию за счет дополнительных чистовых проходов, снижая риск брака на дорогой заготовке.

Для типовых деталей толщиной до 100–150 мм, особенно в мелких и средних сериях, переплата за многопроходный станок не всегда окупается.

Отдельно стоит учесть максимально допустимую конусность. У обычных проволочно‑вырезных станков DK77 реальная конусность ограничена примерно 3-6°, что достаточно для большинства стандартных задач. Но если требуется обрабатывать детали с выраженным углом, глубокими фасками или сложным пространственным профилем, то гораздо выгоднее сразу смотреть в сторону серии DK77‑LK, где доступна конусность до 45°. Это позволяет свободнее проектировать оснастку и пресс‑формы, уменьшать количество установок и иногда вовсе обходиться без дополнительных операций на других станках.

Объем и режим производства

• Единичное и мелкосерийное производство, ремонтные цеха
  Чаще всего достаточно однопроходного станка электроэрозионной резки металла: он дешевле, проще в обслуживании, быстрее окупается.
• Серийное и массовое изготовление прецизионных деталей
  При большом стабильном объеме многопроходный электроэрозионный станок с ЧПУ DK77 оправдывает себя за счет:
• сокращения ручной доводки,
• снижения количества перешлифовок,
• уменьшения процента брака.

На что еще обратить внимание перед покупкой?

Оснащение, ЧПУ и программное обеспечение

Электроэрозионные станки отличаются не только механикой, но и электроникой:

• удобство стойки ЧПУ, наличие русскоязычного интерфейса;
• поддержка DXF/DWG, работа с CAD/CAM;
• опции типа AUTOCUT, автоподача проволоки, библиотека технологий.

Для загруженного цеха эти функции напрямую влияют на производительность и количество ошибок оператора.

Проволока и диэлектрик

На станках серии DK77 используется молибденовая проволока диаметром 0.12 - 0.25, однако самым популярным размером проволоки является 0,18 мм – это «рабочий электрод», через который подается импульс и формируется рез. Такой диаметр обеспечивает устойчивую дугу, хорошую точность по мелким контурам и приемлемый ресурс при серийной работе, а также оптимальное сочетание жесткости и проводимости с аккуратной шириной пропила, что особенно важно при изготовлении вставок, пазов и тонких перегородок в штампах и пресс‑формах.

Примечание: Станки изготавливаются с направляющими под конкретный диаметр проволоки. Как правило стандартным решением является исполнение под под проволоку диаметром 0.18 мм. Если условия вашей обработки требуют другого диаметра, уточняйте комплектацию у поставщика оборудования.



Проволока от бренда TAGUTI 0.18 мм

Не менее критичен и выбор СОЖ: для универсальных задач подойдут водорастворимые диэлектрики типа DIC‑206, обеспечивающие вымывание продуктов эрозии, охлаждение зоны реза и защиту заготовки от коррозии без агрессии к оборудованию, а при повышенных требованиях по скорости и качеству обработки имеет смысл использовать концентрированные эмульсии JR‑3A / JR‑3B / JR‑3C, которые после разведения водой дают устойчивую эмульсию с эффективным отводом тепла, быстрым выносом шлама и улучшенным качеством поверхности, особенно на толстых заготовках и в многопроходных режимах.

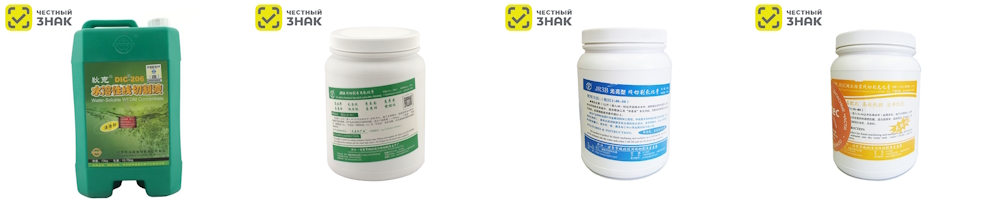

СОЖ DIC206, JR3A, JR3B, JR3C

Сервис, пусконаладка и условия поставки

Для промышленного предприятия важен не только сам проволочно‑вырезной станок с ЧПУ, но и то, как он будет запущен и обслуживаться:

• в СТАНКОИНСТРУМЕНТАЛЬНОМ ХОЛДИНГЕ часть моделей DK77 есть в наличии на складе, действуют скидки до 15%;
• для ряда позиций предусмотрена бесплатная пусконаладка и обучение операторов;
• доступны прямая покупка, лизинг через партнеров и поставка «под ключ» – с монтажом, наладкой и дальнейшей сервисной поддержкой;
• организуем доставку, разгрузку и монтаж электроэрозионных станков по всей России и странам СНГ.

Краткий алгоритм выбора станков серии DK77

1. Определите требования по точности и шероховатости.
   Нужна ли вам фактически «шлифованная» поверхность прямо со станка или допускается последующая обработка?
2. Оцените габариты и толщину заготовок.
   Толстые, твердые детали и крупные пресс‑формы чаще оправдывают покупку многопроходного
3. Проанализируйте объем производства.
   Разовые заказы и ремонт – чаще в пользу однопроходного станка. Постоянный поток прецизионных деталей – аргумент за многопроходный.
4. Сформируйте бюджет и учтите стоимость владения.
   Дороже станок – меньше ручной доводки, ниже брак, быстрее цикл. Важно считать не только цену, но и экономию по процессу.
5. Сравните 2–3 подходящие модели DK77 и обсудите выбор со специалистами.
   Инженеры станкоинструментального холдинга помогут подобрать оптимальный электроэрозионный станок DK77 под ваши реальные задачи и условия цеха.

Итоги

Однопроходный DK77 – рациональный выбор для большинства задач общей механообработки: он дешевле, проще и при правильной настройке уверенно держит требуемые допуски.
Многопроходный электроэрозионный станок DK77 нужен там, где важна высокая точность, стабильность работы по всей высоте детали и минимальная доводка.

Теперь, когда вы понимаете принципиальную разницу между однопроходными и многопроходными электроэрозионными проволочно‑вырезными станками DK77, вы можете осознанно выбрать подходящую модель и комплектацию в каталоге на сайте станкоинструмент.рф, а при необходимости, получить подробную консультацию и варианты поставки «под ключ».
