Поворотные столы для фрезерных станков с ЧПУ: как выбрать оптимальное решение для вашего производства

Когда детали приходится постоянно переустанавливать, ловить базу по несколько раз и мириться с «убежавшей» геометрией, производство теряет деньги на каждом цикле. Поворотный или наклонно-поворотный стол позволяет модернизировать стандартный трехосевой фрезерный обрабатывающий центр до гибкой 4- или даже 5-осевой системы, расширяя его возможности и обеспечивая выполнение большего объема операций за один установ.

В данной статье мы расскажем о типах поворотных столов и ключевых параметрах, которые нужно учитывать при их покупке и монтаже.

Что такое поворотный стол и какие они бывают

Поворотный стол для станка с ЧПУ – это дополнительная ось, которая устанавливается в рабочую зону фрезерного обрабатывающего центра и обеспечивает вращение заготовки вокруг своей оси с высокой точностью позиционирования. Такая оснастка дает возможность обрабатывать деталь с разных сторон без переустановов и расширяет технологические возможности станка.

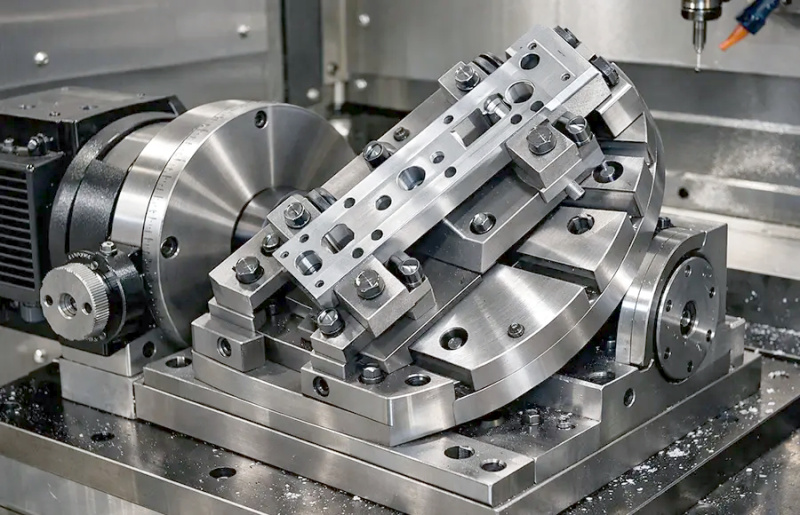

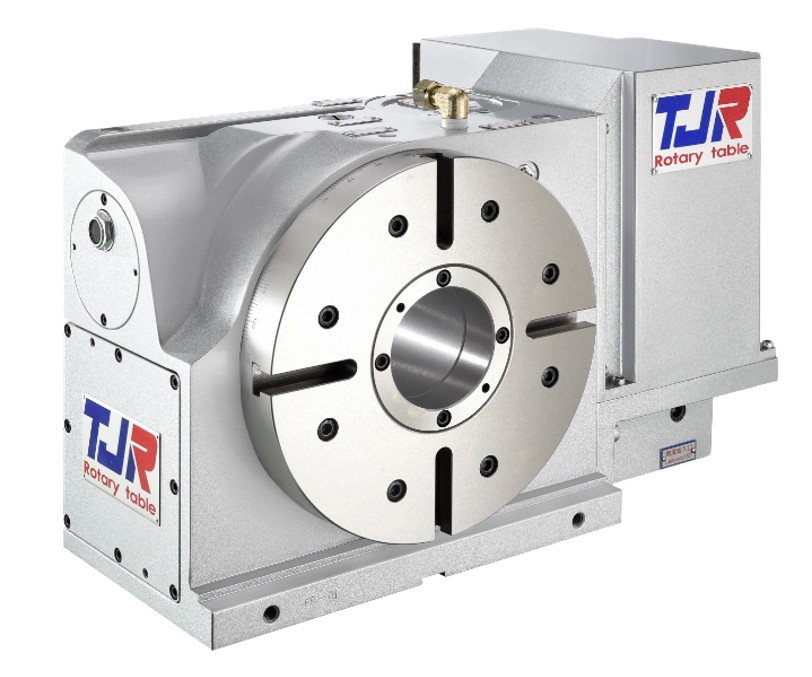

Поворотные столы (классическая 4‑яось)

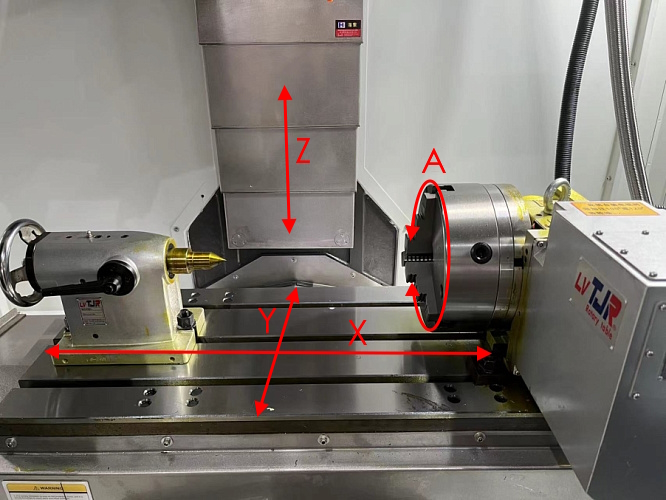

Классический поворотный стол добавляет одну ось вращения и чаще всего используется как 4‑яось (ось A) на вертикальном обрабатывающем центре.

Основные задачи таких столов:

• круговое фрезерование, сверление по окружности, обработка фланцев, колец, корпусов с отверстиями «по кругу»;
• многосторонняя обработка призматических деталей за один установ (например, 4 стороны корпуса или нескольких деталей, зажатых в патронах на планшайбе).

При этом инструмент остается в трех осях X/Y/Z, а сама деталь вращается вокруг дополнительной оси A.



Наклонно‑поворотные столы (5-осей)

Наклонно‑поворотный стол совмещает вращение и наклон, то есть добавляет сразу две дополнительные оси: одну поворотную (ось С) и одну ось наклона (ось B). На практике это означает возможность подводить инструмент к детали почти под любым углом без переналадок.

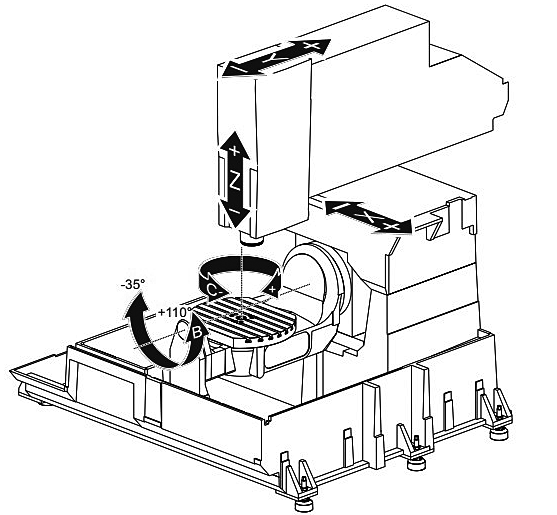

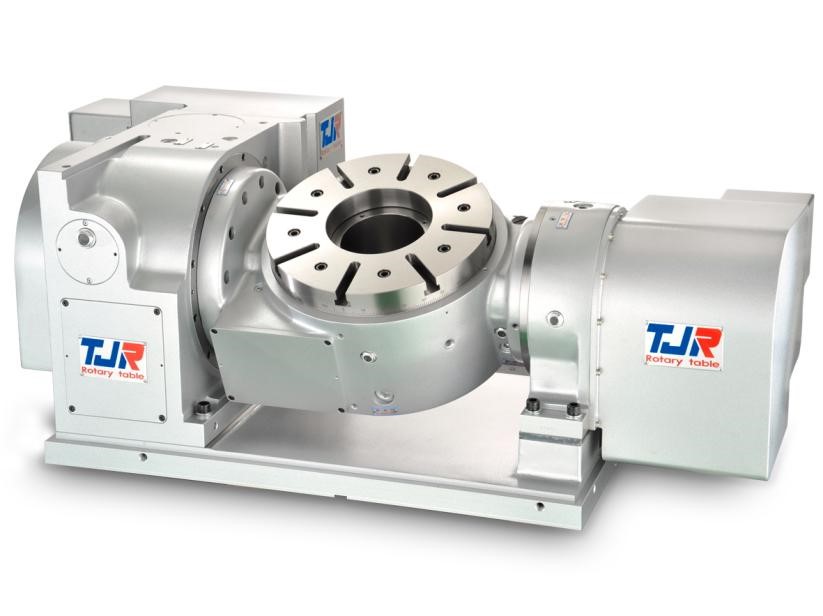

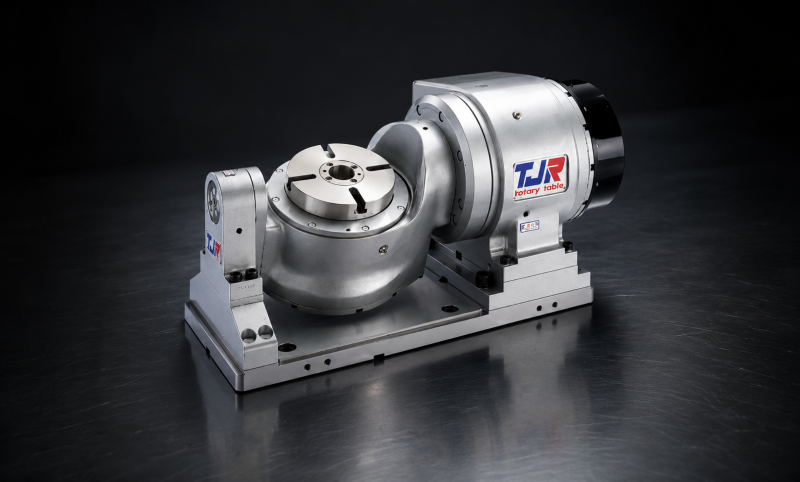

Схема перемещений (5-осевой фрезерный обрабатывающий центр) и Двухосевой поворотный стол TJR(Тайвань)

Такие решения используются для:

• 5‑осевой обработки сложных корпусов, импеллеров, форм оснастки и штампов;
• сверления и фрезерования под углом, обработки наклонных плоскостей и фасок без переустановов;
• сокращения числа установов и повышения точности взаимного расположения элементов детали сложной конфигурации.

Ключевые критерии выбора поворотного стола

Это самая важная часть статьи: от правильного подбора параметров зависит не только удобство работы, но и ресурс станка, точность деталей и фактическая производительность.

Габариты и масса заготовки

Первое, с чего стоит начать – размер и вес деталей, которые вы планируете обрабатывать на столе.

Ключевые моменты:

• Диаметр планшайбы должен быть достаточным для устойчивой установки заготовки или приспособления, при этом желательно иметь запас по диаметру.
• Максимальная нагрузка по горизонтали и вертикали – учитывайте не только массу детали, но и вес патрона, призм, кондукторов, плит и прочей оснастки.
• При эксцентричной установке (когда деталь сдвинута от центра) нужно учитывать момент нагрузки, производители обычно указывают допустимые значения.

Если не заложить запас по массе и моменту, при тяжелом фрезеровании стол может терять точность, быстрее изнашиваться, а в критических случаях – выходить из строя.

Тип станка и компоновка рабочей зоны

Второй важный блок – на какой станок вы ставите поворотный стол и как он повлияет на рабочее пространство.

Для вертикальных обрабатывающих центров:

• Стол занимает часть хода по оси X/Y и поднимает заготовку над базовым столом, уменьшает доступную высоту по Z.
• Нужно заранее проверить, хватит ли перемещений по всем осям при максимальной длине инструмента и высоте детали.

Для горизонтальных центров и портальных станков:

• Поворотные столы могут устанавливаться на стол или интегрироваться в конструкцию станка.
• Важно оценить, не будет ли стол конфликтовать с магазином инструмента, ограждениями, стружкотранспортером и т. д.

Многие производители публикуют рекомендации по «оптимальным» сочетаниям типоразмеров стола и станка, при которых обеспечиваются экономичная и безопасная эксплуатация оборудования.

Жесткость системы и концепция СПИД

Выбор поворотного стола, это не просто подбор габаритов, это проектирование системы СПИД (Станок-Приспособление-Инструмент-Деталь). В этой цепочке стол становится ключевым звеном «П – приспособление». Если его жесткость или надежность зажима не соответствуют режимам резания, устойчивость всей системы нарушается.

На практике это ведет к появлению вибраций, которые приводят к неконтролируемому износу и поломкам металлорежущего инструмента, вследствие чего ухудшается качество поверхности обрабатываемой детали. Поэтому при выборе поворотного стола, важно оценивать не только заявленную точность позиционирования, но и способность стола гасить возникающие нагрузки. От этого зависит, сможете ли вы работать на оптимальных режимах обработки или будете обрабатывать деталь на щадящих режимах, теряя время.

Требуемое количество осей и тип обработки

Подумайте, какие реальные задачи вы хотите решить:

• Если основное – это обработка отверстий по окружности, фрезерование шпоночных пазов, многогранников, простая многосторонняя обработка, зачастую достаточно одной поворотной оси (4‑яось).
• Если в приоритете корпуса со сложной геометрией, наклонные плоскости, формообразующие поверхности, импеллеры, то без наклонно‑поворотного (5-осей) решения вы быстро столкнетесь с ограничениями.

Нередко оптимальный путь – начать с 4‑й оси, отработать заготовки и программы, а затем перевести наиболее сложные позиции на 5‑осевую обработку.

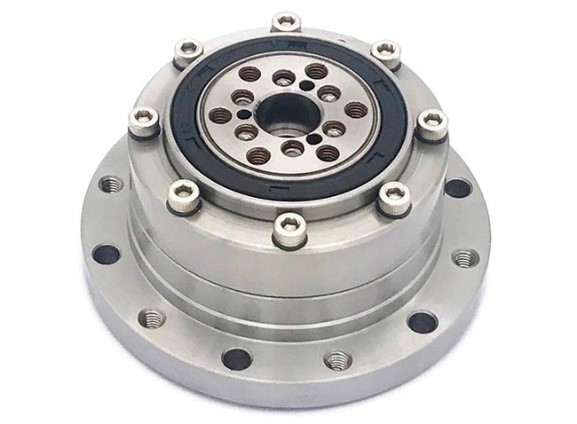

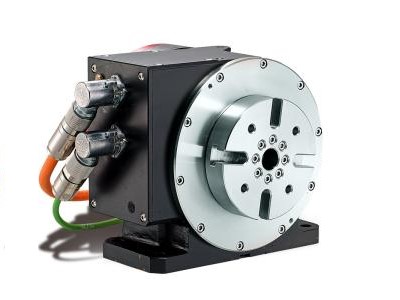

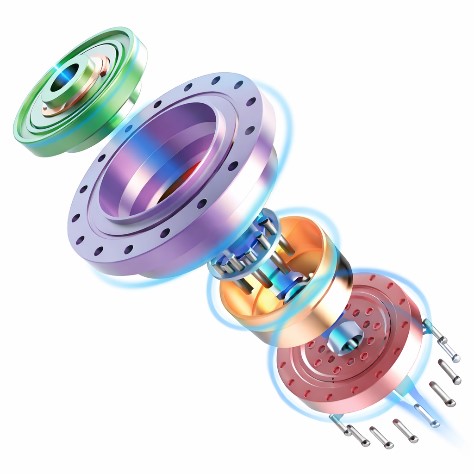

Тип привода и кинематика

От типа передачи зависит точность, скорость вращения, допустимый крутящий момент и требования к обслуживанию.

Основные варианты:

Для тяжелого фрезерования стали и чугуна обычно выбирают столы на червячной или роликовой передаче с мощной системой торможения. Для высокоскоростной обработки сложных форм с малой нагрузкой – все чаще применяются прямой привод.

В машиностроении, а особенно в его точных отраслях, например, приборостроении критично важно иметь представление, какой реальный уровень точности имеет стол.

Ключевые параметры:

• Базовая точность позиционирования – отклонение от заданного угла; для качественных столов с ЧПУ это, как правило, доли угловой минуты.

• Повторяемость – насколько стабильно стол возвращается в одну и ту же позицию.

• Качество подшипников, корпуса и передач, а также компенсация люфта и использование прецизионных датчиков угла, напрямую влияют на конечную точность.

Если по деталям предъявляются жесткие требования к межосевым размерам и углам, имеет смысл закладывать стол с запасом по классу точности, а не брать минимально допустимый вариант.

Система зажима и торможения

Во время выполнения операции металлообработки ось необходимо жестко закрепить, поскольку под действием больших нагрузок возможно ее проворачивание, что приведет к отклонению от требуемых размеров.

Обращайте внимание на:

• Тип тормоза – пневматический или гидравлический.
  Гидравлика обычно дает более высокое удерживающее усилие для тяжелого фрезерования.

• Момент удержания – достаточен ли он для ваших режимов резания с учетом плеча силы;
• Возможность фиксировать ось, как в стандартных углах (0°, 90°, 180°), так и в произвольных углах (17°, 38,5°, 123°).

Для легких алюминиевых деталей достаточно пневматического тормоза, а вот при работе сталей и чугунов лучше сразу выбирать решение с мощной гидравлической системой.

Совместимость с ЧПУ и сервосистемой

Поворотный стол должен «подружиться» с вашим станком и стойкой без сложных «костылей».

Что важно:

• Совместимость сервомотора и привода с маркой и моделью стойки (Fanuc, Siemens и т.д.).

• Вариант подключения:

  • как дополнительная ось, полностью интегрированная в ЧПУ, когда программирование идет в одной системе координат;

  • через отдельный контроллер, когда стол управляется по М‑кодам и своей программе (M-коды включают и выключают различные функции станка, но не отвечают за перемещение по осям, менее удобно, но иногда это единственный вариант модернизации).
• Наличие готовых параметров и макросов под ваш станок, что облегчает пусконаладку.

Грамотная интеграция – залог того, что оператору будет проще работать, а риск ошибок при наладке и программировании снизится.

Оснастка: патроны, планшайбы, задняя бабка, люнеты

Сама по себе ось – это только половина решения.

Часто дополнительно требуются:

• Трех или четырехкулачковые патроны для зажима круглых и фасонных деталей; важно, чтобы диаметр патрона не превышал диаметр стола.

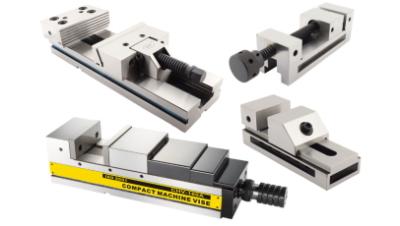

• Тиски (прецизионные, самоцентрирующиеся, гидравлические) для фиксации призматических и нестандартных заготовок.
• Переходные планшайбы и базовые плиты (с Т-пазами, сеткой резьбовых отверстий или системы нулевого базирования), если нужно закрепить группы деталей или нестандартные детали.
• Задняя бабка, люнет или опорная стойка для длинных деталей, чтобы снизить нагрузку на подшипники стола и предотвратить прогиб.



При проектировании технологии лучше сразу заложить комплект оснастки вместе со столом – это сэкономит время при запуске и убережет от «внезапных» ограничений по габаритам или жесткости.

Условия эксплуатации и сервис

Поворотный стол работает в тяжелой среде: стружка, СОЖ, абразивная пыль. Поэтому имеет смысл оценить, насколько конструкция приспособлена к таким условиям.

Обратите внимание на:

• Класс корпуса и уплотнений, защиту от стружки и охлаждающей жидкости.

• Требования к регулярной смазке и техобслуживанию (регулировка червячной передачи, проверка люфта и т. д.).
• Наличие сервисной поддержки и запасных частей в регионе, разумные сроки поставки ремкомплектов.

Для интенсивной эксплуатации (серийная обработка, цеха с двух- или трехсменным графиком) лучше выбирать оборудование, изначально рассчитанное на работу в загрязненной среде и выдерживающее ударные нагрузки.

На что еще обратить внимание перед покупкой?

Помимо «сухих» технических параметров, есть ряд практических моментов, которые сильно влияют на успешность проекта.

Подготовка станка к установке

Перед покупкой стоит ответить на несколько вопросов:

• Есть ли у станка свободные каналы ЧПУ и привода под дополнительную ось, или потребуется отдельный контроллер?
• Достаточна ли жесткость стола станка и фундамента, чтобы выдержать добавленную массу и момент от новой оси?
• Если планируется гидравлический зажим, предусмотрены ли подводы воздуха/масла, кабель‑каналы, место под гидростанцию?

Грамотная пусконаладка с точной проверкой геометрии, калибровкой осей и привязкой координат уменьшит риск проблем в первые месяцы эксплуатации.

Поддержка производителя и поставщика

Поворотный стол – это не разовая покупка «положил на полку и забыл», а узел, который работает вместе со станком весь его срок службы.

Поэтому важно, чтобы поставщик мог:

• помочь подобрать типоразмер и конфигурацию под ваши детали и станки;

• обеспечить пусконаладку, обучение операторов и технологов, помощь с интеграцией в ЧПУ;
• предложить сервис и запчасти, включая возможные модернизации (замена привода, обновление контроллера и т. д.).

ООО «СТАНКОИНСТРУМЕНТАЛЬНЫЙ ХОЛДИНГ» делает акцент именно на таком комплексном подходе: от подбора решения и поставки до запуска «под ключ» и дальнейшего сопровождения.

Бюджет, формат покупки и экономика проекта

Не всегда есть смысл гнаться за самой «навороченной» 5‑осевой системой – в ряде задач отлично отрабатывает классический 4‑осевой стол, который быстрее окупается.

С другой стороны, если вы планируете выходить на новые рынки (например, сложная оснастка, авиа‑ и медоборудование), иногда разумно сразу закладывать более продвинутый наклонно‑поворотный узел, чтобы не возвращаться к модернизации через год.

В ООО «СТАНКОИНСТРУМЕНТАЛЬНЫЙ ХОЛДИНГ» доступны несколько сценариев:

• прямая покупка поворотных столов и станков с нужной оснасткой из наличия на складе;
• лизинг через партнеров, что особенно удобно для модернизации сразу нескольких станков;
• поставка «под ключ» с пусконаладкой, обучением и дальнейшим сервисом, чтобы новое оборудование, как можно быстрее начало зарабатывать для вашего производства.

Доставка оборудования и оснастки организуется по всей России и странам СНГ, при необходимости – с разгрузкой и монтажными работами на площадке заказчика.

Заключение

Правильно подобранный поворотный или наклонно‑поворотный стол позволяет буквально «открыть второе дыхание» вашему парку фрезерных станков с ЧПУ: сократить число установов, повысить точность взаимного расположения поверхностей и взять в работу более сложные и маржинальные детали без покупки нового обрабатывающего центра.

Теперь, когда вы понимаете, какие бывают типы столов, чем отличаются 4‑ и 5‑осевые схемы, какие параметры критичны при выборе и что важно учесть перед установкой, вы можете осознанно подобрать оптимальное решение под свои детали и оборудование. Остается выбрать подходящую модель в каталоге ООО «СТАНКОИНСТРУМЕНТАЛЬНЫЙ ХОЛДИНГ», а при необходимости наши специалисты помогут подобрать конфигурацию, организовать поставку и запуск, чтобы поворотный стол, как можно быстрее начал приносить вашему производству ощутимую пользу.
