Роботизация вашего станка: понятное руководство для производства
Что такое роботизация станка
Роботизация станка – это когда к вашему станку с ЧПУ добавляется промышленный робот или роботизированный комплекс, который берет на себя рутинные операции: подачу заготовок, снятие готовых деталей, продувку, иногда смену инструмента и первичный контроль.
По сути, вы превращаете отдельный станок в роботизированный технологический комплекс, который может работать с минимальным участием человека и в несколько смен подряд.
Чаще всего используется промышленный робот или кобот (коллаборативный робот), который стоит рядом со станком ЧПУ и автоматически выполняет загрузку и выгрузку деталей по заранее заданной программе.
Такая схема позволяет разгрузить оператора от монотонной ручной работы и сосредоточить его на наладках, контроле и более сложных задачах.
Чем роботизация отличается от обычной автоматизации
Важно разделять автоматизацию и роботизацию станков:
- Обычная автоматизация – это когда вы внедряете ЧПУ, измерительные системы, АСУ ТП, чтобы сам процесс обработки был программируемым и стабильным.
Станок сам выполняет программу, но кто-то все равно должен поднести заготовку, снять деталь, иногда почистить зону обработки. - Роботизация станков – это следующий шаг: вы автоматизируете уже обслуживание станка.
Робот сам берет заготовку, открывает дверцу, ставит ее в патрон или приспособление, запускает цикл, ждет окончания, вынимает деталь и кладет в тару либо на контроль.
Главное отличие: автоматизация управляет процессом обработки, а роботизация – всей рутиной вокруг станка, убирая человеческий фактор из монотонных операций.
Какие операции чаще всего роботизируют
В металлообработке есть типовой набор задач, которые лучше всего «отдавать» роботу:
- Роботизированная загрузка станков ЧПУ и выгрузка деталей
Робот подает заготовки из паллет, кассет или контейнеров, а затем снимает готовые детали и раскладывает их по ячейкам или таре. - Автоматическая подача заготовок и материалов
Робот в связке с конвейером или магазином заготовок обеспечивает непрерывную работу станка без простоев на ручную загрузку. - Зачистка, удаление заусенцев, шлифование
Роботы и коботы эффективно работают на операциях зачистки кромок, снятия окалины, полировки, где важно выдерживать стабильное давление и траекторию. - Сварка, сварочные и наплавочные операции
Роботизированные сварочные комплексы давно используются для повторяющихся швов, где требуется высокая скорость и одинаковое качество. - Маркировка, сортировка, контроль и выбраковка
Робот может укладывать детали по результатам измерений, производить маркировку, отделять брак и даже подавать на доработку.
Каждая из этих операций сама по себе не сложна, но очень ресурсоемка по людям и времени, поэтому роботизация здесь дает максимальный экономический эффект.

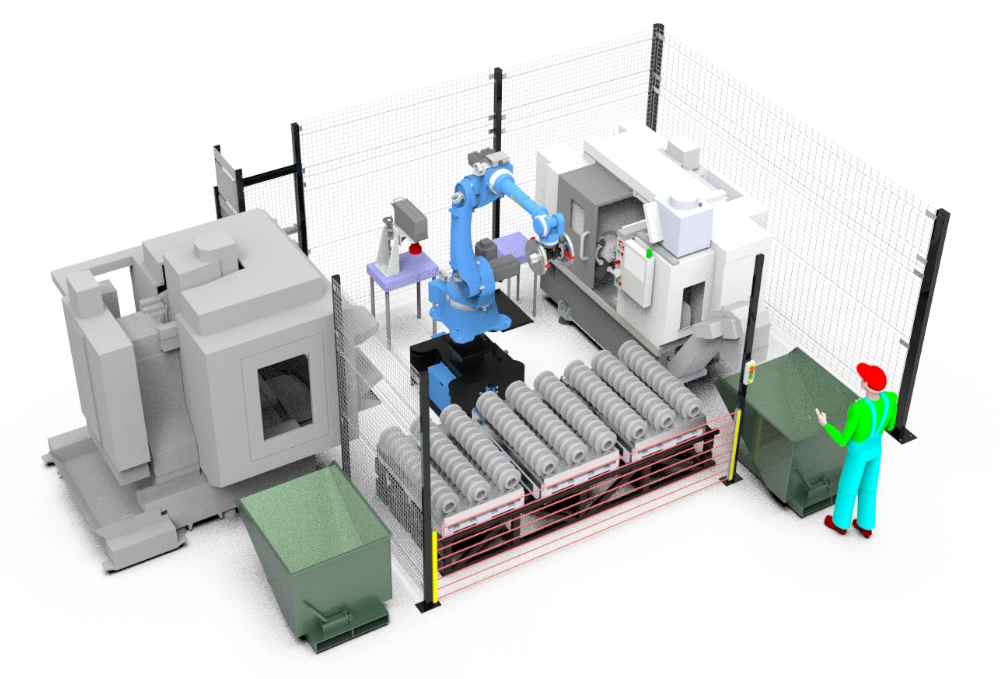

Как робот взаимодействует со станком ЧПУ
Связка «робот + станок ЧПУ» строится по достаточно понятной схеме:
- Робот получает сигнал от станка, что цикл обработки завершен и можно открывать дверь.
- Робот открывает дверцу (или получает сигнал от станка, если дверью управляет он), снимает деталь из патрона/тисков.
- При необходимости – выполняет продувку, прочистку, может выдать деталь на контроль или в отдельную зону зачистки.
- Робот берет новую заготовку, фиксирует ее в приспособлении, закрывает дверцу и дает станку сигнал на старт программы.
Станок и промышленный робот для станка «общаются» через стандартные интерфейсы и сигналы ЧПУ, поэтому большинство современных машин уже готовы к такой интеграции или требуют минимальной доработки.
За счет этого роботизированная загрузка станков внедряется относительно быстро, а настройки и программы могут оперативно корректироваться под новые типы деталей.
Преимущества роботизации
Роботизация станков ЧПУ дает предприятию сразу несколько измеряемых выгод.
- Повышение производительности
Робот убирает простои на загрузку и выгрузку, помогает организовать непрерывную работу 24/7 и может обслуживать сразу два и более станка.
На практике это часто дает прирост производительности участка на 20–30% и более. - Снижение влияния человеческого фактора и брака
Робот работает одинаково из смены в смену, не устает, не ошибается с установкой заготовки и выдерживает режимы обработки и зачистки.
Это уменьшает количество брака и повторной обработки деталей, особенно на массовых и серийных операциях. - Оптимизация загрузки операторов
Вместо «стоять у станка и подавать заготовки» оператор управляет сразу несколькими роботизированными ячейками, занимается наладкой и контролем.
В результате меньше зависит от дефицита кадров и сокращается расход на низкоквалифицированный труд. - Работа в несколько смен без увеличения штата
Роботы легко работают ночью, в выходные и праздники, что особенно актуально, когда не получается набрать людей на ночную смену.
Это позволяет загрузить парк станков по максимуму и сократить сроки выполнения заказов. - Повышение стабильности качества и прослеживаемости
Роботы хорошо интегрируются с системами контроля, камерами, датчиками, что позволяет автоматически отбраковывать детали и вести статистику качества.
Это критично для машиностроения, приборостроения и ответственных изделий.
Где роботизация особенно эффективна
Роботизация станков дает максимальную отдачу в следующих сценариях:
- Серийная и массовая металлообработка
Повторяющиеся детали, стабильные программы, высокий объем – идеальный случай для робота. - Токарные и токарно-фрезерные участки с однотипными заготовками
Робот легко работает с прутком, дисками, втулками, фланцами, где загрузка деталей стандартизирована. - Участки с высокой долей зачистки, шлифования, полировки
Роботы и коботы отлично дозируют усилие и выдерживают траекторию, что сложно для человека на длинной смене. - Производства с дефицитом кадров, особенно в регионах
Там, где тяжело найти и удержать операторов, роботизация становится практически единственным способом роста объемов. - Линии с несколькими станками, которые можно объединить в ячейку
Один робот может обслуживать два и более станка, переводя участок на другой уровень эффективности.
Как понять, что вашему предприятию уже нужна роботизация
Обратите внимание на несколько характерных признаков:
- Станки простаивают, потому что оператор «не успевает везде сразу» или занят другой задачей.
- У вас не получается набрать людей на ночную смену или текучка операторов постоянно высокая.
- Рост объемов упирается не в мощность оборудования, а в людей, которые на нем работают.
- Брак и претензии по качеству связаны с ошибками установки, человеческим фактором, усталостью персонала.
- Вы видите, что станки могли бы приносить больше выручки, но фактический фонд работы далек от 24/7.
Если хотя бы 2–3 пункта из списка – про ваше производство, самое время задуматься о роботизации производства и просчитать экономику проекта.
Подходит ли роботизация небольшим предприятиям
Есть устойчивый миф: «роботизация ЧПУ – это только для гигантских заводов с конвейерами». На практике все наоборот.
- Современные решения по роботизированной загрузке станков становятся все более доступными по цене и проще в интеграции.
- Малые и средние производственные мастерские выигрывают больше, потому что у них каждый простой станка заметен в общей выручке.
Для небольших предприятий особенно актуально:
- закрыть дефицит персонала за счет робота;
- выжать максимум из 1–2 ключевых станков;
- повысить качество, чтобы конкурировать с более крупными игроками.
При грамотном подборе решения и правильной интеграции роботизация станков ЧПУ может окупаться в пределах нескольких лет даже на небольших объемах.
Типичные опасения предприятий и почему они часто ошибочны
Многие руководители и главные технологи с осторожностью смотрят на роботизацию станков, хотя объективные риски часто ниже, чем кажется.
«Это слишком дорого и не окупится»
Полную стоимость проекта часто оценивают «на глаз», не считая реальную экономию на труде, снижении брака и росте выработки станков.
Когда все складывают в одну модель, роботизация оказывается сопоставимой по затратам с покупкой еще одного станка – но при этом лучше раскрывает потенциал уже имеющегося парка.
«Для нашего производства это слишком сложно»
Современные решения по роботизированной загрузке станков ориентированы на то, чтобы быть максимально понятными операторам и наладчикам.
После обучения персонал работает с роботом через привычные интерфейсы ЧПУ и простые диалоговые экраны.
«Роботов сложно программировать»
Существует стереотип, что для управления роботом нужно писать сложный код на специфических языках, а любое изменение в процессе потребует вызова дорогих сторонних интеграторов.
На самом деле современные комплексы поддерживают интуитивное программирование: робота можно обучать «руками» (перемещая его по нужным точкам траектории) или использовать готовые графические блоки вместо текстового кода. Штатный технолог или оператор может освоить базовую настройку за несколько дней.
«У нас большая номенклатура, робот не справится»
Да, роботизация станков дает максимальный эффект на серийных операциях, но современные комплексы позволяют достаточно быстро перенастраивать захваты и программы под разные типы деталей.
Часто достаточно выделить группу типовых изделий, чтобы проект стал экономически целесообразным.
Когда роботизация окупается
Срок окупаемости зависит от объема выпуска, стоимости труда, стоимости часа работы станка и конкретной конфигурации комплекса.
Типовые факторы окупаемости промышленных роботов включают:
- экономию труда (замена нескольких операторов, снижение ночных смен);
- рост производительности оборудования (меньше простоев, больше деталей в год);
- снижение брака и расходов на переделку;
- уменьшение складских запасов за счет более предсказуемого выпуска.
По данным отраслевых кейсов, установка одного коллаборативного робота на загрузку двух токарных станков может сильно сократить фонд оплаты труда и при работе 24/7 приносить дополнительные миллионы рублей прибыли в год с одного участка.
В целом, при хорошо подобранном решении срок окупаемости промышленных роботов часто укладывается в диапазон от 2–5 лет, особенно если использовать лизинг и поэтапное внедрение.
Как внедряется роботизация на практике
Процесс внедрения роботизации станков обычно выглядит так:
- Аудит текущего производства
Анализ типовых деталей, времени цикла, простоев, брака, сменности работы, состава парка оборудования. - Выбор пилотного участка и целевого процесса
Чаще всего стартуют с участка с наибольшей нагрузкой и понятной номенклатурой – например, токарный участок с серийными деталями. - Проектирование роботизированной ячейки
Подбор промышленного робота для станка ЧПУ, захватов, конвейеров, магазинов заготовок, средств безопасности и связи с ЧПУ. - Поставка оборудования и интеграция со станком
Подключение сигналов, наладка взаимодействия, тестовые циклы, проверка сценариев работы и отказоустойчивости. - Пусконаладка, отладка и оптимизация цикла
Поиск «узких мест», корректировка программ, ускорение смены заготовок, оптимизация траекторий робота. - Обучение персонала
Инженеры и операторы учатся работать с роботом, менять программы, реагировать на нештатные ситуации. - Масштабирование решения
После успешного пилота роботизация тиражируется на другие станки и участки.
Частые ошибки предприятий
При внедрении роботизации и автоматизации металлообработки компании часто допускают схожие ошибки:
- Выбор слишком сложного или избыточного решения
Вместо простой ячейки для загрузки двух станков берут комплекс «на все случаи жизни», который трудно окупить на текущих объемах. - Отсутствие детального анализа текущих процессов
Не считаются фактические простои, время цикла, доля брака – из‑за этого неправильно оценивается эффект и срок окупаемости. - Игнорирование особенностей существующего парка станков
Не учитывается состояние ЧПУ, интерфейсы, необходимость модернизации старых машин для связи с роботом. - Недооценка обучения персонала
Роботом все равно управляют люди – важно обучить операторов и наладчиков, чтобы комплекс действительно работал, а не «стоял до лучших времен». - Отсутствие партнера с опытом интеграции
Попытка «собрать все самим» без практики интеграции роботизированных комплексов часто приводит к затягиванию проекта и перерасходу бюджета.
Вывод
Роботизация станков – это уже не «технология будущего», а рабочий инструмент, который помогает решать очень приземленные задачи: дефицит людей, простои оборудования, нестабильное качество и ограниченную сменность.
Правильно подобранный промышленный робот для станка и грамотно спроектированная ячейка позволяют увеличить производительность, снизить долю брака и сделать выпуск более предсказуемым – без необходимости бесконечно расширять штат.
Если вы видите у себя описанные проблемы, имеет смысл на уровне главного технолога или руководителя производства хотя бы оценить потенциал роботизации: просчитать эффекты, посмотреть примеры решений и выбрать пилотный участок.
Специалисты станкоинструментального холдинга могут помочь с аудитом, подбором решений и расчетом экономической эффективности — без жесткого давления на покупку, а в формате совместного инженерного проекта.
