Артикул:
ODM25P50
1 ¥ = 11.51 ₽
Выбор валюты
Заказать
Заказать
Ø510 x 50 x Ø203
Размеры шлифовального круга, мм
Fanuc
Система ЧПУ
Ø8 ... Ø250
Диаметр наружного шлифования, мм
500
Расстояние между центрами, мм
800
Макс. скорость вращения шпинделя, об/мин
| № п/п | Наименование | Примечание | Количество |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||
| 1 | Станок круглошлифовальный |
1 шт. |
|
|
2 |
Система ЧПУ |
FANUC |
1 шт. |
|
3 |
Программное обеспечение для круглого шлифования |
Huxinc 2.0V |
1 шт. |
|
4 |
Шпиндель шлифовального колеса |
Подшипниковый шпиндель |
1 шт. |
|
5 |
Шпиндель передней бабки |
МТ5 |
1 шт. |
| 6 | Приводной двигатель шпинделя шлифовальной бабки | Сервомотор с бесступенчатым регулированием скорости |
1 шт. |
| 7 | Направляющие |
Жёсткие направляющие с подачей масла
|
1 шт. |
| 8 | Система смазки | Централизованная автоматическая |
1 шт. |
| 9 | Задняя бабка | MT 4 повышенной жесткости с подшипниками |
1 шт. |
| 10 | Правящее устройство | Алмазный карандаш (державка) |
1 шт. |
| 11 | Резервуар СОЖ |
1 шт. |
|
| 12 | Шлифовальное колесо | Ф510*50*Ф203.2 |
1 шт. |
| 13 | Фланец крепления шлифовального круга |
1 шт. |
|
| 14 | Комплект стандартного инструмента |
1 шт. |
|
| 15 | Опорное основание |
1 шт. |
|
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |||
|
16 |
Полный защитный кожух из листового металла |
Huxinc |
1 шт. |
|
17 |
Ручной 3-кулачковый патрон |
Включая фланец крепления патрона |
1 шт. |
|
18 |
Магнитный фильтр |
CF-300 |
1 шт. |
|
19 |
Бумажно-ленточный фильтр |
MPFA-100 |
1 шт. |
|
20 |
Маслоуловитель (сепаратор масляного тумана) |
Huxinc |
1 шт. |
Общие параметры
Бренд
MetalCraft
Модель станка
ODM25P50
Система ЧПУ
Fanuc
Диаметр наружного шлифования, мм
Ø8 ... Ø250
Расстояние между центрами, мм
500
Высота центров, мм
150
Общая мощность станка, кВт
5.5
Перемещение
Перемещение головки шлиф.круга, мм
225
Шлифовальный узел
Размеры шлифовального круга, мм
Ø510 x 50 x Ø203
Макс. скорость шлифовального круга, об/мин
1310
Угол поворота шлифовальной головки
-30°...+30°
Линейная скорость шлиф.круга, м/с
45
Мощность двигателя шлифовального круга, кВт
1.5
Рабочий стол
Макс. нагрузка на стол, кг
80
Шпиндель
Макс. скорость вращения шпинделя, об/мин
800
Передняя и задняя бабки
Хвостовик передней бабки
MT5
Хвостовик задней бабки
MT4
Точность
Точность позиционирования, мм
≤0.003 / ≤0.005
Точность повторного позиционирования, мм
≤0.002 / ≤0.004
Точность линейного перемещения по осям X, Z, мм
0,001
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
3100×2300×2100
Масса станка, кг
3100

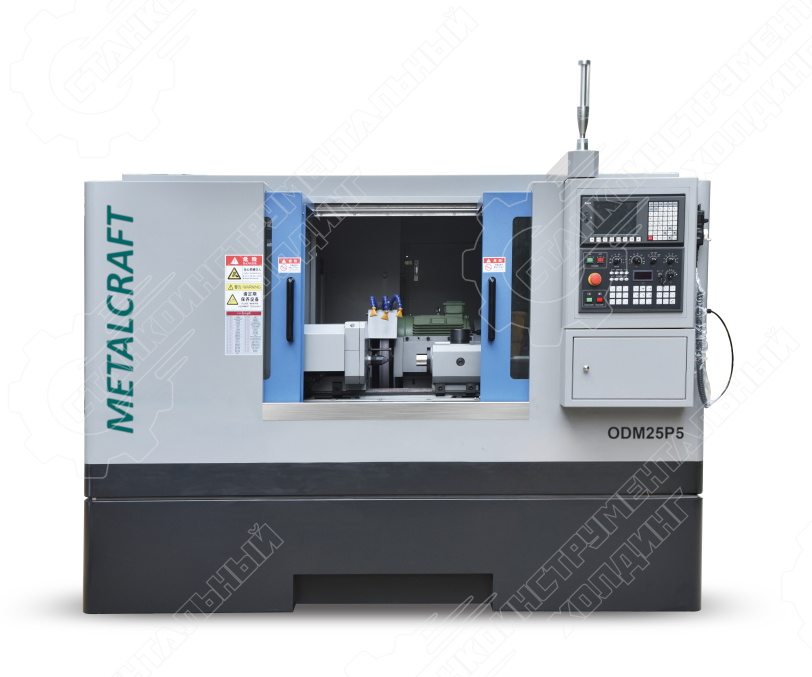

Трехосевой станок с MetalCraft ODM25P50 с ЧПУ предназначен для правки шлифовальных кругов, производства и заточки фрезерных или сверлильных инструментов. Обрабатывает внешние круглые, конические, линейчатые и радиусные поверхности и пазы.
Особенности станка:
• Система автоматизации манипулятора позволяет одному оператору управлять несколькими станками.
• Автоматическое центрирование, которое препятствует отклонению главного вала шлифовального круга под воздействием нажатия ленты.
• Шпиндель, который имеет центрированное и синхронное движение, позволяет быстро переключаться между обработкой поверхности и зажатием заготовки патроном.
• Долговечные шпиндель шлифовального круга с высокой точностью и жесткостью обладает низкими показателями трения и вибрации.
Особенности станка:
• Система автоматизации манипулятора позволяет одному оператору управлять несколькими станками.
• Автоматическое центрирование, которое препятствует отклонению главного вала шлифовального круга под воздействием нажатия ленты.
• Шпиндель, который имеет центрированное и синхронное движение, позволяет быстро переключаться между обработкой поверхности и зажатием заготовки патроном.
• Долговечные шпиндель шлифовального круга с высокой точностью и жесткостью обладает низкими показателями трения и вибрации.
