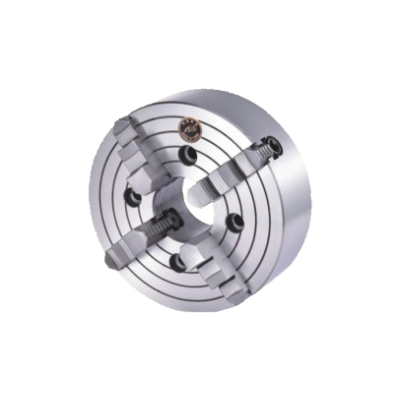

Патроны токарные K72, Четыре кулачка
Четырехкулачковые токарные патроны серии K72 обеспечивают надежный зажим заготовки прямоугольной, квадратной или ассиметричной формы на шпинделе станка. В основе работы токарного патрона K72 лежит механизм с независимым перемещением цельных кулачков. Тип посадки патрона - цилиндрический через переходной фланец (ГОСТ 24351, DIN 6350). Корпус патрона изготовлен из серого чугуна (HT300), кулачки - из легированной стали (20CrMnTi).
| Модель | D, мм | D1, мм | D2, мм | D3, мм | H, мм | H1, мм | z-d | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| 200 | 80 | 112 | 56 | 107 | 75 | 4 x M10 |
13 483 ₽/шт
|
||
| 200 | 106.375 | 133.4 | 56 | 107 | 75 | 4 x M12 |
16 914 ₽/шт
|
||
| 200 | - | - | - | - | - | - |
16 914 ₽/шт
|
||
| 250 | 110 | 130 | 75 | 120 | 80 | 4 x M12 |
17 877 ₽/шт
|
||
| 250 | 106.375 | 133.4 | 75 | 120 | 80 | 4 x M12 |
20 315 ₽/шт
|
||
| 250 | 139.719 | 171.4 | 75 | 120 | 80 | 4 x M16 |
20 315 ₽/шт
|
||
| 250 | 106.375 | 133.4 | 75 | 120 | 80 | 6 x M16x1.5 |
20 315 ₽/шт
|
||
| 250 | - | - | - | - | - | - |
20 315 ₽/шт
|
||
| 320 | 140 | 165 | 95 | 134 | 90 | 4 x M16 |
28 681 ₽/шт
|
||
| 320 | 139.719 | 171.4 | 95 | 134 | 90 | 4 x M16 |
32 142 ₽/шт
|
||
| 320 | 139.719 | 171.4 | 95 | 134 | 90 | 6 x M20x1.5 |
32 142 ₽/шт
|
||
| 400 | 160 | 185 | 125 | 143 | 95 | 4 x M16 |
42 164 ₽/шт
|
||
| 400 | 196.869 | 235 | 125 | 143 | 95 | 4 x M20 |
47 401 ₽/шт
|
||
| 400 | 196.869 | 235 | 125 | 143 | 95 | 6 x M22x1.5 |
49 086 ₽/шт
|
||
| 500 | 200 | 236 | 160 | 161 | 106 | 4 x M20 |
59 156 ₽/шт
|
||
| 500 | 196.869 | 235 | 160 | 161 | 106 | 6 x M20 |
64 315 ₽/шт
|
||
| 500 | 196.869 | 235 | 160 | 161 | 106 | 6 x M22x1.5 |
66 030 ₽/шт
|
