Артикул:
JR603
1 529 326 ₽/шт
В наличии
1 ¥ = 11.02 ₽
Заказать
Заказать
6
Количество осей
571.5
Макс. рабочий радиус, мм
±95°
Диапазон перемещений оси J5
375 °/с, 10.46 рад/с
Максимальная скорость по оси J5
±360°
Диапазон перемещений оси J6
| Стандартная комплектация | |||
| № п/п | Наименование | Количество | |
| 1 |
Роботизированная рука-манипулятор JR603 |
1 шт. | |
| 2 | Планшет управления |
1 шт. |
|
| 3 | Электрошкаф |
1 шт. |
|
| 4 | Комплект соединительных кабелей |
1 шт. |
|
Общие параметры
Наличие
На складе
Тип привода
Сервопривод переменного тока
Количество осей
6
Макс. рабочий радиус, мм
571.5
Грузоподъемность, кг
3
Потребляемая мощность, кВт
0.6
Рабочее напряжение, В
220 (1 фаза)
Степень защиты
Манипулятор: IP54 / шкаф: IP53
Условия эксплуатации
Температура 0°C - 45°С, влажность 20 - 80%
Точность
Точность повторного позиционирования, мм
±0.02
Диапазон движения
Диапазон перемещений оси J1
±180°
Диапазон перемещений оси J2
-155° / +5°
Диапазон перемещений оси J3
-20° / +240°
Диапазон перемещений оси J4
±180°
Диапазон перемещений оси J5
±95°
Диапазон перемещений оси J6
±360°
Номинальная скорость
Номинальная скорость по оси J1
262.5 °/с, 4.58 рад/с
Номинальная скорость по оси J2
262.5 °/с, 4.58 рад/с
Номинальная скорость по оси J3
262.5 °/с, 4.58 рад/с
Номинальная скорость по оси J4
262.5 °/с, 4.58 рад/с
Номинальная скорость по оси J5
262.5 °/с, 4.58 рад/с
Номинальная скорость по оси J6
420 °/с, 7.33 рад/с
Максимальная скорость
Максимальная скорость по оси J1
375 °/с, 6.54 рад/с
Максимальная скорость по оси J2
375 °/с, 6.54 рад/с
Максимальная скорость по оси J3
375 °/с, 6.54 рад/с
Максимальная скорость по оси J4
375 °/с, 10.46 рад/с
Максимальная скорость по оси J5
375 °/с, 10.46 рад/с
Максимальная скорость по оси J6
600 °/с, 10.46 рад/с
Допустимый момент инерции
Допустимый момент инерции по осям J4, J5, J6,кг*м²
0.05 / 0.05 / 0.05
Допустимый крутящий момент
Допустимый крутящий момент по осям J4, J5, J6, Нм
12.7 / 6.4 / 6.4
Габаритные размеры и вес
Масса робота, кг
27
Масса шкафа-контроллера, кг
20

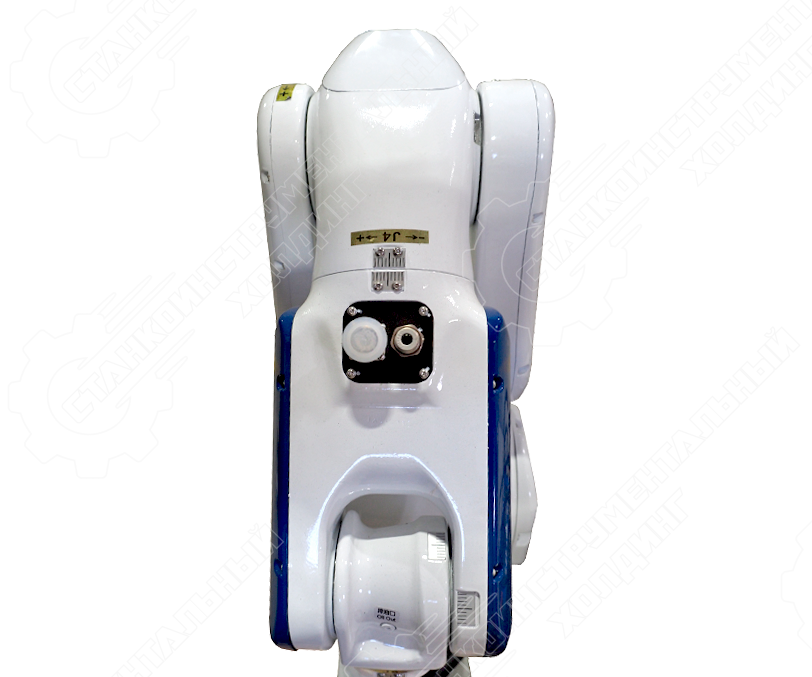

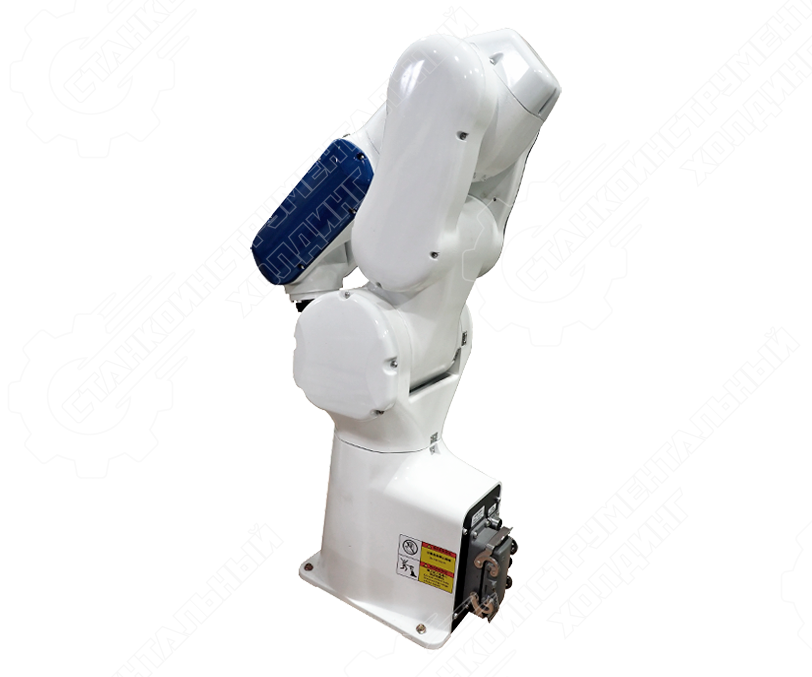

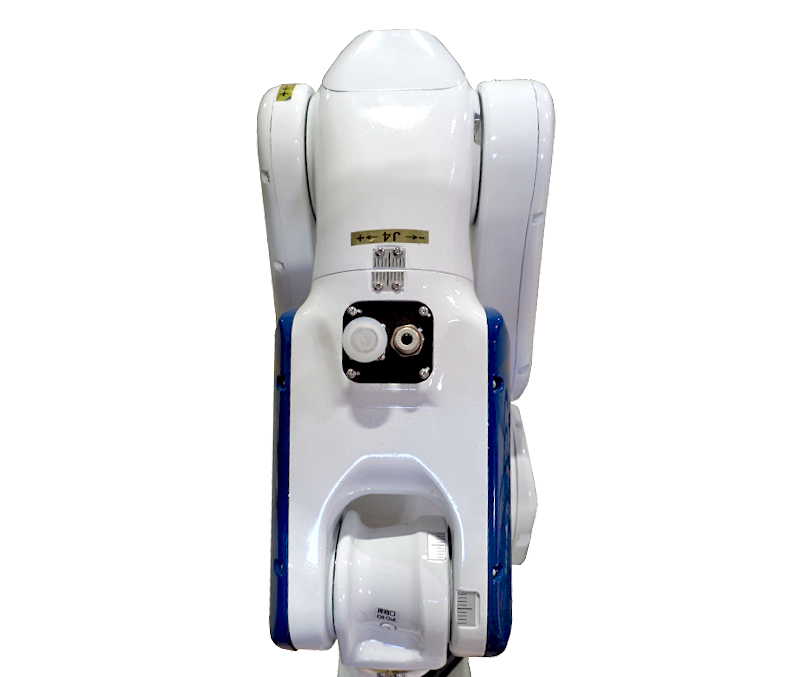

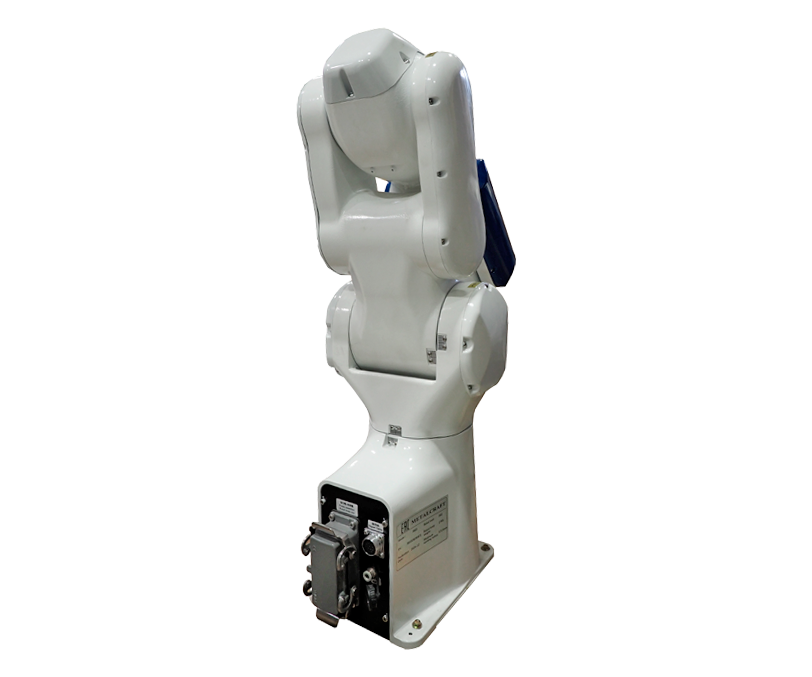

Шестиосевой робот-манипулятор модели JR603 относится к облегченному типу и позволяет выполнять операции по перемещению и укладке заготовок на сборочной линии. Робот оснащается системой ЧПУ с интуитивно понятным управлением через пульт с цветным сенсорным ЖК-дисплеем. Серводвигатель, применяемый в модели JR603, отличается надежностью, высокой эффективностью и низким уровнем шума. Манипулятор изготовлен в стационарном исполнении, тип монтажа (напольный / настольный, диагональный, перевернутый, настенный) выбирается в соответствии с решаемой задачей и спецификой производства.
Особенности манипулятора JR603:
• Компактная модель для работы с заготовками небольшого веса (до 3 кг) в условиях ограниченного пространства (рабочий радиус 571.5 мм).
• Высокоскоростной сервопривод
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.02 мм
• Степень защиты манипулятора / шкафа-контроллера: IP54 / IP53
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%
Комплектация робота манипулятора JR603:
• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.

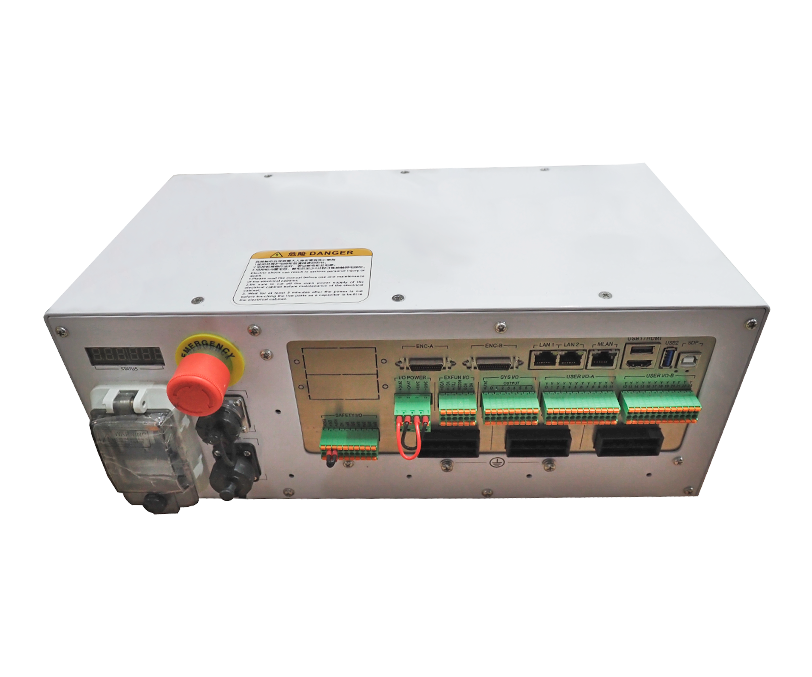

• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.
• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.
Применение манипулятора JR603 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.
Особенности манипулятора JR603:
• Компактная модель для работы с заготовками небольшого веса (до 3 кг) в условиях ограниченного пространства (рабочий радиус 571.5 мм).
• Высокоскоростной сервопривод
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.02 мм
• Степень защиты манипулятора / шкафа-контроллера: IP54 / IP53
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%
Комплектация робота манипулятора JR603:
• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.
• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.
• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.
Применение манипулятора JR603 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.
