Артикул:
JR680
2 724 342 ₽/шт
В наличии
1 ¥ = 11.02 ₽
Заказать
Заказать
6
Количество осей
2200
Макс. рабочий радиус, мм
±110°
Диапазон перемещений оси J5
155°/с, 2.7 рад/с
Максимальная скорость по оси J5
±360°
Диапазон перемещений оси J6
| Стандартная комплектация | |||
| № п/п | Наименование | Количество | |
| 1 |
Роботизированная рука-манипулятор JR680 |
1 шт. | |
| 2 | Планшет управления |
1 шт. |
|
| 3 | Электрошкаф |
1 шт. |
|
| 4 | Комплект соединительных кабелей |
1 шт. |
|
Общие параметры
Наличие
На складе
Тип привода
Сервопривод переменного тока
Количество осей
6
Макс. рабочий радиус, мм
2200
Грузоподъемность, кг
80
Потребляемая мощность, кВт
6
Рабочее напряжение, В
380 (3 фазы)
Степень защиты
Манипулятор: IP54 (IP65) / шкаф: IP53
Условия эксплуатации
Температура 0°C - 45°С, влажность 20 - 80%
Точность
Точность повторного позиционирования, мм
±0.07
Диапазон движения
Диапазон перемещений оси J1
±180°
Диапазон перемещений оси J2
-160° / +70°
Диапазон перемещений оси J3
-10° / + 265°
Диапазон перемещений оси J4
±360°
Диапазон перемещений оси J5
±110°
Диапазон перемещений оси J6
±360°
Номинальная скорость
Номинальная скорость по оси J1
85°/с, 1.48 рад/с
Номинальная скорость по оси J2
85°/с, 1.48 рад/с
Номинальная скорость по оси J3
104°/с, 1.81 рад/с
Номинальная скорость по оси J4
177°/с, 3.08 рад/с
Номинальная скорость по оси J5
155°/с, 2.7 рад/с
Номинальная скорость по оси J6
187°/с, 3.26 рад/с
Максимальная скорость
Максимальная скорость по оси J1
127.5°/с, 2.22 рад/с
Максимальная скорость по оси J2
127.5°/с, 2.22 рад/с
Максимальная скорость по оси J3
104°/с, 1.81 рад/с
Максимальная скорость по оси J4
177°/с, 3.08 рад/с
Максимальная скорость по оси J5
155°/с, 2.7 рад/с
Максимальная скорость по оси J6
187°/с, 3.26 рад/с
Допустимый момент инерции
Допустимый момент инерции по осям J4, J5, J6,кг*м²
32.7 / 32.7 / 25
Допустимый крутящий момент
Допустимый крутящий момент по осям J4, J5, J6, Нм
400 / 340 / 330
Габаритные размеры и вес
Масса робота, кг
722
Масса шкафа-контроллера, кг
180

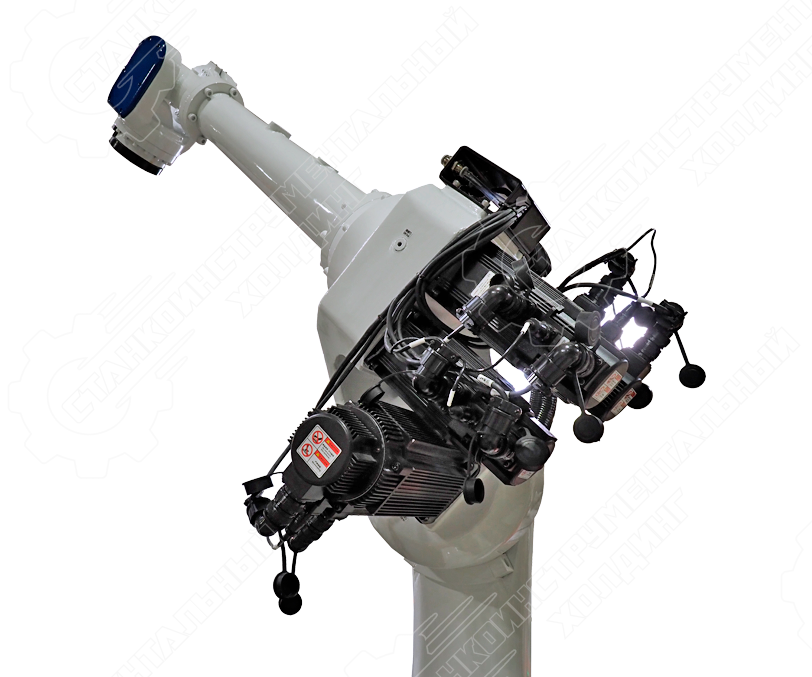

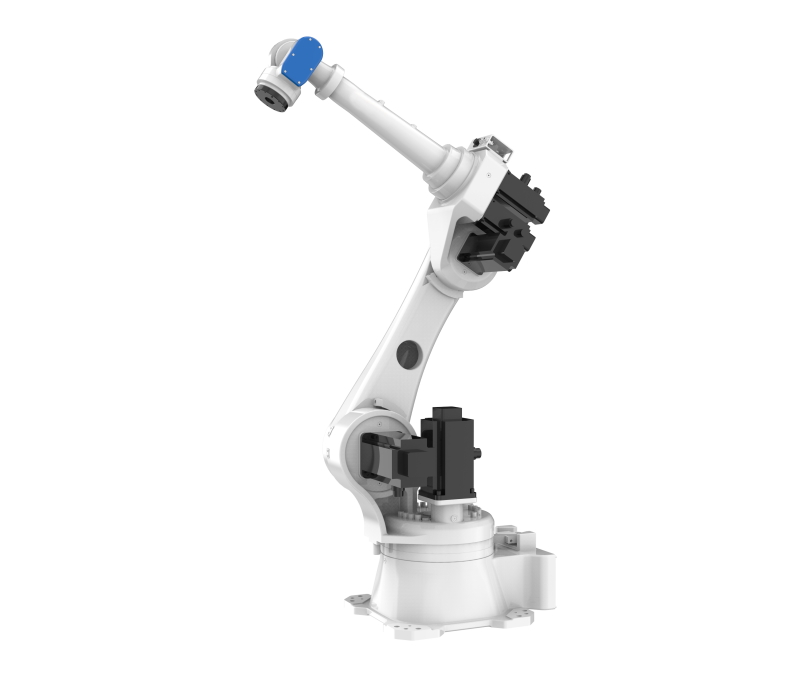

Шестиосевой робот-манипулятор JR680 - универсальное оборудование, применяемое для выполнения широкого спектра различных работ: погрузка-разгрузка, паллетирование, сборка, полировка, шлифовка, сварка и др. Робот оснащается системой ЧПУ с интуитивно понятным управлением через пульт с цветным сенсорным ЖК-дисплеем. Серводвигатель, применяемый в модели JR680, отличается надежностью, высокой эффективностью и низким уровнем шума. Манипулятор изготовлен в стационарном исполнении, тип монтажа - напольный.
Особенности манипулятора JR680:
• Благодаря большому рабочему радиусу (2200 мм) данная модель может выполнять работы на нескольких участках

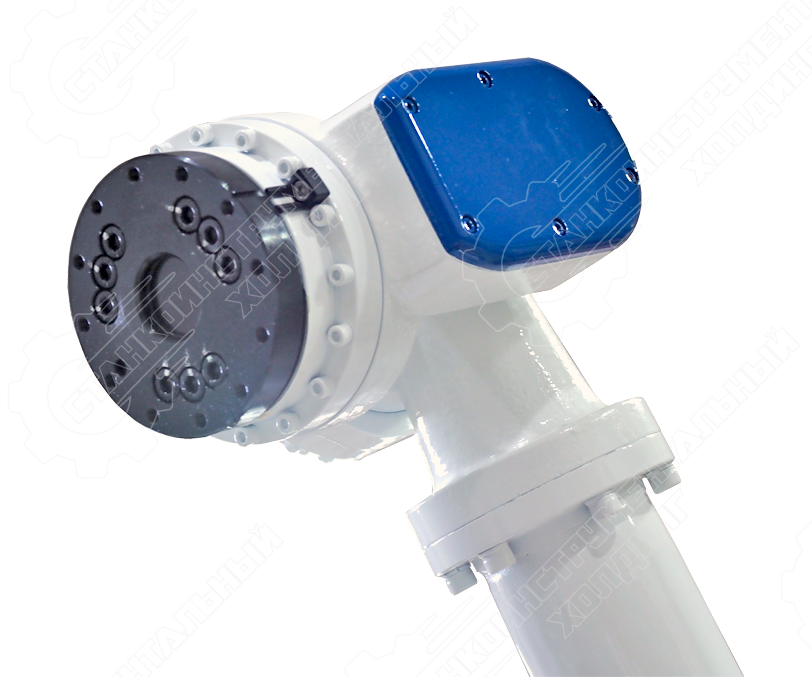

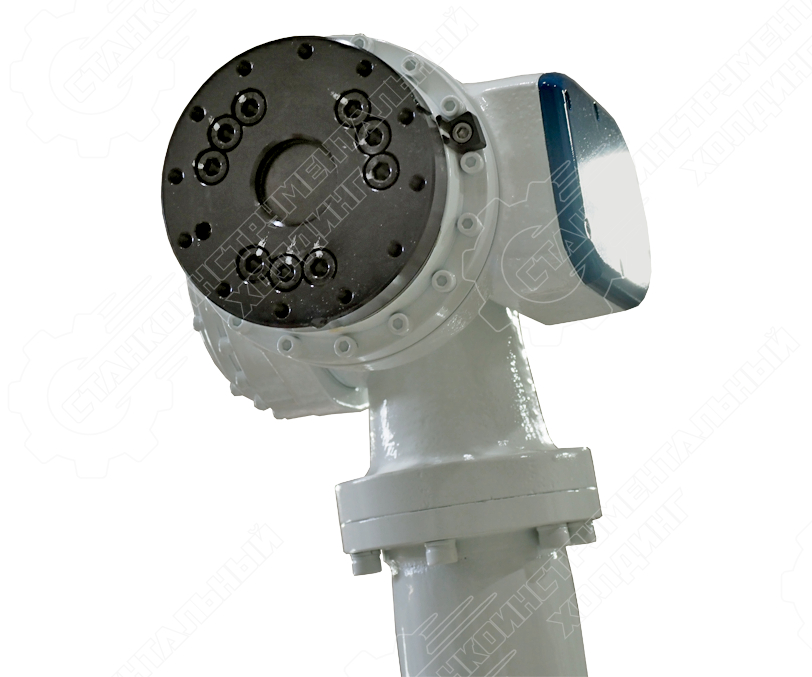

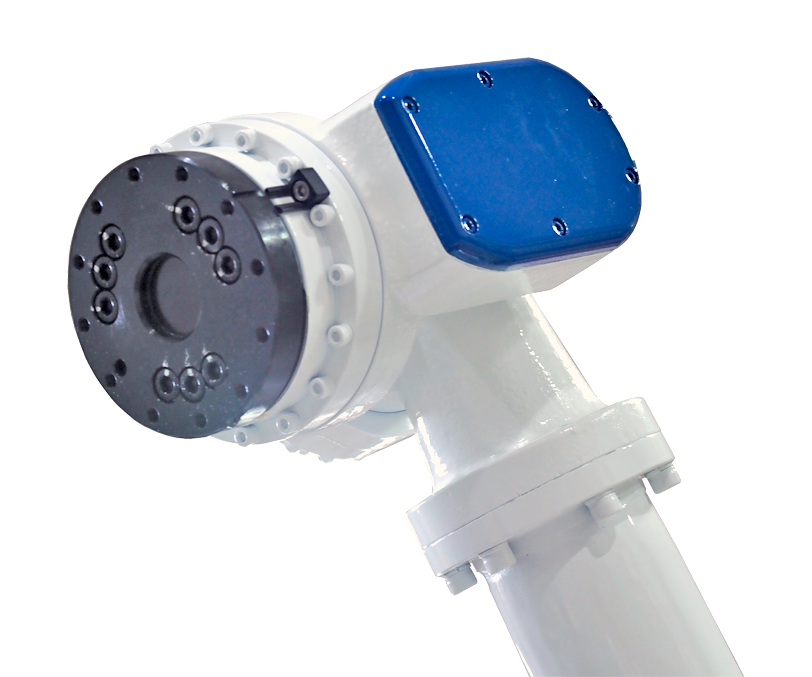

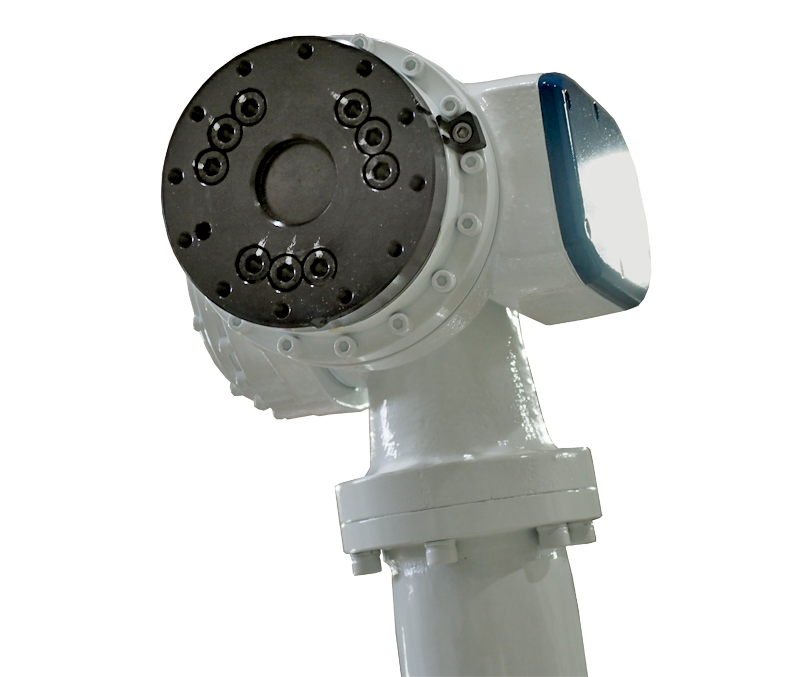

• Запястье с защитой IP65 имеет компактную конструкцию и эффективно при вращении в узких пространствах
• Высокоскоростной сервопривод
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.07 мм
• Степень защиты манипулятора / шкафа-контроллера: IP54 / IP53
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%
Комплектация робота манипулятора JR680:
• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.
• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.
• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.
Применение манипулятора JR680 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.
Особенности манипулятора JR680:
• Благодаря большому рабочему радиусу (2200 мм) данная модель может выполнять работы на нескольких участках
• Запястье с защитой IP65 имеет компактную конструкцию и эффективно при вращении в узких пространствах
• Высокоскоростной сервопривод
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.07 мм
• Степень защиты манипулятора / шкафа-контроллера: IP54 / IP53
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%
Комплектация робота манипулятора JR680:
• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.
• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.
• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.
Применение манипулятора JR680 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.
