Артикул:
JH605
1 576 802 ₽/шт
В наличии
1 ¥ = 11.02 ₽
Заказать
Заказать
6
Количество осей
1441
Макс. рабочий радиус, мм
-110° / +140°
Диапазон перемещений оси J5
337.5°/с, 5.89 рад/с
Максимальная скорость по оси J5
±360°
Диапазон перемещений оси J6
| Стандартная комплектация | |||
| № п/п | Наименование | Количество | |
| 1 |
Роботизированная рука-манипулятор JH605 |
1 шт. | |
| 2 | Планшет управления |
1 шт. |
|
| 3 | Электрошкаф |
1 шт. |
|
| 4 | Комплект соединительных кабелей |
1 шт. |
|
Общие параметры
Наличие
На складе
Количество осей
6
Макс. рабочий радиус, мм
1441
Грузоподъемность, кг
5
Потребляемая мощность, кВт
2
Рабочее напряжение, В
380 (3 фазы)
Степень защиты
Манипулятор: IP50 / шкаф: IP50
Условия эксплуатации
Температура 0°C - 45°С, влажность 20 - 80%
Точность
Точность повторного позиционирования, мм
±0.06
Диапазон движения
Диапазон перемещений оси J1
±150°
Диапазон перемещений оси J2
-145° / +60°
Диапазон перемещений оси J3
+30° / +270°
Диапазон перемещений оси J4
±120°
Диапазон перемещений оси J5
-110° / +140°
Диапазон перемещений оси J6
±360°
Номинальная скорость
Номинальная скорость по оси J1
148°/с, 2.58 рад/с
Номинальная скорость по оси J2
148°/с, 2.58 рад/с
Номинальная скорость по оси J3
148°/с, 2.58 рад/с
Номинальная скорость по оси J4
225°/с, 3.93 рад/с
Номинальная скорость по оси J5
225°/с, 3.93 рад/с
Номинальная скорость по оси J6
225°/с, 3.93 рад/с
Максимальная скорость
Максимальная скорость по оси J1
222°/с, 3.87 рад/с
Максимальная скорость по оси J2
222°/с, 3.87 рад/с
Максимальная скорость по оси J3
222°/с, 3.87 рад/с
Максимальная скорость по оси J4
337.5°/с, 5.89 рад/с
Максимальная скорость по оси J5
337.5°/с, 5.89 рад/с
Максимальная скорость по оси J6
337.5°/с, 5.89 рад/с
Допустимый момент инерции
Допустимый момент инерции по осям J4, J5, J6,кг*м²
0.3 / 0.3 / 0.035
Допустимый крутящий момент
Допустимый крутящий момент по осям J4, J5, J6, Нм
35 / 35 / 15
Габаритные размеры и вес
Масса робота, кг
196
Масса шкафа-контроллера, кг
43

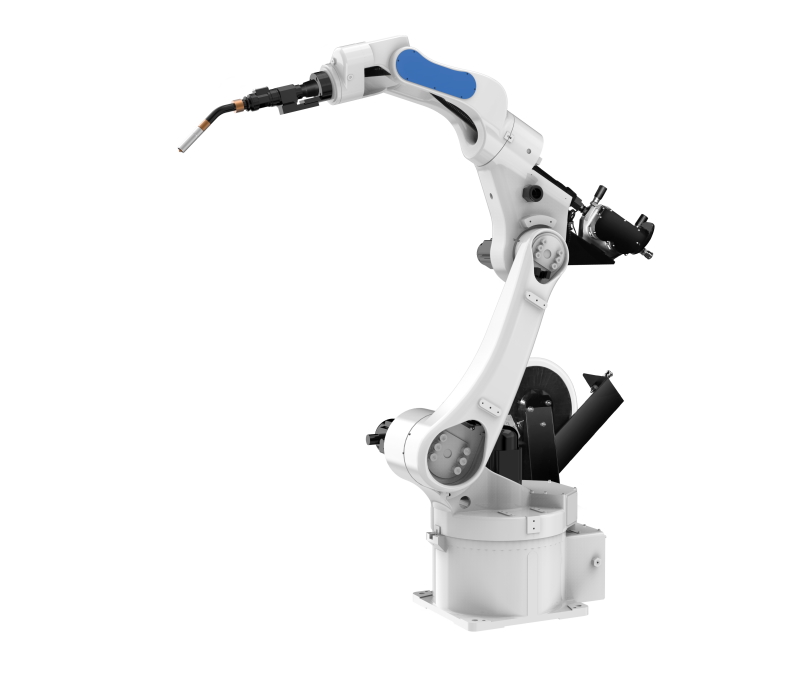

Шестиосевой сварочный комплекс JH605 применяется для выполнения дуговой и точечной сварки автомобильных деталей, металлических листов и стальных конструкций. Робот оснащается системой ЧПУ с интуитивно понятным управлением через пульт с цветным сенсорным ЖК-дисплеем. Серводвигатель, применяемый в модели JH605, отличается надежностью, высокой эффективностью и низким уровнем шума. Манипулятор изготовлен в стационарном исполнении, тип монтажа (напольный/настольный, настенный) выбирается в соответствии с решаемой задачей и спецификой производства.
Особенности сварочного комплекса JH605:
• Высокоскоростной сервопривод
• Встроенные программы для различных типов сварки
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.06 мм
• Степень защиты манипулятора / шкафа-контроллера: IP50 / IP50
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%
Комплектация робота манипулятора JH605:

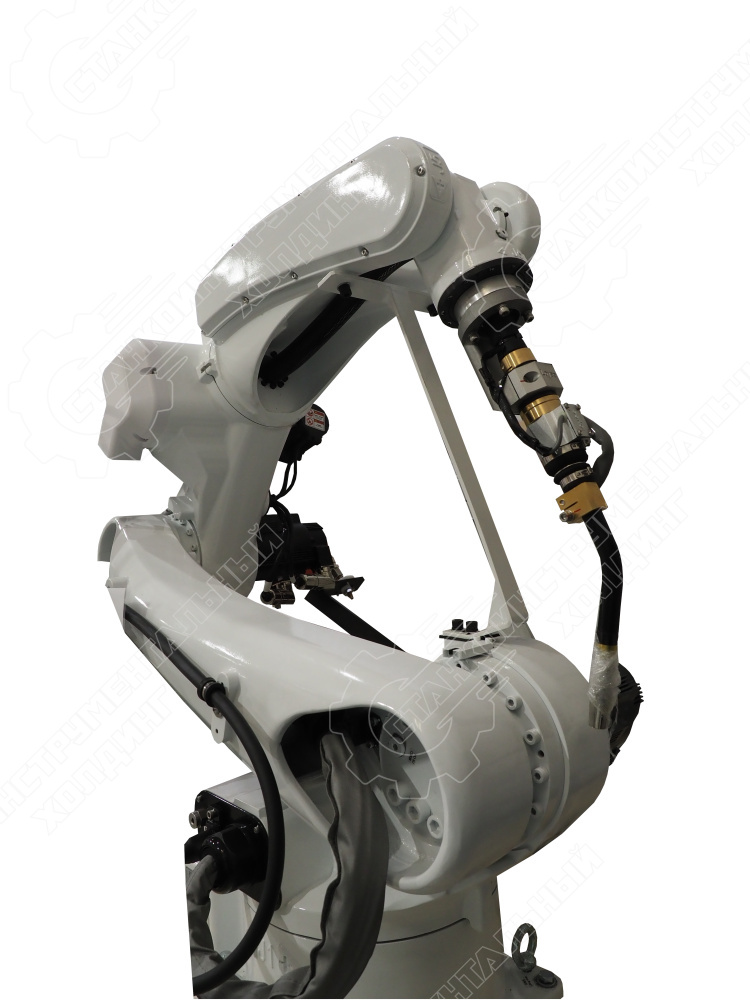

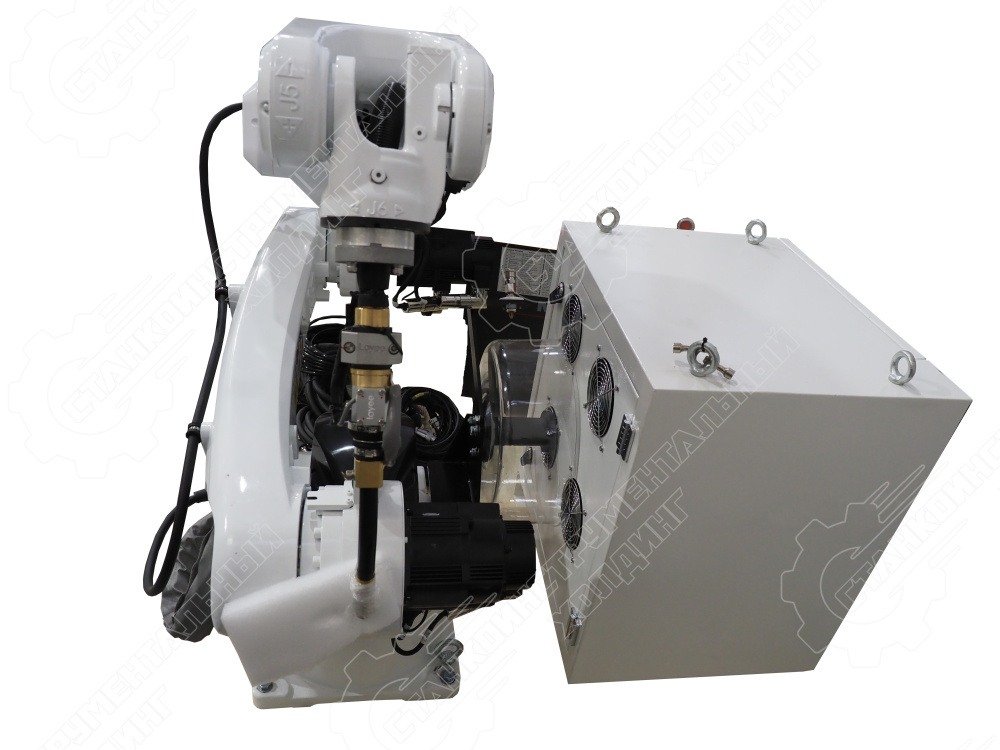

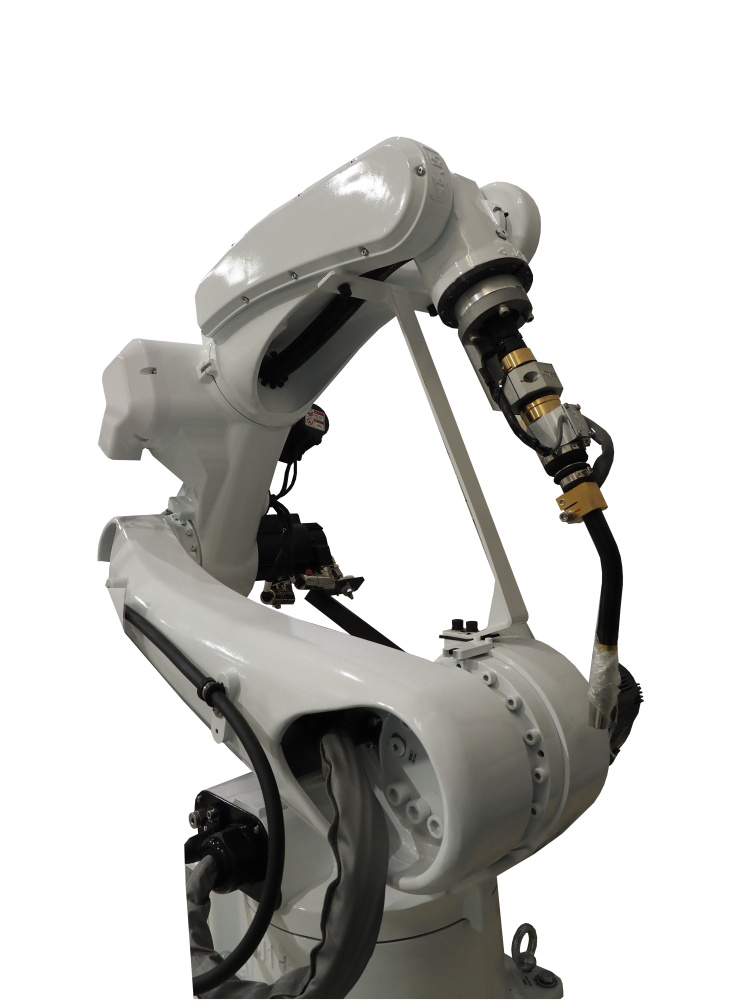

• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.
• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.
• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.
Применение манипулятора JH605 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.
Особенности сварочного комплекса JH605:
• Высокоскоростной сервопривод
• Встроенные программы для различных типов сварки
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.06 мм
• Степень защиты манипулятора / шкафа-контроллера: IP50 / IP50
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%
Комплектация робота манипулятора JH605:
• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.
• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.
• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.
Применение манипулятора JH605 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.
