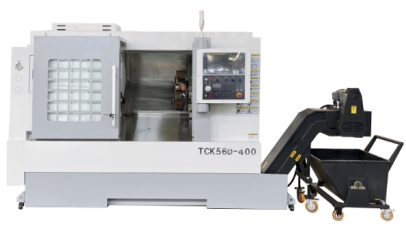

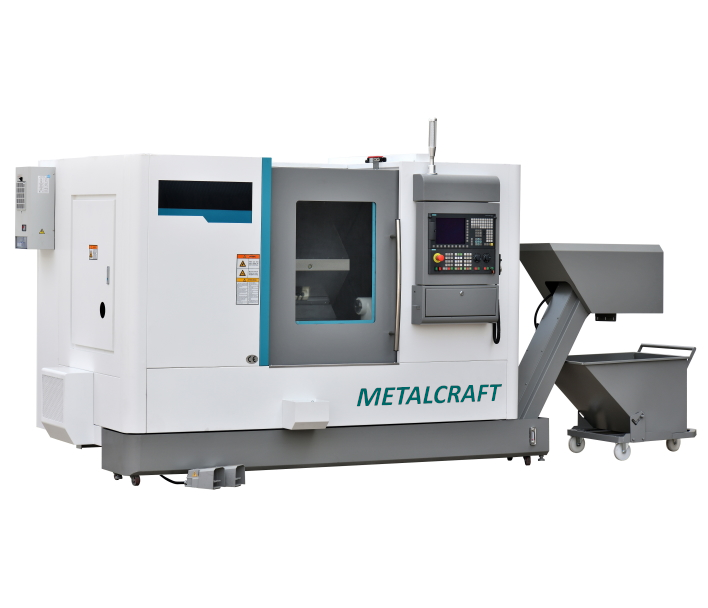

Диаметр над станиной, ммØ560
Диаметр точения, мм
Ø300
Длина точения, мм400
|
|

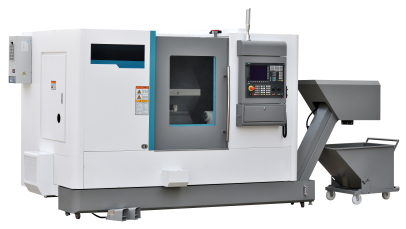

Диаметр над станиной, ммØ560
Диаметр точения, мм
Ø300
Длина точения, мм930
|
|

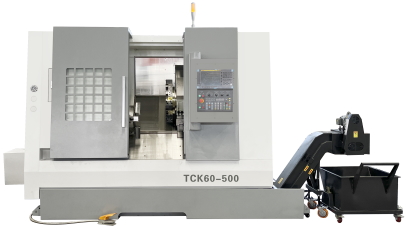

Диаметр над станиной, ммØ600
Диаметр точения, мм
Ø430
Длина точения, мм500
|
|

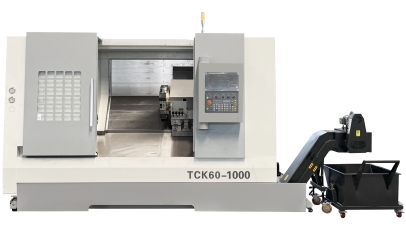

Диаметр над станиной, ммØ600
Диаметр точения, мм
Ø430
Длина точения, мм1000
|
|

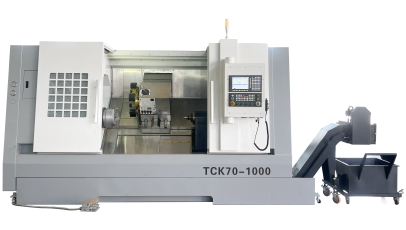

Диаметр над станиной, ммØ720
Диаметр точения, мм
Ø480
Длина точения, ммот 1000 до 3000
|
|

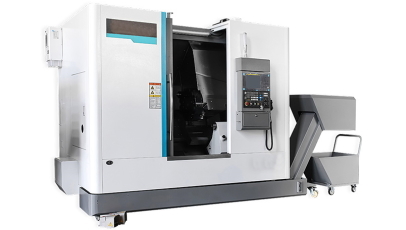

Диаметр над станиной, ммØ450
Диаметр точения, мм
Ø260
Длина точения, мм360
|
Предлагаемые станки дополнительно могут быть укомплектованы датчиком Renishaw HPMA для привязки режущего инструмента.
Предлагаемые станки дополнительно могут быть укомплектованы датчиком Renishaw HPMA для привязки режущего инструмента.
Предлагаемые станки дополнительно могут быть укомплектованы датчиком Renishaw HPMA для привязки режущего инструмента.
Предлагаемые станки дополнительно могут быть укомплектованы датчиком Renishaw HPMA для привязки режущего инструмента.
Предлагаемые станки дополнительно могут быть укомплектованы датчиком Renishaw HPMA для привязки режущего инструмента.
Как выбрать токарный станок с приводным инструментом
Токарный станок с приводным инструментом и ЧПУ выбирают, когда после точения на той же установке нужно выполнить сверлильные или фрезерные операции. Возможности обработки зависят от осей станка, приводных позиций револьверной головки и установленной оснастки. Это особенно важно для деталей с отверстиями и пазами вне оси вращения.
В каталоге MetalCraft есть исполнения TCK с приводным инструментом D и модели DY с дополнительной осью Y. Отдельно представлен MGT45LM с приводным инструментом. Наличие оси Y проверяйте в строке конкретной модели: приводной инструмент сам по себе ее не означает.
Что сравнить перед заказом
Составьте маршрут обработки детали и сопоставьте его с характеристиками выбранного исполнения:
Операции и ось Y
Определите, нужны ли фрезерование и сверление вне оси детали. Для операций со смещением по Y выбирайте исполнение DY и проверяйте рабочий ход, доступные инструментальные блоки и ограничения по чертежу.
Размеры и закрепление
Сверьте максимальные диаметр и длину точения, допустимый диаметр прутка, размер патрона и торец шпинделя. Диаметр над станиной не заменяет максимальный диаметр обработки; при подборе оснастки учитывайте реальную геометрию и способ подачи заготовки.
Револьвер и приводные позиции
Для моделей TCK в таблицах указаны револьверные головки на 12 позиций. Уточните количество и расположение именно приводных позиций, тип держателей и совместимость инструмента. Число всех позиций не равно числу приводных блоков.
ЧПУ и комплектация
В разделе встречаются исполнения с Fanuc, KND, HNC и Syntec. Сверьте систему управления, состав поставки и наличие датчика привязки Renishaw HPMA по карточке и ТКП: одинаковая серия может иметь разные опции и цену.
Расшифровка маркировки TCK с приводным инструментом
Разберем реальное обозначение модели с осью Y и датчиком привязки инструмента:
1. TCK56DY-900
Серия и размер исполнения. Буква D обозначает приводной инструмент, DY – приводной инструмент с дополнительной осью Y. Фактическую длину точения проверяйте в характеристиках модели.
2. K
Система ЧПУ KND в данном примере. В обозначениях других исполнений TCK буква F соответствует Fanuc, H – HNC.
3. 30
В данном исполнении указывает мощность мотор-шпинделя 30 кВт. У других моделей значение в коде и характеристики привода могут отличаться.
4. A2-6
Тип торца шпинделя. При выборе патрона и оснастки проверьте совместимость с конкретным исполнением.
5. 12
Револьверная головка на 12 инструментальных позиций. Число приводных позиций уточняйте отдельно.
6. 8T
Гидравлический патрон диаметром 8 дюймов; T в карточке этого исполнения означает изготовление в Тайване.
7. R
Датчик привязки инструмента Renishaw HPMA в комплектации данного исполнения.
Маркировка помогает сравнить варианты TCK. Серия MGT45LM использует другое обозначение. Комплектацию и возможности обработки подтверждайте по карточке и ТКП выбранного станка.
Подбор и заказ станка
Сравните в каталоге модели D и DY по размеру детали, наличию оси Y, системе ЧПУ, патрону и цене. «Станкоинструментальный холдинг» поможет подобрать оборудование MetalCraft под технологический маршрут, уточнить состав приводных инструментальных блоков, условия поставки по России и пусконаладки.
Отправьте чертеж, материал детали, перечень токарных и фрезерных операций и планируемый объем выпуска на info@stinhol.ru или позвоните по номеру 8 800 101-14-36.
