Диаметр над станиной, ммØ560
Диаметр точения, мм
Ø280
Длина точения, мм500
|
|

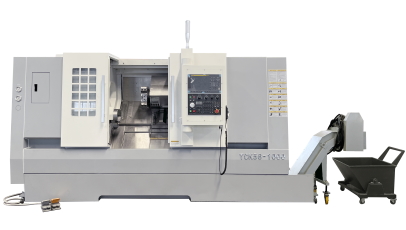

Диаметр над станиной, ммØ560
Диаметр точения, мм
Ø280
Длина точения, мм1000
|
|

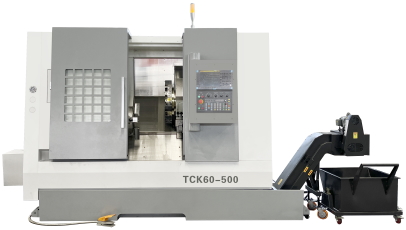

Диаметр над станиной, ммØ600
Диаметр точения, мм
Ø550
Длина точения, мм500
|
|

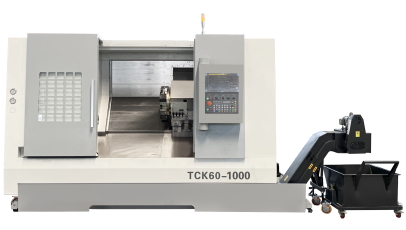

Диаметр над станиной, ммØ600
Диаметр точения, мм
Ø500
Длина точения, мм1000
|
|

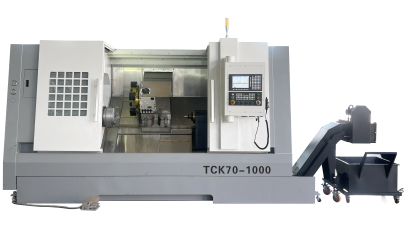

Диаметр над станиной, ммØ720
Диаметр точения, мм
Ø500
Длина точения, ммот 1000 до 3000
|
|

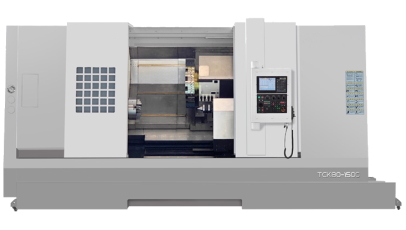

Диаметр над станиной, ммØ1000
Диаметр точения, мм
Ø800
Длина точения, мм1500
|
|

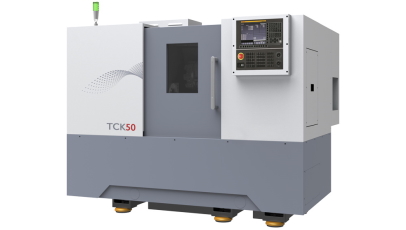

Диаметр над станиной, ммØ350
Диаметр точения, мм
Ø300
Длина точения, мм280
|
|

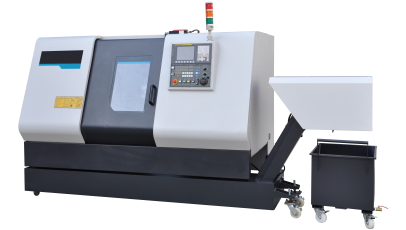

Диаметр над станиной, ммØ450
Диаметр точения, мм
Ø260
Длина точения, мм300
|

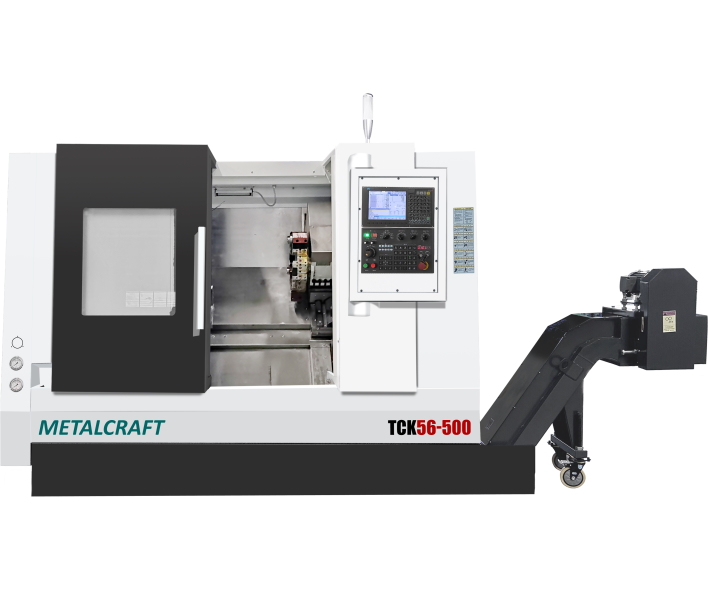

Крутящий момент — это вращательное усилие, которое станок может приложить к обрабатываемой детали, измеряется в ньютон-метрах (Нм). Увеличенный крутящий момент позволяет оборудованию обрабатывать более твердые материалы и эффективно выполнять тяжелые операции, такие как глубокое сверление, нарезание резьбы, точение с большим съемом металла. MetalCraft TCK56-500 - это надежное и высокоточное оборудование для высокопроизводительной металлообработки.
БОГАТАЯ КОМПЛЕКТАЦИЯ TCK56-500:
• Система управления FANUC 0i -Tf(5) Plus (Япония)
• Гидравлический патрон 3-х кулачковый 8" (203 мм) или 10" (254 мм) Autogrip / SEOAM (Тайвань)
• Двигатель шпинделя 11 / 15 кВт FANUC βilP22/8000 (Япония) с увеличенным крутящим моментом 105 / 191 Нм
• Шпиндель А2-6 или A2-8
• Сервоприводы по осям X / Z FANUC βis12B/3000 / βis12/3000 (Япония)
• ШВП по осям X / Z HIWIN / PMI ( Тайвань)
• Линейные направляющие качения по осям X / Z HIWIN / PMI (Тайвань)
• Револьверная головка на 12 позиций Lio Shing (Тайвань)
• Клиновой блок
• Радиальный держатель инструмента для наружного точения
• Держатель торцевого инструмента
• Осевой держатель расточного инструмента
• Переходные втулки для сверл (Ø32 мм, Ø25 мм, Ø20 мм)
• Переносной пульт управления
• Пистолет для подачи СОЖ
• Пневматический пистолет
• Централизованная система смазки
• Трансформатор
• Автоматический конвейер для стружек
• Нормы безопасности СЕ
• Трехцветный индикатор состояния
• Светодиодное освещение
• Ящик с инструментами
• Программируемая задняя бабка с гидравлическим приводом с невыдвижной пинолью
• Система диалогового программирования Manual Guide
• Скиммер (маслоотделитель от СОЖ)
• Кондиционер электрошкафа
| Модель | Скачать ТКП | Стойка и привода | Макс.Ø над станиной, мм | Макс.Ø точения, мм | Макс. длина точения, мм | Размер шпинделя | Мощность шпинделя, кВт | Револ. голова, поз. | Гидрав. патрон | Датчик привязки инструмента | Люнет | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNC | Ø1000 | Ø800 | 1500 | A2-11 | 15 / 18.5 | 12 | 12" | - | - |
18 871 171 ₽ /шт
22 201 378 ₽
Скидка -15%
|
|||
| Fanuc | Ø1000 | Ø800 | 1500 | A2-11 | 15 / 18.5 | 12 | 12 " / 304 мм (Тайвань) | - | - |
17 969 704 ₽ /шт
21 140 828 ₽
Скидка -15%
|
|||
| Fanuc | Ø1000 | Ø800 | 1500 | A2-11 | 15 / 18.5 | 12 | 12 " / 304 мм (Тайвань) | Renishaw HPMA | - |
18 340 464 ₽ /шт
21 577 016 ₽
Скидка -15%
|
|||
| Fanuc | Ø1000 | Ø800 | 1500 | A2-11 | 15 / 18.5 | 12 | 12 " / 304 мм (Тайвань) | - | Есть |
19 205 587 ₽ /шт
22 594 808 ₽
Скидка -15%
|
Как выбрать токарный станок с ЧПУ с наклонной станиной
Для серийной обработки валов, втулок, дисков и фланцев сравнивайте токарные станки с ЧПУ с наклонной станиной по размерам детали и составу операций. Такая компоновка помогает отводить стружку из зоны резания. В этом разделе представлены станки MetalCraft без приводного инструмента: для фрезерования на токарном станке потребуется исполнение с другими возможностями.
На странице есть модели TCK и MGT с разными системами ЧПУ, размерами патрона и комплектацией. Диаметр точения и длину обработки проверяйте по карточке конкретного исполнения, а не только по обозначению серии.
Параметры выбора под деталь
Сначала определите габариты заготовки, затем проверьте возможности закрепления и обработки:
Диаметр и длина точения
В фильтре указаны максимальные диаметры точения от Ø260 до Ø800 мм и длины от 280 до 3000 мм. Диаметр над станиной не равен допустимому диаметру точения. Для длинной детали также проверьте наличие задней бабки и люнета в нужной комплектации.
Патрон, шпиндель и заготовка
Сопоставьте размер гидравлического патрона, тип торца шпинделя и допустимый диаметр прутка со способом подачи и закрепления. Если планируется обработка тяжелой заготовки или большой съем металла, отдельно оцените мощность и крутящий момент шпинделя.
ЧПУ и инструментальные позиции
В фильтре представлены Syntec, Fanuc и KND; состав моделей с каждой системой сверяйте по таблице. Револьверные головки рассчитаны на 8 или 12 инструментов. Проверьте, хватит ли позиций под наружное и внутреннее точение, сверление и нарезание резьбы по вашему маршруту.
Оснащение конкретного исполнения
Датчик привязки инструмента Renishaw HPMA и люнет есть не у каждой позиции. Уточните также состав держателей, наличие задней бабки, конвейера стружки и оборудования для СОЖ по карточке и ТКП, прежде чем сравнивать цены.
Расшифровка маркировки станков MetalCraft
Пример обозначения из восьми частей показывает серию, параметры шпинделя и отдельные опции:
1. Серия
TCK50-500, TCK56-500, TCK56-1000 и другие обозначения показывают семейство и типоразмер станка.
2. Система ЧПУ
F – Fanuc, S – Siemens, K – KND. Обозначение в схеме не означает, что все системы сейчас представлены в каталоге.
3. Мощность шпинделя
11/15 означает 11/15 кВт; в других обозначениях могут встречаться 15/18 или 15/22,5 кВт.
4. Тип торца шпинделя
A2-6, A2-8 и другие варианты. Сверяйте торец с выбранным патроном и оснасткой.
5. Револьверная головка
8 или 12 – число инструментальных позиций; T, K и G в схеме обозначают производителя из Тайваня, Китая или Германии.
6. Токарный патрон
8 – диаметр патрона в дюймах; T или K в схеме обозначает производителя из Тайваня или Китая.
7. Буква R
В исходной схеме означает комплектацию датчиком привязки инструмента Renishaw HPMA.
8. Буква L
В исходной схеме означает комплектацию гидравлическим люнетом.
Проверяйте полный код в карточке. Маркировка служит ориентиром при сравнении исполнений; фактические параметры, наличие датчика и люнета подтверждайте таблицей модели и ТКП.
Подбор и заказ станка
Сравните модели MetalCraft по диаметру и длине точения, системе ЧПУ, размеру патрона и цене в таблицах каталога. «Станкоинструментальный холдинг» поможет подобрать токарный станок с наклонной станиной под чертеж, уточнить комплектацию и условия поставки по России, пусконаладки и обучения операторов.
Для подбора отправьте чертеж детали, материал, массу заготовки и планируемый объем выпуска на info@stinhol.ru или позвоните по номеру 8 800 101-14-36.
