• Система управления Siemens 828D
• Система диалогового программирования "Shopmill"
• Сервомоторы (привода) Siemens 2.9/2,9/3.6 кВт
• Размеры рабочего стола 1000x550 мм
• Мощность шпинделя, 11/15 кВт
• Шпиндель BT40 Kenturn (Тайвань)
• Масляное охлаждение шпинделя
• Система подачи СОЖ через шпиндель (20 бар)
• Система обдува детали (при работе без СОЖ)
• Ременной привод 10000 об/мин
• 24-позиционная автоматическая система смены инструмента (Тайвань)
• Подшипники ШВП и шпинделя NSK (Япония)
• Линейные роликовые направляющие X/Y/Z Hiwin/PMI (Тайвань)
• Японские компоненты пневматической системы
• Пневматический пистолет, пистолет для подачи СОЖ
• Стружечный конвейер
• Кондиционер электрошкафа
• Светодиодное рабочее освещение
• Система автоматической смазки
• СЕ стандарт, блокировка двери, трехцветный индикатор состояния
• Трансформатор 380В / 50Гц / 3 фазы
• Скиммер (маслоотделитель)
• Инструментальный ящик
• Система управления Fanuc 0i Mf(3) Plus
• Сервомоторы (привода) Fanuc 3/3/3 кВт
• Размеры рабочего стола 1000x550 мм
• Мощность шпинделя, 11/15 кВт
• Шпиндель BT40 Kenturn (Тайвань)
• Масляное охлаждение шпинделя
• Система подачи СОЖ через шпиндель (20 бар)
• Система обдува детали (при работе без СОЖ)
• Ременной привод 10000 об/мин или прямой привод 12000 об/мин
• 24-позиционная автоматическая система смены инструмента (Тайвань)
• Подшипники ШВП и шпинделя NSK (Япония)
• Линейные роликовые направляющие X/Y/Z Hiwin/PMI (Тайвань)
• Японские компоненты пневматической системы
• Пневматический пистолет, пистолет для подачи СОЖ
• Стружечный конвейер
• Кондиционер электрошкафа
• Светодиодное рабочее освещение
• Система автоматической смазки
• СЕ стандарт, блокировка двери, трехцветный индикатор состояния
• Трансформатор 380В / 50Гц / 3 фазы
• Скиммер (маслоотделитель)
• Инструментальный ящик
• Система управления HNC-818D с монитором 12 дюймов
• Сервомоторы (привода) HNC 2,3 / 2,3 / 3,7 кВт
• Размеры рабочего стола 1000x550 мм
• Мощность шпинделя 11/15 кВт
• Шпиндель BT40 Kenturn (Тайвань)
• Масляное охлаждение шпинделя
• Система подачи СОЖ через шпиндель (20 бар)
• Система обдува детали (при работе без СОЖ)
• Ременной привод 10000 об/мин
• 24-позиционная автоматическая система смены инструмента (Тайвань)
• Подшипники ШВП и шпинделя NSK (Япония)
• Линейные роликовые направляющие X/Y/Z Hiwin/PMI (Тайвань)
• Японские компоненты пневматической системы
• Пневматический пистолет, пистолет для подачи СОЖ
• Стружечный конвейер
• Кондиционер электрошкафа
• Светодиодное рабочее освещение
• Система автоматической смазки
• СЕ стандарт, блокировка двери, трехцветный индикатор состояния
• Трансформатор 380В / 50Гц / 3 фазы
• Скиммер (маслоотделитель)
• Инструментальный ящик

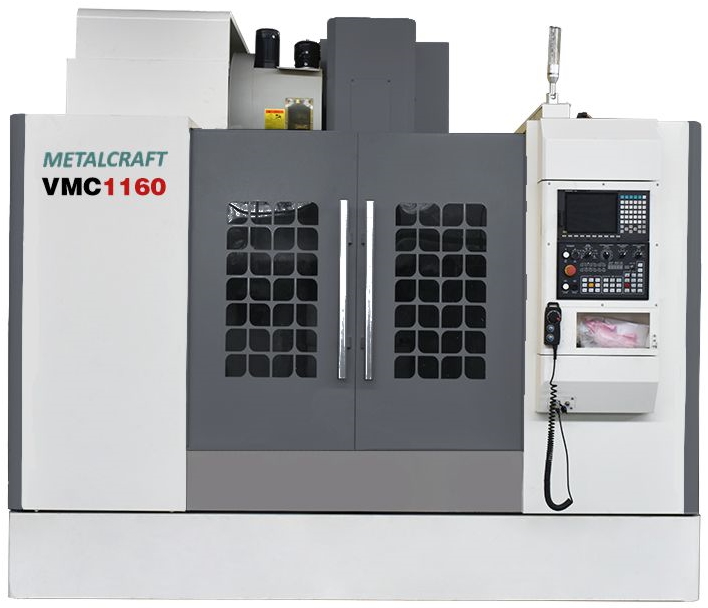

БОГАТАЯ КОМПЛЕКТАЦИЯ VMC1160:
• Система управления Siemens 828D
• Система диалогового программирования "Shopmill"
• Сервомоторы (привода) Siemens 2.9 / 2.9 / 4.5 кВт
• Размеры рабочего стола 1200x600 мм
• Мощность шпинделя 11/15 или 15/18 кВт
• Шпиндель BT40 Kenturn (Тайвань)
• Масляное охлаждение шпинделя
• Система подачи СОЖ через шпиндель (20 бар)
• Система обдува детали (при работе без СОЖ)
• Ременной привод 10000 об/мин
• 24-позиционная автоматическая система смены инструмента (Тайвань)
• Подшипники ШВП и шпинделя NSK (Япония)
• Линейные роликовые направляющие X/Y/Z Hiwin/PMI (Тайвань)
• Японские компоненты пневматической системы
• Пневматический пистолет, пистолет для подачи СОЖ
• Стружечный конвейер
• Кондиционер электрошкафа
• Светодиодное рабочее освещение
• Система автоматической смазки
• СЕ стандарт, блокировка двери, трехцветный индикатор состояния
• Трансформатор 380В / 50Гц / 3 фазы
• Скиммер (маслоотделитель)
• Инструментальный ящик
• Система управления Fanuc 0i Mf(3) Plus
• Сервомоторы (привода) Fanuc 3/3/3 кВт
• Размеры рабочего стола 1200x600 мм
• Мощность шпинделя 11/15 кВт
• Шпиндель BT40 Kenturn (Тайвань)
• Масляное охлаждение шпинделя
• Система подачи СОЖ через шпиндель (20 бар)
• Система обдува детали (при работе без СОЖ)
• Ременной привод 10000 об/мин
• 24-позиционная автоматическая система смены инструмента (Тайвань)
• Подшипники ШВП и шпинделя NSK (Япония)
• Линейные роликовые направляющие X/Y/Z Hiwin/PMI (Тайвань)
• Японские компоненты пневматической системы
• Пневматический пистолет, пистолет для подачи СОЖ
• Стружечный конвейер
• Кондиционер электрошкафа
• Светодиодное рабочее освещение
• Система автоматической смазки
• СЕ стандарт, блокировка двери, трехцветный индикатор состояния
• Трансформатор 380В / 50Гц / 3 фазы
• Скиммер (маслоотделитель)
• Инструментальный ящик
• Система управления HNC-818D с монитором 12 дюймов
• Сервомоторы (привода) HNC 2.3 / 2.3 / 4.7 кВт
• Размеры рабочего стола 1200x600 мм
• Мощность шпинделя 11/15 или 15/22.5 кВт
• Шпиндель BT40 Kenturn (Тайвань)
• Масляное охлаждение шпинделя
• Система подачи СОЖ через шпиндель (20 бар)
• Система обдува детали (при работе без СОЖ)
• Ременной привод 10000 об/мин или прямой привод 12000 об/мин
• 24-позиционная автоматическая система смены инструмента (Тайвань)
• Подшипники ШВП и шпинделя NSK (Япония)
• Линейные роликовые направляющие X/Y/Z Hiwin/PMI (Тайвань)
• Японские компоненты пневматической системы
• Пневматический пистолет, пистолет для подачи СОЖ
• Стружечный конвейер
• Кондиционер электрошкафа
• Светодиодное рабочее освещение
• Система автоматической смазки
• СЕ стандарт, блокировка двери, трехцветный индикатор состояния
• Трансформатор 380В / 50Гц / 3 фазы
• Скиммер (маслоотделитель)
• Инструментальный ящик
Для каких задач нужен 4-осевой фрезерный станок
Четырехосевой фрезерный станок с ЧПУ по металлу позволяет поворачивать закрепленную заготовку относительно инструмента. Это полезно для обработки пазов и отверстий на разных сторонах детали, а также элементов на цилиндрической поверхности. Поворот в рамках одной установки может сократить число ручных переустановок; результат зависит от геометрии детали и способа ее крепления.
В этом разделе представлены исполнения MetalCraft VMC855 и VMC1160 с четвертой осью в комплектации. При подборе сравнивайте станки по рабочей зоне и по тому, как конкретная заготовка разместится на поворотном столе.
Как читать обозначение станков MetalCraft
В маркировке последовательно указывают серию, систему ЧПУ, параметры шпинделя и СОЖ, измерительные датчики и исполнение четвертой оси. Пример обозначения:
1. Серия станка
VMC855, VMC1160, VMC1370 или VMC1580.
2. Система ЧПУ
F – Fanuc, S – Siemens, H – HNC, K – KND.
3. Мощность шпинделя
Например, 11/15 – 11/15 кВт, 15/18 – 15/18 кВт, 15/22.5 – 15/22,5 кВт.
4. Частота вращения шпинделя
8 – 8000 об/мин, 10 – 10 000 об/мин, 12 – 12 000 об/мин.
5. Давление СОЖ через шпиндель
20 – 20 бар, 30 – 30 бар.
6. Измерение инструмента
Датчик измерения инструмента Renishaw TS27R.
7. Измерение детали
Датчик измерения детали Renishaw OMP40.
8. Четвертая ось
P – подготовка под 4-ю ось; 4 – исполнение с поворотным столом TJR255 в комплекте.
Обратите внимание: обозначение P означает подготовку под четвертую ось, а не наличие поворотного стола в комплекте. Для выбора станка из этого раздела проверяйте состав поставки конкретной модели.
Что проверить перед выбором модели
Габариты заготовки с оснасткой
Учитывайте размер основного стола, ходы X, Y, Z и место, которое займут поворотный стол, крепление детали и при необходимости задняя бабка. Проверьте пространство для полного поворота и подхода инструмента к нужным поверхностям.
Крепление и нагрузка
Сопоставьте массу детали с допустимой нагрузкой на станок и поворотный узел. Для длинной заготовки продумайте поддержку свободного конца, чтобы сохранить жесткость при обработке.
Режим работы четвертой оси
Для обработки нескольких граней может быть достаточно поворота на заданный угол между проходами. Если требуется резание при непрерывном вращении заготовки, уточните поддержку этого режима системой ЧПУ и постпроцессором CAM.
Оснащение станка
Сверьте мощность и обороты шпинделя, конус и число позиций инструментального магазина с перечнем операций. Наличие подачи СОЖ через шпиндель и измерительных датчиков проверяйте для выбранного исполнения.
В каталоге можно сравнить варианты с системами Siemens, Fanuc, HNC и KND, размерами стола и параметрами шпинделя. Если для доступа к поверхности нужен еще и наклон детали или инструмента, изучите 5-осевые обрабатывающие центры.
Подбор и заказ станка
Отправьте в «Станкоинструментальный холдинг» чертеж детали, материал, габариты и массу заготовки, перечень операций и требования к поворотной обработке. Специалист поможет подобрать исполнение MetalCraft, подтвердить состав комплектации, уточнить цену, условия поставки и запуска.
Напишите на info@stinhol.ru или позвоните по телефону 8 800 101-14-36. Доставка оборудования осуществляется по России.
