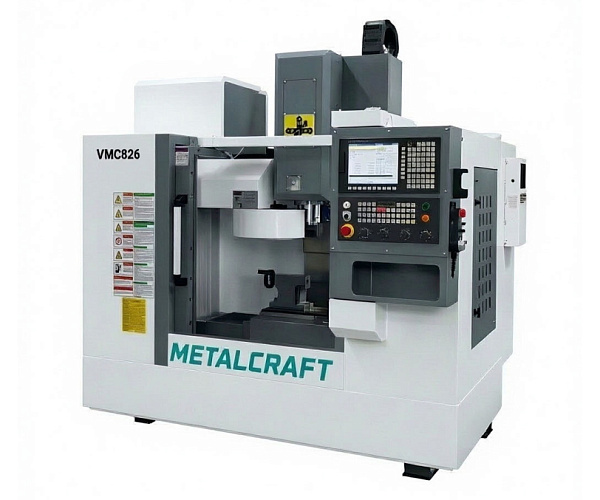

• Система управления Siemens 808DA-15
• Сервомоторы (привода) Siemens 1/1/1,75 кВт
• Размеры рабочего стола 800x260 мм
• Мощность шпинделя 5,5/7,5 кВт
• Шпиндель BT40
• Масляное охлаждение шпинделя
• Система обдува детали (при работе без СОЖ)
• Ременной привод 8000 об/мин
• 12-позиционная автоматическая система смены инструмента
• Подшипники ШВП и шпинделя NSK (Япония)
• Линейные роликовые направляющие X/Y/Z Hiwin/PMI (Тайвань)
• Японские компоненты пневматической системы
• Пневматический пистолет, пистолет для подачи СОЖ
• Стружечный конвейер
• Кондиционер электрошкафа
• Светодиодное рабочее освещение
• Система автоматической смазки
• СЕ стандарт, блокировка двери, трехцветный индикатор состояния
• Трансформатор 380В / 50Гц / 3 фазы
• Скиммер (маслоотделитель)
• Инструментальный ящик
• Система управления Siemens 828D
• Система диалогового программирования "Shopmill"
• Сервомоторы (привода) Siemens 2.9/2,9/3.6 кВт
• Размеры рабочего стола 1000x550 мм
• Мощность шпинделя 11/15 кВт
• Шпиндель BT40 Kenturn (Тайвань)
• Масляное охлаждение шпинделя
• Система подачи СОЖ через шпиндель (20 бар)
• Система обдува детали (при работе без СОЖ)
• Ременной привод 10000 об/мин
• 24-позиционная автоматическая система смены инструмента (Тайвань)
• Подшипники ШВП и шпинделя NSK (Япония)
• Линейные роликовые направляющие X/Y/Z Hiwin/PMI (Тайвань)
• Японские компоненты пневматической системы
• Пневматический пистолет, пистолет для подачи СОЖ
• Стружечный конвейер
• Кондиционер электрошкафа
• Светодиодное рабочее освещение
• Система автоматической смазки
• СЕ стандарт, блокировка двери, трехцветный индикатор состояния
• Трансформатор 380В / 50Гц / 3 фазы
• Скиммер (маслоотделитель)
• Инструментальный ящик
• Подготовка под 4 ось
• Система управления Fanuc 0i Mf(3) Plus
• Сервомоторы (привода) Fanuc 3/3/3 кВт
• Размеры рабочего стола 1000x550 мм
• Мощность шпинделя 11/15 кВт
• Шпиндель BT40 Kenturn (Тайвань)
• Масляное охлаждение шпинделя
• Система подачи СОЖ через шпиндель (20 бар)
• Система обдува детали (при работе без СОЖ)
• Ременной привод 10000 об/мин или прямой привод 12000 об/мин
• 24-позиционная автоматическая система смены инструмента (Тайвань)
• Подшипники ШВП и шпинделя NSK (Япония)
• Линейные роликовые направляющие X/Y/Z Hiwin/PMI (Тайвань)
• Японские компоненты пневматической системы
• Пневматический пистолет, пистолет для подачи СОЖ
• Стружечный конвейер
• Кондиционер электрошкафа
• Светодиодное рабочее освещение
• Система автоматической смазки
• СЕ стандарт, блокировка двери, трехцветный индикатор состояния
• Трансформатор 380В / 50Гц / 3 фазы
• Скиммер (маслоотделитель)
• Инструментальный ящик
• Подготовка под 4 ось
• Система управления HNC-818D с монитором 12 дюймов
• Сервомоторы (привода) HNC 2,3 / 3,3 / 3,7 кВт
• Размеры рабочего стола 1000x550 мм
• Мощность шпинделя 11/15 кВт
• Шпиндель BT40 Kenturn (Тайвань)
• Масляное охлаждение шпинделя
• Система подачи СОЖ через шпиндель (20 бар)
• Система обдува детали (при работе без СОЖ)
• Ременной привод 10000 об/мин
• 24-позиционная автоматическая система смены инструмента (Тайвань)
• Подшипники ШВП и шпинделя NSK (Япония)
• Линейные роликовые направляющие X/Y/Z Hiwin/PMI (Тайвань)
• Японские компоненты пневматической системы
• Пневматический пистолет, пистолет для подачи СОЖ
• Стружечный конвейер
• Кондиционер электрошкафа
• Светодиодное рабочее освещение
• Система автоматической смазки
• СЕ стандарт, блокировка двери, трехцветный индикатор состояния
• Трансформатор 380В / 50Гц / 3 фазы
• Скиммер (маслоотделитель)
• Инструментальный ящик
• Подготовка под 4 ось
• Система управления Siemens 828D
• Система диалогового программирования "Shopmill"
• Сервомоторы (привода) Siemens 2.9/2.9/4.5 кВт
• Размеры рабочего стола 1200x600 мм
• Мощность шпинделя 11/15 или 15/18 кВт
• Шпиндель BT40 Kenturn (Тайвань)
• Масляное охлаждение шпинделя
• Система подачи СОЖ через шпиндель (20 бар)
• Система обдува детали (при работе без СОЖ)
• Ременной привод 10000 об/мин
• 24 / 32 позиционная автоматическая система смены инструмента (Тайвань)
• Подшипники ШВП и шпинделя NSK (Япония)
• Линейные роликовые направляющие X/Y/Z Hiwin/PMI (Тайвань)
• Японские компоненты пневматической системы
• Пневматический пистолет, пистолет для подачи СОЖ
• Стружечный конвейер
• Кондиционер электрошкафа
• Светодиодное рабочее освещение
• Система автоматической смазки
• СЕ стандарт, блокировка двери, трехцветный индикатор состояния
• Трансформатор 380В / 50Гц / 3 фазы
• Скиммер (маслоотделитель)
• Инструментальный ящик
• Подготовка под 4 ось / Без подготовки
• Система управления Fanuc 0i Mf(3) Plus
• Сервомоторы (привода) Fanuc 3/3/3 кВт
• Размеры рабочего стола 1200x600 мм
• Мощность шпинделя 11/15 кВт
• Шпиндель BT40 Kenturn (Тайвань)
• Масляное охлаждение шпинделя
• Система подачи СОЖ через шпиндель (20 бар)
• Система обдува детали (при работе без СОЖ)
• Ременной привод 10000 об/мин
• 24-позиционная автоматическая система смены инструмента (Тайвань)
• Подшипники ШВП и шпинделя NSK (Япония)
• Линейные роликовые направляющие X/Y/Z Hiwin/PMI (Тайвань)
• Японские компоненты пневматической системы
• Пневматический пистолет, пистолет для подачи СОЖ
• Стружечный конвейер
• Кондиционер электрошкафа
• Светодиодное рабочее освещение
• Система автоматической смазки
• СЕ стандарт, блокировка двери, трехцветный индикатор состояния
• Трансформатор 380В / 50Гц / 3 фазы
• Скиммер (маслоотделитель)
• Инструментальный ящик
• Подготовка под 4 ось
• Система управления HNC-818D с монитором 12 дюймов
• Сервомоторы (привода) HNC 2.3 / 2.3 / 4.7 кВт
• Размеры рабочего стола 1200x600 мм
• Мощность шпинделя 11 / 15 или 15 / 22.5 кВт
• Шпиндель BT40 Kenturn (Тайвань)
• Масляное охлаждение шпинделя
• Система подачи СОЖ через шпиндель (20 бар)
• Система обдува детали (при работе без СОЖ)
• Ременной привод 10000 об/мин или прямой привод 12000 об/мин
• 24-позиционная автоматическая система смены инструмента (Тайвань)
• Подшипники ШВП и шпинделя NSK (Япония)
• Линейные роликовые направляющие X/Y/Z Hiwin/PMI (Тайвань)
• Японские компоненты пневматической системы
• Пневматический пистолет, пистолет для подачи СОЖ
• Стружечный конвейер
• Кондиционер электрошкафа
• Светодиодное рабочее освещение
• Система автоматической смазки
• СЕ стандарт, блокировка двери, трехцветный индикатор состояния
• Трансформатор 380В / 50Гц / 3 фазы
• Скиммер (маслоотделитель)
• Инструментальный ящик
• Подготовка под 4 ось
Для каких задач подходит 3-осевой фрезерный станок
Трехосевой фрезерный станок с ЧПУ по металлу применяют, когда инструменту достаточно перемещений по X, Y и Z для обработки доступных сторон заготовки. На таком оборудовании выполняют фрезерование плоскостей, пазов и карманов, сверление и обработку отверстий.
Если следующая операция требует доступа к другой стороне детали, заготовку переустанавливают. Количество установок стоит оценить еще при выборе станка и технологии.
Как читать обозначение станков MetalCraft
В маркировке последовательно указывают серию, систему ЧПУ, параметры шпинделя и СОЖ, измерительные датчики и исполнение четвертой оси. Пример обозначения:
1. Серия станка
VMC855, VMC1160, VMC1370 или VMC1580.
2. Система ЧПУ
F – Fanuc, S – Siemens, H – HNC.
3. Мощность шпинделя
Например, 11/15 – 11/15 кВт, 15/18 – 15/18 кВт, 15/22.5 – 15/22,5 кВт.
4. Частота вращения шпинделя
8 – 8000 об/мин, 10 – 10 000 об/мин, 12 – 12 000 об/мин.
5. Давление СОЖ через шпиндель
20 – 20 бар, 30 – 30 бар.
6. Измерение инструмента
Датчик измерения инструмента Renishaw TS27R.
7. Измерение детали
Датчик измерения детали Renishaw OMP40.
8. Четвертая ось
P – подготовка под 4-ю ось; 4 – исполнение с поворотным столом TJR255.
Обратите внимание: подготовка под 4-ю ось не означает, что поворотный стол входит в комплект. Состав поставки проверяйте для выбранного исполнения.
Что сравнить при выборе модели

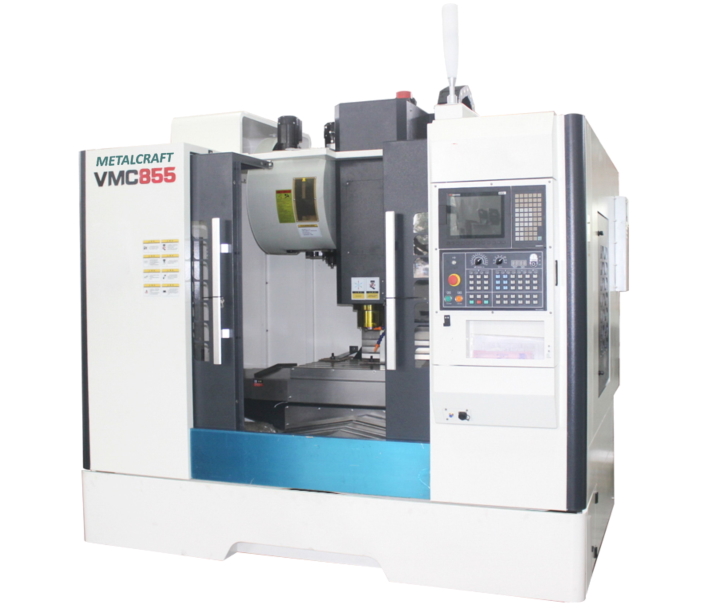

В разделе представлены вертикальные обрабатывающие центры MetalCraft разных размеров и комплектаций. Для сравнения VMC855, VMC1160 и более крупных серий начните с чертежа типовой детали.
Рабочая зона
Сопоставьте размеры детали вместе с приспособлением с ходами по осям, размерами стола и расстоянием от шпинделя до его поверхности. Большой стол сам по себе не гарантирует обработку всего контура без переустановки.
Масса и крепление заготовки
Сверьте массу детали и оснастки с допустимой нагрузкой на стол. Продумайте доступ инструмента к поверхностям и место для зажимов.
Шпиндель и инструмент
Оцените мощность и частоту вращения с учетом материала, диаметра фрез и режимов. Проверьте конус шпинделя, совместимость оправок и число позиций магазина.
Система ЧПУ
В каталоге есть исполнения с Fanuc, Siemens, HNC и KND. Учитывайте привычную операторам систему, используемую CAM-программу и постпроцессор для конкретной стойки.
Оснащение выбранного исполнения
Подача СОЖ через шпиндель, датчики измерения инструмента и детали, тип привода и максимальные обороты различаются между комплектациями. Сверяйте их по характеристикам конкретного станка.
Если нужно регулярно обрабатывать несколько сторон детали с поворотом заготовки, уточните состав поставки и сравните модели с разделом 4-осевых фрезерных станков.
Подбор и заказ станка
Выберите модель и комплектацию в каталоге или направьте запрос в «Станкоинструментальный холдинг». Приложите чертеж детали, укажите материал, размеры и массу заготовки, операции и планируемый объем выпуска. Специалист поможет сопоставить эти данные с характеристиками MetalCraft, уточнить цену, условия поставки и запуска оборудования.
Напишите на info@stinhol.ru или позвоните по телефону 8 800 101-14-36. Доставка станков осуществляется по России.
