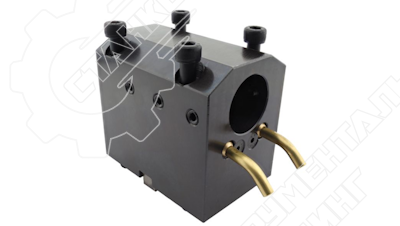

BMT-B
Инструментальные блоки BMT-B используются для фиксации расточных резцов в револьверной головке станка, обеспечивая осевое
позиционирование инструмента, внешнее охлаждение, монолитный корпус, устойчивый к вибрациям, и высокую точность и повторяемость
обработки.
| Модель | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | H, мм | Исполнение | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|
| 60 | 83 | 12 | 25 | 50 | 60 | 94 | Осевое |
3 904 ₽/шт
|
||
| 126 | - | 108 | 32 | 73 | 70 | 72 | Осевое |
10 902 ₽/шт
|
||
| 60 | 83 | 12 | 32 | 50 | 60 | 94 | Осевое |
3 904 ₽/шт
|
||
| 60 | 90 | 15 | 32 | 64 | 64 | 105 | Осевое |
4 995 ₽/шт
|
||
| 60 | 90 | 15 | 40 | 64 | 64 | 105 | Осевое |
4 995 ₽/шт
|
||
| 70 | 100 | 15 | 40 | 64 | 64 | 105 | Осевое |
4 881 ₽/шт
|
||
| 72 | 112 | 18 | 40 | 73 | 70 | 126 | Осевое |
7 992 ₽/шт
|
||
| 75 | 75 | 90 | 32 | 50.5 | 60 | 65 | Осевое |
10 385 ₽/шт
|
||
| 94 | 63 | 83 | 25 | 50 | 60 | 60 | Осевое |
4 747 ₽/шт
|
||
| 94 | 63 | 83 | 25 | 50 | 60 | 65 | Осевое |
10 385 ₽/шт
|
||
| 94 | 63 | 83 | 32 | 50 | 60 | 60 | Осевое |
4 747 ₽/шт
|
||
| 94 | 63 | 83 | 32 | 65 | 65 | 60 | Осевое |
11 868 ₽/шт
|
||
| 95 | 75 | 95 | 40 | 60 | 60 | 60 | Осевое |
10 385 ₽/шт
|
||
| 95 | 75 | 95 | 40 | 60 | 60 | 65 | Осевое |
10 696 ₽/шт
|
||
| 95 | 88 | 15 | 32 | 58 | 58 | 95 | Осевое |
4 496 ₽/шт
|
||
| 105 | 86 | 90 | 40 | 65 | 65 | 60 | Осевое |
11 868 ₽/шт
|
||
| 105 | 86 | 105 | 40 | 65 | 65 | 70 | Осевое |
5 934 ₽/шт
|
||
| 105 | 86 | 110 | 32 | 65 | 65 | 80 | Осевое |
11 868 ₽/шт
|
||
| 105 | - | 110 | 32 | 64 | 64 | 80 | Осевое |
9 761 ₽/шт
|
||
| 105 | - | 135 | 25 | 64 | 64 | 65 | Осевое |
9 206 ₽/шт
|
||
| 105 | - | 160 | 25 | 64 | 64 | 95 | Осевое |
8 721 ₽/шт
|
||
| 126 | 95 | 112 | 40 | 73 | 70 | 72 | Осевое |
9 494 ₽/шт
|
||
| 126 | 95 | 120 | 40 | 73 | 70 | 85 | Осевое |
17 802 ₽/шт
|
||
| 126 | 95 | 140 | 50 | 73 | 70 | 100 | Осевое |
20 769 ₽/шт
|

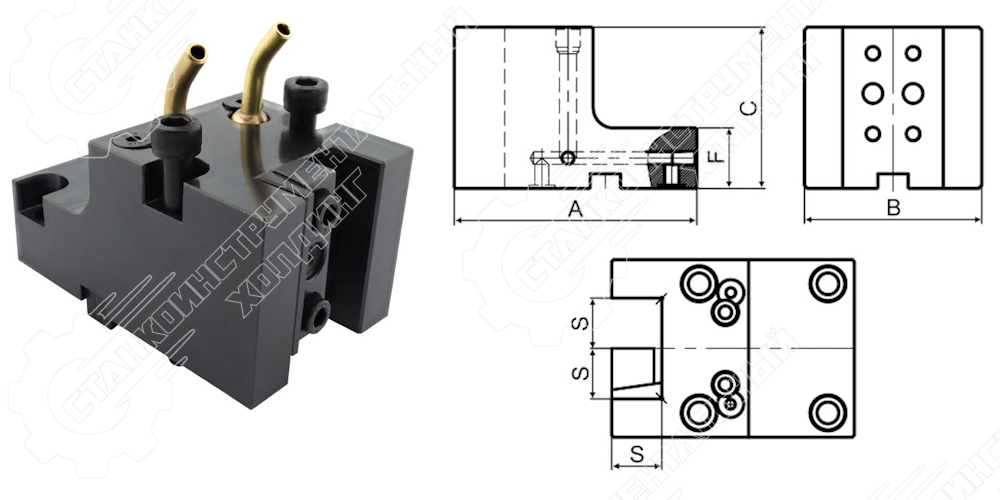

BMT-C
Стационарные инструментальные блоки BMT-C используются для фиксации призматических токарных резцов в револьверной головке
станка с помощью 4 болтов. Основные особенности инструментального блока радиальное позиционирование инструмента, внешнее
охлаждение, монолитный виброустойчивый корпус.
| Модель | A, мм | B, мм | C, мм | F, мм | S, мм | Исполнение | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|
| 131 | 97 | 75 | 30 | 25 | Радиальное |
9 273 ₽/шт
|
||
| 120 | 98 | 80 | 30 | 25 | Радиальное |
4 881 ₽/шт
|
||
| - | - | - | - | - | - |
8 297 ₽/шт
|
||
| 110 | 85 | 80 | 30 | 25 | Радиальное |
4 393 ₽/шт
|
||
| 105 | 85 | 60 | 25 | 20 | Радиальное |
4 496 ₽/шт
|
||
| 143.2 | 90 | 66 | 30 | 25 | Радиальное |
5 330 ₽/шт
|
||
| 130 | 75 | 65 | 38 | 25 | Радиальное |
5 330 ₽/шт
|
||
| - | - | - | - | - | - |
10 902 ₽/шт
|
||
| - | - | - | - | - | - |
9 206 ₽/шт
|
||
| 131 | 98 | 75 | 30 | 20 | Радиальное |
11 144 ₽/шт
|
||
| 135 | 85 | 80 | 30 | 32 | Радиальное |
12 598 ₽/шт
|
||
| 30 | 75 | 55 | 60 | 20 | Радиальное |
3 876 ₽/шт
|
||
| 135 | 86 | 80 | 40 | 25 | Радиальное |
11 868 ₽/шт
|
||
| 110.5 | 88 | 80 | 30 | 25 | Радиальное |
5 341 ₽/шт
|
||
| - | 75 | - | - | - | Радиальное |
17 016 ₽/шт
|
||
| 120.5 | 88 | 60 | 65 | 20 | Радиальное |
11 868 ₽/шт
|
||
| 120.5 | 88 | 80 | 65 | 20 | Радиальное |
11 868 ₽/шт
|
||
| 135 | 90 | 70 | 30 | 25 | Радиальное |
11 868 ₽/шт
|
||
| 120.5 | 88 | 80 | 65 | 25 | Радиальное |
11 868 ₽/шт
|
||
| 141 | 97 | 80 | 40 | 25 | Радиальное |
15 280 ₽/шт
|
||
| 131 | 97 | 75 | 30 | 25 | Радиальное |
11 275 ₽/шт
|
||
| 131 | 97 | 80 | 30 | 25 | Радиальное |
17 802 ₽/шт
|

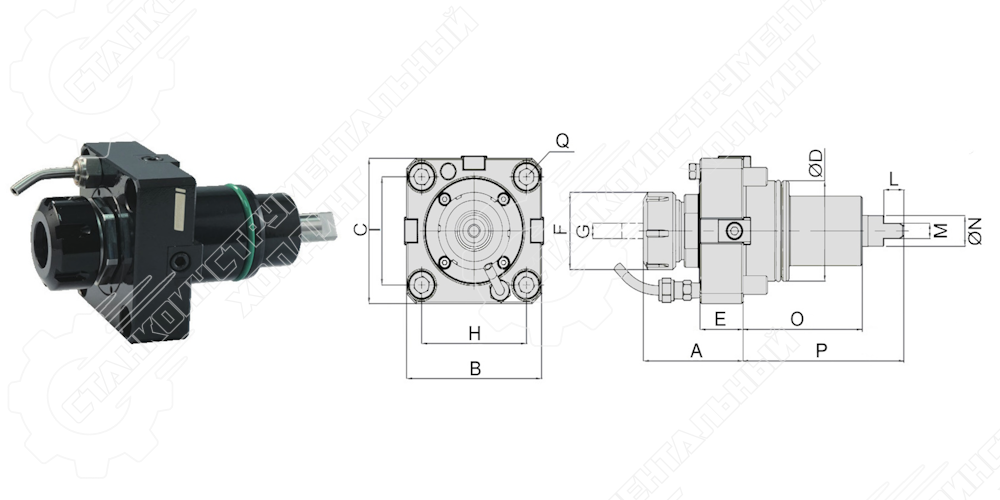

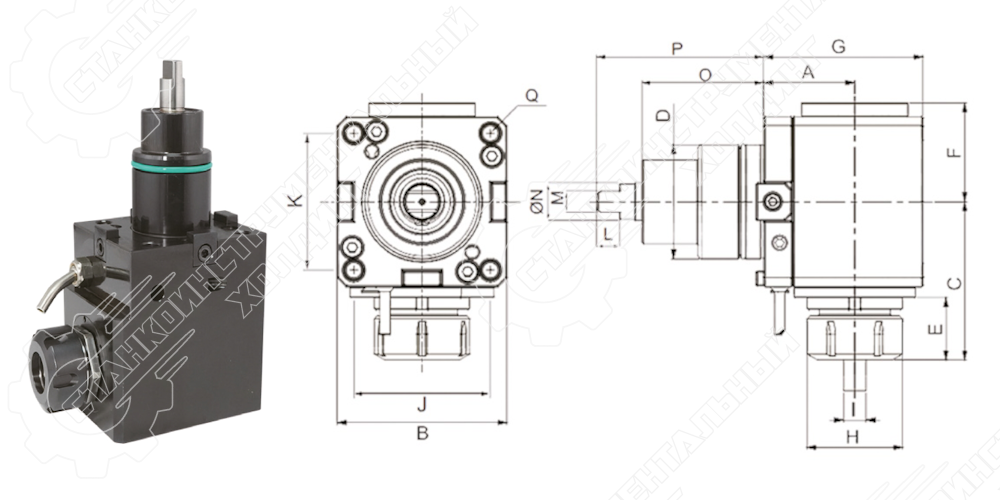

BMT-DAER
Приводные инструментальные блоки BMT-DAER используется для надежной фиксации металлорежущего инструмента с цилиндрическим хвостовиком при помощи цанг ER. Фиксация в револьверной головке станка осуществляется при помощи 4 болтов. Особенности BMT-DAER: монолитный корпус устойчивый к вибрациям, осевое позиционирование инструмента, точность и повторяемость обработки.
| Модель | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм | L, мм | I, мм | P, мм | Исполнение | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 56.7 | 85 | 85 | 55 | 29 | 42 | ER25 | 64 | 10 | 64 | 103.5 | Осевое |
139 765 ₽/шт
|
||
| 68.5 | 94 | 94 | 65 | 30 | 50 | ER32 | 73 | 14 | 70 | 111.5 | Осевое |
154 956 ₽/шт
|
||
| 78 | 112 | 112 | 75 | 30 | 63 | ER40 | 90 | 15 | 90 | 110 | Осевое |
209 647 ₽/шт
|

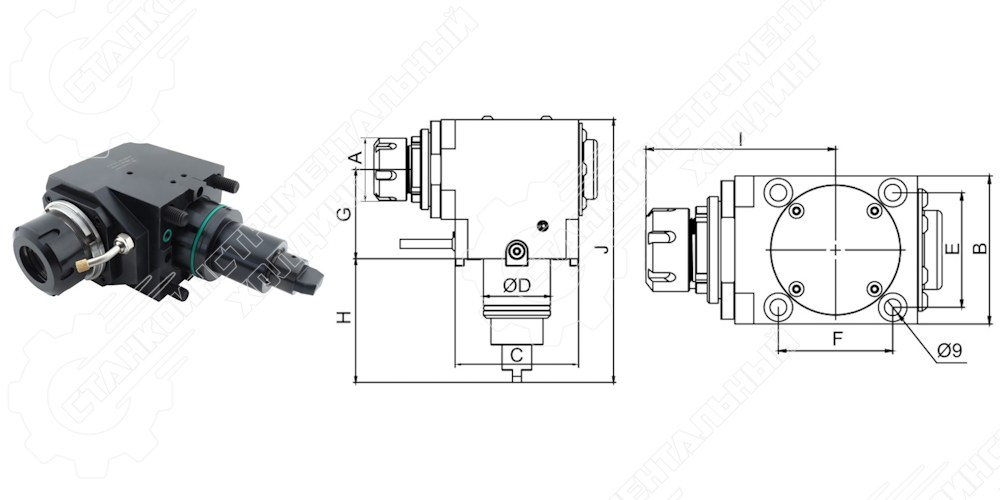

BMT-DRER
Приводные инструментальные блоки BMT-DRER используется для надежной фиксации металлорежущего инструмента с цилиндрическим хвостовиком диаметром при помощи цанг ER. Фиксация в револьверной головке станка осуществляется при помощи 4 болтов. Особенности BMT- DRER: монолитный корпус устойчивый к вибрациям, осевое позиционирование инструмента, точность и повторяемость обработки.
| Модель | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм | J, мм | L, мм | I, мм | P, мм | Исполнение | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60 | 85 | 78.5 | 55 | 27.5 | 50 | 86 | 42 | 64 | 10 | ER25 | 103.5 | Радиальное |
218 762 ₽/шт
|
||
| 70 | 85 | 78.5 | 55 | 27.5 | 50 | 86 | 42 | 64 | 10 | ER25 | 103.5 | Радиальное |
233 954 ₽/шт
|
||
| 85 | 85 | 78.5 | 55 | 27.5 | 50 | 86 | 42 | 64 | 10 | ER25 | 103.5 | Радиальное |
221 800 ₽/шт
|
||
| 72 | 94 | 92 | 65 | 36 | 54.5 | 108 | 50 | 73 | 14 | ER32 | 111.5 | Радиальное |
288 644 ₽/шт
|
||
| 100 | 94 | 92 | 65 | 36 | 54.5 | 136 | 50 | 73 | 14 | ER32 | 111.5 | Радиальное |
334 220 ₽/шт
|
||
| 60 | 112 | 104 | 75 | 41 | 65 | 105 | 63 | 90 | 15 | ER40 | 110 | Радиальное |
416 255 ₽/шт
|
||
| 90 | 112 | 104 | 75 | 41 | 65 | 135 | 63 | 90 | 15 | ER40 | 110 | Радиальное |
407 140 ₽/шт
|
||
| 125 | 112 | 104 | 75 | 41 | 65 | 170 | 63 | 90 | 15 | ER40 | 110 | Радиальное |
480 061 ₽/шт
|
||
| 110 | 125 | 134.8 | 85 | 54.3 | 75.5 | 160 | 78 | 100 | 20 | ER50 | 136 | Радиальное |
507 406 ₽/шт
|

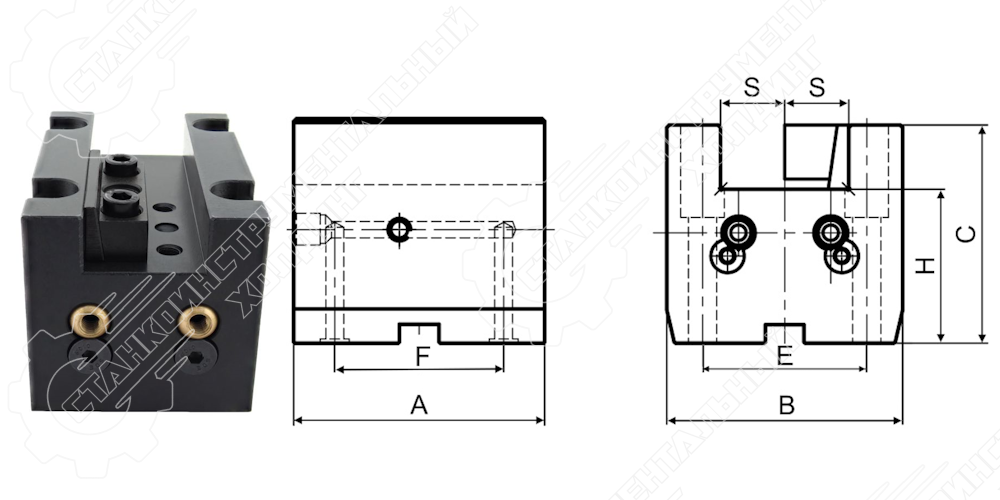

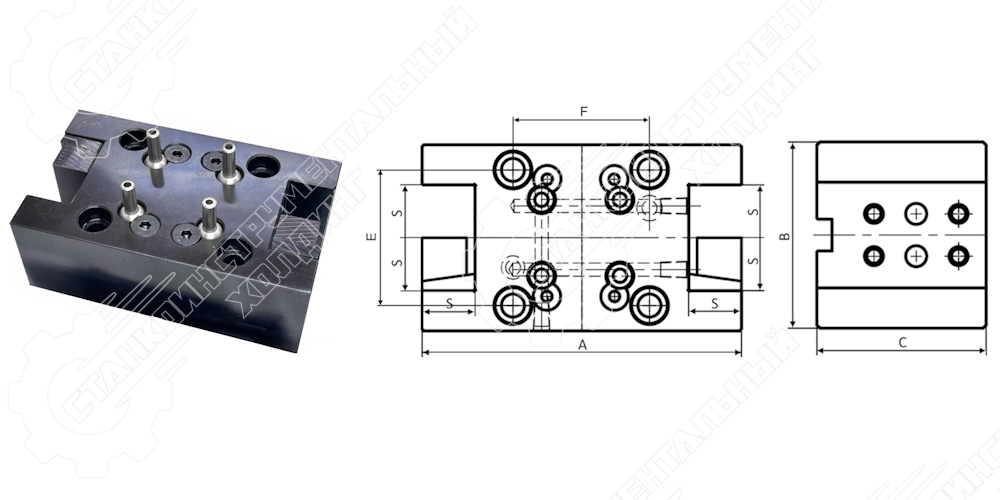

BMT-F
Стационарный инструментальный блок BMT-F Используется для фиксации призматических токарных резцов в револьверных головках станков. Конструкция блока обеспечивает крепление при помощи четырех болтов. Особенности BMT- F: монолитный корпус устойчивый к вибрациям, осевое позиционирование инструмента, точность и повторяемость обработки.
| Модель | A, мм | B, мм | C, мм | E, мм | F, мм | H, мм | S, мм | Исполнение | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|
| 97 | 97 | 82.5 | 73 | 70 | 57.5 | 25 | Осевое |
12 201 ₽/шт
|
||
| 86 | 75 | 85 | 58 | 58 | 65 | 20 | Осевое |
4 361 ₽/шт
|
||
| 81 | 75 | 65 | 50 | 60 | 45 | 20 | Осевое |
3 876 ₽/шт
|
||
| 125 | 97 | 105 | 73 | 70 | 75 | 25 | Осевое |
7 752 ₽/шт
|
||
| - | - | - | - | - | - | - | - |
26 649 ₽/шт
|
||
| - | - | - | - | - | - | - | - |
26 649 ₽/шт
|
||
| - | - | - | - | - | - | - | - |
24 226 ₽/шт
|
||
| - | - | - | - | - | - | - | - |
12 598 ₽/шт
|
||
| 112 | 86 | 103 | 58 | 58 | 71 | 32 | Осевое |
8 479 ₽/шт
|
||
| 94 | 63 | 61 | 50 | 60 | 45 | 16 | Осевое |
10 385 ₽/шт
|
||
| 94 | 73 | 65 | 50 | 60 | 45 | 20 | Осевое |
10 385 ₽/шт
|
||
| 75 | 75 | 60 | 60 | 60 | 60 | 20 | Осевое |
10 385 ₽/шт
|
||
| 86 | 75 | 80 | 60 | 60 | 60 | - | Осевое |
10 385 ₽/шт
|
||
| 86 | 88 | 85 | - | - | 58 | - | Осевое |
11 868 ₽/шт
|
||
| 95 | 92 | 70 | 65 | 65 | 60 | 20 | Осевое |
11 868 ₽/шт
|
||
| 92 | 92 | 85 | 65 | 65 | 60 | 25 | Осевое |
11 868 ₽/шт
|
||
| 96 | 96 | 82.5 | 73 | 70 | 57.5 | 25 | Осевое |
14 835 ₽/шт
|
||
| - | - | - | - | - | - | - | Осевое |
51 821 ₽/шт
|

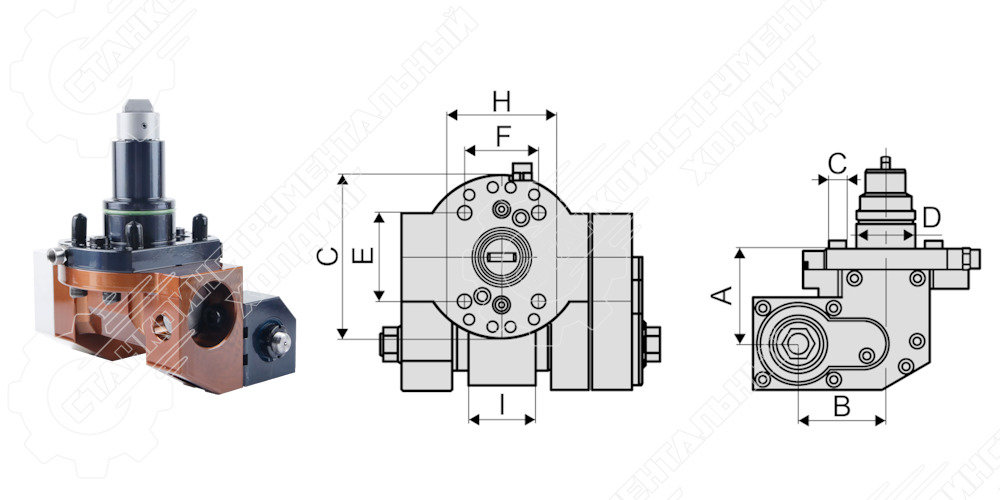

BMT-GC
Приводные инструментальные блоки BMT-GC используются для зубонарезания непосредственно на токарном обрабатывающем центре без использования дополнительного оборудования и переноса детали. Ранее данная технология применялась исключительно на специализированных зубофрезерных станках, но появление новых типов оснастки значительно расширило область ее применения.
| Модель | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм | I, мм | Исполнение | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 60 | 12 | 40 | 60 | 50 | 111 | 63 | Ø85 x Ø25 x 45 | Радиальное |
301 889 ₽/шт
|
||
| 82 | 60 | 15 | 45 | 58 | 58 | 124 | 85 | Ø125 x Ø22 x 45 | Радиальное |
301 889 ₽/шт
|
||
| 82 | 60 | 15 | 55 | 64 | 64 | 124 | 85 | Ø220 x Ø22 x 45 | Радиальное |
352 203 ₽/шт
|
||
| 82 | 60 | 18 | 65 | 70 | 73 | 124 | 96 | Ø220 x Ø22 x 45 | Радиальное |
452 833 ₽/шт
|
BMT-HF
Приводные инструментальные блоки BMT-HF Используется для фиксации металлорежущего инструмента с цилиндрическим хвостовиком при помощи цанг. Фиксация в револьверной головке станка осуществляется при помощи 4 болтов. Особенности BMT-HF: монолитный корпус устойчивый к вибрациям, осевое позиционирование инструмента, точность и повторяемость обработки, передаточное отношение 1:1, максимальная скорость вращения: 5000 об/мин.
| Модель | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм | J, мм | I, мм | Исполнение | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 33 | 85 | - | 55 | 64 | 64 | 60 | 103.5 | 201.5 | 102.5 | Осевое |
37 464 ₽/шт
|
||
| - | - | - | - | - | - | - | - | - | - | - |
93 272 ₽/шт
|
||
| 33 | 85 | 27 | 55 | 64 | 64 | 60 | 103.5 | 199.5 | 97.5 | Осевое |
93 272 ₽/шт
|
||
| 33 | 94 | - | 65 | 73 | 70 | 72 | 111 | 225 | 112 | Осевое |
72 679 ₽/шт
|
||
| 26 | 75 | 96 | 45 | 58 | 58 | 60 | 83 | 173 | - | Осевое |
34 886 ₽/шт
|
||
| 45 | 63 | 75 | 40 | 50 | 60 | 60 | 61 | 153.5 | 75,8 | Осевое |
59 340 ₽/шт
|
||
| 48 | 75 | 85 | 45 | 58 | 58 | 60 | 83 | 176.5 | 96 | Осевое |
59 340 ₽/шт
|
||
| 60 | 85 | 85 | - | 64 | 64 | 60 | 103 | 197.5 | 100.5 | Осевое |
65 274 ₽/шт
|
||
| 60 | 85 | 85 | 55 | 64 | 64 | 60 | 103 | - | 84 | Осевое |
65 274 ₽/шт
|
||
| 63 | 94 | 94 | 65 | 73 | 70 | 72 | 112 | 224 | 95 | Осевое |
128 352 ₽/шт
|

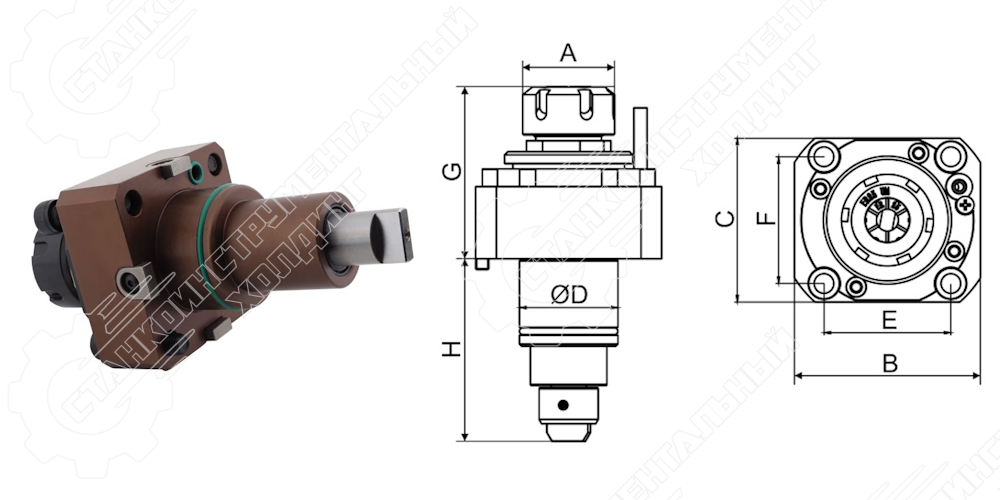

BMT-SA
Приводные инструментальные блоки BMT-SA-ER-DOOSAN Используются для надежной фиксации металлорежущего инструмента с цилиндрическим хвостовиком при помощи цанг стандарта ER. Конструкция блока предусматривает крепление в револьверной головке станка с помощью четырех болтов. BMT-SA-ER-DOOSAN: радиальное позиционирование инструмента, передаточное отношение 1:1, максимальная скорость вращения: 5000 об/мин, внешнее охлаждение. Область применения: токарные центры Doosan, EGURO, EMAG, EMCO, Hyundai WIA, SMEC, Spinner, Takamaz, Tornos.
| Модель | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм | Исполнение | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|---|
| - | 94 | 94 | 65 | 73 | 70 | 95.4 | 111 | Радиальное |
34 886 ₽/шт
|
||
| - | 85 | 85 | 55 | 64 | 64 | 87.5 | 103.5 | Радиальное |
18 897 ₽/шт
|
||
| - | 85 | 75 | 45 | 58 | 58 | 86.5 | 83 | Радиальное |
14 536 ₽/шт
|
||
| - | - | - | - | - | - | - | - | - |
Цена по запросу
|
||
| - | - | - | - | - | - | - | - | - |
Цена по запросу
|
||
| - | - | - | - | - | - | - | - | - |
Цена по запросу
|
||
| 45 | 63 | 75 | 40 | 50 | 60 | 59.1 | 61 | Радиальное |
29 670 ₽/шт
|
||
| 48 | 75 | 85 | 45 | 58 | 58 | 78.6 | 83.5 | Радиальное |
29 670 ₽/шт
|
||
| 60 | 85 | 85 | 55 | 64 | 64 | 82.5 | 103.5 | Радиальное |
32 637 ₽/шт
|
||
| 63 | 94 | 94 | 65 | 73 | 70 | 95.4 | 111 | Радиальное |
64 176 ₽/шт
|

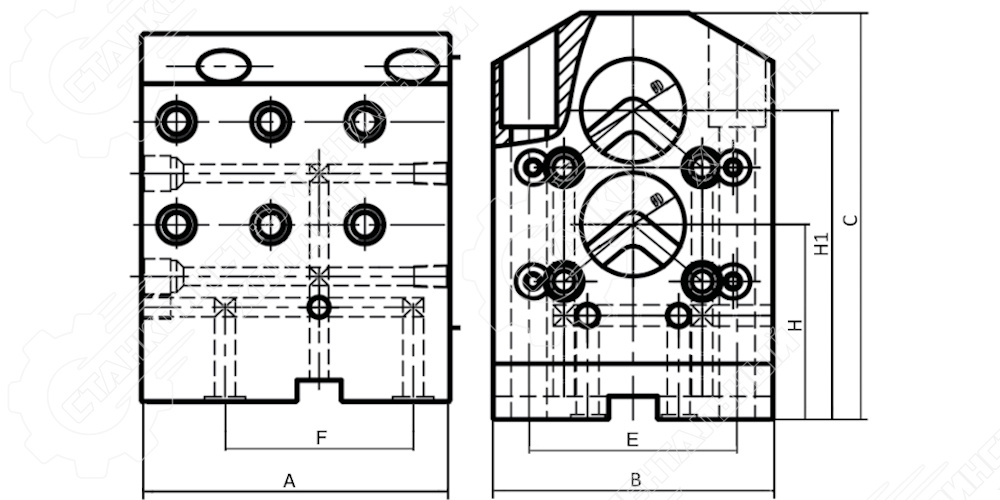

BMT-SB
Стационарные инструментальные блоки BMT-SB
Используется для фиксации расточных резцов с заданным диаметром хвостовика и межосевым расстоянием. Монтаж в револьверную головку станка выполняется при помощи 4 болтов. Особенности BMT-SB: осевое позиционирование инструмента, система внешнего охлаждения, монолитный корпус, устойчивый к вибрациям.
| Модель | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | H, мм | H1, мм | Исполнение | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 95 | 157 | 40 | 73 | 70 | - | - | Осевое |
11 713 ₽/шт
|
||
| 125 | 95 | 139.5 | 25 | 73 | 70 | - | - | Осевое |
9 491 ₽/шт
|
||
| - | - | - | - | - | - | - | - | - |
8 991 ₽/шт
|
||
| 95 | 75 | 106 | 20 | 58 | 58 | 55 | 90 | Осевое |
6 993 ₽/шт
|
||
| 94 | 63 | 95 | 20 | 50 | 60 | 40 | 75 | Осевое |
14 835 ₽/шт
|
||
| 95 | 75 | 106 | 20 | 60 | 60 | 55 | 90 | Осевое |
8 308 ₽/шт
|
||
| 105 | 86 | 160 | 25 | 65 | 65 | 95 | 135 | Осевое |
10 681 ₽/шт
|
||
| 86 | 86 | 125 | 32 | 65 | 65 | 60 | 100 | Осевое |
17 802 ₽/шт
|
||
| 126 | 95 | 135 | 40 | 73 | 70 | 65 | 110 | Осевое |
11 275 ₽/шт
|
||
| 136 | 95 | 153 | 40 | 73 | 70 | 65 | 120 | Осевое |
20 769 ₽/шт
|
BMT-SC
Стационарные инструментальные блоки BMT-SC используются для надежной фиксации расточных резцов в револьверных головках станков. Конструкция блока обеспечивает крепление при помощи четырех болтов. Особенности BMT-SC: осевое позиционирование инструмента, монолитный корпус устойчивый к вибрациям, точность и повторяемость обработки.
| Модель | A, мм | B, мм | C, мм | E, мм | F, мм | S, мм | Исполнение | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| 116 | 75 | 55 | 55 | 60 | 20 | Радиальное |
14 835 ₽/шт
|
||
| 116 | 75 | 60 | 60 | 60 | 20 | Радиальное |
14 835 ₽/шт
|
||
| 141 | 88 | 80 | 60 | 60 | 25 | Радиальное |
11 868 ₽/шт
|
||
| 149 | 96 | 80 | 73 | 70 | 25 | Радиальное |
10 981 ₽/шт
|
||
| 151 | 88 | 80 | 65 | 65 | 25 | Радиальное |
16 319 ₽/шт
|
||
| 161 | 98 | 80 | 73 | 70 | 25 | Радиальное |
13 352 ₽/шт
|
