Переходные втулки

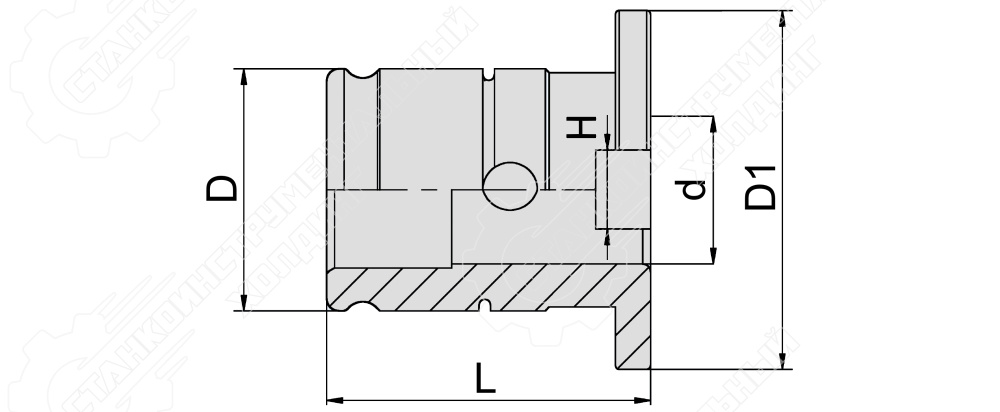

Переходные втулки для резьбонарезных цанг метчиков предназначены для перехода с головки GT на GT.

Переходные втулки для резьбонарезных цанг метчиков предназначены для перехода с головки ТС на ТС.

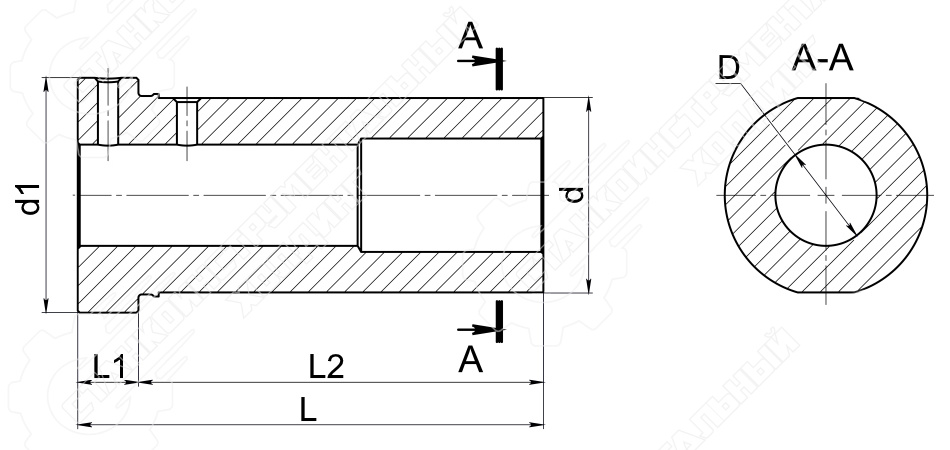

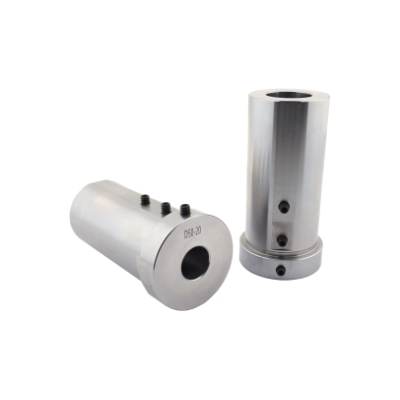

Переходные втулки D-D предназначены для фиксации режущего инструмента с хвостовиком Weldon. Применяются в случае необходимости перехода с одного диаметра на другой. В артикуле первое значение указывает на диаметр хвостовика, второе - на диаметр фиксируемого инструмента. Крепление инструмента в корпусе втулки осуществляется при помощи винтов.

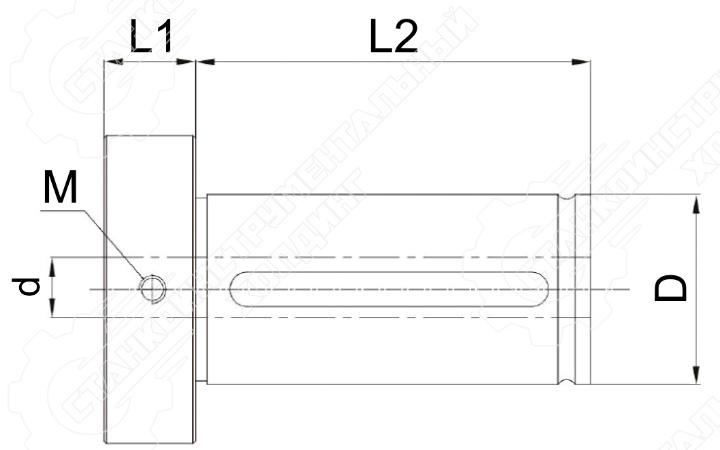

Переходные втулки RS (форма 1, исполнение 2) устанавливаются в инструментальные держатели типа E2 и используются для фиксации расточных державок (резцов). Использование переходных втулок с одного диаметра на другой значительно расширяет возможности токарной обработки и позволяет оперативно изменять конфигурацию держателя в соответствии с размерами применяемого инструмента. Надежная фиксация хвостовика резца в корпусе втулки осуществляется при помощи винтов. В номенклатурном обозначении втулок RS (например: RS.16.04.40.F1.T2) первое число (16) указывает на наружный диаметр, второе (04) - на внутренний диаметр, третье (40) - на длину хвостовика. Переходные втулки RS изготавливаются в России на современной производственной площадке компании "УралМехМаш" в строгом соответствии международным стандартам.

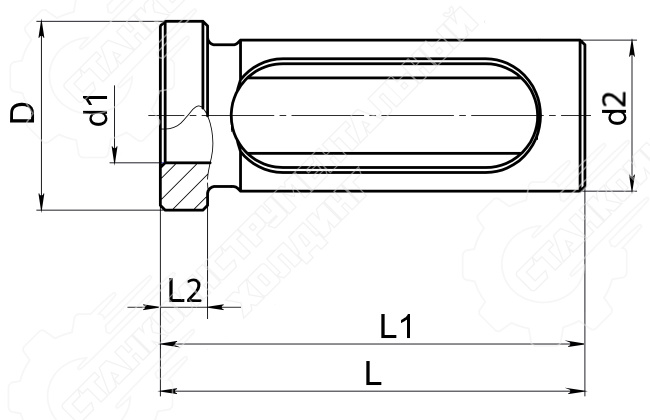

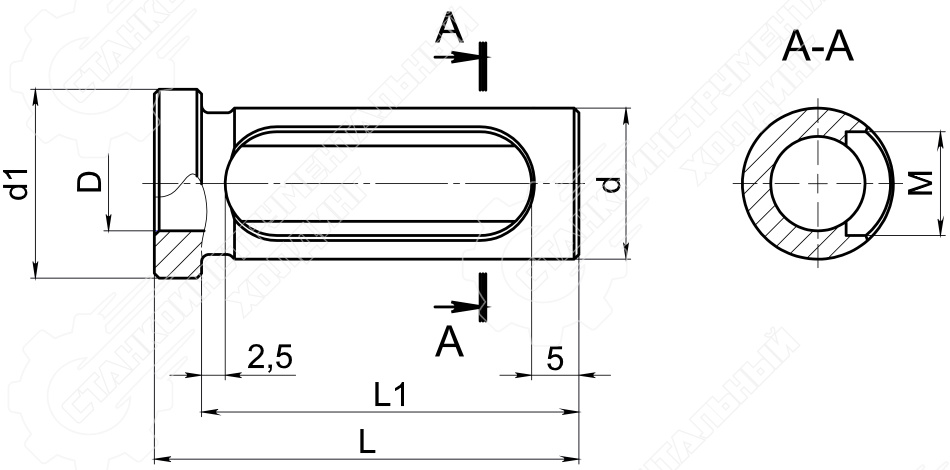

Переходные втулки RSL (форма 2, исполнение 2) устанавливаются в инструментальные держатели типа E2 и используются для фиксации расточных державок (резцов). Использование переходных втулок с одного диаметра на другой значительно расширяет возможности токарной обработки и позволяет оперативно изменять конфигурацию держателя в соответствии с размерами применяемого инструмента. В отличии от типа RS фиксация хвостовика резца во втулке RSL осуществляется винтами держателя (блока) через ее специальный паз. В номенклатурном обозначении втулок RSL (например: RSL.16.10.40.Т1) первое число (16) указывает на наружный диаметр, второе (10) - на внутренний диаметр, третье (40) - на длину хвостовика. Переходные втулки RSL изготавливаются в России на современной производственной площадке компании "УралМехМаш" в строгом соответствии международным стандартам.

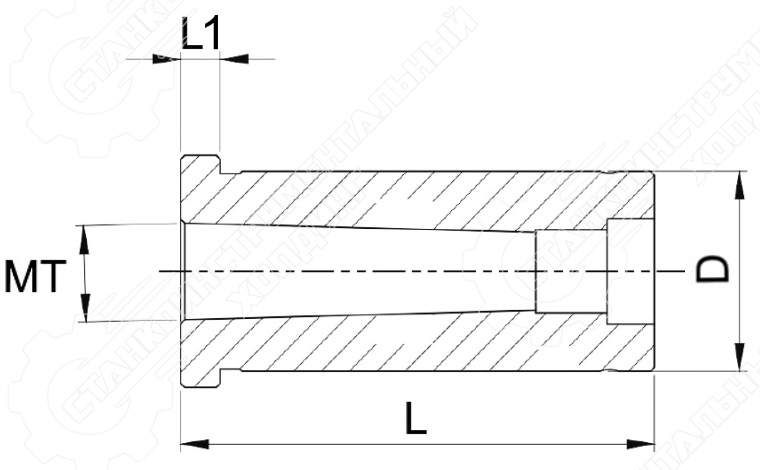

Переходные втулки D-MT предназначены для фиксации режущего инструмента с хвостовиком Морзе (MTA). Применяются в случае необходимости перехода с цилиндрического хвостовика на конус Морзе определенного размера. В артикуле первое значение указывает на диаметр цилиндрического хвостовика, второе - на размер внутреннего конуса, используемого для установки режущего инструмента (MTA1-MTA5).

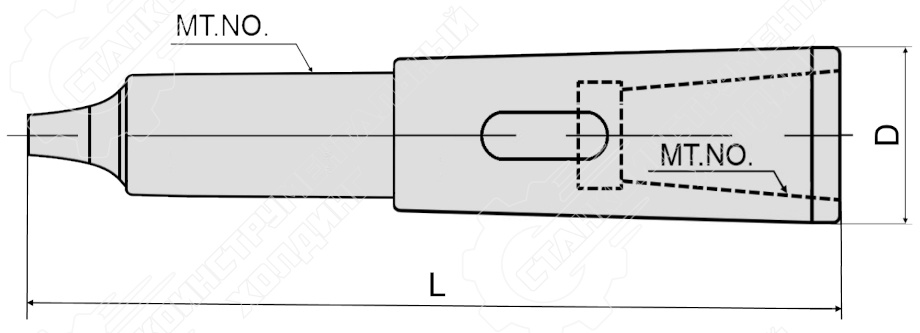

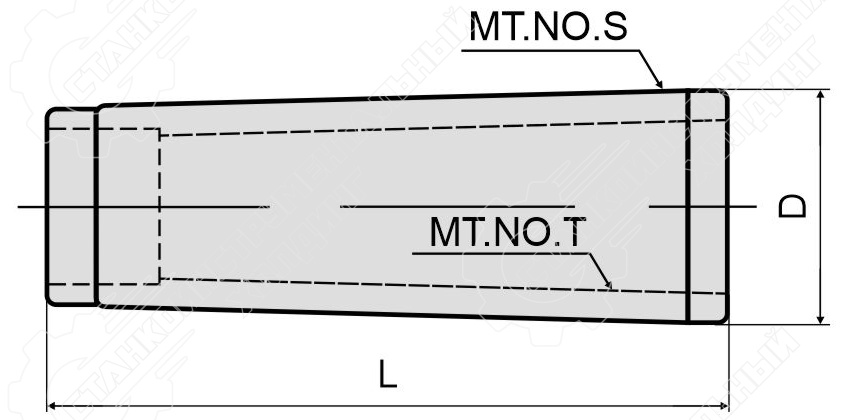

Переходные втулки MT-MT используются для фиксации режущего инструмента с хвостовиком Морзе (MTB или MTA). Данная оснастка применяется в случае необходимости перехода с одного размера конуса на другой. Данные переходники применяются в токарных и фрезерных станках и значительно расширяют их технические возможности. В артикуле первое значение указывает на размер внешнего конуса, второе - на размер внутреннего конуса, используемого для установки режущего инструмента (MTB5-MTB3, MTA4-MTA6 и т.д.).
