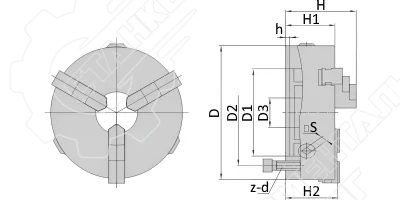

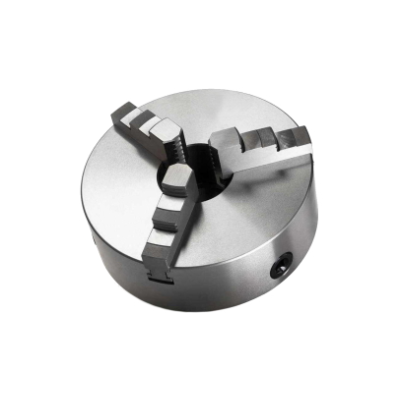

Патроны токарные K11, Три кулачка
Трехкулачковые токарные патроны серии K11 обеспечивают надежный зажим заготовки цилиндрической или шестигранной формы на шпинделе станка. В основе работы токарного патрона K11 лежит самоцентрирующийся механизм спирально-реечного типа с цельными кулачками. Тип посадки патрона - цилиндрический через переходной фланец (ГОСТ 24351, DIN 6350). Корпус патрона изготовлен из серого чугуна (HT300), кулачки - из легированной стали (20CrMnTi). В моделях K11-A используются двусторонние токарные кулачки, соответствующие стандарту ISO 3442.
| Модель | D, мм | D1, мм | D2, мм | D3, мм | H, мм | h, мм | H1, мм | H2, мм | S, мм | z-d | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 55 | 66 | 16 | 66 | 3.5 | 50 | - | 8 | 3 x M6 |
5 387 ₽/шт
|
||
| 100 | 72 | 84 | 22 | 74.5 | 3.5 | 55 | - | 8 | 3 x M8 |
5 959 ₽/шт
|
||
| 125 | 95 | 108 | 30 | 84 | 4 | 58 | - | 10 | 3 x M8 |
6 741 ₽/шт
|
||
| 160 | 130 | 142 | 40 | 95 | 5 | 65 | - | 10 | 3 x M8 |
10 098 ₽/шт
|
||
| 200 | 165 | 180 | 65 | 109 | 5 | 75 | - | 12 | 3 x M10 |
13 158 ₽/шт
|
||
| 160 | 130 | 142 | 40 | 17030 | 5 | 65 | - | 10 | 3 x M8 |
10 100 ₽/шт
|
||
| 250 | 206 | 226 | 80 | 120 | 5 | 80 | - | 12 | 3 x M12 |
17 877 ₽/шт
|
||
| 315 | 260 | 285 | 100 | 147 | 6 | 90 | - | 14 | 3 x M16 |
40 509 ₽/шт
|
||
| 315 | 260 | 285 | 100 | 153 | 6 | 90 | 95 | 14 | 3 x M16 |
36 534 ₽/шт
|
||
| 315 | 260 | 285 | 100 | 153 | 6 | 90 | 95 | 14 | 3 x M16 |
37 921 ₽/шт
|
||
| 325 | 272 | 296 | 100 | 153.5 | 12 | 96 | - | 13 | 3 x M16 |
41 713 ₽/шт
|
||
| 380 | 325 | 350 | 135 | 155.7 | 6 | 98 | - | 14 | 3 x M16 |
55 376 ₽/шт
|
||
| 400 | 340 | 368 | 138 | 158 | 6 | 100 | - | 17 | 3 x M16 |
59 590 ₽/шт
|
||
| 400 | 340 | 368 | 138 | 172 | 6 | 100 | 108 | 17 | 3 x M16 |
59 590 ₽/шт
|
||
| 500 | 440 | 465 | 210 | 184 | 6 | 115 | - | 17 | 6 x M16 |
121 346 ₽/шт
|
||
| 500 | 196.869 | 235 | 190 | 135 | 20 | - | - | - | 6 x M20 |
97 424 ₽/шт
|

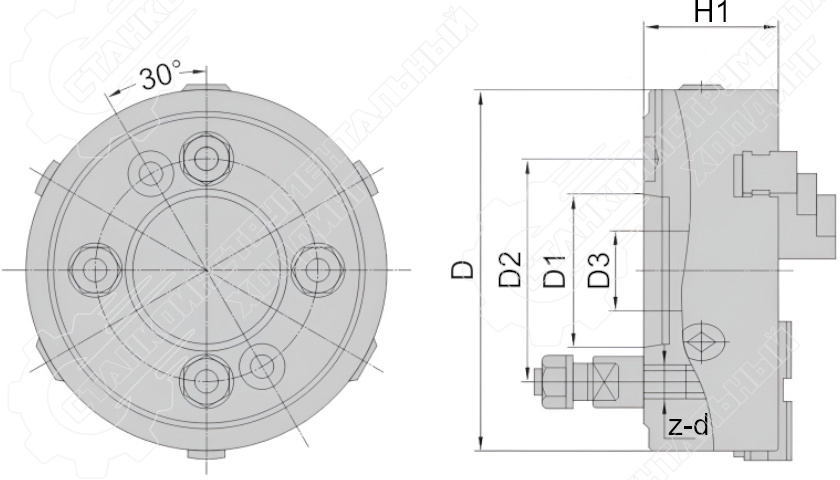

Патроны токарные K11-C. Три кулачка, конус тип C
Трехкулачковые токарные патроны серии K11-С (форма C) обеспечивают надежный зажим заготовки цилиндрической или шестигранной формы на шпинделе станка. В основе работы работы токарного патрона K11-C лежит самоцентрирующийся механизм спирально-реечного типа с цельными кулачками. Тип посадки патрона - на конус шпинделя с креплением на фланцевые концы под поворотную шайбу (ГОСТ 12593, DIN 55027). Корпус патрона изготовлен из серого чугуна (HT300), кулачки - из легированной стали (20CrMnTi).
| Модель | D, мм | D1, мм | D2, мм | D3, мм | H, мм | h, мм | z-d | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| 160 | 63.513 | 85 | 40 | 70 | 13 | 3 x M10 |
16 252 ₽/шт
|
||
| 160 | 82.563 | 104.8 | 40 | 19401 | 15 | 4 x M10 |
13 871 ₽/шт
|
||
| 200 | 82.563 | 104.8 | 50 | 84 | 15 | 4 x M10 |
20 174 ₽/шт
|
||
| 200 | 106.375 | 133.4 | 50 | 84 | 16 | 4 x M12 |
20 174 ₽/шт
|
||
| 250 | 106.375 | 133.4 | 70 | 17030 | 16 | 4 x M12 |
25 402 ₽/шт
|
||
| 250 | 139.719 | 171.4 | 80 | 95 | 18 | 4 x M16 |
25 396 ₽/шт
|
||
| 315 | 106.375 | 133.4 | 100 | 40310 | 16 | 4 x M12 |
10 837 ₽/шт
|
||
| 325 | 106.375 | 133.4 | 100 | 103.5 | 16 | 4 x M12 |
50 446 ₽/шт
|
||
| 325 | 139.719 | 171.4 | 105 | 106 | 18 | 4 x M16 |
50 446 ₽/шт
|
||
| 380 | 196.869 | 235 | 135 | 118 | 20 | 6 x M20 |
67 846 ₽/шт
|
||
| 380 | 139.719 | 171.4 | 130 | 118 | 18 | 4 x M16 |
67 846 ₽/шт
|
||
| 500 | 196.869 | 235 | 190 | 135 | 20 | 6 x M20 |
132 224 ₽/шт
|

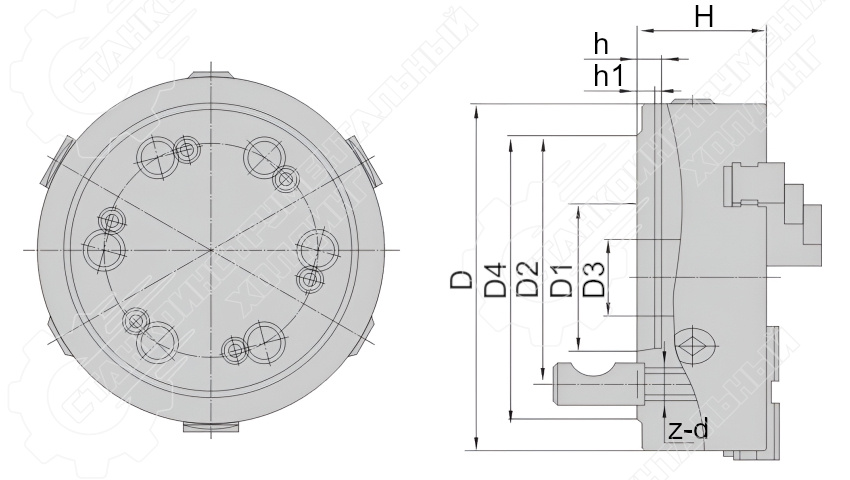

Патроны токарные K11-D. Три кулачка, конус тип D
Трехкулачковые токарные патроны серии K11-D (форма D) обеспечивают надежный зажим заготовки цилиндрической или шестигранной формы на шпинделе станка. В основе работы работы токарного патрона K11-D лежит самоцентрирующийся механизм спирально-реечного типа с цельными кулачками. Тип посадки патрона - на конус шпинделя с креплением шпильками Camlock (ГОСТ 26651, DIN 55029). Корпус патрона изготовлен из серого чугуна (HT300), кулачки - из легированной стали (20CrMnTi).
| Модель | D, мм | D1, мм | D2, мм | D3, мм | h, мм | H, мм | z-d | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| 200 | 63.513 | 82.6 | 50 | 13 | 86 | 3 x M10x1 |
20 174 ₽/шт
|
||
| 250 | 139.719 | 171.4 | 80 | 18 | 19398 | 6 x M20x1.5 |
25 402 ₽/шт
|
||
| 325 | 106.375 | 133.4 | 100 | 16 | 103.5 | 6 x M16x1.5 |
44 855 ₽/шт
|
||
| 325 | 139.719 | 171.4 | 105 | 18 | 103.5 | 6 x M20x1.5 |
50 446 ₽/шт
|
||
| 380 | 139.719 | 171.4 | 130 | 18 | 118 | 6 x M20x1.5 |
67 846 ₽/шт
|

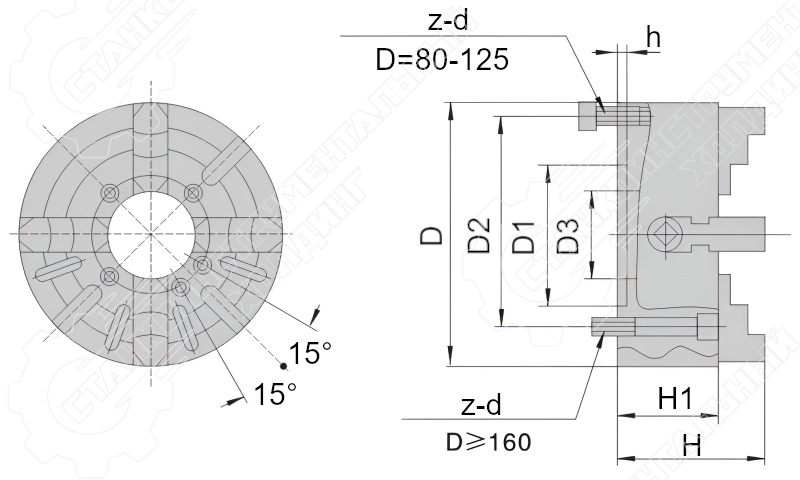

Патроны токарные K72, Четыре кулачка
Четырехкулачковые токарные патроны серии K72 обеспечивают надежный зажим заготовки прямоугольной, квадратной или ассиметричной формы на шпинделе станка. В основе работы токарного патрона K72 лежит механизм с независимым перемещением цельных кулачков. Тип посадки патрона - цилиндрический через переходной фланец (ГОСТ 24351, DIN 6350). Корпус патрона изготовлен из серого чугуна (HT300), кулачки - из легированной стали (20CrMnTi).
| Модель | D, мм | D1, мм | D2, мм | D3, мм | H, мм | H1, мм | z-d | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| 200 | 80 | 112 | 56 | 107 | 75 | 4 x M10 |
13 483 ₽/шт
|
||
| 200 | 106.375 | 133.4 | 56 | 107 | 75 | 4 x M12 |
16 914 ₽/шт
|
||
| 200 | - | - | - | - | - | - |
16 914 ₽/шт
|
||
| 250 | 110 | 130 | 75 | 120 | 80 | 4 x M12 |
17 877 ₽/шт
|
||
| 250 | 106.375 | 133.4 | 75 | 120 | 80 | 4 x M12 |
20 315 ₽/шт
|
||
| 250 | 139.719 | 171.4 | 75 | 120 | 80 | 4 x M16 |
20 315 ₽/шт
|
||
| 250 | 106.375 | 133.4 | 75 | 120 | 80 | 6 x M16x1.5 |
20 315 ₽/шт
|
||
| 250 | - | - | - | - | - | - |
20 315 ₽/шт
|
||
| 320 | 140 | 165 | 95 | 134 | 90 | 4 x M16 |
28 681 ₽/шт
|
||
| 320 | 139.719 | 171.4 | 95 | 134 | 90 | 4 x M16 |
32 142 ₽/шт
|
||
| 320 | 139.719 | 171.4 | 95 | 134 | 90 | 6 x M20x1.5 |
32 142 ₽/шт
|
||
| 400 | 160 | 185 | 125 | 143 | 95 | 4 x M16 |
42 164 ₽/шт
|
||
| 400 | 196.869 | 235 | 125 | 143 | 95 | 4 x M20 |
47 401 ₽/шт
|
||
| 400 | 196.869 | 235 | 125 | 143 | 95 | 6 x M22x1.5 |
49 086 ₽/шт
|
||
| 500 | 200 | 236 | 160 | 161 | 106 | 4 x M20 |
59 156 ₽/шт
|
||
| 500 | 196.869 | 235 | 160 | 161 | 106 | 6 x M20 |
64 315 ₽/шт
|
||
| 500 | 196.869 | 235 | 160 | 161 | 106 | 6 x M22x1.5 |
66 030 ₽/шт
|

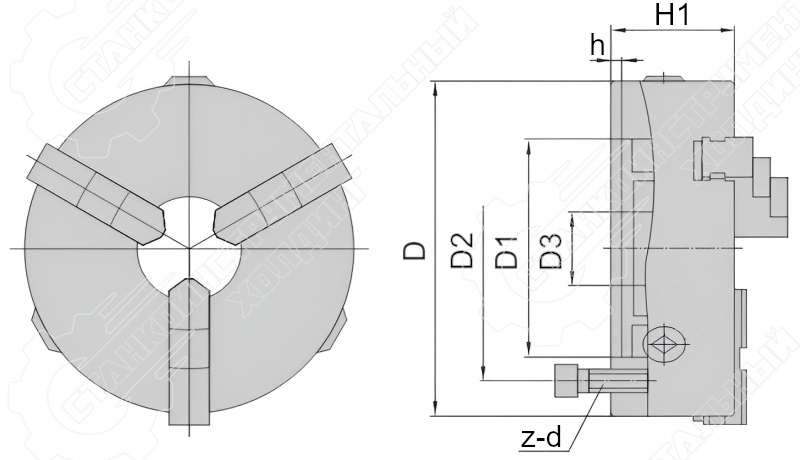

Патроны токарные 7100 (тип 1)
Трехкулачковые токарные патроны серии 7100-...П, тип 1 (класс точности «П» / ГОСТ 1654-86) обеспечивают надежный зажим заготовки цилиндрической или шестигранной формы на шпинделе станка. В патронах данной серии применяется самоцентрирующийся механизм спирально-реечного типа с цельными двусторонними кулачками (ISO 3442). Тип посадки - цилиндрический через промежуточный фланец (ГОСТ 3889-90). Токарные патроны бренда FUERDA отличаются высоким качеством исполнения и надежностью.
| Модель | D, мм | D1, мм | D2, мм | D3, мм | h, мм | H1, мм | z-d | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| 80 | 55 | 66 | 16 | 4 | 50 | 3 x M6 |
11 266 ₽/шт
|
||
| 100 | 72 | 86 | 22 | 3 | 55 | 3 x M8 |
11 682 ₽/шт
|
||
| 125 | 95 | 108 | 30 | 4 | 58 | 3 x M8 |
12 392 ₽/шт
|
||
| 160 | 130 | 142 | 45 | 5 | 65 | 6 x M10 |
18 995 ₽/шт
|
||
| 200 | 165 | 180 | 65 | 5 | 75 | 6 x M10 |
22 296 ₽/шт
|
||
| 250 | 210 | 226 | 80 | 5 | 80 | 6 x M12 |
29 794 ₽/шт
|
||
| 315 | 270 | 290 | 100 | 6 | 90 | 6 x M16 |
51 887 ₽/шт
|
||
| 400 | 340 | 368 | 130 | 6 | 100 | 6 x M16 |
74 610 ₽/шт
|
||
| 500 | 440 | 465 | 210 | 6 | 115 | 6 x M16 |
126 655 ₽/шт
|
||
| 630 | 560 | 595 | 252 | 7 | 135 | 6 x M16 |
493 557 ₽/шт
|

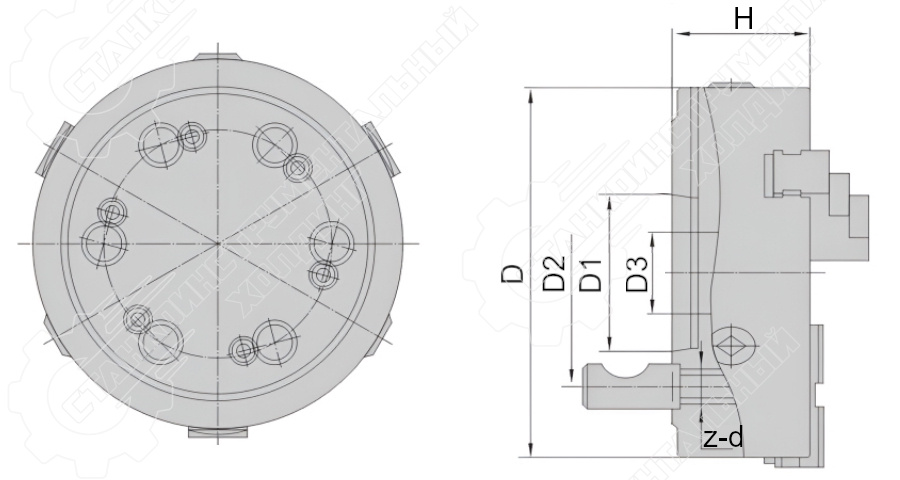

Патроны токарные 7100 (тип 2)
Трехкулачковые токарные патроны серии 7100-...П, тип 2 (класс точности «П» / ГОСТ 1654-86) обеспечивают надежный зажим заготовки цилиндрической или шестигранной формы на шпинделе станка.В патронах данной серии применяется самоцентрирующийся механизм спирально-реечного типа с цельными двусторонними кулачками (ISO 3442). Тип посадки патрона - на конус шпинделя с креплением на фланцевые концы под поворотную шайбу (ГОСТ 12593, DIN 55027). Токарные патроны бренда FUERDA отличаются высоким качеством исполнения и надежностью.
| Модель | D, мм | D1, мм | D2, мм | D3, мм | H1, мм | z-d | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|
| 160 | 63.513 | 85 | 40 | 70 | 3 x M10 |
26 827 ₽/шт
|
||
| 200 | 106.375 | 133.4 | 50 | 84 | 4 x M12 |
31 908 ₽/шт
|
||
| 250 | 106.375 | 133.4 | 70 | 95 | 4 x M12 |
40 408 ₽/шт
|
||
| 250 | 139.719 | 171.4 | 80 | 95 | 4 x M16 |
43 039 ₽/шт
|
||
| 315 | 106.375 | 133.4 | 100 | 106 | 4 x M12 |
69 078 ₽/шт
|
||
| 315 | 139.719 | 171.4 | 100 | 106 | 4 x M16 |
69 078 ₽/шт
|
||
| 400 | 139.719 | 171.4 | 130 | 118 | 4 x M16 |
99 765 ₽/шт
|
||
| 400 | 196.869 | 235 | 135 | 118 | 6 x M20 |
99 765 ₽/шт
|
||
| 500 | 139.719 | 171.4 | 135 | 135 | 4 x M16 |
148 410 ₽/шт
|
||
| 500 | 196.869 | 235 | 190 | 135 | 6 x M20 |
149 085 ₽/шт
|

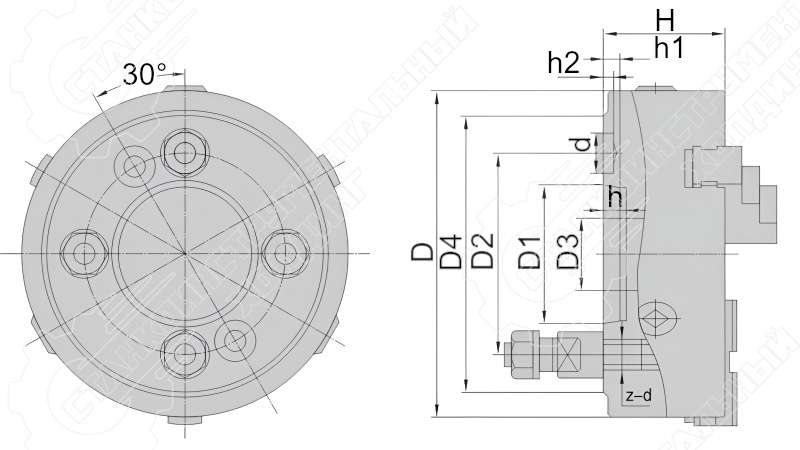

Патроны токарные 7100. Camlock
Трехкулачковые токарные патроны серии 7100-...П, Camlock (класс точности «П» / ГОСТ 1654-86) обеспечивают надежный зажим заготовки цилиндрической или шестигранной формы на шпинделе станка. В патронах данной серии применяется самоцентрирующийся механизм спирально-реечного типа с цельными двусторонними кулачками (ISO 3442). Тип посадки патрона - на конус шпинделя с креплением шпильками Camlock (ГОСТ 26651, DIN 55029). Токарные патроны бренда FUERDA отличаются высоким качеством исполнения и надежностью.
| Модель | D, мм | D1, мм | D2, мм | D3, мм | H, мм | h, мм | H1, мм | H2, мм | S, мм | z-d | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 | 106.375 | 133.4 | 80 | 95 | - | - | - | - | 6 x M16x1.5 |
42 891 ₽/шт
|
||
| 250 | 139.719 | 171.4 | 80 | 95 | - | - | - | - | 6 x M20x1.5 |
42 891 ₽/шт
|

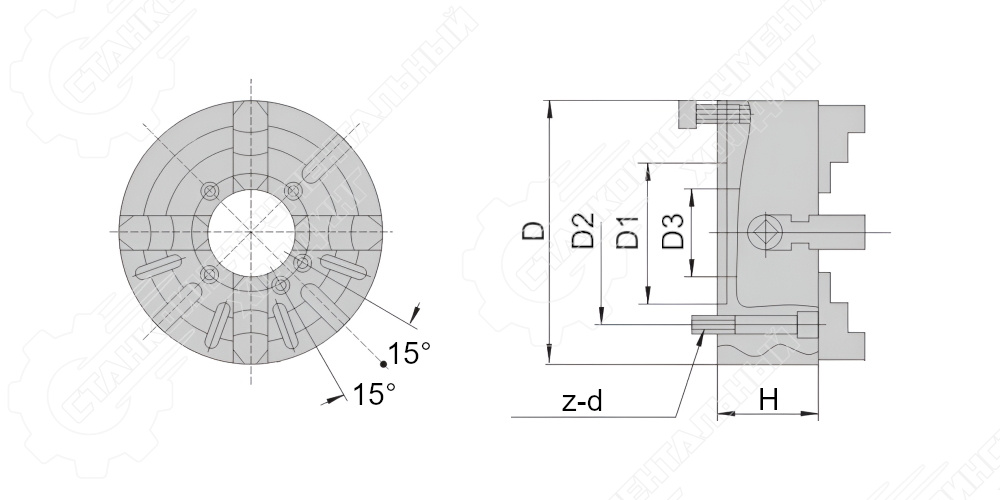

Патроны токарные 7103
Четырехкулачковые токарные патроны серии 7103 (класс точности «П» / ГОСТ 1654-86) обеспечивают надежный зажим заготовки прямоугольной, квадратной или ассиметричной формы на шпинделе станка. В патронах данной серии применяется самоцентрирующийся механизм с независимым перемещением двухсторонних цельных кулачков (ISO 3442). В разделе представлены модели патронов с разными типами посадки: цилиндрический через переходной фланец (ГОСТ 24351, DIN 6350) / конус под поворотную шайбу (ГОСТ 12593, DIN 55027). Токарные патроны бренда FUERDA отличаются высоким качеством исполнения и надежностью.
| Модель | D, мм | D1, мм | D2, мм | D3, мм | H, мм | z-d | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|
| 315 | 106.375 | 133.4 | 100 | 95 | 4 x M12 |
42 229 ₽/шт
|
||
| 315 | 139.719 | 171.4 | 100 | 95 | 4 x M16 |
42 229 ₽/шт
|
||
| 500 | 196.689 | 235 | 180 | 105 | 6 x M20 |
93 499 ₽/шт
|
||
| 500 | 270 | 235 | 180 | 105 | 4 x M22 |
93 499 ₽/шт
|

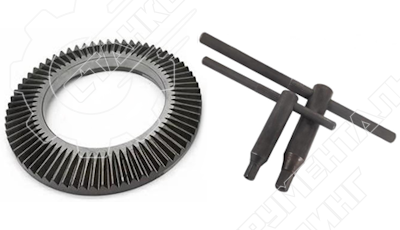

Запчасти для токарных патронов
Запасные части для токарных патронов позволяют максимально быстро выполнить ремонт поврежденной оснастки и вернуть ее в работу. Мы предлагаем большой выбор запчастей (ключи, винты, пальцы и т.д.) для токарных патронов различных серий.
| Модель | Наименование | Цена с НДС | Заказать |
|---|---|---|---|
| - |
5 018 ₽/шт
|
||
| - |
1 230 ₽/шт
|
||
| - |
33 286 ₽/шт
|
||
| - |
32 594 ₽/шт
|
||
| - |
18 208 ₽/шт
|
||
| - |
17 516 ₽/шт
|
||
| - |
16 824 ₽/шт
|
||
| - |
15 770 ₽/шт
|
||
| - |
48 936 ₽/шт
|
||
| - |
13 302 ₽/шт
|
||
| - |
48 936 ₽/шт
|
||
| - |
12 610 ₽/шт
|
||
| - |
11 918 ₽/шт
|
||
| - |
48 876 ₽/шт
|
||
| - |
9 029 ₽/шт
|
||
| - |
8 577 ₽/шт
|
||
| - |
8 577 ₽/шт
|
||
| - |
8 246 ₽/шт
|
||
| - |
8 246 ₽/шт
|
||
| - |
21 910 ₽/шт
|
||
| - |
6 651 ₽/шт
|
||
| - |
6 651 ₽/шт
|
||
| - |
6 651 ₽/шт
|
||
| - |
29 765 ₽/шт
|
||
| - |
29 253 ₽/шт
|
||
| - |
14 717 ₽/шт
|
||
| - |
16 824 ₽/шт
|
||
| - |
72 471 ₽/шт
|
||
| - |
72 471 ₽/шт
|
||
| - |
11 918 ₽/шт
|
||
| - |
48 936 ₽/шт
|
||
| - |
12 610 ₽/шт
|
||
| - |
11 918 ₽/шт
|
||
| - |
11 196 ₽/шт
|
||
| - |
10 503 ₽/шт
|
||
| - |
24 619 ₽/шт
|
||
| - |
7 705 ₽/шт
|
||
| - |
7 705 ₽/шт
|
||
| - |
7 343 ₽/шт
|
||
| - |
7 012 ₽/шт
|
||
| - |
7 012 ₽/шт
|
||
| - |
5 959 ₽/шт
|
||
| - |
5 959 ₽/шт
|
||
| - |
5 959 ₽/шт
|
||
| - |
11 557 ₽/шт
|
||
| Винт |
634 ₽/шт
|
||
| - |
15 168 ₽/шт
|
||
| - |
17 335 ₽/шт
|
||
| Винт |
803 ₽/шт
|
||
| Винт |
1 056 ₽/шт
|
||
| Винт |
1 268 ₽/шт
|
||
| Винт |
2 113 ₽/шт
|
||
| Диск спиральный для токарного патрона |
929 ₽/шт
|
||
| Диск спиральный для токарного патрона |
1 294 ₽/шт
|
||
| Диск спиральный для токарного патрона |
1 956 ₽/шт
|
||
| Диск спиральный для токарного патрона |
2 602 ₽/шт
|
||
| Диск спиральный для токарного патрона |
3 345 ₽/шт
|
||
| Диск спиральный для токарного патрона |
5 282 ₽/шт
|
||
| Диск спиральный для токарного патрона |
5 282 ₽/шт
|
||
| Диск спиральный для токарного патрона |
13 694 ₽/шт
|
