Артикул:
MTC-325
7 889 889 ₽ /шт
9 282 222 ₽
Скидка
-15%
Под заказ
1 ¥ = 10.84 ₽
Заказать
Заказать
Шеф-монтаж - от 45 000 ₽
Гарантия - 12 месяцев
Заявка на лизинг
SYNTEC 220TB
Система ЧПУ
7
Число осей управления, шт.
Ø 3-32
Диаметр обрабатываемого прутка, мм
19
Общее кол-во инструментальных позиций
5.5 / 5.5
Мощность главного шпинделя, кВт
| № п/п | Наименование | Примечание | Количество |
| ИСПОЛЬЗУЕМЫЕ КОМПЛЕКТУЮЩИЕ | |||
| 1 |
Система ЧПУ |
SYNTEC 220TB |
- |
| 2 |
Барфидер с гидродинамическим приводом |
Barload (Тайвань) |
- |
| 3 |
Сервомоторы и приводы осей X,Z |
SYNTEC |
- |
| 4 |
Приводы шпинделей и энкодеры |
SYNTEC |
- |
| 5 |
Подшипники шпинделя/направляющих втулок и приводов (класс- P4) |
NSK (Япония), FAG (Германия) |
- |
| 6 | Шарико-винтовые пары, класса- C3 |
PMI/HIWIN (Тайвань) |
- |
| 7 | Направляющие станины |
THK (Япония), PMI/ HIWIN (Тайвань) |
- |
| 8 | Пневматические комплектующие |
AIRTAC (Тайвань), SMC (Япония) |
- |
| 9 | Система смазки |
Baotn (Китай) |
- |
| 10 | Главные электрические компоненты |
SCHNEIDER (Франция)/ IDEC (Япония) |
- |
| 11 |
Реле и переключатель хода |
IDEC (Япония) |
- |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||
| 1 | Система ЧПУ | Включено в стоимость |
1 комп. |
|
2 |
Уловитель деталей (включая конвейерную ленту) |
Включено в стоимость |
1 шт. |
|
3 |
Направляющая втулка прутка |
Включено в стоимость |
1 шт. |
| 4 |
Барфидер с гидродинамическим приводом |
Включено в стоимость |
1 шт. |
| 5 |
Стружкоуборочный транспортер |
Включено в стоимость |
1 шт. |
| 6 | Насос высокого давления СОЖ |
Включено в стоимость |
1 шт. |
| 7 |
Система удаления масляного тумана |
Включено в стоимость |
1 шт. |
| 8 |
Приёмный лоток для длинномеров |
Включено в стоимость |
1 шт. |
| 9 | Цанга главного шпинделя |
Включено в стоимость |
1 шт. |
| 10 |
Цанга противошпинделя |
Включено в стоимость |
1 шт. |
| 11 |
Цанга барфидера |
Включено в стоимость |
1 шт. |
| 12 | Направляющая втулка прутка |
Включено в стоимость |
1 шт. |
| 13 | Маслоохладитель |
Включено в стоимость |
1 шт. |
| 14 | Трансформатор |
Включено в стоимость |
1 шт. |
| 15 | Набор цанг и направляющая втулка |
Включено в стоимость |
1 комп. |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |||
| 1 |
Торцевой приводной инструмент (3×ER16) |
По согласованию |
3 шт. |
| 2 |
Приводной инструмент (2×ER16) |
По согласованию |
2 шт. |
Общие параметры
Модель станка
MTC-325
Бренд
MetalCraft
Система ЧПУ
SYNTEC 220TB
Тип
Двухшпиндельный
Параметры обработки
Макс. длина обработки с направляющей втулкой, мм
250
Макс, длина обработки без направляющей втулки, мм
2.5D
Диаметр обрабатываемого прутка, мм
Ø 3-32
Макс. диаметр радиального сверления, мм
Ø 10
Диапазон подач
Тип подачи
Автоматический, при помощи барфидера
Мощность двигателя подачи, кВт
1
Скорость подачи, м/мин
24(X1/X2/Y1/Z1/Z2)
Нарезание резьбы
Макс. диаметр радиального нарезания резьбы, мм
M6
Шпиндель
Макс. диаметр прутка, мм
Ø32
Макс. диаметр нарезаемой резьбы главного шпинделя
M6
Макс. диаметр сверления главного шпинделя, мм
Ø 10
Макс. диаметр обработки главного шпинделя, мм
Ø 32
Мощность главного шпинделя, кВт
5.5 / 5.5
Противошпиндель
Макс. диаметр нарезаемой резьбы противошпинделя
M10
Макс. диаметр сверления противошпинделя, мм
Ø 10
Макс. диаметр обработки противошпинделя, мм
Ø 32
Макс. диаметр зажима прутка в противошпинделе, мм
Ø 32
Макс. диаметр сквозного отверстия прот-, мм
Ø33
Кол-во инструментов в противошпинделе, шт.
5
Револьверная головка
Общее кол-во инструментальных позиций, шт.
19
Скорость вращения приводного инструмента, об/мин
5500
Кол-во инструментов для наружной обработки, шт.
6
Количество позиций для радиальной обработки, шт.
4
Другое
Число осей управления, шт.
7
Напряжение электропитания, В
380
Устройство давления воздуха, мПа
0,6
Номинальная мощность, кВт
18
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
2700x1350x1850
Масса станка, кг
2800

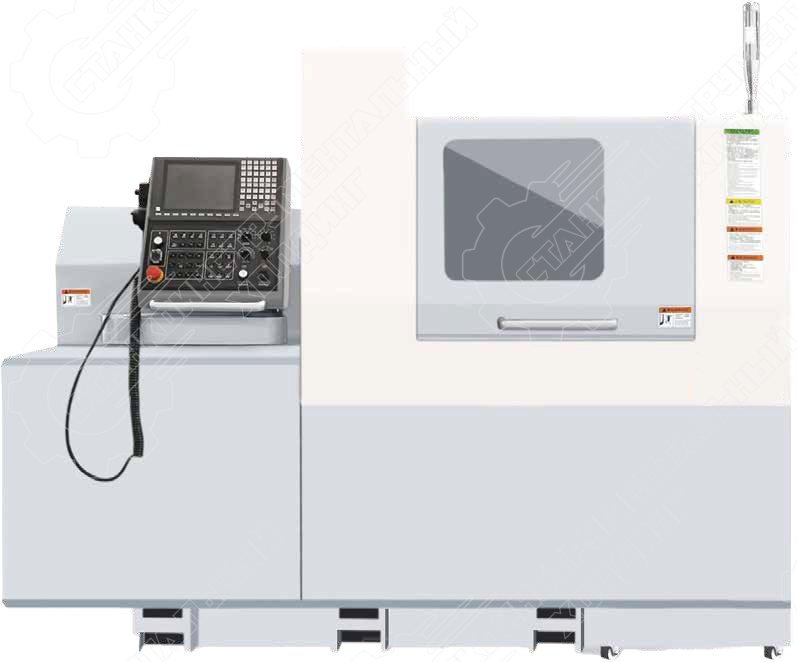

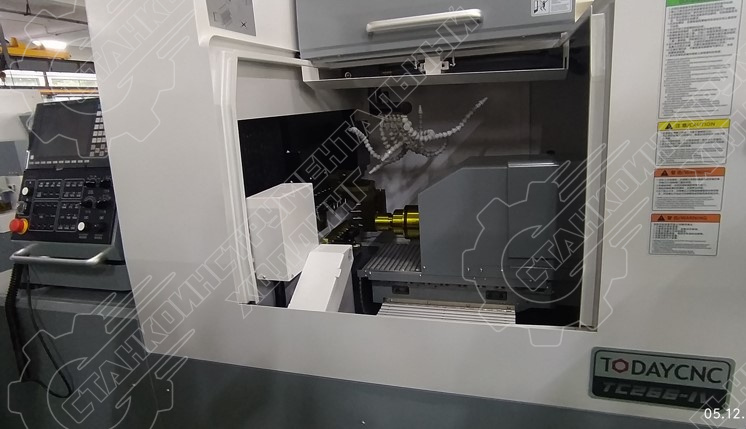

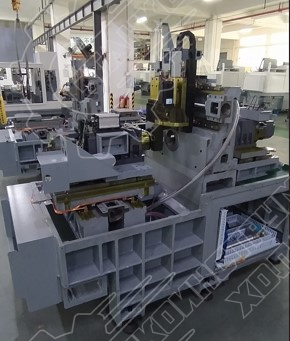

Высокопроизводительный 5-ти осевой токарный автомат с ЧПУ швейцарского типа (Swiss-Type) модели MTC-325 является высокопроизводительным станком для обработки прутков диаметром от 3 до 32 мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей). Станок оснащен подвижной шпиндельной бабкой, цанговым патроном, вращающейся направляющей втулкой, линейным инструментальным суппортом, приводными инструментальными блоками, а также автоматическим податчиком прутка, позволяют производить одновременную полноценную обработку в обоих шпинделях.
Автоматы продольного точения предназначены для серийного и крупносерийного производства деталей средней сложности из калиброванного прутка диаметром до 32мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей).
Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить контурное фрезерование.
Особенности станка MTC-325:
• Применяется тайваньская технология производства; большинство комплектующих деталей от немецких, тайваньских и японских производителей.
• Использование синхронной направляющей втулки обеспечивает высокоскоростную и высокоточную обработку.
• С направляющей втулкой или без направляющей втулки, гибкое переключение для удовлетворения различных потребностей обработки.
• Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.

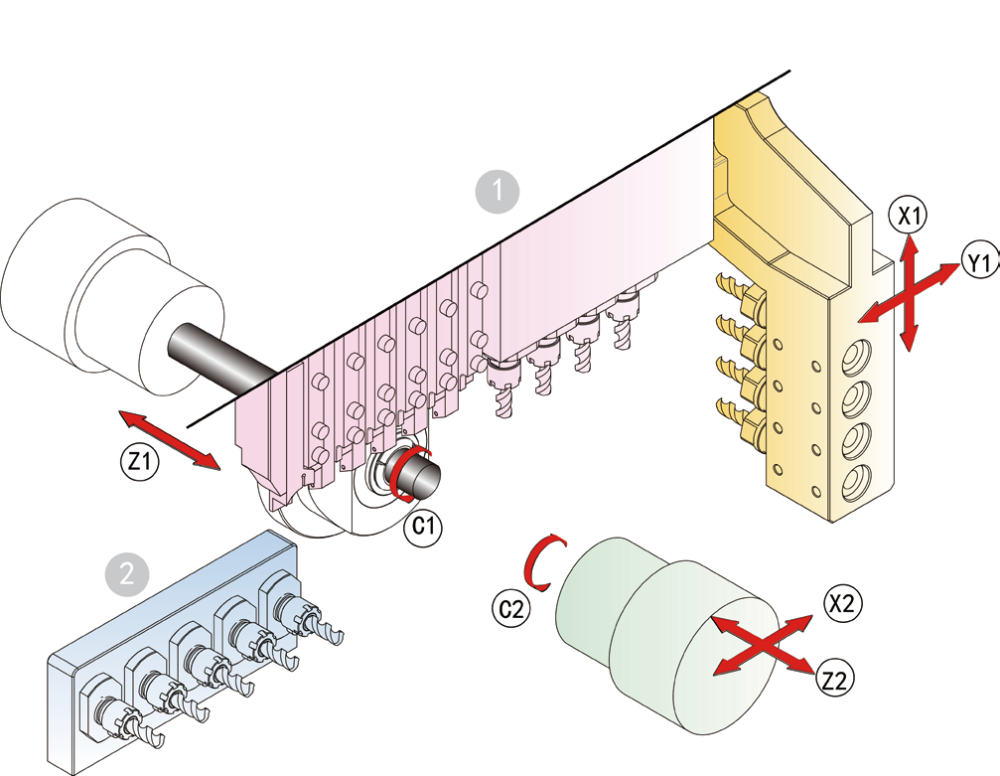

• Высокомоментный двигатель, высокая жесткость и высокопрочные направляющие для каждой оси, линейный инструментальный суппорт для удовлетворения требований большого количества технологических операций и высокой эффективности обработки.
• Высокая масштабируемость, количество инструментов соответствует различным требованиям обработки, что обеспечивает большую экономическую эффективность.

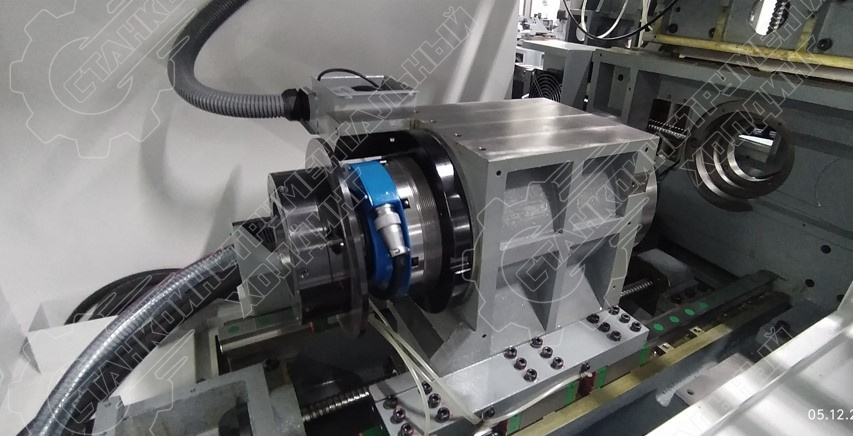

• Применяется высокоточный встроенный электрический главный- и противо-шпиндель (мотор-шпиндели), установленные в сверхточные шарикоподшипники класса P4 производства NSK (Япония) с угловым контактом; достигается высокая жесткость шпинделя и хорошая точность удержания, биение шпинделей ≤ 2 мкм.

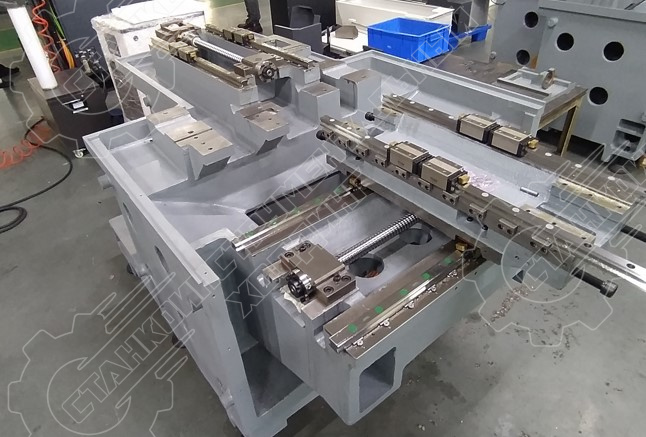

• Применяются высокоточные шарико-винтовые пары и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.
• Можно выбрать тип направляющей втулки, без втулки или с фиксированной направляющей втулкой, и тип вращающейся направляющей втулки.

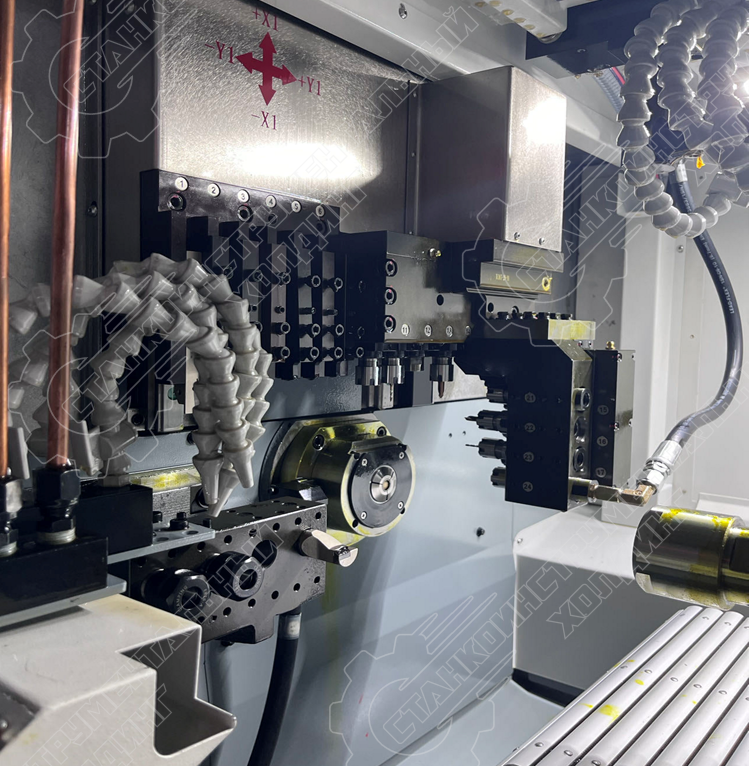

• Применяется инструмент группового типа, позволяющий выполнять различную обработку с помощью бокового приводного инструмента и осей C.
• После установки автоматического устройства подачи прутка можно реализовать автоматическую подачу заготовки и обработку.
Автоматы продольного точения предназначены для серийного и крупносерийного производства деталей средней сложности из калиброванного прутка диаметром до 32мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей).
Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить контурное фрезерование.
Особенности станка MTC-325:
• Применяется тайваньская технология производства; большинство комплектующих деталей от немецких, тайваньских и японских производителей.
• Использование синхронной направляющей втулки обеспечивает высокоскоростную и высокоточную обработку.
• С направляющей втулкой или без направляющей втулки, гибкое переключение для удовлетворения различных потребностей обработки.
• Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.
• Высокомоментный двигатель, высокая жесткость и высокопрочные направляющие для каждой оси, линейный инструментальный суппорт для удовлетворения требований большого количества технологических операций и высокой эффективности обработки.
• Высокая масштабируемость, количество инструментов соответствует различным требованиям обработки, что обеспечивает большую экономическую эффективность.
• Применяется высокоточный встроенный электрический главный- и противо-шпиндель (мотор-шпиндели), установленные в сверхточные шарикоподшипники класса P4 производства NSK (Япония) с угловым контактом; достигается высокая жесткость шпинделя и хорошая точность удержания, биение шпинделей ≤ 2 мкм.
• Применяются высокоточные шарико-винтовые пары и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.
• Можно выбрать тип направляющей втулки, без втулки или с фиксированной направляющей втулкой, и тип вращающейся направляющей втулки.
• Применяется инструмент группового типа, позволяющий выполнять различную обработку с помощью бокового приводного инструмента и осей C.
• После установки автоматического устройства подачи прутка можно реализовать автоматическую подачу заготовки и обработку.
