Электроэрозионные супердрели

Что такое электроэрозионная супердрель

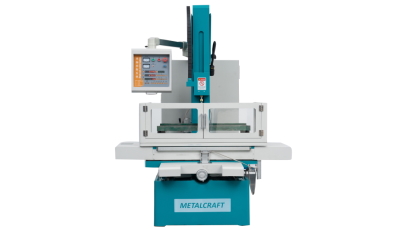

Электроэрозионная супердрель – это специализированный электроэрозионный станок для сверления глубоких отверстий малого диаметра в токопроводящих материалах: нержавеющей и закаленной стали, твердых сплавах, меди, алюминии и др.

Такой станок уверенно работает там, где обычное сверло уводит в сторону, ломается или вообще не способно взять материал. Часто электроэрозионный станок супердрель используют для:

• стартовых отверстий под проволочно‑вырезные станки;
• охлаждающих каналов в пресс‑формах и штампах;
• отверстий в фильерах, форсунках, гидро‑ и пневмоаппаратуре.

Принцип действия

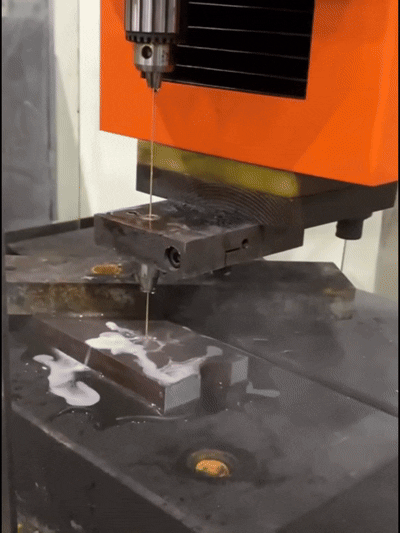

Вместо резания кромкой сверла супердрель «выжигает» металл серией электрических разрядов между трубчатым электродом и деталью. Электрод медленно вращается (порядка сотни оборотов в минуту), а через его полость подается рабочая жидкость, выносящая продукты эрозии и охлаждающая зону обработки.

Процесс можно описать простыми шагами:

1. Между электродом и деталью подается импульс тока, возникает микроскопический разряд.
2. В зоне разряда металл мгновенно плавится и частично испаряется, образуя маленький кратер.
3. Через полый электрод под давлением идет диэлектрическая жидкость (вода или специальное масло), которая вымывает продукты эрозии и охлаждает зону обработки.
4. Тысячи таких разрядов подряд формируют ровное глубокое отверстие нужного диаметра.

Современные супердрели оснащаются ЧПУ и системой поддержания оптимального межэлектродного зазора, что обеспечивает высокую прецизионность обработки и стабильную работу процесса.

Благодаря отсутствию механического усилия:

• нет «увода» инструмента даже на наклонных и криволинейных поверхностях;
• сохраняется структура металла вокруг отверстия, минимальны термические деформации.

Области применения

Электроэрозионная супердрель востребована во многих отраслях, где нужны точные глубокие отверстия малого диаметра.

Типичные примеры:

• Серийное производство пресс‑форм и штампов
  Быстрое получение серии одинаковых охлаждающих каналов, улучшение теплоотвода и увеличение ресурса оснастки.
• Мелкосерийный ремонт и сервис
  С помощью электроэрозионной супердрели можно удалить сломанные метчики и сверла, не разбирая крупногабаритные узлы и не повреждая резьбу.
• Высокотемпературные и ответственные детали
  Лопатки турбин, детали двигателей, элементы гидро‑ и пневмосистем из титана, никелевых и кобальтовых сплавов.

Факторы для подбора супердрели

Диапазон отверстий и глубина

При выборе важно понимать, какие отверстия вы будете делать:

• минимальный/максимальный диаметр (типично от 0,1–0,2 до 3–6 мм);
• достижимая глубина и отношение глубина/диаметр (до 200:1 и выше).

Если вам нужно много глубоких микроканалов (охлаждение, фильтры, форсунки) – выбирайте модель, оптимизированную под эти размеры.

Расходники и электроды для супердрели

Обязательно оцените доступность расходников:

• трубчатые электроды для супердрели (латунь, меди, спецсплавы):
  латунные электроды – универсальное решение с высокой скоростью съема металла («латунь для скорости»);
  медные электроды – применяются для снижения износа при работе по твердым сплавам и закаленным сталям («медь для ресурса»).

• направляющие, фильтры, диэлектрическая жидкость.

От этого напрямую зависят эксплуатационные расходы и простои оборудования.

Управление, эргономика и сервис

При выборе оборудования обратите внимание на:

• удобство панели управления и настройку режимов;
• точность позиционирования и качество стола/направляющих;
• наличие обучающих материалов и сервисной поддержки.

Где купить электроэрозионную супердрель

Если вы планируете приобрести электроэрозионную супердрель для цеха или завода, важно выбрать не только модель, но и надежного поставщика.

ООО «СТАНКОИНСТРУМЕНТАЛЬНЫЙ ХОЛДИНГ» предлагает:

• станки в наличии на складе – сокращение сроков запуска участка;
• гибкие программы лизинга для снижения разовой нагрузки на бюджет;
• поставку «под ключ» с бесплатной пусконаладкой для ряда позиций;
• обучение операторов работе с электроэрозионной супердрелью;
• сервисную поддержку и запасные части;
• доставку по России и СНГ.

Обсудив ваши задачи (диаметры, материалы, объемы производства), наши специалисты помогут подобрать оптимальную модель и комплектацию, чтобы купить супердрель с учетом реальных условий эксплуатации и окупаемости проекта.
