Обращаем ваше внимание на богатую комплектацию предлагаемого станка. Зеленым шрифтом
выделены опции, которые, как правило, участники рынка в стандартную комплектацию не
включают. По нашему производственному опыту (эксплуатируем более 50 станков с ЧПУ) данные
опции необходимы для высокоэффективной работы станка. Красным шрифтом хотим
подчеркнуть, что главные элементы нашего станка изготовлены фирмами, которые признаны
мировыми лидерами в своей области.
Артикул:
U60.H.24.20.48
1 ¥ = 10.73 ₽
Выбор валюты
Заказать
Заказать
Ø500
Размеры рабочего стола, мм
150 - 570
Расстояние от шпинделя до поверхности стола, мм
24
Мощность двигателя шпинделя, кВт
20000
Макс. скорость вращения шпинделя, об/мин
HNC
Система управления
| № п/п | Наименование | Примечание | Количество |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||
| 1 | Система ЧПУ |
HNC-848D |
1 комп. |
| 2 |
Двигатель шпинделя |
24 кВт |
1 шт. |
| 3 | Шпиндель | HSK-A63 |
1 шт. |
| 4 | Электро-шпиндель (мотор-шпиндель) | 20000 об/мин |
1 шт. |
| 5 |
Водяное охлаждение шпинделя |
Включено в стоимость |
1 шт. |
| 6 |
Рабочий стол |
Ø500 мм |
1 шт. |
| 7 | Система обдува детали (при обработке без СОЖ) |
Включено в стоимость |
1 комп. |
| 8 | Система автоматической смены инструмента | 48 позиций |
1 комп. |
| 9 |
Линейные направляющие по осям X / Y / Z роликового типа |
HEIDENHAIN
|
1 комп. |
| 10 | Компоненты пневматической системы |
SMC (Япония) |
1 комп. |
| 11 | Пистолет для подачи СОЖ |
Включено в стоимость |
1 шт. |
| 12 | Пневматический пистолет |
Включено в стоимость |
1 шт. |
| 13 | Стружечный конвейер |
Включено в стоимость |
1 комп. |
| 14 | Кондиционер электрошкафа | Tongfei |
1 шт. |
| 15 |
Трансформатор |
380В / 50 Гц / 3 фазы |
1 шт. |
| 16 |
Светодиодное рабочее освещение |
Включено в стоимость |
1 шт. |
| 17 | Система автоматической смазки |
Liubian |
1 комп. |
| 18 | Индикатор состояния станка, 3-хцветный |
Включено в стоимость |
1 комп. |
|
19 |
Монтажный комплект |
Включено в стоимость |
1 комп. |
| 20 | Датчик измерения инструмента Renishaw TS27R | MARPOSS |
1 шт. |
| 21 | Датчик измерения заготовки Renishaw OMP40 | Renishaw (Великобритания) |
1 шт. |
| 22 |
Пакет коррекции центра по пяти осям |
Renishaw (включая 3D-датчики) |
1 шт. |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |||
| 23 |
Система предотвращения столкновений по пяти осям |
- |
- |
| 24 | Инструментальный магазин на 60 поз. с конусом хвостовика инструмента HSKA63-60T | - |
- |
| 25 |
Лазерный датчик привязки инструмента |
Hexagon или Blum |
- |
| 26 |
Автоматические потолочные компоненты (крыша) кабинетной защиты |
- |
- |
| 27 |
Система удаления масляного тумана (коллектор) |
- |
- |
| 28 |
СОЖ высокого давления через электро-шпиндель (HSKA63-20000) на 30/50/70 бар |
- |
- |
| 29 |
Защитная блокировка дверей |
- |
- |
| 30 |
Автоматическая дверь |
- |
- |
| 31 | Система очистки СОЖ с ленточным бумажным фильтром | - |
- |
Общие параметры
Бренд
MetalCraft
Модель станка
U60
Система ЧПУ
HNC
Количество осей
5
Потребляемая мощность, кВт
35
Перемещение
Ход по оси X / Y / Z, мм
600 / 910 / 450
Ход по оси A / C, °
±120° / 360°
Ускоренная подача по оси X / Y / Z, м/мин
40 / 40 / 40
Крутящий момент, Нм
57.3
Расстояние от шпинделя до поверхности стола, мм
150 - 570
Точность
Точность позиционирования по осям X / Y / Z, мм
±0.008 / ±0.008 / ±0.007
Точность позиционирования по осям A / C, сек
8" / 8"
Повторяемость по осям X / Y / Z, мм
±0.005 / ±0.005 / ±0.004
Повторяемость по осям A / C, сек
5" / 5"
Рабочий стол
Размеры рабочего стола, мм
Ø500
Макс. вес заготовки, кг
300
Шпиндель
Мощность двигателя шпинделя, кВт
24
Конус шпинделя
HSK-A63
Макс. скорость вращения шпинделя, об/мин
20000
Револьверная головка
Количество инструментов
48
Макс. диаметр инструмента, мм
Ø80 / Ø120
Макс. вес инструмента, кг
8
Время смены инструмента, сек
5
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
5100 x 4200 x 3100 (c конвейером)
Масса станка, кг
13000

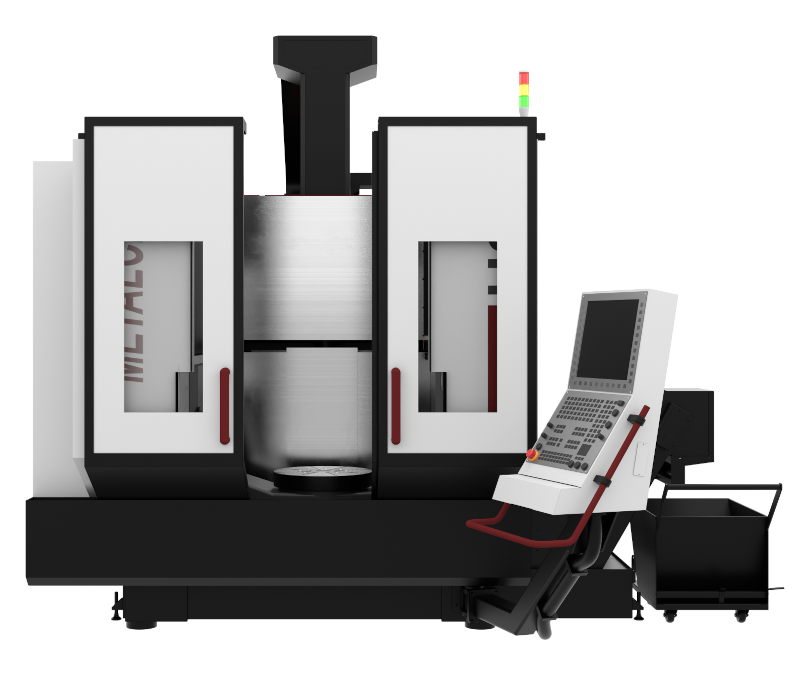

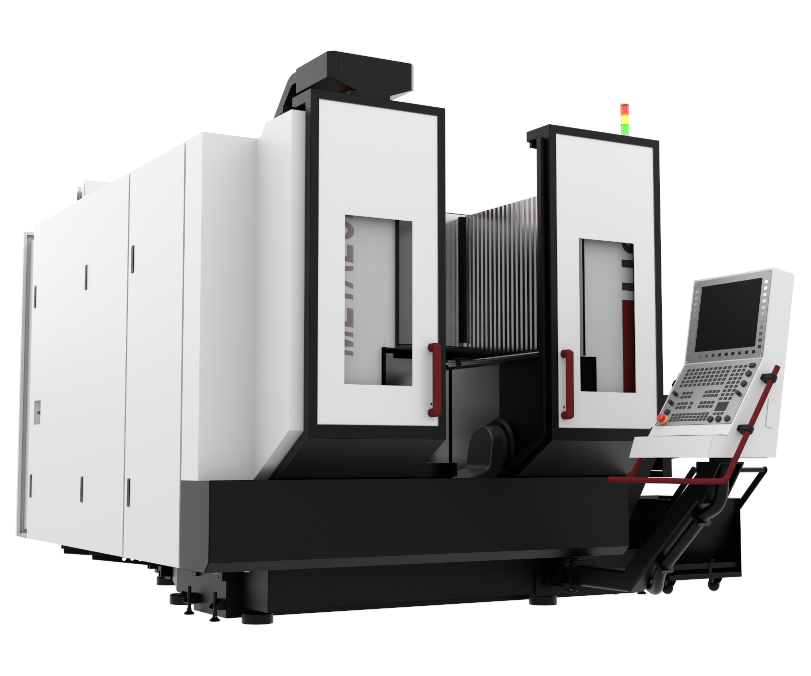

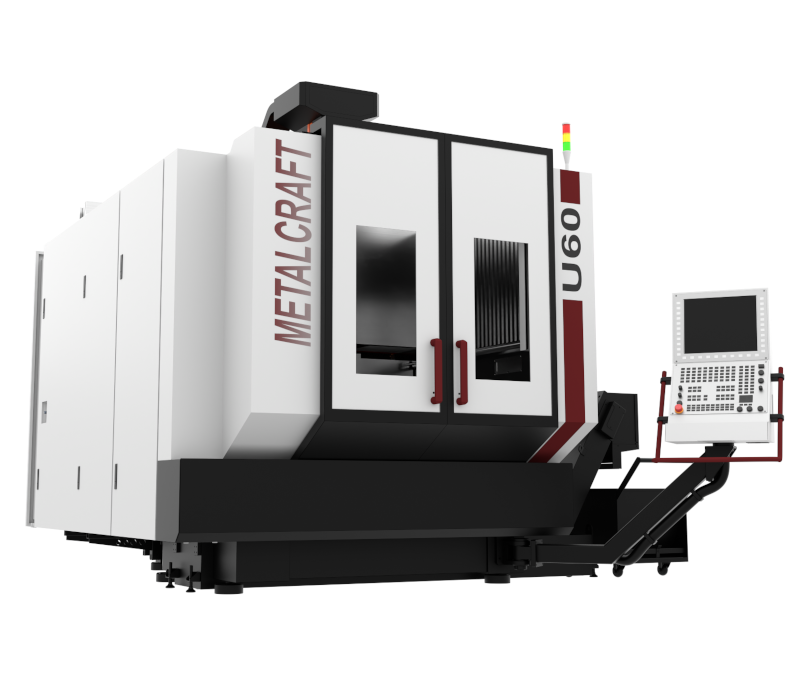

Пяти-координатный фрезерный обрабатывающий центр с ЧПУ модели U60, имеющий портальную компоновку, адаптирован к высокопроизводительным и гибким требованиям обработки и реализует точную и эффективную обработку прецизионных деталей. Станок широко используется в автомобильной и авиационной промышленности, производстве пресс-форм, производстве промышленного оборудовании и других областях обработки прецизионных деталей.
• Станок имеет конструкцию портально-кранового типа, а его станина представляет собой цельный тип, изготовленный из модифицируемого чугуна с высокими техническими характеристиками.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.
Особенности станка:
Модель U60 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.

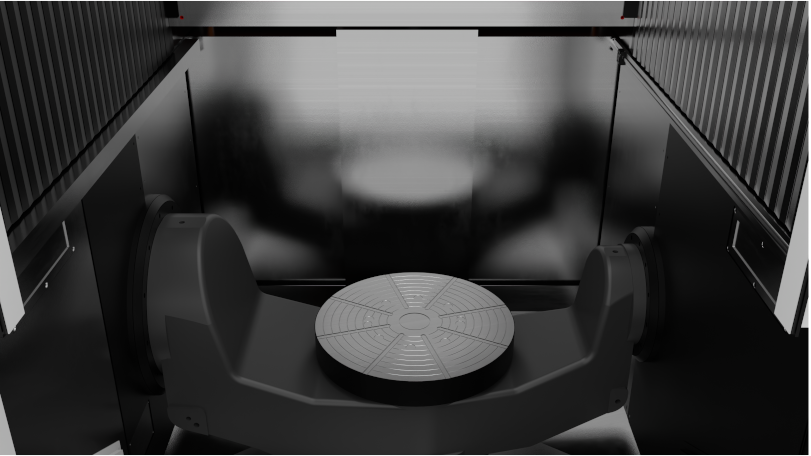

Станок оснащен немецкой передовой технологией изготовления шпинделя, высокопрочной и высокомоментной зубчатой передачей наклонно-поворотного стола по осям - A/C. Передача по оси A более жесткая, а сервосистема двигателя имеет высокую стабильность. На оси C используется прямой привод двигателя с крутящим моментом, обеспечивающий лучший динамический отклик и точность вращения.
Кроме того, он сочетает в себе точный анализ и оптимизацию конструкции станины, что позволяет легко справляться с требованиями высокоскоростной, эффективной и высокоточной обработки различных материалов.
• Станок имеет конструкцию портально-кранового типа, а его станина представляет собой цельный тип, изготовленный из модифицируемого чугуна с высокими техническими характеристиками.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.
Особенности станка:
Модель U60 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
Станок оснащен немецкой передовой технологией изготовления шпинделя, высокопрочной и высокомоментной зубчатой передачей наклонно-поворотного стола по осям - A/C. Передача по оси A более жесткая, а сервосистема двигателя имеет высокую стабильность. На оси C используется прямой привод двигателя с крутящим моментом, обеспечивающий лучший динамический отклик и точность вращения.
Кроме того, он сочетает в себе точный анализ и оптимизацию конструкции станины, что позволяет легко справляться с требованиями высокоскоростной, эффективной и высокоточной обработки различных материалов.
