Система обозначения фрезерных станков MetalCraft
|
VMC855. |
F. |
11/15. |
10. |
20. |
T. |
D. |
P |
|
1 |
2 |
3 |
4 |
5 |
6 | 7 |
8 |
- Серия станка: VMC855; VMC1160; VMC1370; VMC1580
- Система ЧПУ: F - Fanuc; S - Siemens; H - HNC.
- Мощность шпинделя: 11/15 - 11/15 кВт; 15/18 - 15/18 кВт; 15 / 22.5 - 15 / 22.5 кВт; и т.д.
- Макс. скорость вращения шпинделя: 8 - 8000 об/мин; 10 - 10000 об/мин; 12 - 12000 об/мин.
- Давление подачи СОЖ через шпиндель: 20 - 20 бар; 30 - 30 бар.
- В комплекте с датчиком измерения инструмента (Renishaw TS27R)
- В комплекте с датчиком измерения детали (Renishaw OMP40)
- Четвертая ось: P - подготовка под 4-ю ось; 4 - в комплекте с поворотным столом TJR255.
Фрезерные обрабатывающие центры с ЧПУ
Обрабатывающие центры с ЧПУ для фрезерных работ представляют собой ключевую составляющую современных промышленных процессов. Эти устройства обеспечивают значительное повышение производительности и точности обработки различных материалов, что играет важную роль при изготовлении изделий с повышенными стандартами качества.
|

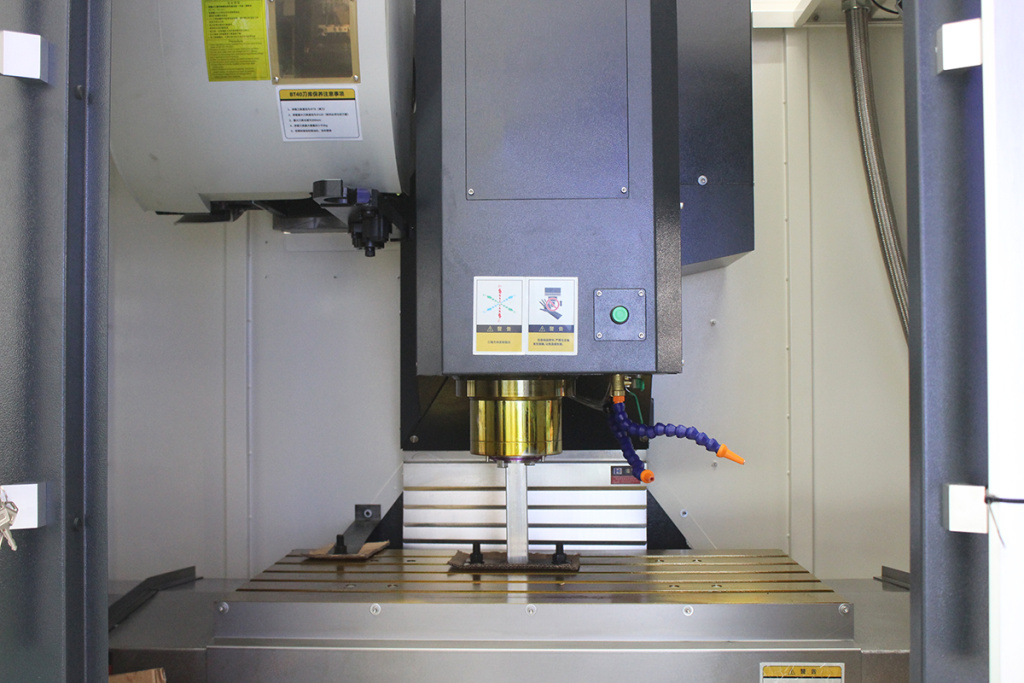

| Зона обработки фрезерных ОЦ |
Трехосевые и четырехосевые станки
Фрезерное оборудование может отличаться количеством управляемых осей. Чаще всего встречаются модели с тремя и четырьмя управляемыми осями.
Трехосевые станки позволяют осуществлять перемещение рабочего стола и инструмента по трем основным осям: X, Y и Z. Это дает возможность производить комплексную обработку заготовки со всех сторон. Такие станки широко применяются в мелкосерийном и единичном производстве, где требуется высокая гибкость и универсальность.
Четырехосевые станки добавляют к трехосевой конфигурации четвертую ось вращения, которая может быть реализована как поворотное устройство стола или головки инструмента. Это позволяет обрабатывать сложные поверхности и выполнять операции, требующие дополнительного контроля угловых положений. Станки с четырьмя осями широко используются в сферах, требующих изготовления высокоточных и сложных компонентов, таких как аэрокосмическая отрасль.
Преимущества вертикальных фрезерных ОЦ с числовым программным управлением
Вертикально-фрезерные обрабатывающие центры с числовым программным управлением (ЧПУ) предоставляют пользователям целый ряд значительных преимуществ, способствующих повышению эффективности производственных процессов. Вот некоторые из ключевых аспектов, которые делают использование данных станков столь привлекательным:
Превосходная точность и безупречное качество обработки
Благодаря внедрению числового программного управления, обеспечивается максимально точное выполнение всех технологических операций. Это особенно ценно при производстве деталей, для которых установлены строгие требования к допускам. Такой уровень точности практически исключает появление дефектов и брака, что гарантирует соответствие готовой продукции самым высоким стандартам качества.
Полная автоматизация производственного цикла
Возможность программирования операций открывает путь к полной автоматизации производственных процессов. Это не только снижает вероятность человеческих ошибок, но и значительно повышает общую производительность предприятия. Операторы могут сосредоточиться на контроле и мониторинге оборудования, вместо рутинного участия в каждом этапе обработки.
Широкий функционал
Данные станки способны выполнять разнообразные технологические задачи, начиная от простого фрезерования и заканчивая сложными операциями, такими как сверление, расточка, нарезка резьбы и многое другое. Такая универсальность позволяет использовать одно устройство для решения широкого спектра производственных задач, экономя ресурсы и пространство на предприятии.
Оптимизация временных затрат и экономия ресурсов
Автоматизированные процессы и высокая точность обработки способствуют значительному снижению времени, необходимого для производства каждой единицы продукции. Кроме того, уменьшается расход материалов, так как обработка происходит с минимальным количеством отходов. Это ведет к общей экономии средств и увеличению рентабельности производства.
Простота эксплуатации
Современные модели станков оснащены интуитивно понятными интерфейсами и удобными системами управления. Это облегчает работу операторов, позволяя им быстро освоить все необходимые навыки без длительного обучения. Более того, встроенные системы диагностики и предупреждения об ошибках помогают избежать незапланированных простоев и минимизировать риски аварийных ситуаций.
Таким образом, применение вертикально-фрезерных обрабатывающих центров с ЧПУ становится ключевым фактором успеха для любого современного промышленного предприятия, стремящегося к максимальной эффективности, надежности и качеству выпускаемой продукции.
Особенности станков VMC MetalCraft
Станки VMC MetalCraft представлены двумя моделями: VMC855 и VMC1160. Данные станки различаются размерами и функционалом, что позволяет выбрать оптимальный вариант под конкретные задачи и избежать ненужных расходов на невостребованные функции.
|
|

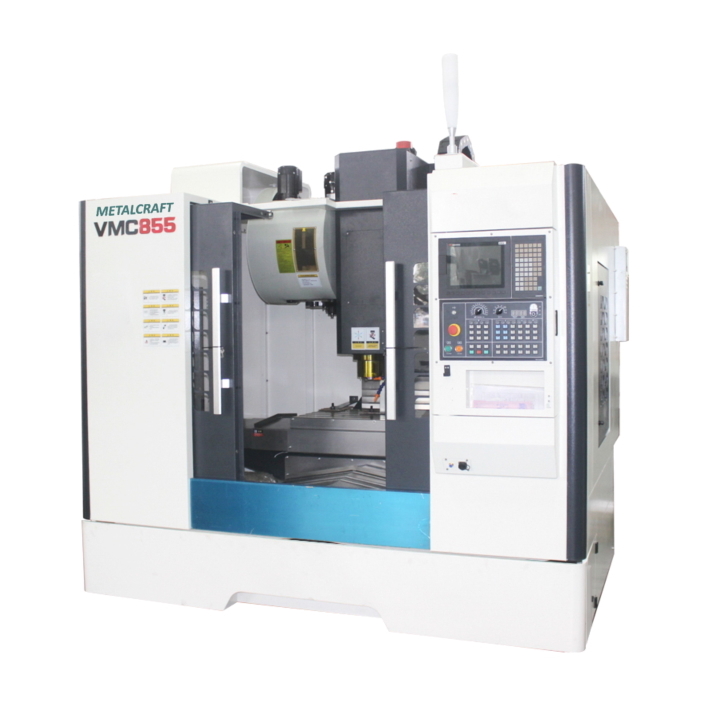

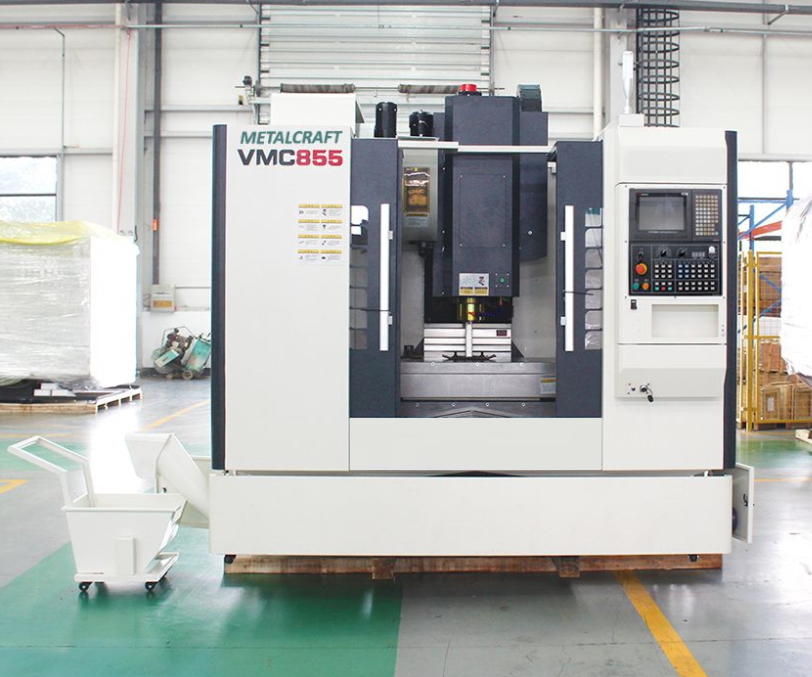

| VMC855 MetalCraft | VMC1160 MetalCraft |
Станки этой серии выделяются богатым набором стандартных функций, который включает в себя систему диалогового программирования, воздушную систему охлаждения заготовки, масляное охлаждение шпинделя, а также возможность подачи смазочно-охлаждающих жидкостей непосредственно через шпиндель. В зависимости от потребностей заказчика, на них могут устанавливаться различные системы числового программного управления (ЧПУ), такие как HNC-818D (китайского производства), Fanuc 0i Mf(5) (выпускаемые в Японии) и Siemens 828D (немецкого происхождения). Все эти системы характеризуются широким спектром возможностей для программирования и удобны в управлении благодаря продуманному интерфейсу.
Оборудование линейки VMC MetalCraft отличается использованием оригинальных комплектующих высокого класса. Так, шариковые подшипники для винтовых передач и шпинделя поставляются компанией NSK (Япония), а роликовые линейные направляющие по осям X/Y/Z – компаниями Hiwin и PMI (Тайвань). Основные элементы пневмостистем произведены японской фирмой SMC, тогда как за электрооборудование отвечают компоненты Schneider Electric (Франция) или их качественные аналоги.
Помимо этого, станки могут быть доукомплектованы такими полезными аксессуарами, как датчики измерения инструментов TS27R и датчики измерения заготовок OMP40, оба от британской компании Renishaw. Это оборудование помогает повысить точность измерений и контроль над производственным процессом, обеспечивая стабильно высокое качество конечной продукции.
|
|
|

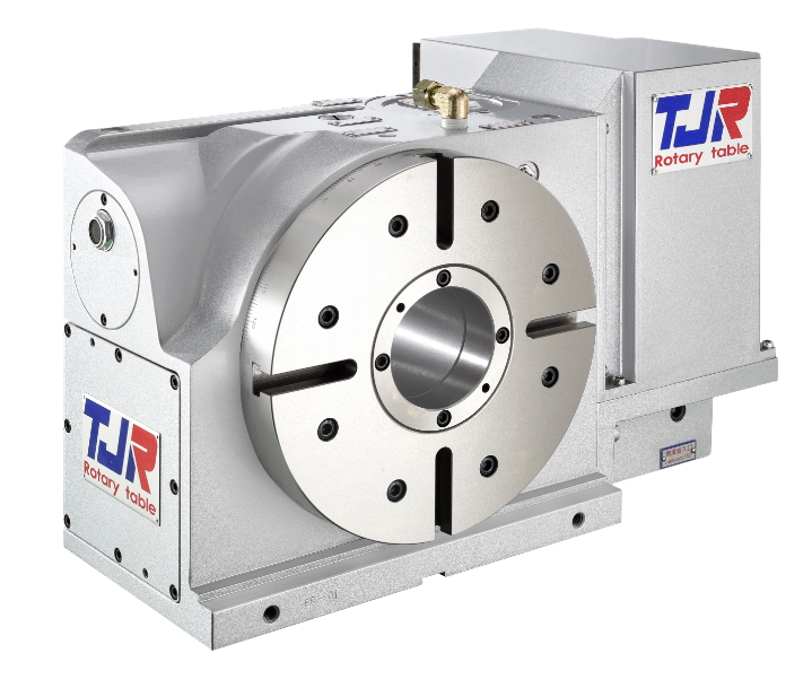

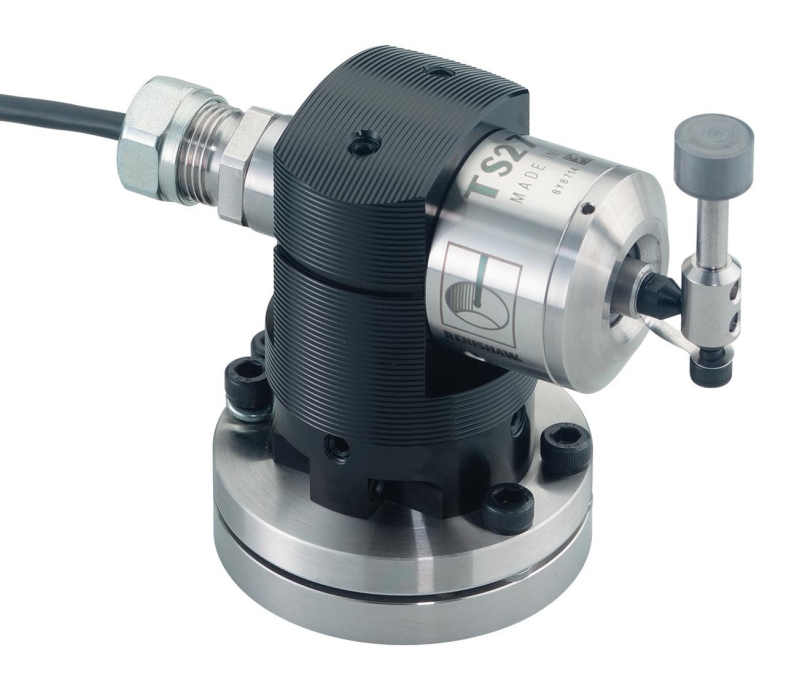

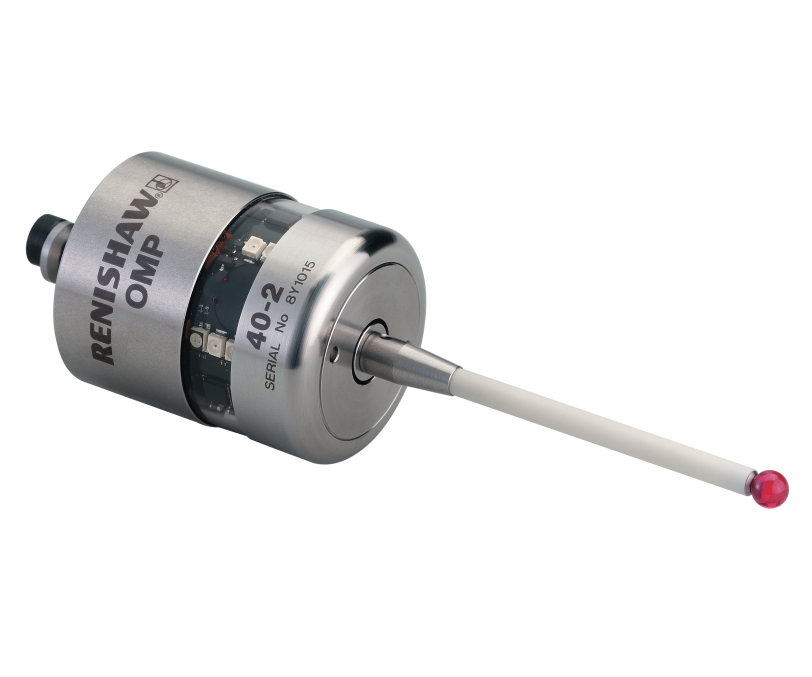

| Датчик измерения инcтрумента RenishawTS27R | Датчик измерения детали Renishaw OMP40 | Гидравлический поворотный стол TJR (4 ось) |
Заключение
Фрезерные ОЦ с ЧПУ являются важным инструментом для увеличения производительности и улучшения качества продукции. Решение о выборе между трехосевыми и четырехосевыми станками определяется конкретными задачами и потребностями производства. Станки VMC MetalCraft отличаются высокой точностью, многофункциональностью и удобством эксплуатации, что делает их идеальным вариантом для множества промышленных компаний.
