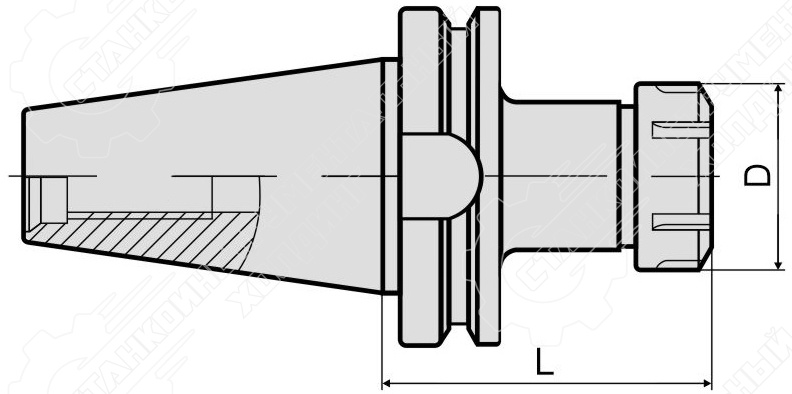

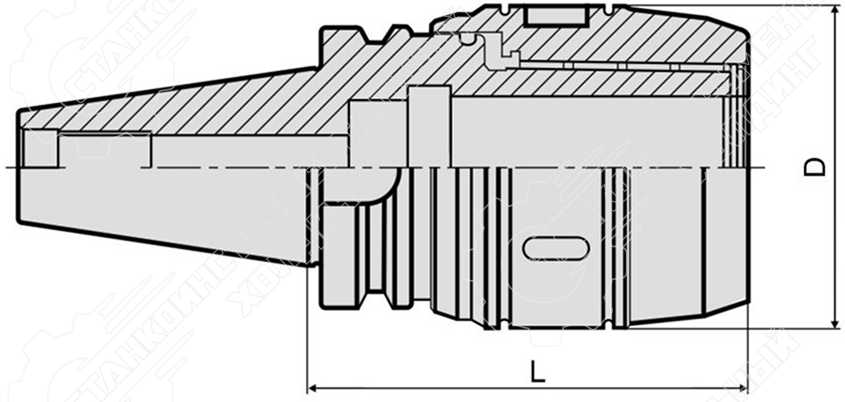

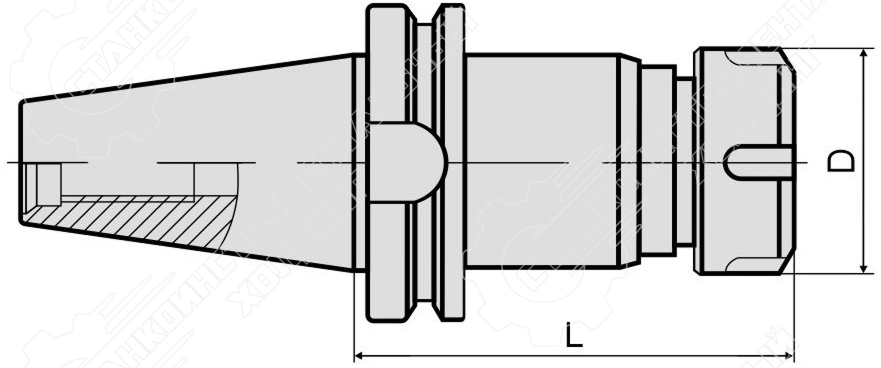

Фрезерные патроны (оправки) предназначены для фиксации режущего инструмента и передачи на него крутящего момента. Патроны с хвостовиком конусностью 7:24 BT (MAS 403, JIS B 6339) используются в сверлильных и фрезерных станках. Корпус патрона BT имеет канавку для захвата манипулятором, что позволяет его использовать в станках с автоматической сменой инструмента (ЧПУ). Оправки исполнения BT-ER осуществляют фиксацию режущего инструмента с цилиндрическим хвостовиком при помощи зажимных цанг типа ER, соответствующих стандарту DIN 6499. В каталоге представлены фрезерные патроны BT-ER с различными размерами хвостовиков (BT30, BT40 и BT50) и вариантами исполнения (длина вылета от шпинделя, размер цанги).
| Модель | Тип хвостовика | Размер цанги | Диаметр D, мм | Длина L, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|
| BT40 | ER8 | 12 | 50 | MetalCraft |
2 592 ₽/шт
|
Статические инструментальные блоки VDI серии THA-B1 используются для фиксации токарных державок (резцов) и применяются для радиальной, продольной наружной обработки. Исполнение держателя B1: правое, укороченное, основная опорная поверхность расположена ниже оси вращения шпинделя. Подача СОЖ осуществляется непосредственно в зону резания через специальный внутренний канал. Хвостовик DIN 69880 обеспечивает надежную фиксацию держателя VDI в револьверной головке станка.
| Модель | B1, мм | B2, мм | B3, мм | D1, мм | H1, мм | H2, мм | H3, мм | L1, мм | L2, мм | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 70 | 35 | 10 | 30 | 20/16 | 28 | 38 | 22 | 40 |
Цена по запросу
|
||
| 85 | 42.5 | 12.5 | 40 | 25/20 | 32.5 | 48 | 22 | 44 |
8 437 ₽/шт
|
||
| 42 | 23 | 5 | 16 | 12 | 20 | 22 | 13 | 24 |
6 311 ₽/шт
|
||
| 42 | 23 | 5 | 16 | 12 | 20 | 22 | 13 | 24 |
5 302 ₽/шт
|
Кулачки сырые (незакаленные) типа SJ предназначены для растачивания в соответствии с геометрией фиксируемой детали, что позволяет получить высокую повторяемость и значительно снизить биение в процессе обработки. Применяются в гидравлических патронах диаметром 4", 5", 6", 8", 10", 12" 15", 18".
| Модель | S1, мм | S2, мм | S3, мм | S4, мм | S5, мм | S6, мм | S7, мм | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| - | - | - | - | - | - | - |
Цена по запросу
|
||
| - | - | - | - | - | - | - |
Цена по запросу
|
||
| 49.5 | 23 | 23 | 10 | 5 | Ø9/Ø13.8х9 | 14 |
1 475 ₽/шт
|
||
| 49.5 | 23 | 23 | 10 | 5 | Ø9/Ø13.8х9 | 14 |
1 475 ₽/шт
|
||
| 51 | 23 | 23 | 10 | 4 | Ø9/Ø13.8х9 | 14 |
4 986 ₽/шт
|
||
| 49.5 | 23 | 23 | 10 | 5 | Ø9/Ø13.8х9 | 14 |
1 389 ₽/шт
|
||
| 51 | 23 | 23 | 10 | 4 | Ø9/Ø13.8х9 | 14 |
4 343 ₽/шт
|
||
| 54 | 25 | 30 | 10 | 5 | Ø9/Ø13.5x21 | 14 |
1 475 ₽/шт
|
||
| 54 | 25 | 30 | 10 | 5 | Ø9/Ø13.5x21 | 14 |
1 475 ₽/шт
|
||
| 62 | 23 | 27 | 10 | 4 | 17 | 14 |
6 232 ₽/шт
|
||
| 54 | 25 | 30 | 10 | 5 | Ø9/Ø13.5x21 | 14 |
1 389 ₽/шт
|
||
| 62 | 23 | 27 | 10 | 4 | 17 | 14 |
3 641 ₽/шт
|
||
| 73 | 31 | 36 | 12 | 5 | Ø11/Ø17x23 | 20 |
1 547 ₽/шт
|
Переходные втулки для резьбонарезных цанг метчиков предназначены для перехода с головки GT на GT.
| Модель | Диаметр D, мм | Диаметр d, мм | Диаметр D1, мм | Длина L, мм | H, мм | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|
| 30 | 19 | 48 | 36 | 16976 |
1 080 ₽/шт
|
Трехкулачковые токарные патроны серии K11 обеспечивают надежный зажим заготовки цилиндрической или шестигранной формы на шпинделе станка. В основе работы токарного патрона K11 лежит самоцентрирующийся механизм спирально-реечного типа с цельными кулачками. Тип посадки патрона - цилиндрический через переходной фланец (ГОСТ 24351, DIN 6350). Корпус патрона изготовлен из серого чугуна (HT300), кулачки - из легированной стали (20CrMnTi). В моделях K11-A используются двусторонние токарные кулачки, соответствующие стандарту ISO 3442.
| Модель | D, мм | D1, мм | D2, мм | D3, мм | H, мм | h, мм | H1, мм | H2, мм | S, мм | z-d | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 55 | 66 | 16 | 66 | 3.5 | 50 | - | 8 | 3 x M6 |
5 649 ₽/шт
|
||
| 100 | 72 | 84 | 22 | 74.5 | 3.5 | 55 | - | 8 | 3 x M8 |
6 249 ₽/шт
|
||
| 125 | 95 | 108 | 30 | 84 | 4 | 58 | - | 10 | 3 x M8 |
7 070 ₽/шт
|
||
| 160 | 130 | 142 | 40 | 95 | 5 | 65 | - | 10 | 3 x M8 |
10 589 ₽/шт
|
||
| 200 | 165 | 180 | 65 | 109 | 5 | 75 | - | 12 | 3 x M10 |
13 798 ₽/шт
|
||
| 160 | 130 | 142 | 40 | 17030 | 5 | 65 | - | 10 | 3 x M8 |
10 100 ₽/шт
|
||
| 250 | 206 | 226 | 80 | 120 | 5 | 80 | - | 12 | 3 x M12 |
18 747 ₽/шт
|
||
| 315 | 260 | 285 | 100 | 147 | 6 | 90 | - | 14 | 3 x M16 |
42 478 ₽/шт
|
||
| 315 | 260 | 285 | 100 | 153 | 6 | 90 | 95 | 14 | 3 x M16 |
43 631 ₽/шт
|
||
| 315 | 260 | 285 | 100 | 153 | 6 | 90 | 95 | 14 | 3 x M16 |
45 288 ₽/шт
|
||
| 325 | 272 | 296 | 100 | 153.5 | 12 | 96 | - | 13 | 3 x M16 |
43 743 ₽/шт
|
||
| 380 | 325 | 350 | 135 | 155.7 | 6 | 98 | - | 14 | 3 x M16 |
58 071 ₽/шт
|
Упорный полуцентр серии предназначен для фиксации и точного базирования заготовки при токарной обработке на низкоскоростных режимах резания. Представляет собой монолитную (невращающуюся) конструкцию, состоящую из хвостовика в виде конуса Морзе и конусовидного упора. Лыска (вырез) на рабочем конусе упора позволяет подвести режущий инструмент максимально близко к центру обрабатываемой заготовки со стороны торца. Токарные полуцентры изготовлены из закаленной легированной стали с точностью 0,010 мм.
| Модель | Наименование | Конус Морзе | D, мм | L, мм | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|
| Центр упорный, конус Морзе 5 | MT5 | 44.399 | 200 |
1 524 ₽/шт
|
||
| Центр упорный, конус Морзе 4 | MT4 | 31.267 | 160 |
554 ₽/шт
|
||
| Центр упорный, конус Морзе 3 | MT3 | 23.825 | 125 |
328 ₽/шт
|
||
| Центр упорный, конус Морзе 2 | MT2 | 17.78 | 100 |
328 ₽/шт
|
||
| Центр упорный, конус Морзе 1 | MT1 | 12.065 | 80 |
328 ₽/шт
|
