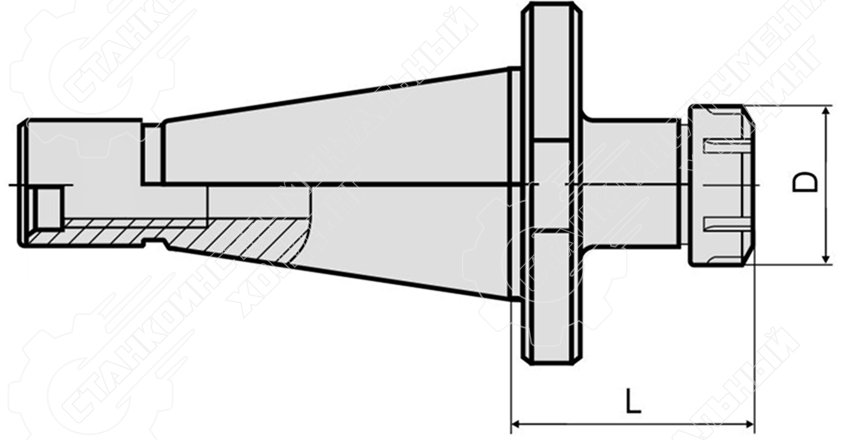

NT-ER (для цанг ER)
Фрезерные патроны (оправки) предназначены для фиксации режущего инструмента и передачи на него крутящего момента. Патроны с хвостовиком конусностью 7:24 NT (DIN 2080, ISO 7388/1) используются в универсальных станках с ручной сменой инструмента. Оправки исполнения NT-ER осуществляют фиксацию режущего инструмента с цилиндрическим хвостовиком при помощи зажимных цанг типа ER, соответствующих стандарту DIN 6499. В нашем каталоге представлен большой выбор патронов с различными хвостовиками (NT40, NT50) и длиной вылета от шпинделя, что позволит вам легко и быстро подобрать нужную оснастку.
| Модель | Бренд | Тип хвостовика | Размер цанги | Диаметр D, мм | Длина L, мм | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|
| Zegyo | NT30 | ER16 | 28 | 63 |
2 437 ₽/шт
|
||
| Zegyo | NT30 | ER20 | 34 | 60 |
2 437 ₽/шт
|
||
| Zegyo | NT30 | ER25 | 42 | 63 |
2 337 ₽/шт
|
||
| Zegyo | NT30 | ER32 | 50 | 60 |
2 165 ₽/шт
|
||
| Zegyo | NT30 | ER32 | 50 | 70 |
2 084 ₽/шт
|
||
| OLICNC | NT30 | ER32 | 50 | 70 |
3 727 ₽/шт
|
||
| Zegyo | NT40 | ER16 | 28 | 70 |
2 491 ₽/шт
|
||
| Zegyo | NT40 | ER20 | 34 | 60 |
2 756 ₽/шт
|
||
| Zegyo | NT40 | ER20 | 34 | 70 |
2 291 ₽/шт
|
||
| Zegyo | NT40 | ER25 | 42 | 60 |
2 283 ₽/шт
|
||
| Zegyo | NT40 | ER32 | 50 | 60 |
2 491 ₽/шт
|
||
| Zegyo | NT40 | ER32 | 50 | 70 |
2 499 ₽/шт
|
||
| Zegyo | NT40 | ER32 | 50 | 100 |
2 544 ₽/шт
|
||
| Zegyo | NT40 | ER40 | 63 | 70 |
2 544 ₽/шт
|
||
| Zegyo | NT40 | ER40 | 63 | 100 |
2 740 ₽/шт
|
||
| Zegyo | NT50 | ER25 | 42 | 80 |
4 262 ₽/шт
|
||
| Zegyo | NT50 | ER25 | 42 | 100 |
4 262 ₽/шт
|
||
| Zegyo | NT50 | ER32 | 50 | 60 |
4 711 ₽/шт
|
||
| Zegyo | NT50 | ER32 | 50 | 70 |
4 638 ₽/шт
|
||
| Zegyo | NT50 | ER32 | 50 | 80 |
4 656 ₽/шт
|
||
| Zegyo | NT50 | ER32 | 50 | 100 |
4 658 ₽/шт
|
||
| Zegyo | NT50 | ER40 | 63 | 70 |
4 860 ₽/шт
|
||
| Zegyo | NT50 | ER40 | 63 | 80 |
4 895 ₽/шт
|
||
| Zegyo | NT50 | ER40 | 63 | 100 |
4 878 ₽/шт
|
||
| Zegyo | NT50 | ER40 | 63 | 160 |
5 004 ₽/шт
|

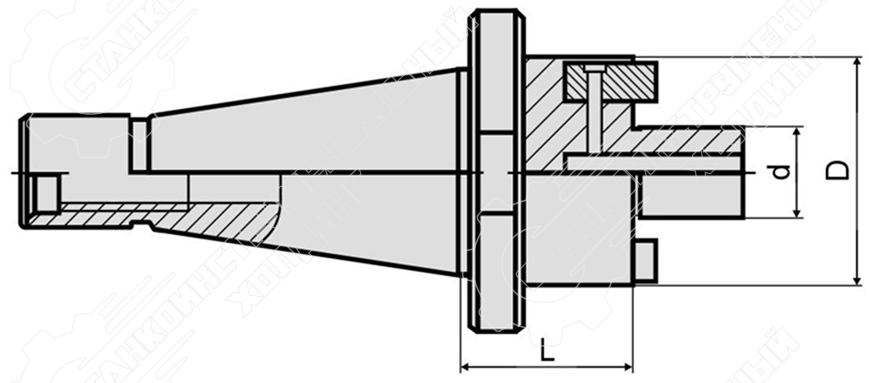

NT-FMB (для насадных фрез)
Фрезерный патрон NT-FMB предназначен для фиксации торцевой насадной фрезы и передачи на нее крутящего момента. Патроны с хвостовиком конусностью 7:24 NT (DIN 2080, ISO 7388/1) используются в универсальных станках с ручной сменой инструмента. В нашем каталоге представлены оправки NT-FMB в различном исполнении, отличающихся размером хвостовика (NT40, NT50), посадочным диаметром фрезы (FMB16, FMB22, FMB27, FMB32, FMB40, FMB60) и длиной вылета от шпинделя станка.
| Модель | Тип хвостовика | Диаметр D, мм | Диаметр d, мм | Длина L, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|
| NT40 | 48 | 22 | 146.4 | Zegyo |
2 591 ₽/шт
|
||
| NT40 | 48 | 22 | 156.4 | Zegyo |
2 591 ₽/шт
|
||
| NT40 | 60 | 27 | 148.4 | Zegyo |
2 493 ₽/шт
|
||
| NT40 | 60 | 27 | 158.4 | Zegyo |
2 591 ₽/шт
|
||
| NT40 | 60 | 27 | 173.4 | Zegyo |
2 529 ₽/шт
|
||
| NT40 | 62 | 32 | 165.4 | Zegyo |
2 565 ₽/шт
|
||
| NT40 | 62 | 32 | 165.4 | OLICNC |
3 169 ₽/шт
|
||
| NT40 | 74 | 40 | 178.4 | Zegyo |
2 569 ₽/шт
|
||
| NT50 | 48 | 22 | 40 | Zegyo |
4 321 ₽/шт
|
||
| NT50 | 48 | 22 | 184.8 | OLICNC |
12 663 ₽/шт
|
||
| NT50 | 48 | 22 | 194.8 | Zegyo |
4 588 ₽/шт
|
||
| NT50 | 48 | 22 | 244.8 | Zegyo |
4 911 ₽/шт
|
||
| NT50 | 60 | 27 | 191.8 | Zegyo |
4 523 ₽/шт
|
||
| NT50 | 60 | 27 | 196.8 | Zegyo |
4 626 ₽/шт
|
||
| NT50 | 60 | 27 | 206.8 | Zegyo |
5 204 ₽/шт
|
||
| NT50 | 60 | 27 | 246.8 | Zegyo |
4 574 ₽/шт
|
||
| NT50 | 62 | 32 | 208.8 | Zegyo |
4 526 ₽/шт
|
||
| NT50 | 62 | 32 | 248.8 | Zegyo |
4 591 ₽/шт
|
||
| NT50 | 78 | 40 | 211.8 | Zegyo |
4 170 ₽/шт
|
||
| NT50 | 78 | 40 | 251.8 | Zegyo |
4 655 ₽/шт
|

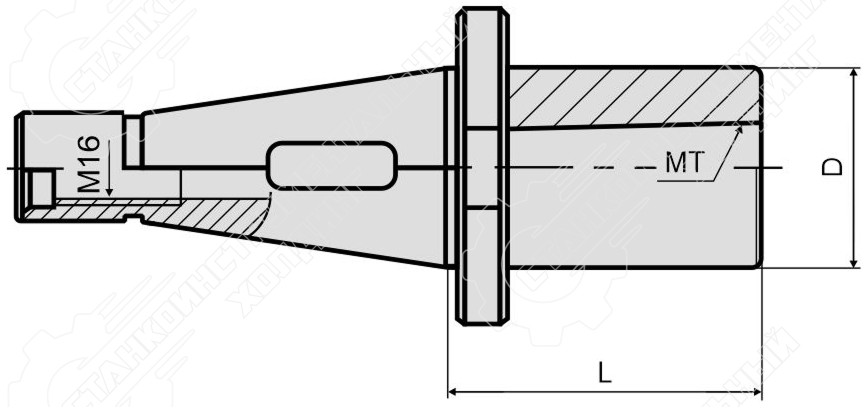

NT-MTA (конус Морзе с лапкой)
Патроны NT-MTA предназначены для фиксации сверл с хвостовиком Морзе (конусность 1:19~1:20 / DIN 228, ISO 296) в исполнении MTA с лапкой. Крепление режущего инструмента в оправке осуществляется благодаря заклиниванию лапки, демонтаж производится при помощи специального инструмента - выколотки. В каталоге представлены патроны в различном исполнении, позволяющие осуществить надежную фиксацию инструмента с хвостовиком Морзе различного размера: MTA2, MTA3 или MTA4.
| Модель | Тип хвостовика |
Тип хвостовика инструмента |
Диаметр D, мм | Длина L, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|
| NT40 | MTA1 | 25 | 45 | Zegyo |
1 812 ₽/шт
|
||
| NT40 | MTA2 | 32 | 50 | Zegyo |
2 256 ₽/шт
|
||
| NT40 | MTA3 | 40 | 60 | Zegyo |
1 773 ₽/шт
|
||
| NT40 | MTA3 | 40 | 65 | Zegyo |
2 256 ₽/шт
|
||
| NT40 | MTA3 | 40 | 65 | OLICNC |
8 304 ₽/шт
|
||
| NT40 | MTA3 | 40 | 70 | Zegyo |
2 274 ₽/шт
|
||
| NT40 | MTA4 | 48 | 90 | Zegyo |
2 367 ₽/шт
|
||
| NT50 | MTA2 | 32 | 45 | Zegyo |
5 017 ₽/шт
|
||
| NT50 | MTA3 | 40 | 60 | Zegyo |
4 722 ₽/шт
|
||
| NT50 | MTA4 | 48 | 90 | Zegyo |
4 688 ₽/шт
|
||
| NT50 | MTA4 | 48 | 95 | Zegyo |
4 770 ₽/шт
|
||
| NT50 | MTA5 | 61 | 105 | Zegyo |
4 847 ₽/шт
|
||
| NT40 | MTA2 | 32 | 60 | Zegyo |
2 165 ₽/шт
|

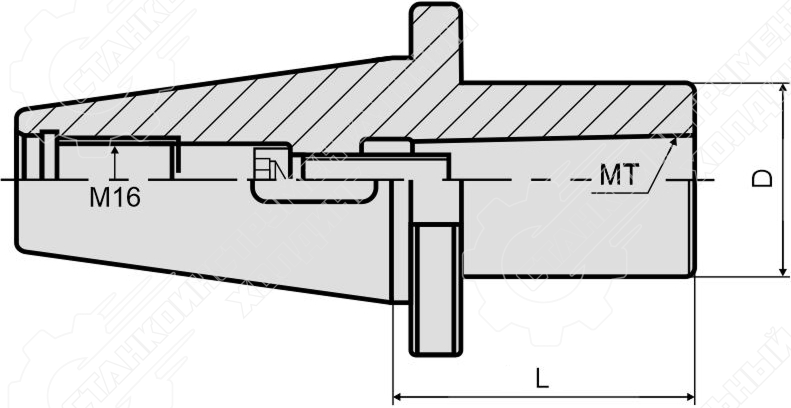

NT-MTB (конус Морзе с резьбовым отверстием)
Патроны NT-MTB предназначены для фиксации концевых фрез с хвостовиком Морзе (конусность 1:19~1:20 / DIN 228, ISO 296) в исполнении MTB с резьбовым отверстием. Для крепления режущего инструмента в корпусе патрона используется специальный удлиненный болт. В нашем каталоге представлены патроны в различном исполнении, позволяющие осуществить надежную фиксацию режущего инструмента с хвостовиком Морзе MTB2 и MTB4.
| Модель | Тип хвостовика |
Тип хвостовика инструмента |
Диаметр D, мм | Длина L, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|
| NT40 | MTB2 | 30 | 27 | Zegyo |
2 085 ₽/шт
|
||
| NT40 | MTB2 | 30 | 50 | Zegyo |
2 055 ₽/шт
|
||
| NT40 | MTB2 | 30 | 60 | Zegyo |
2 063 ₽/шт
|
||
| NT40 | MTB3 | 36 | 60 | Zegyo |
2 082 ₽/шт
|
||
| NT40 | MTB4 | 48 | 85 | Zegyo |
2 054 ₽/шт
|
||
| NT40 | MTB4 | 48 | 95 | Zegyo |
2 082 ₽/шт
|
||
| NT50 | MTB5 | - | - | OLICNC |
6 249 ₽/шт
|

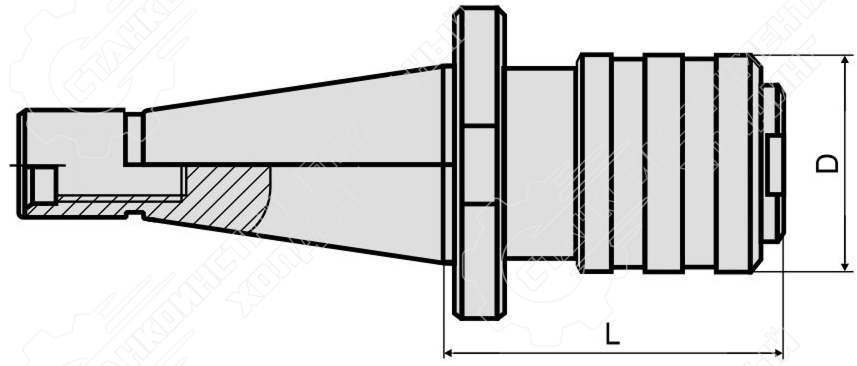

NT-GT (для резьбовых цанг GT12/24/42)
Фрезерные патроны NT-GT/WF (DIN 2080, ISO 7388/1) предназначены для фиксации машинно-ручных метчиков и применяются для нарезания резьбы в отверстиях глухого типа. Установка инструмента в корпус оправки осуществляется при помощи быстросменной цанги типа GT/TC, конструкция которой позволяет производить оперативную замену цанги в патроне без использования гайки и ключа. Оправка NT-GT/WF снабжена механизмом компенсации по длине, который позволяет увеличить срок службы режущего инструмента и получить высокое качество обработки. В нашем каталоге представлены модели резьбонарезных патронов с хвостовиками NT30, NT40, NT50 для быстросменных цанг GT12, GT24, GT42, TC312, TC820, TC1433.
| Модель | Тип хвостовика | Размер цанги | Диаметр D, мм | Диаметр d, мм | Длина L, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|
| NT40 | TC312 | 46 | 19 | 105 | Zegyo |
10 407 ₽/шт
|
||
| NT40 | GT12 | 46 | 19 | 110 | OLICNC |
12 162 ₽/шт
|
||
| NT40 | TC820 | 66 | 31 | 125 | Zegyo |
9 506 ₽ /шт
11 183 ₽
Скидка -15%
|
||
| NT40 | GT24 | 66 | 30 | 130 | OLICNC |
12 985 ₽/шт
|
||
| NT50 | TC820 | 66 | 31 | 130 | Zegyo |
13 664 ₽ /шт
16 075 ₽
Скидка -15%
|
| Модель | Бренд | Диаметр d, мм | Длина L, мм | Диаметр D, мм | Конус Морзе | Размер цанги | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|
| Zegyo | - | 63 | 28 | - | ER16 |
6 113 ₽/шт
|
||
| Zegyo | - | 63 | 42 | - | ER25 |
5 731 ₽/шт
|
||
| Zegyo | - | 63 | 42 | - | ER25 |
6 878 ₽/шт
|
||
| Zegyo | - | 60 | 50 | - | ER32 |
6 495 ₽/шт
|
||
| Zegyo | - | 60 | 50 | - | ER32 |
9 514 ₽/шт
|
||
| Zegyo | - | 70 | 28 | - | ER16 |
7 183 ₽/шт
|
||
| Zegyo | - | 70 | 34 | - | ER20 |
7 183 ₽/шт
|
||
| Zegyo | - | 70 | 42 | - | ER25 |
6 305 ₽/шт
|
||
| Zegyo | - | 70 | 42 | - | ER25 |
7 451 ₽/шт
|
||
| Zegyo | - | 70 | 50 | - | ER32 |
5 655 ₽/шт
|
||
| Zegyo | - | 70 | 50 | - | ER32 |
10 087 ₽/шт
|
||
| Zegyo | - | 80 | 63 | - | ER40 |
7 351 ₽/шт
|
||
| Zegyo | - | 80 | 63 | - | ER40 |
13 756 ₽/шт
|
| Модель | Бренд | Диаметр d, мм | Длина L, мм | Диаметр D, мм | Конус Морзе | Размер цанги | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|
| Zegyo | 19 | 105 | 46 | - | TC312 |
15 665 ₽/шт
|
||
| Zegyo | 31 | 125 | 66 | - | TC820 |
19 869 ₽/шт
|
||
| Zegyo | 19 | 110 | 46 | - | TC312 |
18 279 ₽/шт
|
||
| Zegyo | 31 | 130 | 66 | - | TC820 |
24 836 ₽/шт
|
