HSK

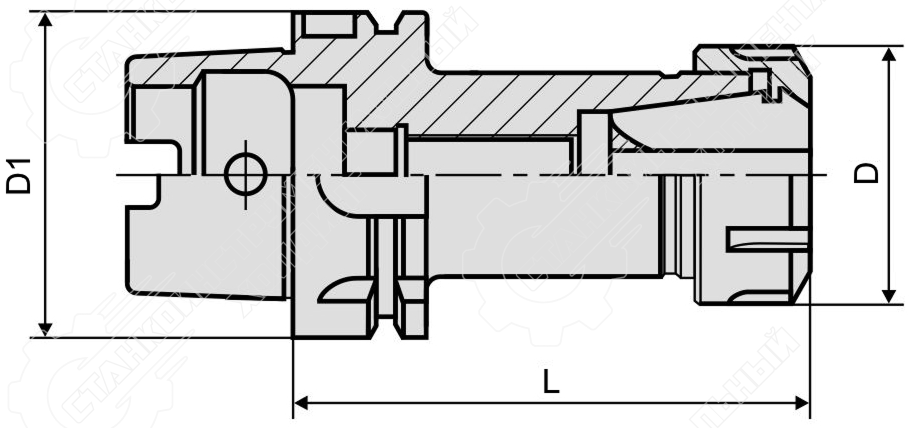

Фрезерные патроны (оправки) предназначены для фиксации режущего инструмента и передачи на него крутящего момента. Патроны с хвостовиком конусностью 1:10 HSK63A, HSK100A (DIN 69893, ISO 12164/1) обеспечивают высокую точность обработки и применяются в станках с ЧПУ на низкоскоростных режимах работы. Оправки исполнения HSK-ER осуществляют фиксацию режущего инструмента с прямым хвостовиком при помощи зажимных цанг типа ER, соответствующих стандарту DIN 6499. В шпинделе HSK реализована специальная система фиксации, благодаря которой установка патрона производится без использования штревельного болта.

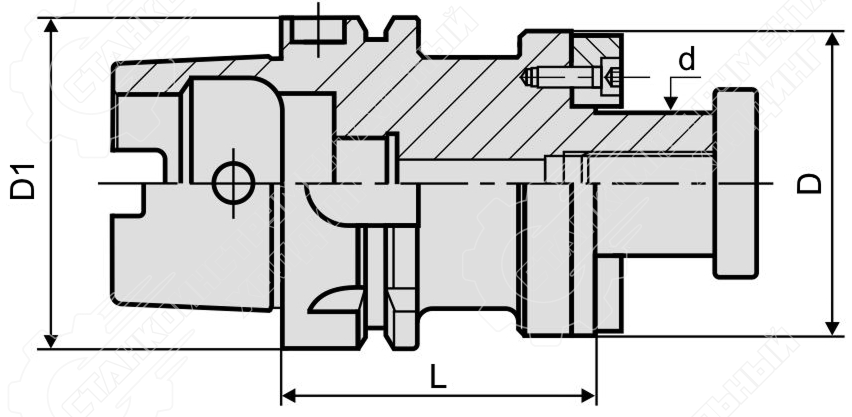

Фрезерные патроны HSK-FMB используются для фиксации торцевых насадных фрез. Патроны с хвостовиком конусностью 1:10 HSK (DIN 69893, ISO 12164/1) обеспечивают высокую точность обработки и применяются в станках с ЧПУ на низкоскоростных режимах работы. В шпинделе HSK реализована специальная система фиксации, благодаря которой установка патрона производится без использования штревельного болта. В каталоге представлены оправки HSK-FMB в различном исполнении, отличающихся размером хвостовика (HSK63A, HSK100A), посадочным диаметром фрезы (FMB16, FMB22, FMB27, FMB32, FMB40) и длиной вылета от шпинделя станка.

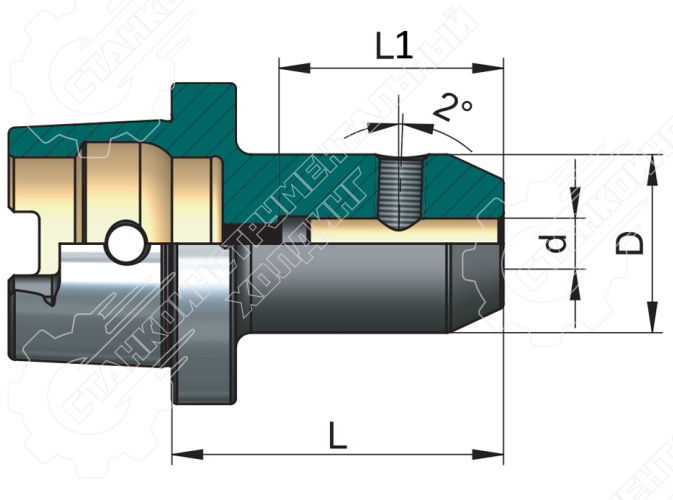

Фрезерные патроны HSK-SLN используются для фиксации режущего инструмента с цилиндрическим хвостовиком Weldon (с лыской) и передачи на на него крутящего момента. Патроны с хвостовиком конусностью 1:10 HSK63A, HSK100A (DIN 69893, ISO 12164/1) обеспечивают высокую точность обработки и применяются в станках с ЧПУ на низкоскоростных режимах работы. В шпинделе HSK реализована специальная система фиксации, благодаря которой установка патрона производится без использования штревельного болта. В каталоге представлены патроны с хвостовиками HSK40A, HSK50A, HSK63A и HSK100A для крепление режущего инструмента с хвостовиком Weldon диаметром от 6 до 40 мм.

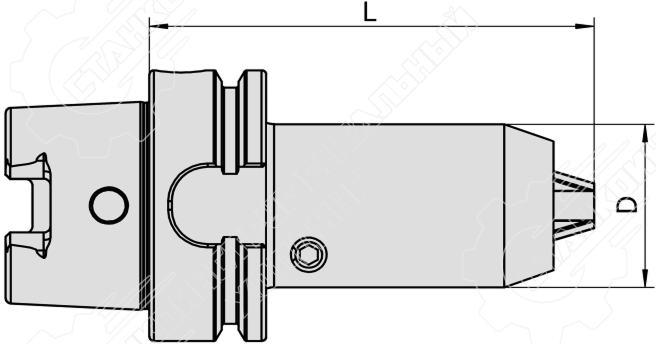

Сверлильные патроны HSK-CPU используются для фиксации режущего инструмента с цилиндрическим хвостовиком и применяются на фрезерных, сверлильных станках с ЧПУ и обрабатывающих центрах. Особенностью оправок данного типа является наличие трехкулачкового самозажимного механизма, который позволяет устанавливать инструмент с различным диаметром хвостовика в пределах диапазона зажима (CPU8: 1-8 мм, CPU13: 1-13 мм, CPU16: 1-16 мм). В нашем каталоге представлены патроны CPU с хвостовиком 1:10 HSK (DIN 69893, ISO 12164/1), с различной длиной вылета от шпинделя и диапазоном зажима.

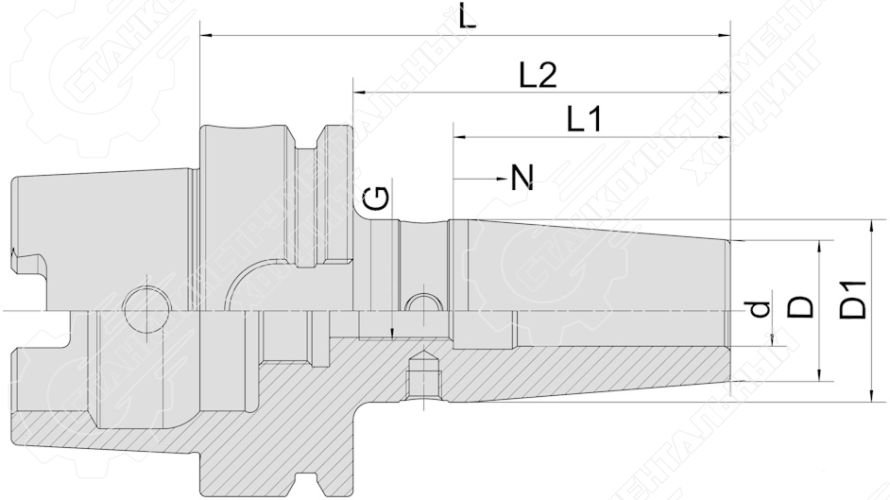

Термозажимные патроны HSK-SF используются для надежного зажима осевого инструмента с цилиндрическим хвостовиком. Фиксация осуществляется при помощи процессов нагрева и охлаждения. В процессе эксплуатации термопатроны HSK обеспечивают высокую точность с допуском до 0,003 мм. Патроны с конусом 1:10 HSK (стандарты DIN 69893, ISO 12164/1 и ГОСТ Р ИСО 12164) применяются на фрезерных и сверлильных станках, как с ЧПУ, так и с ручной сменой инструмента.
