Модульные GT

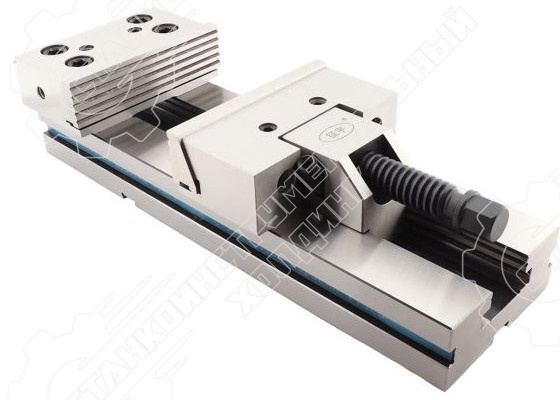

Прецизионные тиски Zegyo cерии GT используются для выполнения различных обрабатывающих операций (фрезерование, сверление, растачивание, шлифование) на станках с ЧПУ и обрабатывающих центрах. Конструкция тисков GT является модульной, что позволяет при необходимости производить замену и менять положение прижимных блоков. Дополнительно тиски могут быть оснащены поворотной платформой GT-SWB (в базовый комплект поставки не входит и приобретается отдельно). Тиски GT обладают высокой точностью, большой силой и скоростью зажима детали, что делает их эффективным решением для прецизионной металлообработки.
| Модель | Ширина губок, мм | Ход губок, мм | Габаритная длина, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|
| 100 | 100 | 270 | Zegyo |
18 608 ₽/шт
|
||
| 125 | 150 | 345 | Zegyo |
22 664 ₽/шт
|
||
| 150 | 200 | 420 | Zegyo |
28 390 ₽/шт
|
||
| 150 | 300 | 520 | Zegyo |
30 537 ₽/шт
|
||
| 175 | 200 | 455 | Zegyo |
31 729 ₽/шт
|
||
| 175 | 300 | 555 | Zegyo |
35 785 ₽/шт
|
||
| 175 | 400 | 655 | Zegyo |
43 419 ₽/шт
|
||
| 200 | 200 | 495 | Zegyo |
50 099 ₽/шт
|
||
| 200 | 300 | 595 | Zegyo |
66 799 ₽/шт
|
||
| 200 | 400 | 695 | Zegyo |
65 845 ₽/шт
|
||
| 200 | 600 | 895 | Zegyo |
106 878 ₽/шт
|
||
| 200 | 500 | 795 | Zegyo |
81 113 ₽/шт
|
||
| 300 | 200 | 535 | Zegyo |
105 447 ₽/шт
|
||
| 300 | 300 | 635 | Zegyo |
109 264 ₽/шт
|
||
| 300 | 400 | 735 | Zegyo |
125 248 ₽/шт
|
||
| 300 | 500 | 835 | Zegyo |
140 755 ₽/шт
|
||
| 300 | 600 | 935 | Zegyo |
135 984 ₽/шт
|
Модульные двойные ZQ83

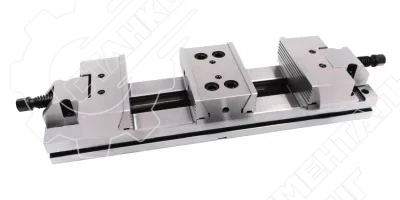

Прецизионные тиски Zegyo ZQ83 используются для жесткой фиксации заготовки при выполнении операций с повышенными требованиями к точности, применяются в различных станках с ЧПУ и обрабатывающих центрах. Модульная конструкция тисков состоит из основания, двухстороннего упора и двух прижимных блоков. Особенностью конструкции является наличие центрального блока с двумя зонами прижима, благодаря которому в тисках могут фиксироваться одновременно 2 детали одного или разных размеров. В случае необходимости прижимные блоки легко демонтируются и устанавливаются в нужной конфигурации.
| Модель | Ширина губок, мм | Ход губок, мм | Габаритная длина, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|
| 125 | 100 | 520 | Zegyo |
65 698 ₽/шт
|
||
| 150 | 110 | 580 | Zegyo |
100 043 ₽/шт
|
||
| 150 | 160 | 680 | Zegyo |
111 423 ₽/шт
|
||
| 175 | 120 | 666 | Zegyo |
132 584 ₽/шт
|
||
| 175 | 170 | 766 | Zegyo |
142 917 ₽/шт
|
||
| 175 | 220 | 866 | Zegyo |
163 747 ₽/шт
|
||
| 175 | 270 | 966 | Zegyo |
167 713 ₽/шт
|
||
| 200 | 200 | 905 | Zegyo |
217 257 ₽/шт
|
||
| 200 | 250 | 1005 | Zegyo |
206 781 ₽/шт
|
Модульные составные ZQ84

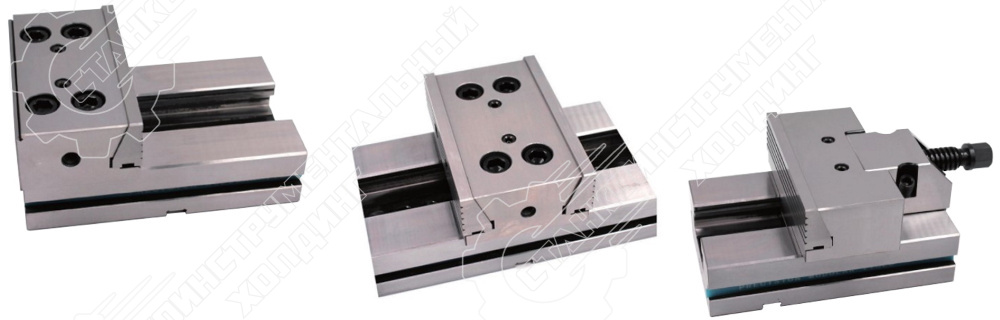

Линейка Zegyo ZQ84 относится к тискам составного (раздельного) типа, в конструкции которых прижимные блоки не имеют общего основания (базы) и устанавливаются непосредственно на рабочий стол станка при помощи стандартного набора прижимов. Для тисков ZQ84 максимальный ход губок будет ограничен только габаритной длиной рабочего стола, используемого для их установки. Тиски собираются из трех компонентов: ZQ84-1 (подвижный блок), ZQ84-2 (неподвижный блок), ZQ84-3 (неподвижный блок с двумя сторонами прижима). Конфигурация тисков (тип блоков и их расположение) подбирается в соответствии с решаемой задачей, а в случае необходимости может быть оперативно изменена. Набор креплений для установки оснастки входит в комплект поставки.
| Модель | Ширина губок, мм | Высота губок, мм | Габаритная длина, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|
| 125 | 40 | 160 | Zegyo |
17 177 ₽/шт
|
||
| 125 | 40 | 160 | Zegyo |
15 298 ₽/шт
|
||
| 125 | 40 | 160 | Zegyo |
19 085 ₽/шт
|
||
| 150 | 50 | 230 | Zegyo |
23 350 ₽/шт
|
||
| 150 | 50 | 230 | Zegyo |
20 666 ₽/шт
|
||
| 150 | 50 | 230 | Zegyo |
24 425 ₽/шт
|
||
| 175 | 60 | 240 | Zegyo |
35 159 ₽/шт
|
||
| 175 | 60 | 240 | Zegyo |
30 328 ₽/шт
|
||
| 175 | 60 | 240 | Zegyo |
36 106 ₽/шт
|
||
| 200 | 65 | 300 | Zegyo |
50 667 ₽/шт
|
||
| 200 | 65 | 300 | Zegyo |
44 703 ₽/шт
|
||
| 200 | 65 | 300 | Zegyo |
50 667 ₽/шт
|

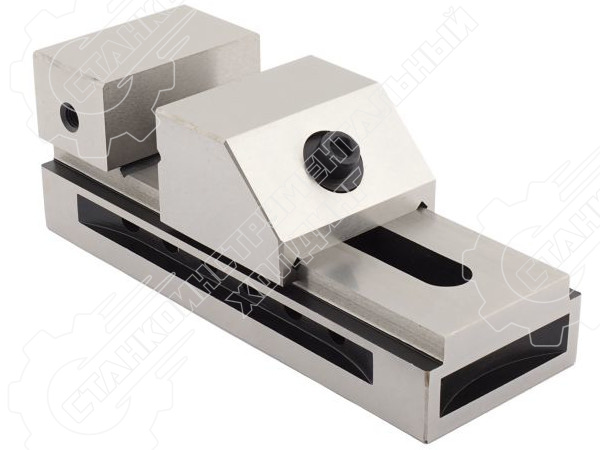

Лекальные QGG

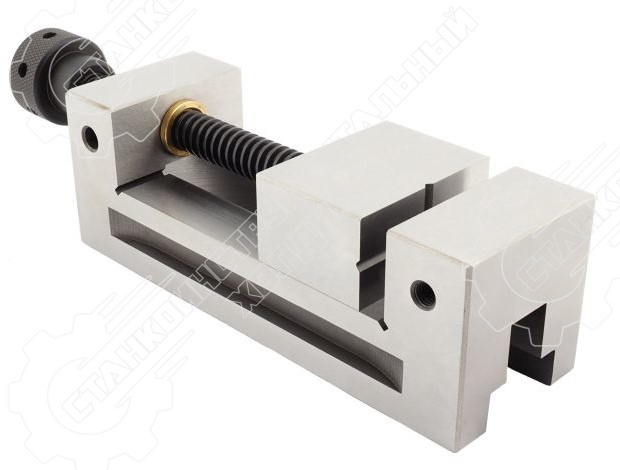

Лекальные тиски серии QGG относятся к прецизионной оснастке и используются для выполнения работ с повышенными требованиями к точности (фрезерование шлифование, измерение и др.). Тиски QGG имеют компактные размеры и простую конструкцию, состоящую из основания и прижимных губок (неподвижной и подвижной). Движение губки осуществляется при помощи винтового механизма. На подвижной губке вертикально и горизонтально нанесены специальные пазы, предназначенные для точной фиксации деталей цилиндрической формы.
| Модель | Ширина губок, мм | Ход губок, мм | Габаритная длина, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|
| 50 | 65 | 155 | Zegyo |
5 379 ₽/шт
|
||
| 63 | 85 | 190 | Zegyo |
5 849 ₽/шт
|
||
| 73 | 100 | 210 | Zegyo |
7 835 ₽/шт
|
||
| 80 | 100 | 220 | Zegyo |
9 711 ₽/шт
|
||
| 100 | 125 | 260 | Zegyo |
16 468 ₽/шт
|
||
| 125 | 160 | 300 | Zegyo |
21 517 ₽/шт
|
||
| 150 | 175 | 315 | Zegyo |
34 343 ₽/шт
|
Лекальные QKG
Лекальные тиски серии QKG относятся к прецизионной оснастке и используются для выполнения работ с повышенными требованиями к точности (фрезерование шлифование, измерение и др.). Тиски QKG имеют компактные размеры и простую конструкцию, состоящую из основания и прижимных губок (неподвижной и подвижной). В отличии от тисков серии QGG подвижная губка в QKG имеет свободный ход по направляющей и фиксируется в нужном положении специальным ключом. Такое устройство позволяет оперативно производить перенастройку тисков и ускоряет рабочий процесс. Именно поэтому такие тиски получили название быстропереналаживаемые. На подвижной губке вертикально и горизонтально нанесены специальные пазы, предназначенные для точной фиксации деталей цилиндрической формы.
| Модель | Ширина губок, мм | Ход губок, мм | Габаритная длина, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|
| 50 | 65 | 140 | Zegyo |
5 462 ₽/шт
|
||
| 63 | 85 | 175 | Zegyo |
5 848 ₽/шт
|
||
| 80 | 100 | 200 | Zegyo |
8 525 ₽/шт
|
||
| 100 | 125 | 245 | Zegyo |
14 317 ₽/шт
|
||
| 125 | 160 | 285 | Zegyo |
21 626 ₽/шт
|
||
| 150 | 200 | 330 | Zegyo |
32 825 ₽/шт
|
||
| 150 | 300 | 430 | Zegyo |
41 652 ₽/шт
|
Многоместные
Тиски станочные многоместные применяются для одновременной фиксации нескольких заготовок. Они широко используются в различных отраслях промышленности, где требуется высокая точность и надёжность крепления деталей.
Конструкция тисков состоит из опорной рейки, подвижных упорных губок и зажимных элементов, что позволяет фиксировать несколько заготовок различных форм и размеров. Это делает многопозиционные тиски универсальными и подходящими для работы с разными материалами.
Многоместные тиски обеспечивают равномерное распределение нагрузки на все закреплённые детали, что предотвращает их деформацию или смещение во время обработки. Благодаря этому достигается высокая точность выполнения операций и снижается риск брака.

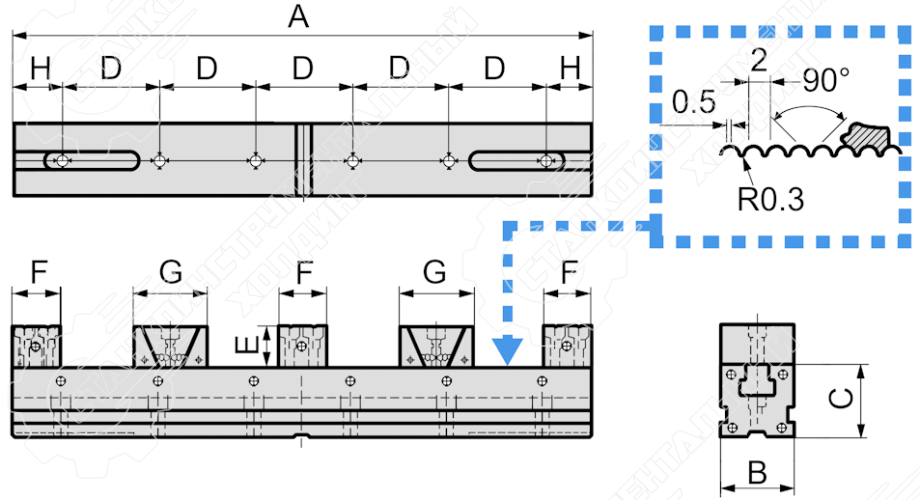

| Модель | A, мм | B, мм | C, мм | D мм | E мм | F, мм | G, мм | H, мм | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 50 | 50 | 100 | 25 | 38 | 46/50 | 50 |
217 873 ₽/шт
|
Двухзажимные DFV

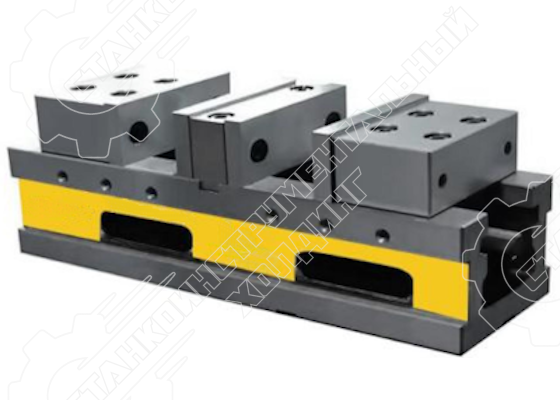

Двухзажимные тиски DFV – подходят для станков как с вертикальным, так и с горизонтальным расположением шпинделя, включая фрезерные, сверлильные станки и другое производственное оборудование. Данные тиски обеспечивают высокую точность и надежность зажима, что делает их эффективным решением для различных производственных задач.
| Модель | Ширина губок, мм | Ход губок, мм | Габаритная длина, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|
| 160 | 125 | 510 | Legao |
90 982 ₽/шт
|
Самоцентрирующиеся SC-I

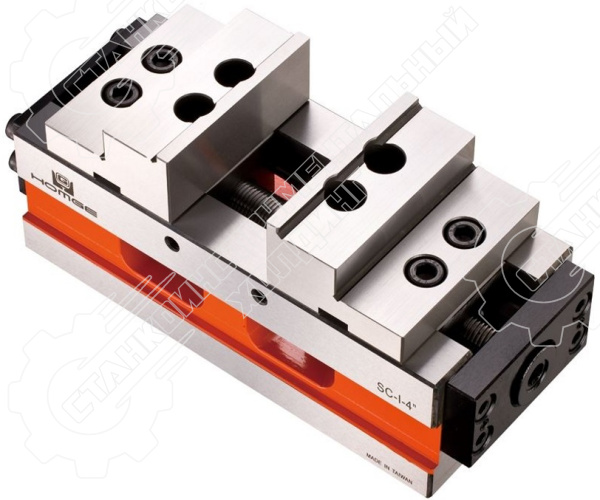

Тиски станочные Homge серии SC-I используются для быстрой фиксации заготовки в 5-осевых обрабатывающих центрах, станках с ЧПУ. Тиски SC-I имеют модульную конструкцию, состоящую из основания и двух прижимных блоков. Блоки приводятся в движение механическим самоцентрирующимся приводом. Таким образом, при фиксации заготовки выполняется ее автоматическое центрирование относительно базы тисков. Прижимные блоки могут устанавливаться в различных положениях, что позволяет подобрать оптимальный вариант фиксации в соответствии с формой и размерами заготовки. Тиски изготовлены из чугуна с шаровидным графитом (FCD 60) с закалкой направляющих до твердости 50 HRC, что в совокупности увеличивает точность фиксации и срок службы оснастки.
| Модель | Ширина губок, мм | Ход губок, мм | Габаритная длина, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|
| 100 | 95 | 278 | Homge |
Цена по запросу
|

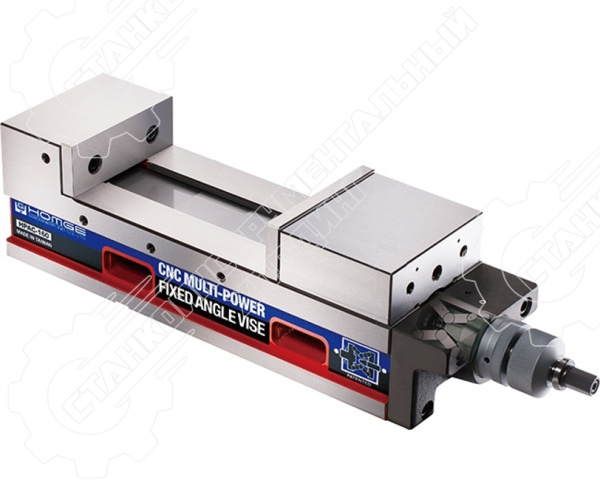

С регулируемым усилием зажима HPAC

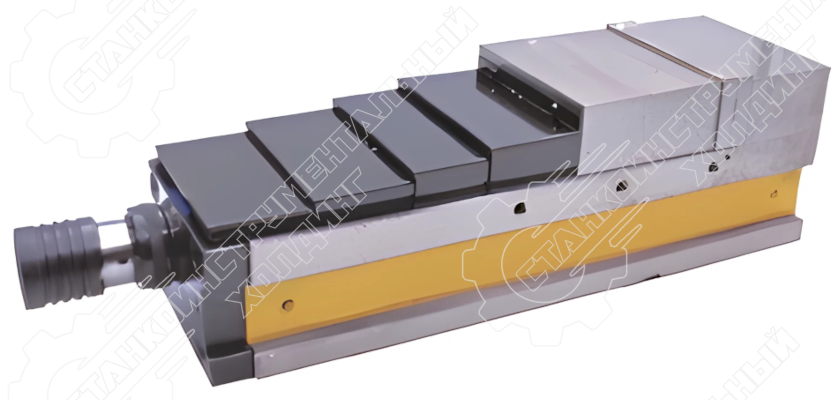

Станочные тиски Homge серии HPAC относятся к прецизионной оснастке и используются для жесткой фиксации заготовки в условиях высокоточной обработки. Конструктивно тиски HPAC представляют собой основание с упором и подвижным прижимом, легко устанавливаются как в горизонтальной, так и вертикальной плоскости. Механический привод тисков снабжен запатентованным механизмом (мультипликатором), который позволяет регулировать усилие зажима (максимальное значение - 6000 кг). Тиски изготовлены из чугуна с шаровидным графитом (FCD 60) с закалкой направляющих до твердости 50 HRC, что в совокупности увеличивает точность фиксации и срок службы оснастки.
Гидравлические YQ
Прецизионные гидравлические тиски серии YQ обеспечивают надежную фиксацию заготовки в условиях ее высокоточной обработки. Область применения: горизонтальные и вертикальные обрабатывающие центры, станки фрезерной, сверлильной, шлифовальной группы. Конструктивно данная модель представляет собой монолитное основание с упором и прижимным блоком, который приводится в движение встроенным высокоэффективным гидравлическим приводом. Основные детали изготовлены из чугуна с шаровой заточкой, обладающего высокой прочностью и износостойкостью.
